解析手順

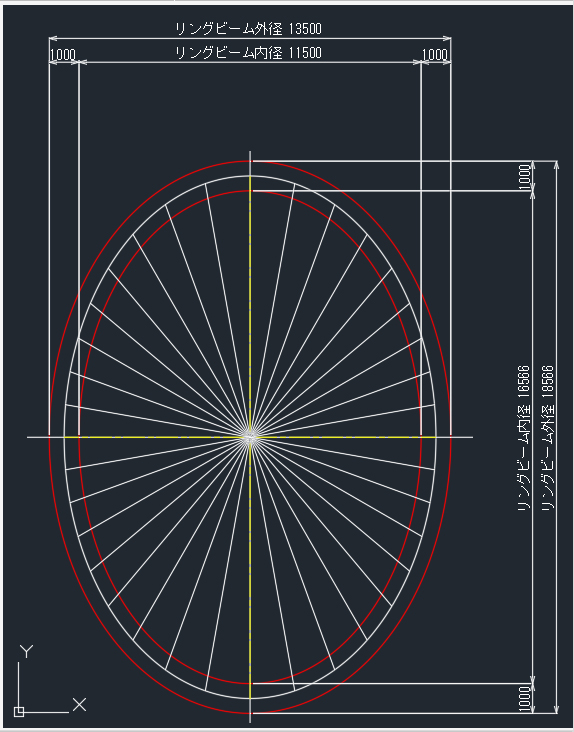

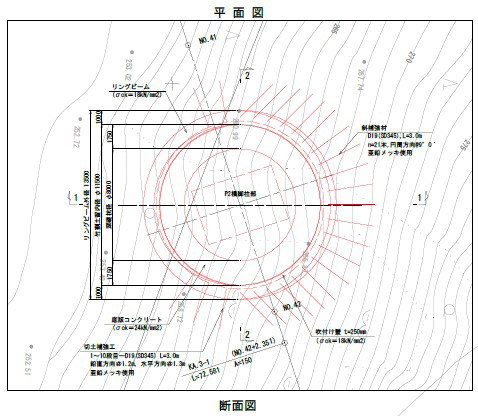

• FRAMEマネージャに入力できる様にCAD上で作成したリングビームの中心線を分割（図では36分割）し座標を振り分ける。
• 解析に用いられるコンクリートのヤング係数はE=2.2×10⁴N/mm²（σck=18N/mm²）とする。

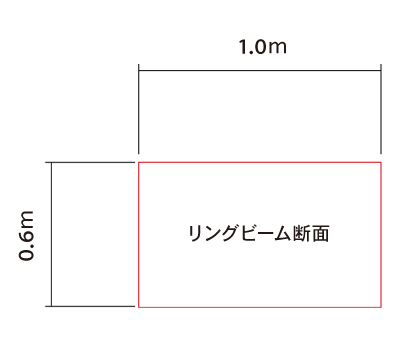

• リングビームの断面は幅1.0m×高さ0.6mを標準とする。

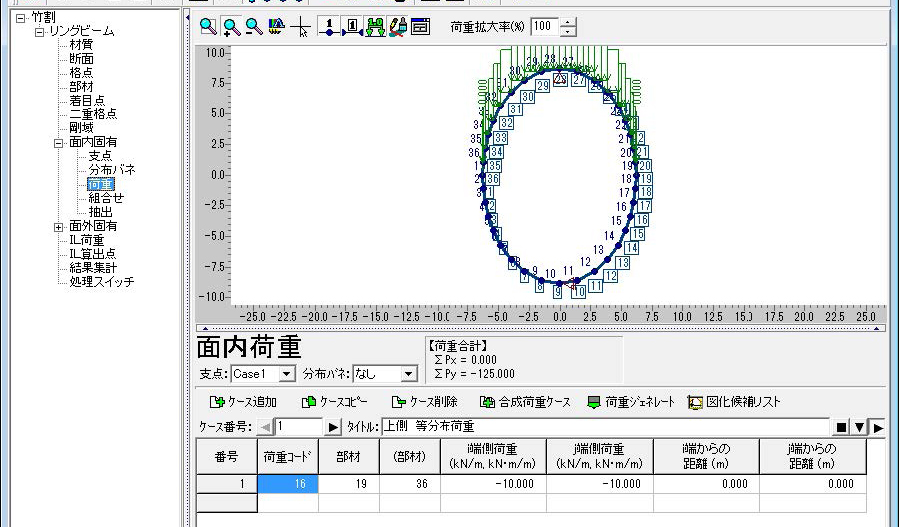

• 1～3の手順をFRAMEマネージャに入力。

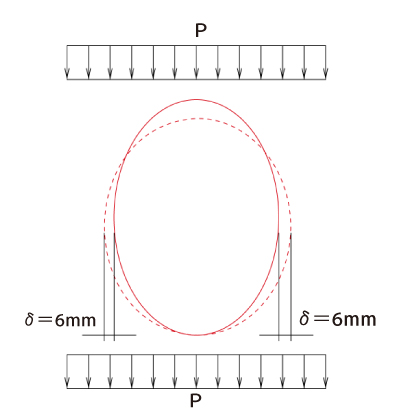

• 仮の等分布荷重（図では10kN/m）を入力してリング側部変位（δ）を算出する。

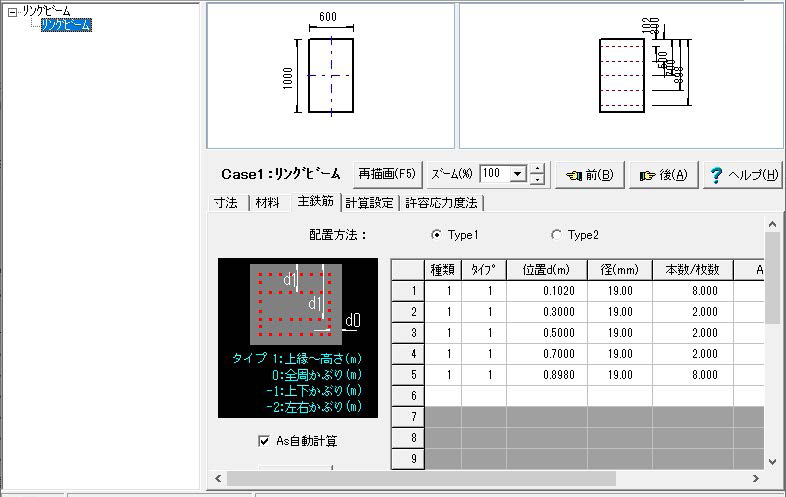

• δ=6mm／（5.リング側部変位δ）の比率から側部変位が6mmとなる断面力を算出する。FORUM8 RC断面計算を使用
• 6で算出された断面力を用いてリングビーム幅1.0m×高さ0.6mの応力度照査を行う。
• 使用する鉄筋は施工性（地山へのなじみを考慮）よりD13,D16とする。
• 許容応力度以上となる場合は、鉄筋を束ね鉄筋とする、鉄筋径としてD19,D22を使用する場合はコンクリート設計基準強度をσck=24N/mm²に変更等が考えられる。

補強後の安定計算は、内的安定性と外的安定性について所要の計画安全率を確保するものとする。内的安定性は、円弧すべり法による安定計算により検討を行い、外的安定性については、補強領域の滑動について検討を行うものとする。但し、本工法は基本的に地下水がある場合、適用しないことや適切な排水処理を行う事を前提としているため、水圧の影響は考慮していない。

内的安定性に関しては、FORUM8斜面の安定計算を使用し、外的安定性はExcel数式によって照査を行っている。ここでは計算ソフトを使用している内的安定性についての設計手順を示す。

解析手順

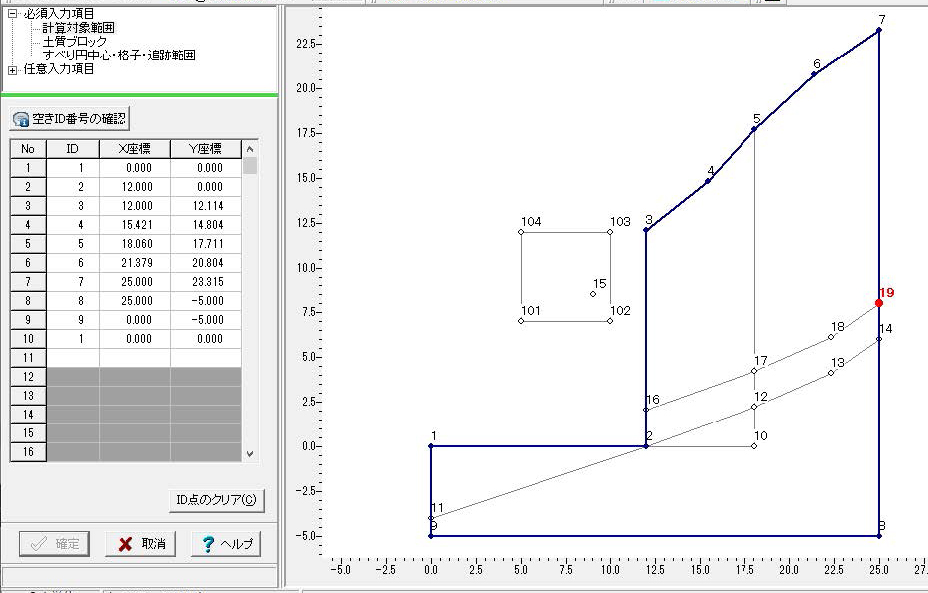

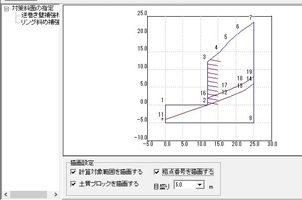

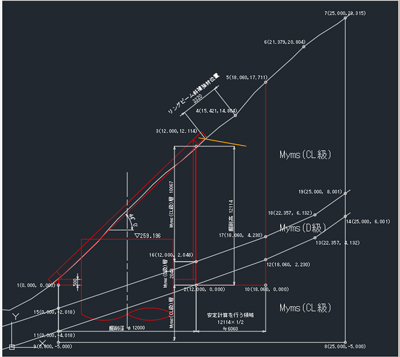

• 斜面の安定計算に入力できる様にCAD上で作成した地盤及び地層線に座標を振り分ける。（図では地盤が変化している点）

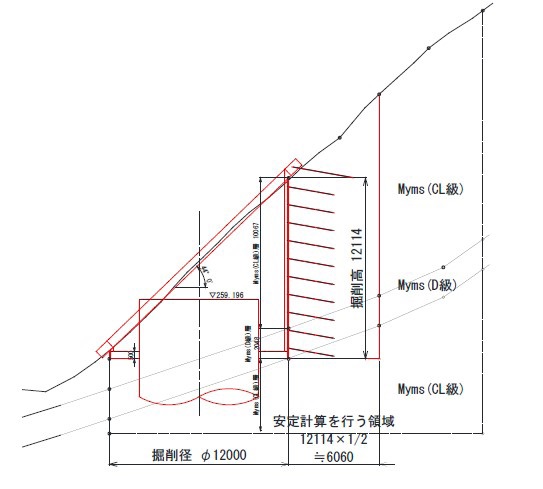

• 安定計算を行う領域は、最大掘削高さの1/2の領域とする。
• 本工法の設計に用いる土質定数
  単位体積重量γ
  粘着力Ｃ
  内部摩擦角φ
  を土質調査等より決定する。

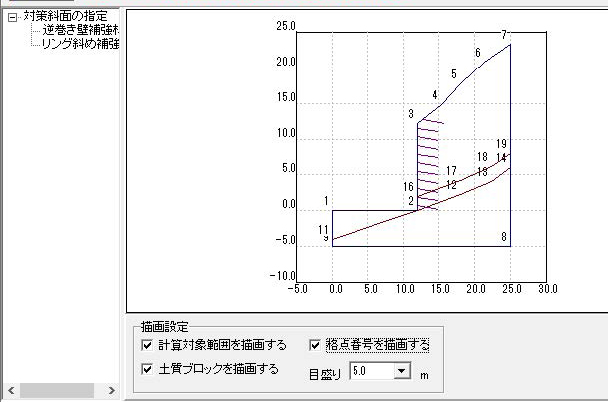

• 1～3の手順を斜面の安定計算に入力。

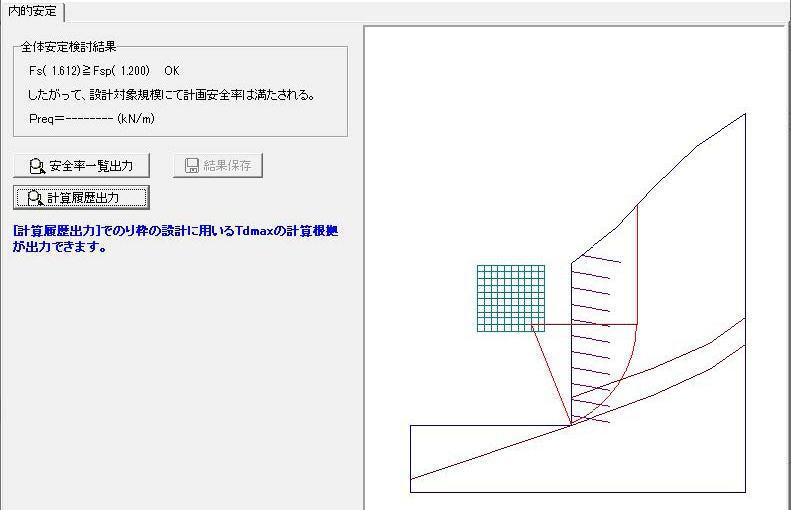

• 円弧すべり法による無補強時の安定計算を行い、安定性を満たしているか照査を行う。
• 無補強時で安定性を満たしていれば補強材は最小を配置して完了となるが、満たしていない場合は補強材を配置して安全率を確保する。

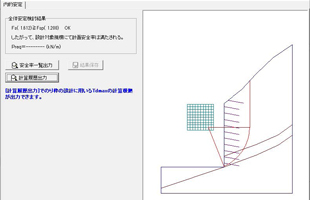

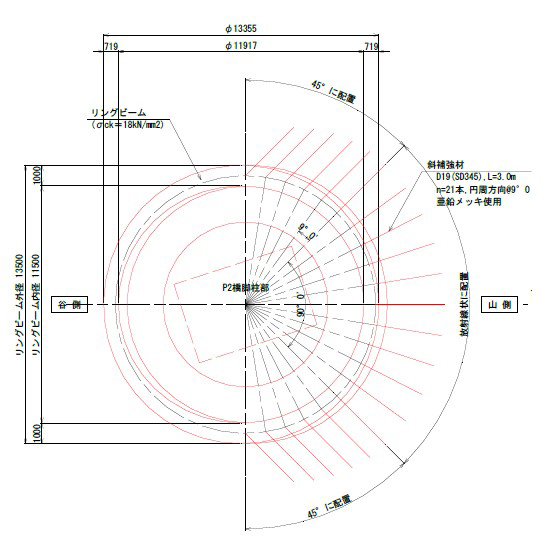

• 上記のデータに補強材を配置して安全性を満たしているか照査を行う。
  補強材の種類 SD345（異形棒鋼）
  補強材径 D19,D22,D25
  補強材間隔 1.2mを標準（鉛直間隔）
  最大打設密度1.6m²当り1本
  補強材最小長 CL級 3m
  土砂部 4m
  削孔径 φ65mm
• 補強材を配置しても安全性を満たさない場合には、削孔や補強材径を大きくする、土質定数を変更等が考えられる。但し、発注者との事前の打ち合わせが必要。

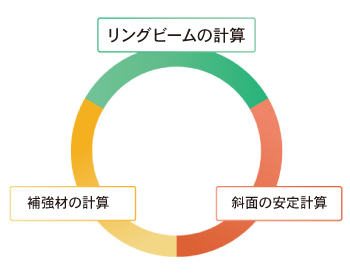

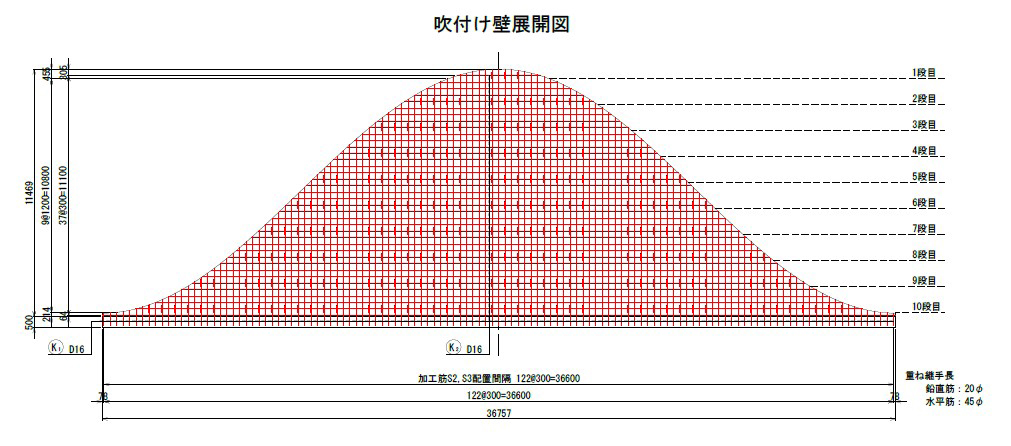

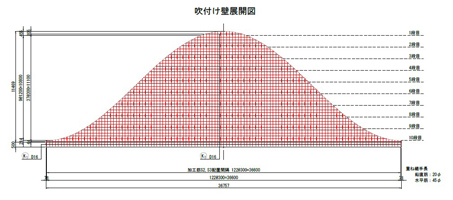

竹割り型構造物の設計は、右図に示す項目を繰り返し計算し収束させて計算を完了します。

今後一貫して設計ができるソフトとして開発していただけることが望みですが、組み合わせて完成できるソフトが充実していることが大変ありがたく思います。
