二柱式橋脚は、左右の柱がはりで連結されていない独立した柱が上部構造を支持する形式の橋脚を対象とした設計計算プログラムです。単柱式橋脚を対象とした「橋脚の設計」と同様に主に下記を適用基準としています。

1. 「道路橋示方書･同解説 IV下部工編」 平成29年11月 （社団法人 日本道路協会）
2. 「道路橋示方書･同解説 V耐震設計編」 平成29年11月 （社団法人 日本道路協会）

上記以外に既往の参考資料や指針等を参考に、単柱式橋脚とほぼ同等の計算を行えるようにしています。

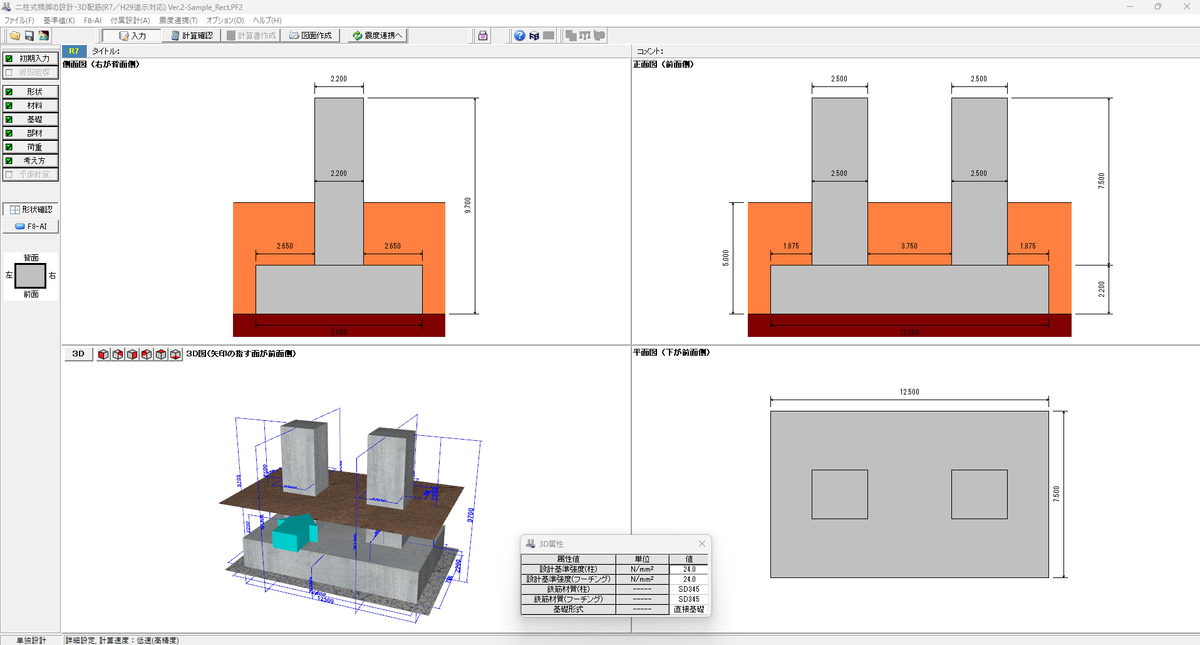

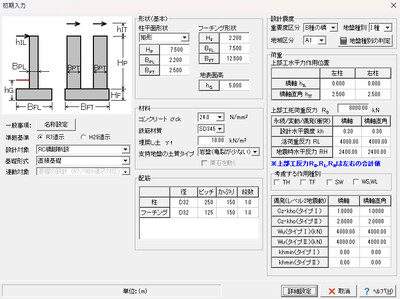

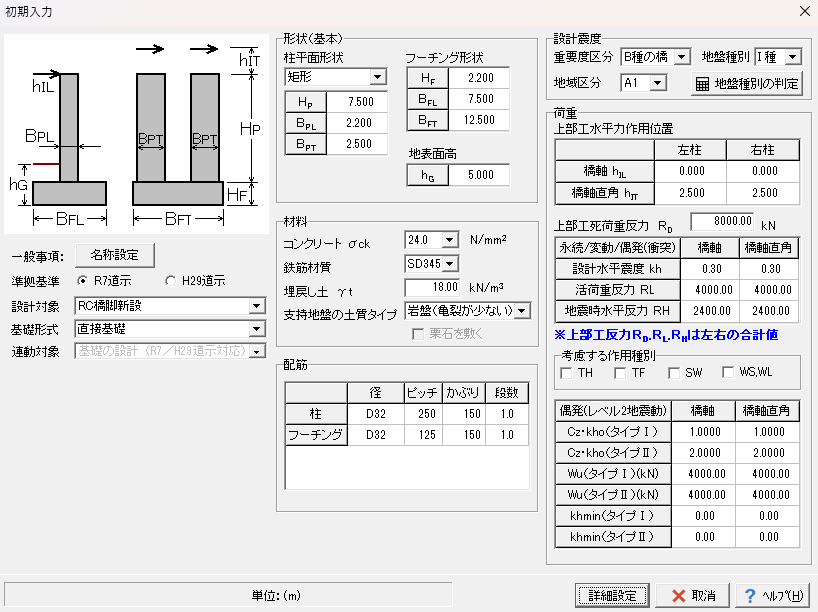

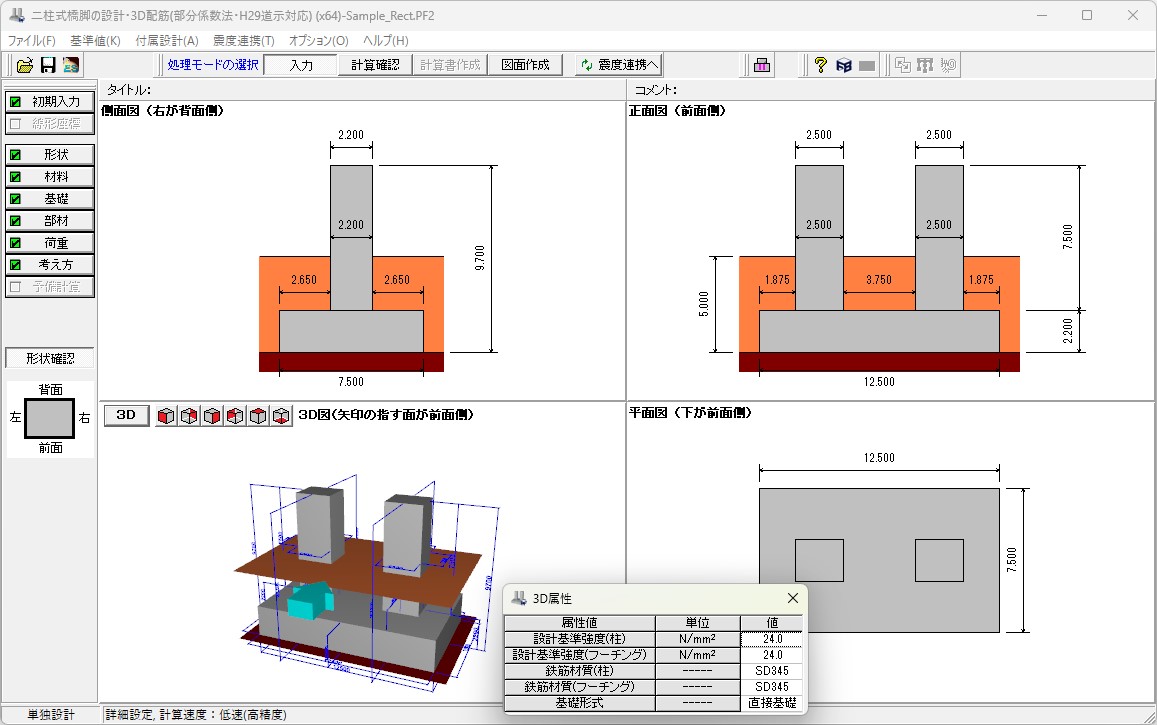

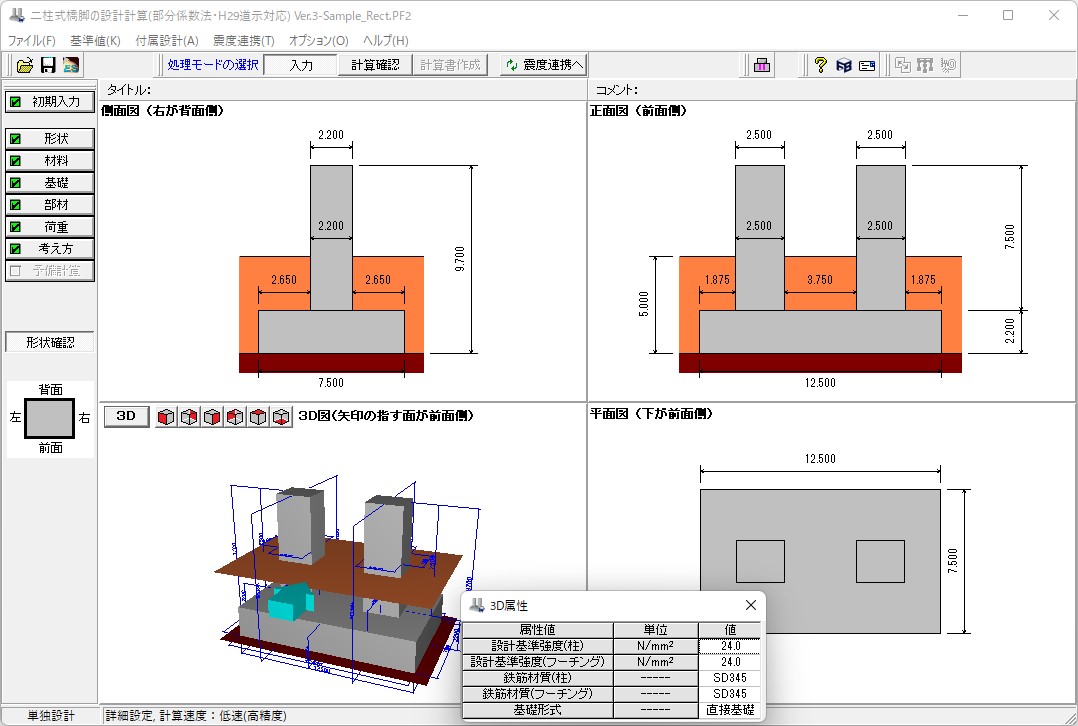

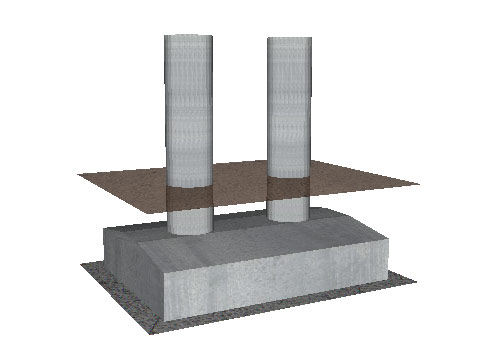

▲図1　矩形柱

▲図2　円形柱

• 柱鉄筋の段落しを考慮することができます。
• かけ違い橋脚の沓座等の荷重を考慮することができます。
• 主鉄筋の材質と帯鉄筋の材質を変えることができます。
• 帯鉄筋が高さ方向に変化する入力が可能です。

• 限界状態に応じた曲げモーメント、軸力、せん断力に対する照査に対応しています。
• 柱に作用する集中荷重，橋脚天端に作用する集中・分布荷重，風荷重，流水圧，動水圧，過載荷重を考慮可能です。
• 水位は荷重ケースごとに入力することができます。

• 限界状態に応じた曲げモーメント、軸力、せん断力に対する照査に対応しています。
• 柱に作用する集中荷重，橋脚天端に作用する集中・分布荷重を考慮可能です。

道路橋のおかれる様々な条件や導入される技術の信頼性等に応じて合理的に必要な性能が確保できる設計を具体的に行いやすくなる「部分係数法」が導入されました。この設計法においては、全ての作用に荷重組合せ係数γp、荷重係数γqを考慮し断面力を算出します。そして算出された断面力に対して、調査・解析係数ξ1、部材・構造係数ξ2、抵抗係数Φを考慮した制限値以内に収まっているかを照査します。

	・・・限界状態1または限界状態2
	・・・限界状態3

ここに、
Si：作用の特性値に対して算出される部材の応答値
Pi：作用の特性値
RS,RU：部材等の限界状態1、限界状態2又は限界状態3に対応する部材等の抵抗に係る特性値

そこで本製品では、部分係数を用いた照査において使用する各係数を確認・変更できる設定画面を用意しました(図3)。また、部分係数データをファイルに保存し、H29道路橋示方書対応製品間でやり取りすることも可能となります。

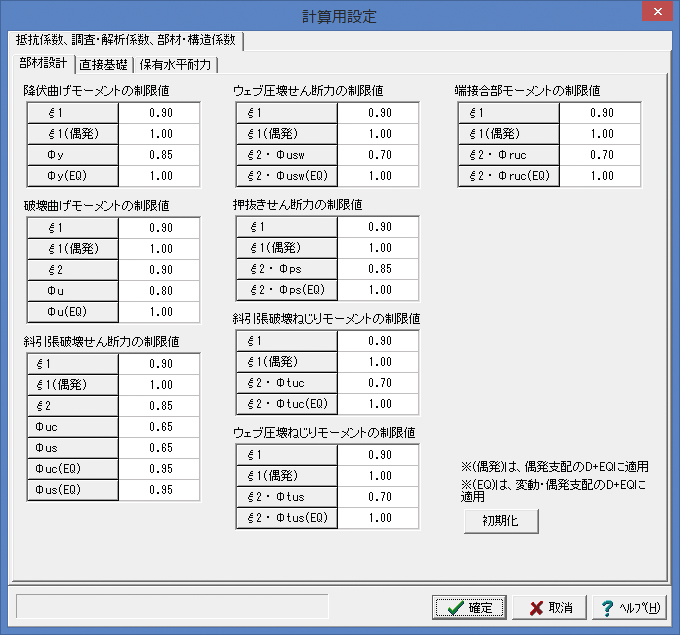

▲図3　調査・解析、部材・構造、抵抗係数入力画面

本製品では、設計したモデルの図面作成および3D配筋生成に対応しています。図面作成では、一般図から配筋図、組立図、加工図、鉄筋表などの図面を一括生成し、SXF, DXF, DWG等の各種2次元図面ファイルへの出力も可能です。また、3D配筋生成機能では、躯体の配筋状況を3Dで表示し、鉄筋同士の干渉チェックを行えます。併せて、3D配筋モデルのIFC等の各種3Dモデルファイルへの出力も可能です。

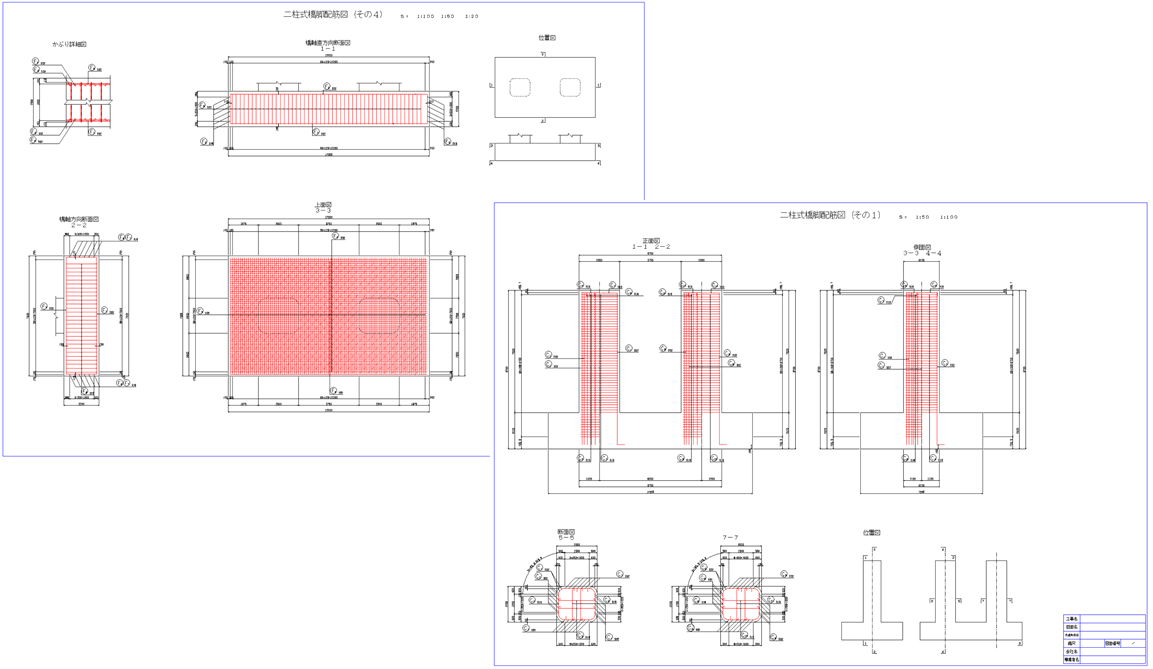

▲図面作成

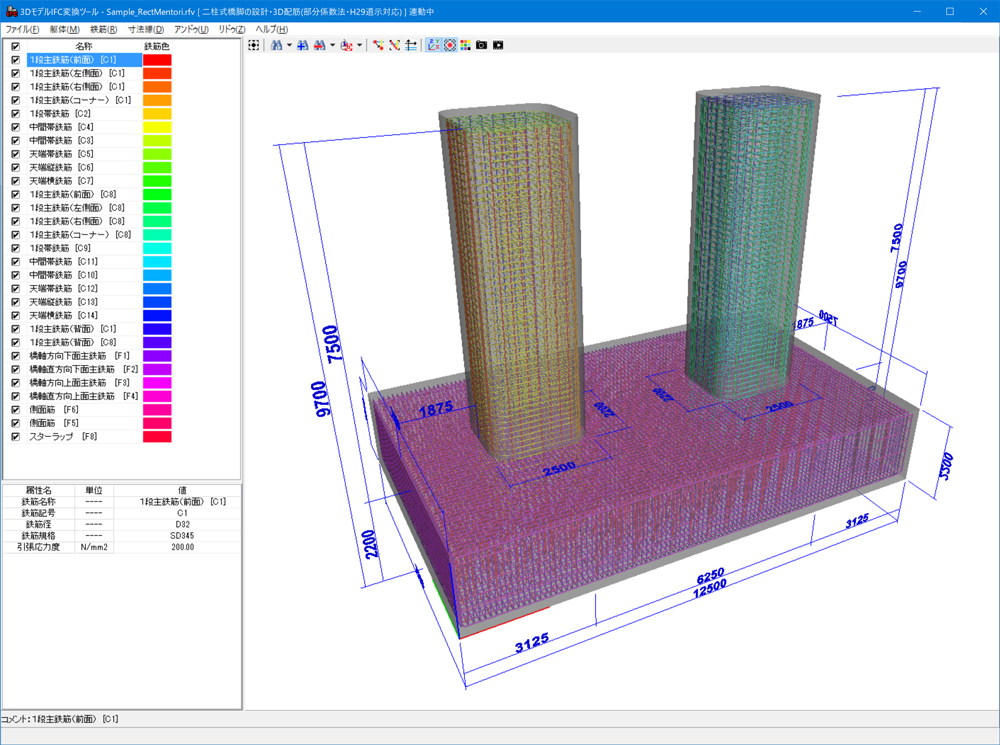

▲3D配筋生成

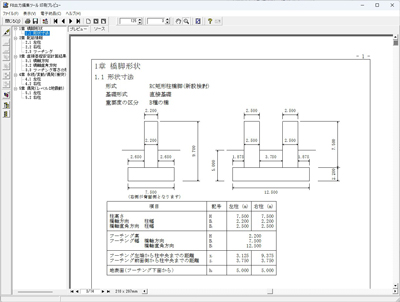

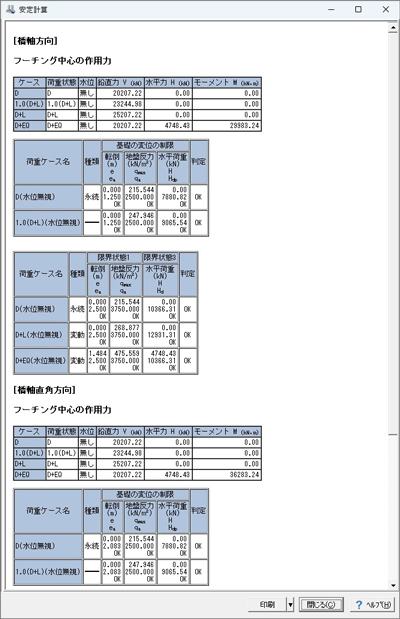

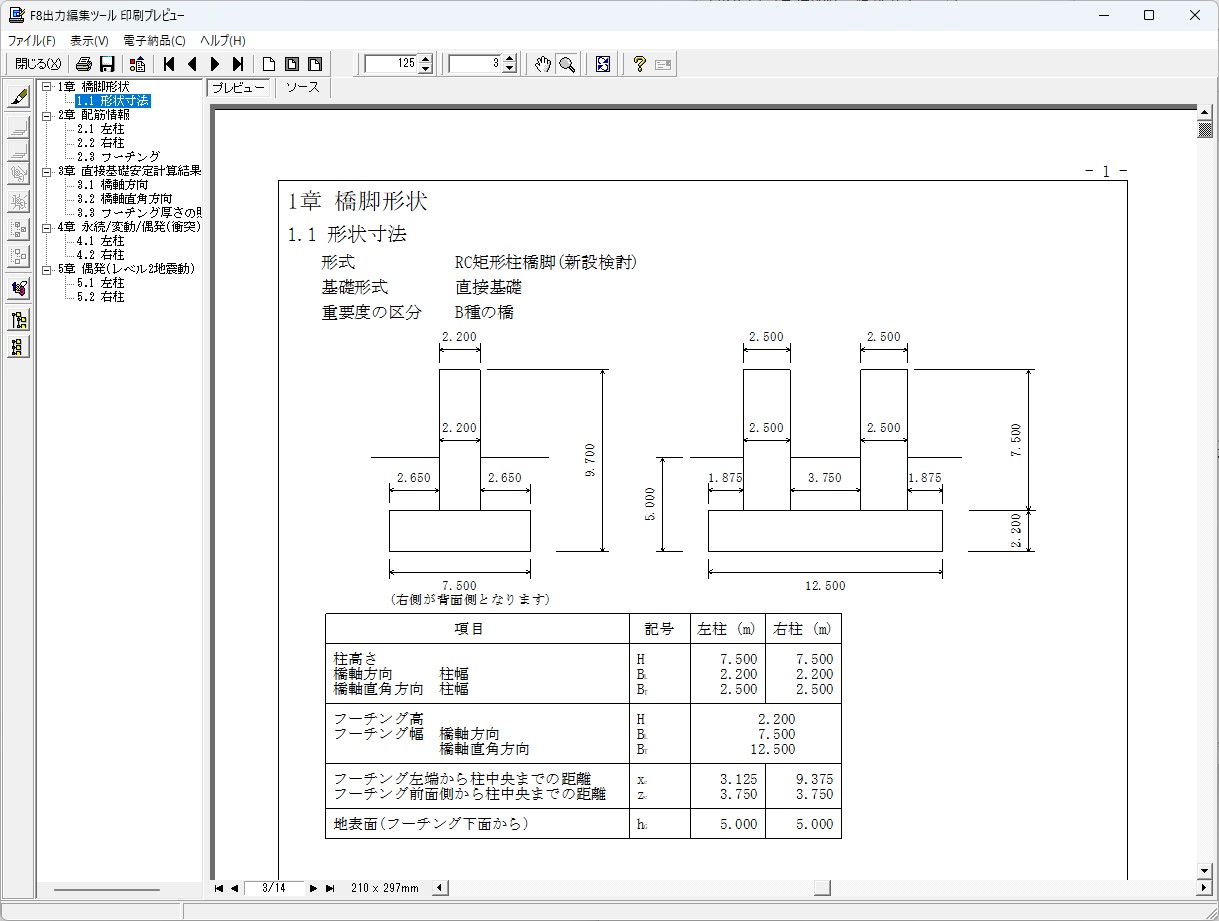

二柱式橋脚では、下表の計算に対応しています。

※橋軸直角方向のフーチングは骨組計算、柱間の照査に対応。

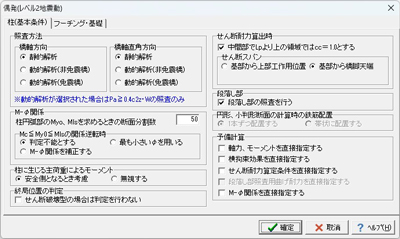

• 柱鉄筋の段落しの検討をすることができます。
• 柱中間に作用する集中荷重，分布荷重，風荷重，流水圧，動水圧は、内部で荷重を算出します。
• 水位は荷重ケースごとに入力（最大2水位設定可能）することができます。
• 各荷重ケースで、「洗掘状態として検討する」とすることで「洗掘時の土砂高ｈＧ」を指定することができます。

• 柱部材

1. 主鉄筋の材質と、帯鉄筋の材質を変えることができます。
2. 帯鉄筋が高さ方向に変化がある場合を考慮し、横拘束鉄筋データは１０区間まで設定できます。
3. 破壊形態の判定に用いるせん断耐力は、柱基部と柱中間部（任意の1点または全ての着目点）について算出することができます。
4. 同一振動単位系の設計水平震度の最大値と、計算した設計水平震度を比較し、大きいほうの設計水平震度を用いることができます。

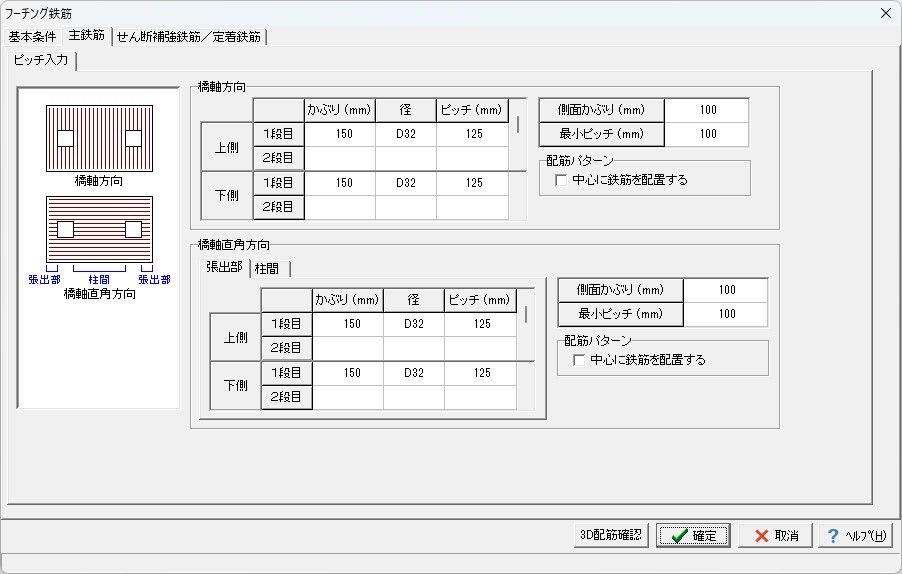

• フーチング部材

1. 張出し部の照査に加え柱間の照査を行うことが可能です。

• 橋座の設計（橋座部の耐力照査）を行うことが可能です。

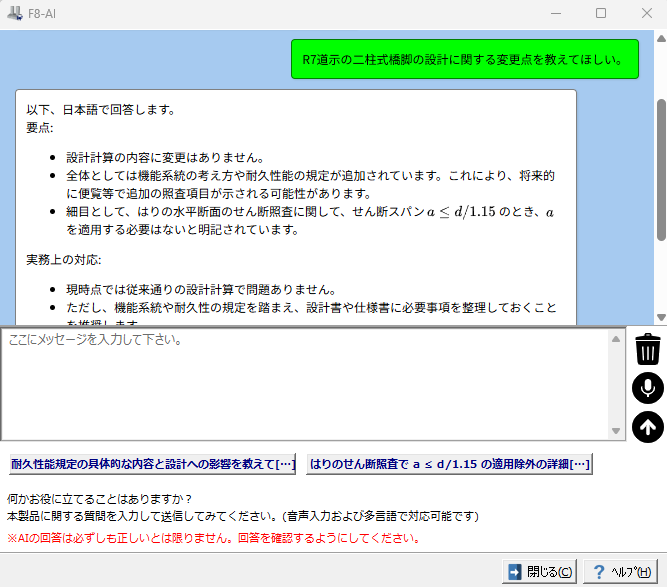

以下の製品との連動・連携が可能です。

「震度算出(支承設計)(部分係数法・H29道示対応)」と連動し、設計水平震度を取り込むことが可能です。

「基礎の設計・3D配筋(部分係数法・H29道示対)」と連動し、基礎の照査が可能です。

「Engineer's Studio®」エクスポート
