역T식 교대, 중력식 교대의 설계 계산•도면 작성 프로그램

첫판 릴리스 2001.03.26　/　최신Ver릴리스 2011.05.20

Windows2000/XP/Vista대응

Products Guide
제품 카탈로그(PDF)

체험판
다운로드

Order
제품 구입

　　프로그램 개요

도로교시방서IV하부구조편(2002.3)에 준해서 역T식 교대 및 중력식 교대의 설계 계산에서 도면 작성까지를 일관하여 시행하는 프로그램.
낙교방지구조, 교좌의 설계 대응, approach cushion판, 돌발의 고려, 날개벽의 설계, 말뚝 본체의 설계등 넓게 교대의 설계를 서포트.
계산서의 편집이나 Word출력에 대응, 자유로이 역값•단위•거더수를 변경할 수 있는 출력 서식 설정을 서포트.
일반도에서 배근도, 조립도, 가공도, 철근표등의 도면을 일괄 생성하고 간이 편집 기능, SXF, DXF, DWG, JWW, JWC의 각 파일 출력에 대응. 도면 작성후에는 수량표의 출력이 가능.
전자납품 대응으로써 금지 문자 체크, 서표의 표시, Word출력등을 서포트.
임의 형상에서는 간단한 CAD조작으로 측면 형상을 자유로이 설정할 수 있으며, 단차 푸팅에서는 교축 단차, 직각 단차의 검토가 가능하고 안정 계산, 단면 계산을 일련으로 처리할 수 있습니다.
2006년 [말뚝 기초 설계 편람](도로협회 발행)의 개정판에 대응.

◆◆◆　관　련　정　보　◆◆◆

　◆신제품 소개
　　•교대의 설계(영어 출력판)　(Up&Coming '11　한여름호 게재)　
　　•교대의 설계(중국판)　(Up&Coming '08　이른 봄호 게재)　
　　•[말뚝 기초 설계 편람 2006년도 개정판]의 대응, 교대의 설계 Ver.6　(Up&Coming '07　한여름호 게재)

　◆콘테스트/세미나 참가 신청 접수중!
　　　•「제2회 상해 컨퍼런스]　※무상　

＜ Ver.9.02.02 （11/07/05 릴리스) 개정 내용 ＞
<관련정보> 교대의 설계 Ver.9(영문 출력판) (Up&Coming '11　한여름호 게재)
　　1. 신규 릴리스
　　　현재 판매중인 교대의 설계 Ver.9를 토대로 계산서 출력에 영문 표기를 한 것입니다.

　　프로그램의 기능과 특징

■기능

　1)설계 계산

역T식 교대, 반중력식 교대, 중력식 교대, 단차 푸팅의 설계 계산이 가능.
　　※푸팅 형상이 교축 직각방향으로 돌출 형상의 설계가 가능
　　※흉벽 전면 및 교좌 전면이 돌출하고 있는 형상의 계산에 대응
　　※단차 푸팅, 바닥판 전지의 선단이 경사하는 형상에 대응.
설계 방법으로써 치수 입력, 자동 결정, 임의 형상에서 선택 가능. 자동 결정에서는 최소한의 설계 조건에 의해 안정 계산•부재 설계를 만족하는 형상의 자동 결정이 가능하며 임의 형상에서는 격점의 드래그 이동이나 좌표 입력, 변화점을 추가함으로써 특수 형상의 설계를 할 수 있습니다.
말뚝 배치 및 각 부재의 배근의 자동 결정이 가능.
바닥판 전지를 두께를 증가시키는 직접 기초, 말뚝 기초(별도 연동 제품이 필요)의 보강 설계가 가능.
단차 푸팅에서는 바닥판 검토용의 구간 위치 지정, 사하중의 편심을 고려한 간편법에 의한 지반반력도의 산출에 대응.
계산상의 하중의 조합은 최대 20케이스까지 검토 가능.
교축 방향의 종단구배가 설정 가능.
발포스티롤(EPS)을 이용한 경량성토공법에 대응하고 EPS구간의 중량의 공제, 임의 토압에 의한 토압 지정을 할 수 있습니다.
전면 수압, 배면 수압 및 수위를 고려한 토압의 계산이 가능.
직각방향의 안정 계산(직접 기초, 말뚝 기초), 수동토압을 고려한 안정 계산에 대응.
레벨2 지진시의 안전성의 판정, 바닥판의 검토가 가능. (말뚝 기초, 심초 말뚝의 경우, 별도 연동 제품이 필요)
임의 하중은 집중 하중, 분포 하중, 모멘트 하중에서 고려할 수 있습니다. 연직 하중의 연직방향분포 및 수평 하중의 수평방향분포에 대응.
직접 기초의 경우, 하중의 편심이나 사면의 구배 및 치수 효과를 고려한 지반의 지지력 검토, 돌발을 고려한 활동의 검토가 가능하며 기준마다 검토방법을 전환하는 것이 가능.
말뚝 기초의 경우는 말뚝 본체의 설계, 허용지지력의 산출, 말뚝머리 결합부의 검토가 가능.
바닥판 강체 검토가 가능.
이방향 편심을 고려한 유효재하면적을 고려 가능.
상부공반력의 작용 위치에 의한 편심모멘트의 고려에 대응
진도 제휴, vertical wall가 없는 형상의 강성 모델의 연동에 대응.
vertical wall, 바닥판은 철근 콘크리트, 무근 콘크리트의 설계가 가능.
각 부재의 배근은 철근 개수 및 철근량을 직접 지정할 수 있으며, 띠철근은 형상(1개, 2개) 및 배치(지그재그, 격자)를 선택 가능.
띠철근은 사용량과 필요량의 판정, 바닥판의 전단보강철근비의 검토가 가능.
낙교방지구조의 설계, 교좌의 설계, approach cushion판의 설계, 날개벽의 설계에 대응.

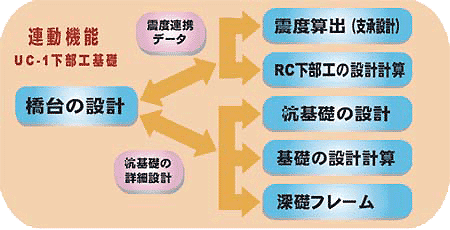

UC-1 [말뚝 기초의 설계], [기초의 설계 계산], [심초프레임], [진도산출(지승설계)]와의 연동 설계에 대응.
말뚝 기초의 경우, abutment on the filling, 측방 이동, 2.5차원의 설계가 가능.
레벨 2 지진 시 안전성을 판정, 바닥판 조사, vertical wall 조사가 가능. (말뚝 기초, 심초 말뚝 경우 별도 연동 제품이 필요합니다. ）
경량 성토 공법시 vertical wall 보대 조사에서는 교각으로서의 검토가 가능.
바닥판 前趾 를 늘리는 직접 기초, 말쭉 기초 (별도 연동 제품이 필요합니다) 보강 설계가 가능합니다.

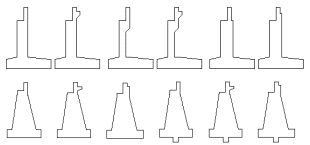

▼단면 형상

▼직각방향 형상

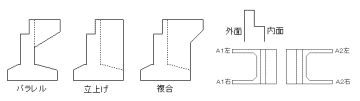

▼윙 형상

Page Top

　2)도면 작성

역T식 교대, 반중력식 교대, 중력식 교대의 도면 작성이 가능.
역T식 교대의 경우, [바닥판 보강]의 배근도 작성에 대응.
흉벽에 개구부•낙교방지 장치용 구멍을 마련하여 흉벽 철근의 홀막음처리가 가능.
흉벽 천단에 교면공을 마련하여 교면공 철근의 배근이 가능.
교대 평면 형상: 과 바닥판 각각에 [사각형]•[평행사면형]•[사다리꼴]의 작도에 대응.
교좌면에 지승 앵커 볼트 구멍을 마련하여 교좌면 철근의 [홀막음처리]가 가능.
역T식 교대에서 말뚝의 결합방법에 [A법]이 지정된 경우, 바닥판 하면에 말뚝을 마련하여 [바닥판 철근의 상자빼기처리]가 가능.
vertical wall배력근의 띠근 형상에 대응.
이하의 기준에 따른 속성(선속성•레이어 속성등)으로 도면의 작성이 가능.
　　국토교통성 [CAD제도기준(안)] 2004년 6월판
　　일본도로공단 [CAD에 의한 도면작성요령(안)] 2001년 10월판
토목학회 [토목제도기준 2003년 소개정판]에 대응.
CAD데이터 교환 표준 SXF Ver2.0형식의 파일(레벨2)출력 기능을 갖추고 있습니다.
3D 배근 시뮬레이션 기능(3D 배근 자동 생성, 표시 기능）에 대응

3D 배근 시뮬레이션 기능 참고 이미지
　　관련페이지 UC-win/Road 3D 배근 시뮬레이션　（Up&Coming '09 한여름호 게재）

１．전체 표시（교대 날개벽）		２．전체 표시（교대 본체）

３．확대 표시（교좌면）		４．확대 표시（교좌면）

５．철근 이음매부 표시		６．철근압접부 표시

７．스타랩근 표시		８．촐근선 색깔 변경 옵션

■특징

[초기 입력]화면의 설계 조건을 입력하는 것만으로 일반적인 형상의 설계를 간단하게 할 수 있습니다.
[기준값]데이터의 활용에 의해 이미 기준류등에 정해진 값의 입력이나 기본적 설계의 고려방식을 매회 입력하는 번거로움을 해소하고 있습니다. 콘크리트에 있어서는 임의로 재료를 추가하는 것이 가능합니다.
3D표시를 채용함으로써 실제 구조물의 외관을 확인할 수 있습니다.
입력한 조건•검토 판정 결과는 아이콘 이미지로 한눈에 확인할 수 있습니다.
검토 결과에 에러가 있을 때는 확인이 필요한 항목을 가이드 표시하고 항목을 선택함으로써 입력값의 수정을 할 수 있습니다.
작용력의 집계나 말뚝체의 단면력등을 그래픽 표시로 확인할 수 있습니다.
계산서에 있어서는 항목을 트리 형식으로 표시하고 편집할 수 있으며, 설계조서도 간단하게 작성할 수 있습니다. 또한 표시항목의 변경•이동 저장에 대응한 템플리트 기능, 위험케이스를 선택할 수 있는 임계케이스 출력이 가능합니다.
도면 작성에서는 배근도 외에 일반도를 작성할 수 있으며, 도면 레이아웃도 자동적으로 시행합니다.

적용기준•참고문헌
　　(사)일본도로협회, 도로교시방서•동해설 I공통편 2002년 3월
　　(사)일본도로협회, 도로교시방서•동해설 IV하부구조편 2002년 3월
　　(사)일본도로협회, 도로교시방서•동해설 V내진설계편 2002년 3월
　　(사)일본도로협회, 도로교의 내진설계에 관한 자료 1997년 3월
　　(사)일본도로협회, 기설도로교 기초의 보강에 관한 참고자료 2000년 2월
　　(사)일본도로협회, 말뚝기초 설계편람 2007년 1월
　　　　　동•중•서일본 고속도로, 설계요령 제2집 -교량건설편- 2006년 4월
　　(사)농업토목학회, 토지개량사업계획 설계기준 설계 [농 도] 2005년 3월
　　(사)농업농촌정보 종합센터, 토지개량사업 표준설계도면집
　　　　이용의 안내 [교량하부공(교대)] 1999년 3월
　　이공도서, EPS공법 발포스티롤(EPS)을 이용한 초경량성토공법 　　1998년 8월

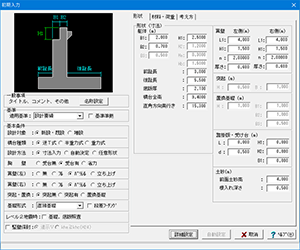

▼메인 화면(교축방향 단차 푸팅)		▼초기 입력
교대의 설계 → 진도산출(지승설계) → UC-win/FRAME(3D)데이터 활용 등록 단면, FRAME데이터의 이용이 가능. 번거로운 동적 해석 데이터 작성에 도움이 됩니다.
