캔틸레버보식 옹벽의 배근도･가공도･철근표등의 화면의 일괄 자동생성을 행합니다.
1.옹벽형상
■단면형상
(1)단면형상으로서 , ｢역T형｣･｢L형｣･｢역L형｣의 3형태의 도면작성이 가능합니다.
(2)vertical wall의 앞면･뒷면, 바닥판의 윗면 각각으로, 테이퍼 ｢있음｣･｢없음｣의 지정이 가능합니다.
(3)vertical wall와 바닥판의 접합부에 , ｢거푸집 수대｣나 ｢헌치｣의 도면작성이 가능합니다.
(4)천단폭 일정의 형상으로서 , ｢앞면돌기｣･ ｢뒷면돌기｣･｢접붙이기｣･｢일정두께｣･｢기부변화｣의 5형태의
도면작성이 가능합니다.
■정면형상
(1)vertical wall정면 천단형상으로서 , ｢일정구배｣･｢산형｣･｢계곡형｣의 3형태의 도면작성이 가능합니다.
(2)vertical wall에 ｢개구부｣의 도면작성이 가능합니다.
(3)vertical wall에 ｢물빠진 구멍｣의 도면작성이 가능합니다.
■평면형상
(1)좌우단 각각에서 경사각 지정이 가능하므로, ｢사각형｣･｢사다리꼴｣･｢평행사변형｣의 도면작성이 가능합니다.
(2)좌우단이 직각인 경우, ｢도중꺽임｣의 도면작성이 가능합니다.
■부속물
(1)수직벽천단에, ｢지복｣의 도면작성이 가능합니다.
(2)바닥판 하면에 , ｢말뚝｣ 또는 ｢돌기｣의 도면작성이 가능합니다.
2.옹벽철근

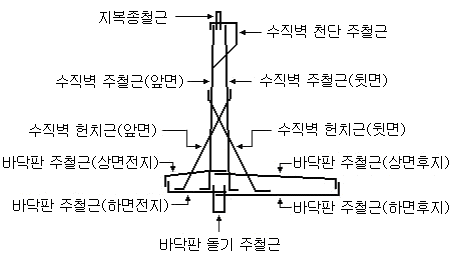

■주철근
주철근으로서 이하의 철근배근이 가능합니다.
(1)수직벽 주철근(앞면･뒷면)
･｢전장 주철근｣ 과 ｢도중막기 주철근｣의 배근이 가능합니다.
･어느 철근이라도 ｢이음새 없음｣, ｢럽 이음새｣, ｢압접 이음새｣의 지정이 가능합니다(이음새는1개소만).
･수직벽에 개구부가 놓여진 경우, ｢수직벽 주철근의 상자 뺀 처리(앞면 수직철근)｣을 행합니다.
(2)수직벽 천단 주철근 ･수직벽 천단의 형상(돌기가 붙는 경우와 붙지않는 경우)에 따라서 철근을 배치합니다.
(3)수직벽 헌치근(앞면･뒷면)
･헌치면에 따른 배치을 합니다.
(4)바닥판 주철근(상면･하면)
･｢조철근｣ 과 ｢단철근｣으로 배근합니다.
･말뚝배치가 ｢말뚝A법｣인 경우에는, ｢하면 주철근의 상자빼기처리｣를 행합니다.
(5)바닥판 돌기 주철근
･｢┗┛｣형의 철근을 배근합니다.
(6)지복 종철근
･｢┏┓｣형의 철근을 배근합니다.

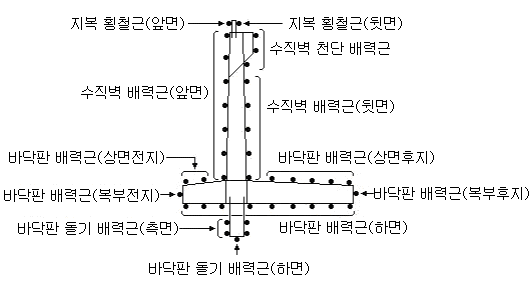

■배력근
배력근으로서 이하의 철근배근이 가능합니다.
(1)수직벽 배력근(앞면･뒷면)

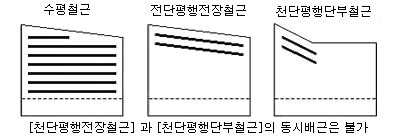

･｢수평철근｣, ｢천단평행 전장철근｣, ｢천단평행 단부철근｣의 배근이 가능합니다.
･수직벽에 개구부가 놓여진 경우, ｢수직벽 배력근의 상자빼기처리(수평철근)｣을 행합니다.
(2)수직벽 천단배력근
･｢천단평행 전장철근｣을 배근합니다.
(3)바닥판 배력근(상면전지･상면후지･하면･복부전지･복부후지)
･｢수평철근｣을 배근합니다.
･말뚝배치이 ｢말뚝A법｣인 경우에는, ｢하면 배력근의 상자빼기처리｣를 행합니다.
(4)바닥판 돌기배력근(측면･하면)
･｢수평철근｣을 배근합니다.
(5)지복 횡철근(앞면･뒷면)
･｢지복 상면에 따른 철근｣을 배근합니다.

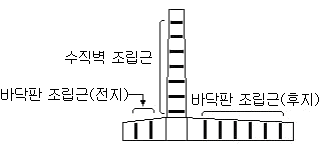

■조립근
조립근으로서 이하의 철근배근이 가능합니다.
(1)수직벽 조립근
･좌우각각으로 휨길이의 지정이 가능합니다.
･｢앞면수직｣, ｢좌단평행｣, ｢우단평행｣의 3방향의 배치가 가능합니다.
(2)바닥판 조립근(전지･후지)
･｢상열기근｣, ｢하열기근｣, ｢마근｣, ｢조근｣, ｢J근｣의 5형태의 배근이 가능합니다.
･｢상열기근･하열기근･마근･조근｣은, 조립근을 걸친 주철근의 간격수의 지정이 가능합니다.
■보강근
상기 이외의 철근으로서 이하의 철근배근이 가능합니다.
(1)개구부 보강근
･개구부의 주위에 보강근으로 하고 바모양의 ｢수평철근｣･｢수직철근｣･｢경사철근(능형)｣과 ｢원철근｣을 배치할
수 있습니다.
(2)말뚝피함 경사철근
･바닥판 하면의 말뚝부분의 보강근(말뚝피함 경사철근)으로서 , ｢좌경사철근｣･｢우경사철근｣의 배근이 가능합니다.
･철근형상은 바근만으로 하고 , ｢조건(C)｣→｢도면작성조건(Z)｣로 부터 표시되는
｢도면작성조건｣의 ｢계산기준｣→｢철근기준값｣→｢기준값1｣→｢철근최대길이｣
에서 럽이음새를 (최대2개소)자동 발생합니다.
|
