프로그램 개요
 |
|
범용 CAD인 것과 동시에 다양한 옵션 기능을 갖춘, 토목 전용의 2 차원 CAD 소프트웨어입니다.
도면작성/ 편집/ 프린터/ 플로터 출력, DXF, DWG 입출력, SXF 입출력의 도면 작성을 위한 모든 기능을 서포트합니다.
범용 CAD 기능과 더불어 토목 전용 CAD로서 계산기능이 있는 철근표 생성 기능, 워크시트에 의한 표작성 기능, 라스터 백터
혼합 편집이 가능한 라스터 기능, 심볼집, 대표/기둥 모양도 작성 기능, 선형 변환 기능, 임의형 RC구조물배근도 등 토목 범용
CAD로서 강력하게 위력을 발휘합니다. 배근도 제품, UC-1 설계 시리즈와 제휴해, 토목 제도를 전체적으로 서포트합니다.
|
|
Ver.4 개정내용
|
|
■SXF논리검정기능(CAD데이터 동일성 판별 콤퍼넌트 LogicalSmart) 실장
･sfc,p21를 대상으로 2개의 도면내용을 비교하여 다른 개소를 검출하는 시스템.
･도면변경이 발생해서 변경된 도면이 변경/ 추가 된 개소를 정확하게 검출하여 표시가 가능.
･체크된 결과는 차분 데이터로서 SXF(SFC),CSV,HTM파일에 출력.
･체크결과를 뷰어하면,변경점 이외는 모노톤으로 표시되어 변경점만을 색으로 구분하여 표시.
|
| ■ＯＬＥ을 사용한 외부오프벡트 배치에 대응 |
| ■명령키에 의한 각종처리를 실행하는 기능에 대응 |
■하기의 각종 기준의 도면체크에 대응
・｢조사등 업무의 전자납품요령(안)-도면작성편 2005년4월판｣
・｢전자화도면데이터의 작성요령(안) 2005년4월판｣
・｢건축CAD도면 작성요령(안)-건축편 2002년11월판｣
・｢건축CAD도면작성 요령(안)-건축설비편 2002년11월판｣
|
| ■공구 분할기능(범위도형 절취,신규도면추가기능)에 대응 |
| ■전자납품기준의 단면체크 에러 자동수정기능에 대응 |
| ■｢CAD도면작성요령(안) 2005년3월판｣의 도면체크에 대응 |
| ■라스터 데이터의 최대용량을 확장 |
|
|
Page Top  |
프로그램의 기능과 특징
|
|
- 효율적인 도면작성/유연한 도면편집
｢옵션 기능｣에 의해 생성된 심볼(도형)을 잘라서 붙이기 하여 도면을 조립하거나｢배근도 제품이나 UC-1 설계 시리즈 제품｣에
의해 자동 생성된 도면을 읽어들여, 이것에 기재•수정을 하는 것으로, 목적으로 하는 구조 일반도나 배근도 등 도면을 유연하고 효율적으로
작성할 수 있습니다.
- 토목에 특화한 도면작성 커멘드
토목 도면에 사용되는｢치수선｣•｢인출선｣•｢크로소이드 곡선｣•｢표고선｣•｢생략선｣•｢구배선｣•｢경사 마크｣등의 도면작성이 전용
커멘드에 의해 간단하게 실시할 수 있습니다.
- 스케쥴에 의한 실치수 대응/레이어의 서포트
｢UC-Draw｣에서는, ｢실치수 좌표계｣를 사용하지만, 이 좌표계에 표시된 도형을 한정된 크기의 용지상에 레이아웃을 하기 위해서는
축척이 필요하게 됩니다. ｢UC-Draw｣에서는｢실치수 좌표계｣의 축척을 지원하여 ｢스케일 시트｣라고 칭합니다, 이 스케일 시트를
1 도면내에 복수로 갖게 하는 것으로 복수의 축척이 혼재한 도면을 실현합니다.
- 데이터의 유효이용(SXF입출력, DXF, DWG입출력, SIMA데이터입력, 클립보드 입출력)
CAD데이터 교환표준 SXFVer2.0형식의 파일(레벨2) 및 DXF,DWG파일(R12J,R13J형식)입출력기능을 서포트하고 있으므로,작성한
도면을 다른 범용CAD에서 이용하거나,타의 범용 CAD로 부터의 데이터를 이용할 수가 있습니다. OLE기능(붙여넣기만)에도 대응하고
있으므로 OLE기능에 대응하고 있는 소프트로 부터 붙여넣기한 데이터의 수정도 간단하게 가능합니다.
클립보드 출력시에는, UC-Draw형식,메타파일형식,비트맵형식의 3개의 형식으로 출력을 서포트하고 있으므로 작성한 오브젝트를 클립보드로
부터 데이터를 붙여넣기가 가능한 다른 어플리케이션에서 이용이 가능합니다.
- 배근도작성을 간단히 행할 수 있는 커맨드
배근관련(전개도)기능으로서,1장의 화면에서 복수의 철근이 배근될 수 있는 기능,가공도/ 철근표를 작성/ 편지/ 관리할 기능재료
연동 기능, 설계-CAD통합제품으로 작성한 배근도의 철근기호의 일괄변경을 할 수 있습니다.
- 계측관련
구적도 작성을 위한 계산기능 대응/원호상의 2점간의 거리계측대응
- 다양한 옵션 기능대응
표를 간단하게 작성하기 위한 ｢작성편｣,비트맵 데이터를 취득하여 라스터 심볼을 생성할 ｢라스터편｣,철근표의 작성/편집을 행할 ｢철근표
생성｣,치수입력등 도형을 생성할 ｢파라매트릭 심볼｣,측점등의 데이터를 입력하여 작성하는 ｢띠보조UC-1생성기능｣으로서 서포트.
- 전자납품(CAD제도기준(안))으로의 대응
국토교통성｢CAD제도기준(안)｣2002년7월판,도로공단｢CAD에 의한 도면작성요령(안)｣2001년10월판,국토교통성 항만국｢CAD도면작성요령(안)｣,농림수산성농촌진흥국｢전자화
데이터의 작성요령(안)｣,국토교통성 대사관방 관청 영선부｢건축CAD도면작성 요령(안)건축편｣ 2002년11월 ｢건축CAD도면작성요령(안)건축설비편｣2002년11월으로의
대응으로서 이하의 기능을 서포트합니다.
・각 기준(안)에 준거한 레이어의 자동생성, 템플렛 기능
・명명규칙에 따른 파일명의 설정
・CAD제도기준(안)사양 타이틀판 ･도면체크기능(도면크기,축척,선종류/선폭,사용금지 문자열,레이어명 등)
・도면체크후의 일괄 수정기능
- ＜CAD제도기준(안)준거＞
- 국토교통성 제정의 ｢CAD제도기준(안)｣의 준거로서,명명규칙에 따른 파일명을 설정할 수 있습니다.
또한,이하의 기능확장을 하였습니다.
- 축척의 소수점지정,종횡이축척(X축과Y축 각각으로 축척이 지정 가능)
- 각 요소마다의 선의 두께지정에 대응
- 도면종별마다 레이어명 자동추가 기능
- 레어어단위의 색/ 선종류/ 선폭설정
- 신 스타일의 타이틀판
- 직열 치수선(평행/복수평행),반경치수,직경치수의 도면작성
- ｢SXF준거 인출선｣의 도면작성에 대응
- ｢호길이 치수선｣의 표기단위로서 각도지정
- 9.사선,원,원호,타원,타원호,사각형,임의다각형의 도면작성방법에 ｢오프셋 지정｣
- 배제곡선,밸룬,해칭도면작성
- 속성 일괄 변경
- 도면작성 부품의 작성기능
- 스크롤 마우스에 의한 확대/ 축소 표시 및 표시영역의 이동
- 표 심볼 생성에 의한 표를 타이틀판으로서 사용가능
- 임의다각형의 면적계측기능
- 레이어 설정의 접머리 글자를 일괄 변경하는 기능에 대응
- 각종 기준의 도면 체크 사용 금지 문자의 패턴을 확장(전각의 부호를 추가)
- SIMA 파일의 도면작성 대상 데이터에 ｢종단, 횡단｣을 추가
- CAD 제도 기준등의 기준류의 도면 조건의 일괄 설정에 대응
- 계측 결과의 도면작성(도면상 배치)에 대응
- 기준류의 최신판에 대응
・CAD 제도 기준(안) 2004년6월판 국토 교통성
・CAD 도면작성 요령(안) 2004년 3월판 국토 교통성 항만국
・전자화 도면 데이터의 작성 요령(안) 2004년 4월판 농림 수산성 농촌 진흥국
- SXF Ver.3.0의 ｢P21｣파일의 입출력에 대응
- SXF파일과의 대응
SXF Ver2.0사양(기하도형)의 입출력과 더불어,SXF Ver3.0사양(기하도형+도면관리정보+Area_control해칭+속성정보)의
입출력기능에 대응합니다. 그로 인해,기하도형과 더불어,Ver3.0사양에서 추가된 도면관리정보(표제란 정보)나 배경색, 도형에 첨가된
속성정보의 확인/ 변경/ 추가를 정확하게 행할 수 있습니다.
|
|

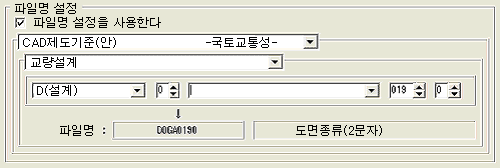

▼파일명 설정화면

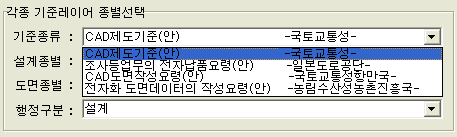

▼레이어 설정 화면

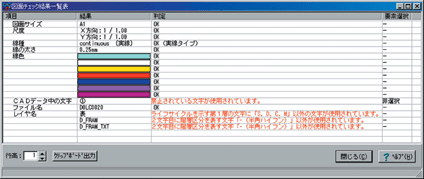

▼도면체크
 |
|
＜CAD글쓰기 툴 표준탑재＞
UC-Draw에서는 글쓰기 작성을 행하는 ｢CAD글쓰기 툴｣의 기능을 전부 서포트 하고 있습니다.
●CAD글쓰기 툴 -CAD데이터의 글쓰기 작성,글쓰기 정보관리툴
| |
UC-1 설계 시리즈 제품에서 생성한 도면이나 UC-Draw로 작성한 도면은, UC-Draw 포맷으로 읽어들여, 글쓰기 작성을
할 수가 있습니다. 그 외의 대상 도면으로서｢SXF 파일｣/ ｢DWG 파일｣/ ｢DXF 파일｣/ ｢JWC 파일｣을 읽어들여, 글쓰기
작성 을 할 수가 있습니다. 또, 기존의 글쓰기 파일을 읽어들여, 작성, 수정이 가능합니다. 전자 메일에 첨부해, 송신하는 기능을
서포트하고 있어, 도면의 수정, 변경, 이력 관리를 백업 하는 툴입니다. |
|
간단한 글쓰기 조작과 많은 도면작성요소를 서포트합니다.
도면의 썸네일 표시,레이어썸네일 표시등 확인기능이 편립합니다
다양한 계측기능을 이용하여,도면이나 도면의 각 요소의 면도정보를 취득할 수 있습니다.
글쓰기 화면을 메일로 첨부해서 메일 소프트를 기동하는 기능을 서포트하고 있으며
CAD데이터 변환에 상당히 편립니다.
▼글쓰기의 흐름
■글쓰기 작성 요소
･연속선 ･타원 ･열린 스프라인 ･닫힌 스프라인 ･취출 ･인출 ･치수 ･가로쓰기 문자열
･세로쓰기 문자열 ･체크마크 ･부전지
■측계기능
・2점간거리 ･주변길이[좌표지정] ･주변길이[요소지정] ･직선정보 ･원･원호정보 ･2직선간의 각도
･3점간의 각도 ･임의점 좌표 ･면적[다각형] ･면적[단요소]
▼화면샘플
 |
 |
|
|
| Page Top |
|
옵션기능
|
|
■철근표 생성기능
섬세한 도면작성조건의 설정
- 중량치의 올림/버림 방법등의 계산 조건, 철근표의 크기/ 문자 크기/ 문자 위치등의 도면작성 서식의 섬세한 설정이 가능합니다.
횡계산/ 소계/ 집계 계산기능도 포함하고 있습니다.
■대표기능
간단하고 스피디한 표생성
- 워크시트 형식의 표입력/ 편집 작업이 가능하며, 스피디하게 표심볼의 생성이 가능합니다.
- 워크시트의 골조나 문자의 속성은 자유롭게 설정이 가능하며 다양한 형식의 표작성에 대응이 가능합니다. Excel 데이터의 복사와
붙여넣기도 서포트하고 있습니다.
- 문자 입력으로는 표준 문자와 더불어 특수 문자로서｢단위 기호｣, ｢루비｣, ｢특수 기호｣, ｢완성기호｣, ｢시선｣, ｢ 둥근문자｣,
｢학술 기호｣의 각종 문자를 작성하기 위한 기능이 갖추고 있습니다. 또, 문자열의 센터링(가로/세로), 오른쪽 맞춤/왼쪽 맞춤등의
편집이 가능합니다.
■라스터 심볼 생성기능
BMP, JPEG, 클립보드 데이터 입출력
- 이미지화상의 의 데이터 입출력을 서포트하며,라스터 심볼로서 벡터혼재 편집이 가능합니다. 또,기본적인 페인트계의 작성/ 편집기능에
의해,라스터 자체의 편집도 가능합니다.
｢농도조절｣기능,스타심볼의 크기를 ｢DPI값｣을 사용하여 설정이 가능한 기능을 추가.
■배근도/ 가공도 생성기능
다양한 현상의 배근도 생성이 가능
- 원회가 되는 미리 준비된 임의의 외형 도형에 대해서 배근도를 생성하여, 그 때에 산출된 철근 치수/ 갯수에 의해 가공도/ 변화표/
철근표의 각 도형을 작성합니다.
또, 철근 기호•지름•치수•갯수만을 입력하여 가공도/ 철근표만의 도형 생성도 행할 수 있습니다. 풍부한 가공 형상을 서포트하고,
배근도 생성에서는, 각종 기준류에 대응한 정확한 철근길이를 산출합니다. 특수 처리로서 상자뺀 처리, 보강근, 앵커볼트구멍 피함처리를
서포트합니다.
|
|
▼가공도 형상
( ●은 배근도 연계가능 철근형상,전107형상)
 |
▼상자뺀 처리/보강근
지정된 개구부(사각형만)에 대해서,상자뺀 처리 및 보강근의 작성이 가능합니다.
 |
|
▼앵커볼트구멍 피함처리
지정된 앵커볼트구멍을 피해서 배근을 할 수 있습니다.
 |
|
■파라메트릭 심볼 생성기능
◆교량
- 상부공
거더교, 아치교, 트러스교, 보강형, PC경사π교(본선횡단도, 형고상세도, 결합부 상세도등 포함한다)
- 하부공
역T식 교대, 중력식 교대, 대기벽식 교대, 상자식 교대, 라멘식
보식교각, 다주식 교각,. Y형 교각, 벽식 교각, 라멘식 교각
- 기타
교면공, 말뚝 기초, 지승상형가지도, 답좌면상세도, 강철교각용 부품, 평면선형, 종단선형
◆도로소구조물
- 프리캐스트 콘크리트U형 측구, 현장타설 콘크리트U형 측구, 현장타설 철근 콘크리트 U형 수로, 원형 수로, 프리캐스트 콘크리트
U형 종구, 코단배수구, 가배수구, 프리캐스트 콘크리트 L형 측구, 철근 콘크리트 조립 펜스거, 편성 지하 배수로 블록, 롤드커터,
옹벽, BOX 칼바트, 배수승, 지하배수로, 집수기
◆가시설 구조물
- 흙맑이벽(엄지말뚝 횡널말뚝 공법),물막이(강널말뚝 공법),지보공,부재
|
|
▼심볼 패턴
|
|
|
▼심볼 선택
 |
▼거더 심볼 파레메터 입력
 |
| Page Top |
|
■띠표생성기능
- 말뚝 피치나 측점등의 기본 데이터의 입력에 의해, 교량 일반도에서 사용되는 띠표를 간단하게 생성할 수 있습니다. 또, 계획높이
등 내부적으로 계산할 수 있는 부분에 대해서는, 가능한 한 내부 생성을 실시하고 있습니다. 그 외, 종단면도의 작성을 보조하는
목적으로서, 계획선/ 지반선등의 보조선도 아울러 생성합니다. 도면작성 항목의 순서바꿈등의 편집도 가능합니다. 또, SIMA 데이터(종단)의
불러오기에도 대응하고 있습니다.
|
|
▼띠표작성의 화면
 |
 |
|
■주상도 생성 기능
- N값이나 토질과 그 심도등의 입력에 의해, 주상도 모양도를 간단하게 생성할 수 있습니다. 또, 토질 패턴은, 제1 분류 9 종류,
제2 분류 13 종류, 제3 분류 14 종류를 서포트하고 있습니다. 토질의 편성 표시나 심도, N값, 샘플링점의 표시가 가능합니다.
|
|
▼주상도 작성의 화면
 |
 |
|
■선형변환 기능
- 선형 변환 기능에서는, 마우스를 가지고 간단한 조작에 의해, 심볼 생성 기능으로 작성한｢선형 심볼｣과 ｢변환하고 싶은 심볼｣을
선택해, 변환을 위한 속성을 설정하는 것만으로 매우 효율적으로 변환 처리를 실시할 수 있습니다. 또, 약 10 종류(2 종류의
기본 변환법×5 종류의 속성+무변환+비표시)의 변환 방법을 배합해 사용함으로서 다양한 변환 처리를 반영한 심볼을 작성할 수 있습니다.
평면 선형과 더불어, 종단 선형 변환이 가능합니다.
｢UC-Draw｣로 부품을 등록한 도형이면 변환 처리가 가능합니다. 또, 변환 처리한 심볼은, ｢심볼집｣의 각 제품과 같게 심볼
데이터로서 파일로 저장하거나 도면에 붙여넣기가 가능합니다.
|
|
▼｢피변환 심볼｣의 변환속성 설정화면
 |
▼｢선형변환｣의 처리화면
 |
|
▼평면선형 선형변환예
 |
▼종단선형 심볼 생성예
 |
| Page Top |
|
포인트 뱅크
