교대의 본체/ 날개벽 및 approach cushion판의 배근도/ 가공도/ 철근표등의 화면의 일괄자동생성을 행합니다.
１．교대 본체 형상
■단면형상
・｢역T식｣ 및 ｢중력식｣의 교대의 도면작성이 가능하고, approach cushion판수대 유무나 흉벽 증가 두께형태의 조합에
의해, 하기의 단면형상에 대한 도면작성이 가능합니다.

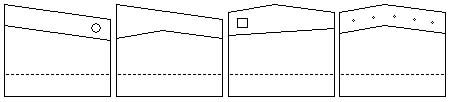

■정면형상
・흉벽천단 및 교좌면 각각에서 ｢일정구배｣, ｢산형｣, ｢편구배｣, ｢vertical wall없음｣의 지정이 가능하므로, 그
조합에 의해 하기의 정면형상의 도면작성이 가능합니다.
■평면형상
・벽과 바닥판 각각에서, ｢사각형｣/ ｢평행사변형｣/ ｢사다리꼴｣의 도면작성이 가능합니다.
■approach cushion판 형상
・｢사각형｣ 및 ｢평행사변형｣의approach cushion판의 도면작성이 가능합니다.
２．본체 배치철근
■주철근
주철근으로서 이하의 철근배근이 가능합니다.

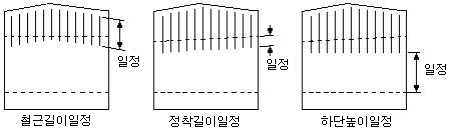

(1)흉벽주철근(앞/뒤면)
・｢철근길이가 일정하고 흉벽천단에 따른 형태｣/ ｢상단이 흉벽단에 따른 하단이 수평형태｣가 배근가능.
・상단측의 휨가공 유무의 지정이 가능합니다.
・개구부 부분의 ｢상자뺀 처리｣와, 낙교방지 장치용 홀에 대한 ｢홀 피함처리｣가 가능합니다.
(2)흉벽천단근
・「┏┓」의 형상철근을 배근합니다.
(3)approach cushion판수대 주철근
・철근선단의 휨가공유무의 지정이 가능합니다.
(4)수직벽 주철근(앞/뒤면)
・｢전장주철근｣과 ｢도중 멈충 주철근｣의 배근이 가능합니다.
・역T식 교대인 경우는 배면측만 2단 배근이 가능합니다.
・중력식 교대의 경우, 앞면측에는 배근할 수 없습니다.
・어느 철근이라도 이음새없음/ 랩이음새/ 압접 이음새의 지정이 가능합니다(이음새는1개소만).
(5)교좌면 주철근
・「┏┓」형상의 배근과 지승앵커볼트홀에 대한 ｢홀피함처리｣가 가능합니다.
(6)좁힘 주철근
・뒷면에 좁힘이 있는 역T식 교대의 좁힘부분에 배근합니다.
(7)수직벽 헌치근
・역T식 교대의 수직벽 뒷면 헌치부분에 배근합니다.
(8)바닥판 주철근
・｢조철근｣과 ｢단철근｣으로 배근합니다.
・역T식 교대의 경우, ｢윗면후지｣/ ｢아랫면전지｣는 2단배근이 가능입니다.
・중력식 교대의 경우, 아랫면전지만에 배근합니다.
(9)바닥판 돌기 주철근
・「┏┓」의 형상철근을 배근합니다.
■배력근
배력근으로서 , 이하의 철근배근이 가능합니다.
(1)흉벽배력근(앞/뒤면)
・｢수평철근｣, ｢교좌면 평행 철근｣, ｢흉벽천단 평행철근｣의 배근이 가능합니다.
・개구부 부분의 ｢상자뺀 처리｣, 및, 낙교방지 장치용 홀에 대한 ｢홀 피함 처리｣가 가능합니다. 단 ,
흉벽천단 평행철근의 상자뺀 처리는 행하지 않습니다.
(2)흉벽천단 배력근
・흉벽천단에 따른 철근을 배근합니다.
(3)approach cushion판수대 배력근(상/ 뒤면)
・approach cushion판수대의 ｢상면｣ 및 ｢뒤면｣에 상면에 따른 철근을 배근합니다.
(4)수직벽 배력근(앞/ 뒤면)
・｢수평철근｣과 ｢교좌면 평행철근｣의 배근이 가능합니다.
・중력식교대의 경우, 앞면측에는 배근할 수 없습니다.
(5)좁힘 배력근
・ -뒷면에 좁힘이 있는 역T식 교대의 좁힘부분에 배근합니다
・｢수평철근｣과 ｢교좌면 평행철근｣의 배근이 가능합니다.
단 , 좁힘의 테이퍼부에 배치할 철근은 ｢수평철근｣입니다.
(6)교좌면 배력근
・교좌면 에 따른 철근을 배근합니다.
・지승앵커볼트홀에 대한 ｢홀 피함처리｣가 가능합니다.
(7)바닥판 배력근(윗면전후지･윗면후지2단･아랫면･아랫면 도중막기･아랫면전지2단)
・수평철근을 배근합니다.
・｢역T식 교대｣에서 말뚝의 결합 방법에 ｢A법｣이 지정된 경우에는, 하면배력근의 말뚝부분의
｢상자뺀 처리｣가 가능합니다.
・중력식 교대의 경우, 아랫면전지에만 배근합니다.
(8)바닥판 복부배력근(전후지)
・수평철근을 배근합니다.
・역T식 교대의 경우에만 배근합니다.
(9)바닥판 돌기 배력근
・수평철근을 바닥판 돌길의 ｢앞면｣/ ｢뒷면｣/ ｢아래면｣에 배근합니다.
■띠철근
띠철근으로서 , 이하의 철근배근이 가능합니다.
(1)흉벽 띠철근
・형상은 ｢┏┓｣만으로, 좌우각각에서 휨길이의 지정이 가능합니다.
・｢앞면수직/ 교축방향/ 왼쪽단 평행/ 오른쪽단 평행｣의 4방향의 배치가 가능합니다.
・개구부내의 조립근은 자동삭제합니다.
(2)중간띠철근(수직벽)
・형상은 ｢┏┓｣만으로, 좌우각각에서 휨길이의 지정이 가능합니다.
・｢앞면수직/ 교축방향/ 왼쪽단 평행/ 오른쪽단 평행｣의 4방향배치가 가능합니다.
・역T식 교대의 경우에만 배근합니다.
(3)바닥판 띠철근
・｢J근｣, ｢상열기근｣, ｢하열기근｣, ｢마근｣, ｢조근｣의 5형태 형상이 배근 가능합니다.
・조립근을 거는 주철근의 간격수를 지정할 수 있습니다.
・역T식 교대의 경우에만 배근합니다.
■측면근
측면근으로서 , 이하의 철근배근이 가능합니다.
(1)수직벽 좌측면근(종방향/횡방향)
(2)수직벽 우측면근(종방향/횡방향)
(3)바닥판좌측면근(종방향/횡방향)
(4)바닥판우측면근(종방향/횡방향)
■보강근
보강근으로서 , 이하의 철근배근이 가능합니다.
(1)개구부보강근
・개구부의 주위에 배근합니다.
・바 형태의 의 ｢수평철근｣/ ｢수직철근｣/ ｢비스듬한 철근(마름모형)｣과 ｢원철근｣의 배근이 가능합니다.
(2)낙교방지 장치 보강근
・낙교방지 장치용 홀의 배치위치에 배근합니다.
 |
(3)지승보강근
・지승앵커볼트배치위치에 배근합니다.
・｢종철근｣, ｢횡철근｣, ｢띠철근｣ 배근이 가능합니다.
 |
(4)수평보강근
・형상은「┏┓」만으로, 교좌면 주철근의 아래에 배근합니다.
・선단의 훅형상으로서 , ｢직각｣/ ｢예각｣ /｢반원｣지정이 가능합니다.
(5)말뚝 피함 경사 보강근
・바닥판 아래면의 말뚝부분의 보강근(말뚝 피함 경사철근)으로서 , ｢왼쪽 경사철근｣/ ｢오른쪽 경사철근｣의 배근이
가능합니다.
・｢역T식 교대｣에서 말뚝이 결합한 방법에 ｢말뚝A법｣이 지정된 경우에만 배근이 가능합니다.
・철근형상은 바 근만으로 하고 , ｢조건(C)｣→｢도면작성조건(Z)｣→｢계산기준｣→｢철근기준값｣의 ｢철근최대길이｣에서
랩이음새를 (최대2개소)자동 발생합니다.
(6)바닥판 보강근
■교면공 철근
・교면공의 지복/ 분리대 및 보도/차도부에 배근합니다.
３．교대 날개벽형상
■단면형상
・날개벽의 천단에 단차를 설치하는 것이 가능합니다.

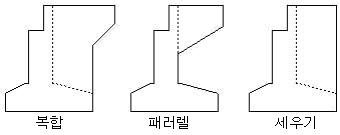

■정면형상
・｢복합｣/ ｢패러렐｣/ ｢세우기｣의 3형태 도면작성이 가능합니다.

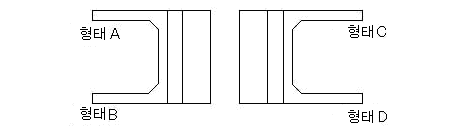

■평면형상
・하기의 4형태도면작성이 가능합니다.
４．날개벽배치철근
주철근으로서 이하의 철근배근이 가능합니다. 어느 하나라도 최대300본까지 배근가능합니다.
■주철근
(1)수평주철근(내면외면)
・｢수평주철근(천단평행)｣/ ｢수평주철근(수평전장)｣/ ｢수평주철근(도중멈춤)(내면만)｣의 배근이 가능합니다.
・｢천단평행｣ 및 ｢전장｣철근에는 날개벽의 선단측에 휨을 설치하는 것이 가능합니다.
(2)수직주철근(내면외면)
・｢수직주철근(전장)｣과 ｢수직주철근(도중 멈춤)(면내만)｣의 배근이 가능합니다.
・수직주철근(전장)에는｢이음새 없음｣/ ｢랩이음새｣/ ｢압접 이음새｣가 지정할 수 있습니다(이음새는1개소만)
■그외 의 철근
주철근이외의 철근으로서 , 이하의 철근배근이 가능합니다.
(1)날개벽 헌치근
・교대본체와의 설치위치에 설치되는 헌치부분에 배근합니다.
(2)보강근
・교대 본체 흉벽과의 설치위치에 배근합니다.
(3)테이퍼근(내면외면)
・날개벽선단에 배근합니다.
・랩이음새를1개소 설치할 수 있습니다.
(4)천단 건막기근
・｢┏┓｣의 형상철근을 배근합니다.
(5)선단 건막기근
・｢┏┓｣의 형상철근을 배근합니다.
(6)조립근
・형상은 ｢┏┓｣만으로, 좌우의 휨길이를 각각 지정할 수 있습니다.
・｢외면직각｣/ ｢교대평행｣의 2방향의 배치가 가능합니다.
・선단 훅의 형상으로서 , ｢직각｣/ ｢예각｣/ ｢반원｣의 지정이 가능합니다.
(7)지복종철근
・지복의 단면외형에 따른 형상철근(┏┓)을 배근합니다.
(8)지복횡철근(내면외면)
・지복의 천단에 따른 철근을 배근합니다.
|
