도로의 형상 정보를 교환하기 때문에, 양쪽 애플리케이션에서 같은 형상의 도로 네트워크를 가지는 것이 가능합니다.
개발중인 S-PARAMICS/OpenMicroSim의 교환툴이 완성되면, S-PARAMICS에서 해석한 결과를 가시화하는 것이
가능하게 됩니다. 그 때, 도로와 차량의 위치 관계의 유지에 이번에 릴리스하는 S-PARAMICS변환 플러그인이 크게 기여합니다.
UC-win/Road의 가상현실(VR)에서 경관, 도로 설계, 교통을 간단하게 검토하고, 한층 더 드라이빙 시뮬레이션으로 운전자의
시점으로부터 도로 상황의 확인이 가능합니다. 그리고, 고정밀의 교통 시뮬레이션을 실시하는 경우는, 본 플러그인을 유효하게 활용할
수 있습니다. UC-win/Road에서 작성한 도로 네트워크를 변환하여, S-PARAMICS에서 필요한 작업을 크게 삭감 가능하게
됩니다.
VR과 교통 해석을 양방향으로 연계하여, 간편함과 첨단 기술의 조합이 도로와 교통의 개선에 기영할 것이라고 기대하고 있습니다.
●데이터 변환 기능
교통 해석과 VR에서 취급하는 도로 정보의 차이가 존재하기 때문에, 변환 처리가 필요합니다. S-PARAMICS측 마이크로 시뮬레이션에서도
교통 해석에 필요한 도로 정보는 실제 형상 정보의 전부가 아닙니다. 그렇기 때문에 UC-win/Road에 S-PARAMICS의
데이터를 읽어들인후, 도로 형상에 관한 상세 설정을 하는 편이 현실적으로 됩니다. 반대로 S-PARAMICS에서 UC-win/Road의
데이터를 읽어들인후, 접속점 그리고 교통에 관한 상세 설정이 필요하게 됩니다. 본 플러그인에서는 작업량을 줄이기 위해서 가능한
범위내에서 정보를 교환합니다. 교환의 상세는 아래와 같습니다.
| ▼S-PARAMICS데이터, 임포트 사양 |
| S-PARAMICS파일 |
Nodes：
- 링크 단부의 위치(3D)
- 접속점으로써의 정보
- 온램프 정보
|
Links+Centres：
|
Categories：
- 횡단면 속성:차선수, 차선폭, 종류(Urban/Highway)
|
|
 |
| UC-win/Road오브젝트 |
도로+교차점：
- 도로 선형 위치 정보, 종단 선형에 사용
- 교차점의 기본 설정(통상/로터리)
- 온램프 생성
|
도로：
- 도로 평면 선형：직선, 원호로써 임포트
- 오브램프 생성
|
횡단면：
- 횡단면 형상：차선수, 차선폭, 텍스처의 할당 + 초기 성토・절토, 보도등의 설정
|
|
| ▼S-PARAMICS데이터, 익스포트 사양 |
| UC-win/Road오브젝트 |
도로：
- 도로 형상의 변경：차선수, 차선폭, 평면과 종단 곡선의 변경, 램프, 교차점
|
도로 평면 선형：
|
횡단면 형상：
|
|
|
| S-PARAMICS파일 |
Nodes：
- 변경이 없는 공간을 1개 Link로써 출력하기 위해서 Nodes(링크의 접속점)를 생성합니다. 램프의 설정을 실시합니다.
|
Links+Centres：
- 통상의 Links와 Centres로써 익스포트
- 선분할하여, 직선의 Links로써 익스포트
|
Categories：
- 횡단면 속성：차선수, 차선폭. Urban으로써 익스포트
|
|

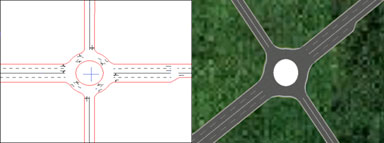

■ S-PARAMICS로부터 로터리를 임포트 한 결과입니다.
로터리 속성을 가지고 있는 Node를 UC-win/Road로 표현합니다. 또한, 우측 횡단면의 변화를 표현하고 있습니다.

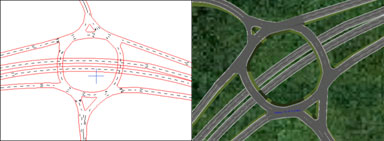

■ 복수의 교차점으로 구성되어 있는 대형 로터리의 임포트 결과입니다.
S-PARAMICS에서는 로터리를 복수의 접속으로 설정하는 것이 많으며, UC-win/Road에서는 연속된 교차점으로 표현합니다.
또한, 기초 데이터에 높이 정보를 가지게 함으로써, UC-win/Road에서 종단 선형의 설정이 가능하게 되었습니다.
로터리의 아래를 지나는 도로를 자동적으로 터널 공간으로 설정합니다.
●유저 인터페이스
알기 쉬운 형태로 임포트 하려고 하는 데이터를 간단히 확인할 수 있습니다. 또한, 임포트 처리의 파라미터, 횡단면의 텍스처를 설정하는
것이 가능합니다.
●샘플
■ 제9회 3D VR시뮬레이션 콘테스트 데이터, [한국 죽전휴게소 환승 VR시뮬레이션, GTSM Inc.(한국)]을 S-PARAMICS데이터로 변환한 결과입니다.
■ 제9회3D VR시뮬레이션 콘테스트 데이터, [US 41프로젝트 로터리 디자인에 있어서의 VR데이터, Ourston Roundabout Engineering, Inc.(USA)]을 S-PARAMICS데이터로 변환한 결과입니다.
|
