VR与各种土木设计、结构设计、解析软件结合，对应BIM/CIM工作流程的综合解决方案 。 通过三维数据和IoT技术的活用系统支持i-Cons truction，还支持基础设施强化和防灾减灾等国土强韧化的努力。

IM & VR Solution UC-win/Road VR模拟 Allplan 对应BIM/CIM 三维建筑土木CAD Engineer's Studio® 3D板动力学 非线性分析 VR-Cloud® 云端VR 共识构建解决方案 DesignBuilder 能量分析 FEMLEEG 综合有限元分析系统 UC-1 泥石流模拟 泥石流分析 EXODUS 避难解析 地盘分析 地盘FEM分析系列 xpswmm 雨水流出解析/泛滥解析 SMARTFIRE 火灾分析 UC-1 Series 土木设计 OSCADY/TRANSYT 信号/交叉口规划/交通流分析 Multiframe 3D结构分析 UC-Draw/3D配筋CAD 桥梁检查/CAD系统 超级计算机云® 大规模解析·模拟· CG渲染 AdvanceSteel/ AdvanceConcrete 三维钢结构CAD 3DCAD Studio® 土木工程专用3D CAD

Page Top

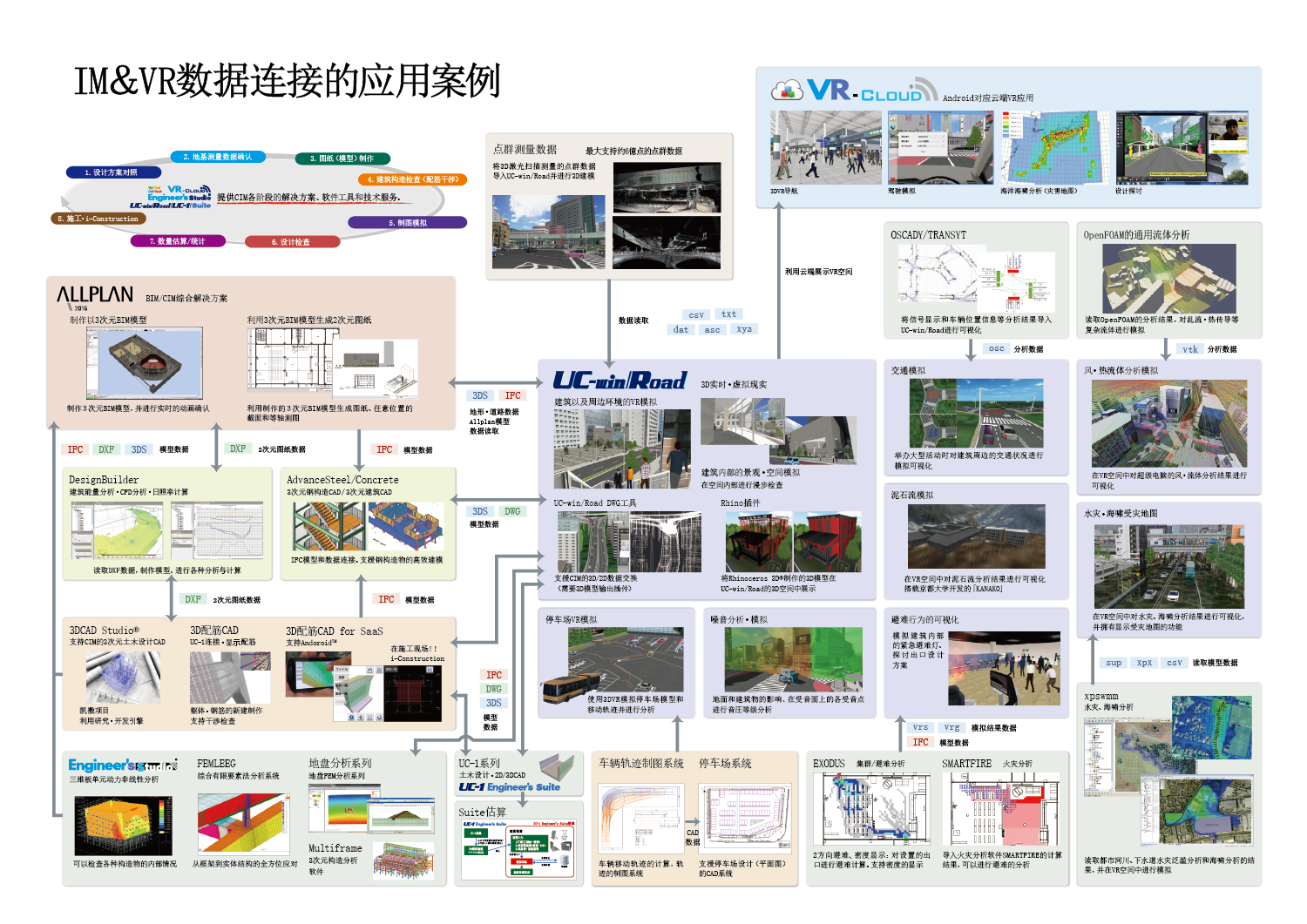

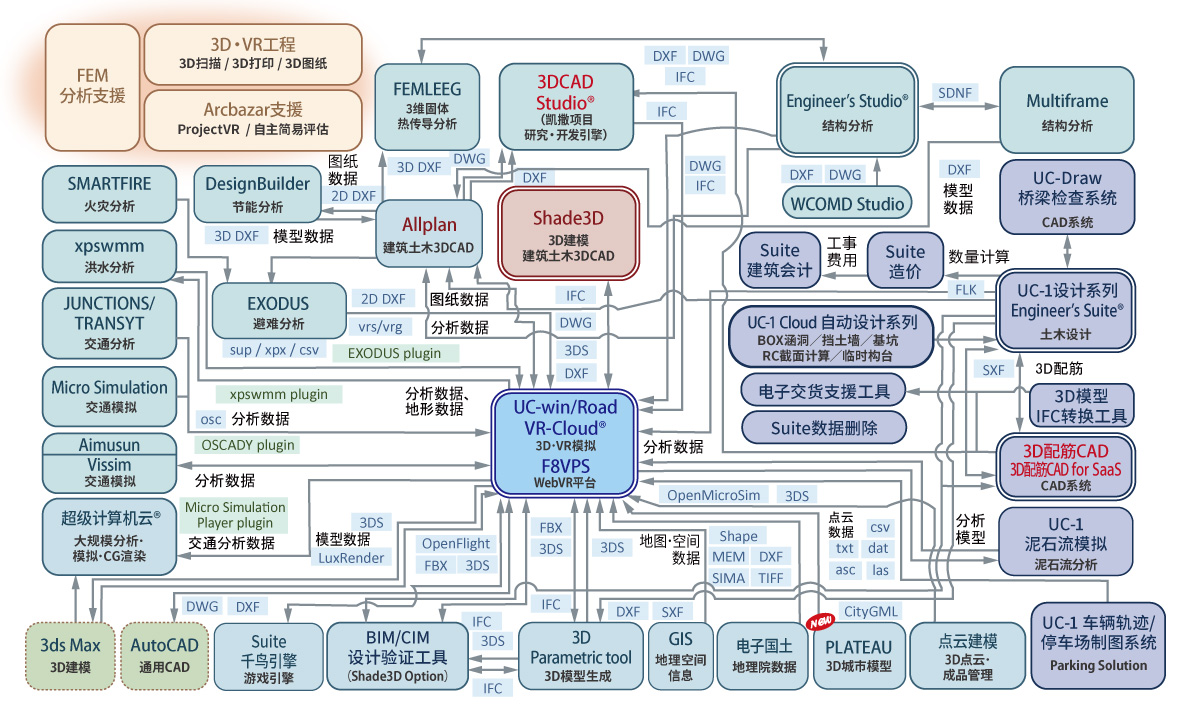

BIM/CIM建筑/土木设计解决方案应用示例

Cloud Programming World Cup 第7届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第6届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第5届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第4届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第3届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第2届 学生云编程世界杯 详细页面 获奖作品/审查结果 Cloud Programming World Cup 第1届 学生云编程世界杯 详细页面 获奖作品/审查结果

Theme2020 ～印尼新首都加里曼丹“雨林城市”的未来交通生活～ Virtual Design World Cup 第9届 学生BIM＆VR设计竞赛 Theme2019 「娱乐未来城市 OSAKA Dream Island」 详细页面 获奖作品/审查结果 Virtual Design World Cup 第8届 学生BIM＆VR设计竞赛 Theme 2018 ～创建「共享化城市系统」未来的上海～ 详细页面 获奖作品/审查结果 Virtual Design World Cup 第7届 学生BIM＆VR设计竞赛 Theme 2017 「仰光 — 朝着可持续发展亚洲型都市模型目标」 详细页面 获奖作品/审查结果 Virtual Design World Cup 第6届 学生BIM＆VR设计竞赛 Theme 2016 「墨尔本中心城市的扩展」 Fishermans Bend城市开发区的城市设计方案 详细页面 获奖作品/审查结果 Virtual Design World Cup 第5届 学生BIM＆VR设计竞赛 Theme 2015 “Redevelopment of Keelung Station Area in Taiwan” 台湾基隆车站周边改建项目 详细页面 获奖作品/审查结果 Virtual Design World Cup 第4届 学生BIM＆VR设计竞赛 Theme 2014 “Sustainable Olympic Town in Tokyo Bay 2020” 2020年以东京奥运会为发展契机的新木场/辰巳地域 详细页面 获奖作品/审查结果 Virtual Design World Cup 第3届 学生BIM＆VR设计竞赛 Theme 2013 「全球化都市的可持续发展站前空间」 　～　新都市空间装置　～ 详细页面 获奖作品/审查结果 Virtual Design World Cup 第2届 学生BIM＆VR设计竞赛 Theme 2012 “Sustainable Design of Marine City” 　「海上都市可持续发展设计」 详细页面 获奖作品/审查结果 Virtual Design World Cup 第1届 学生BIM＆VR设计竞赛 Theme 2011 “ SHIBUYA　Bridge　”　人行天桥设计 　～　新都市空间装置　～ 详细页面 研讨会报告 摘要 获奖作品/审查结果

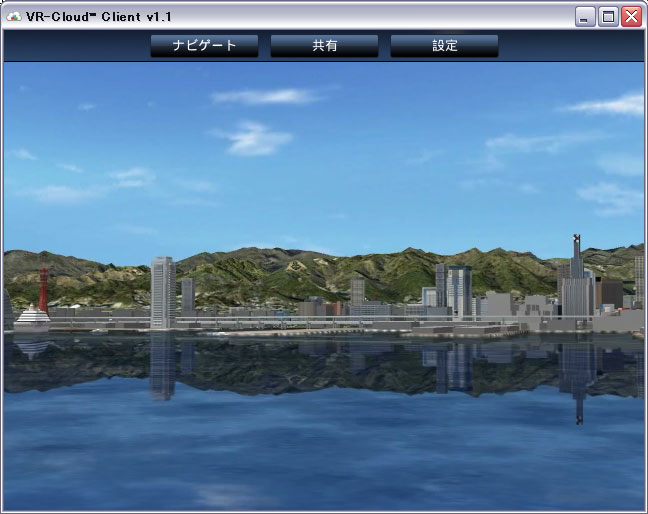

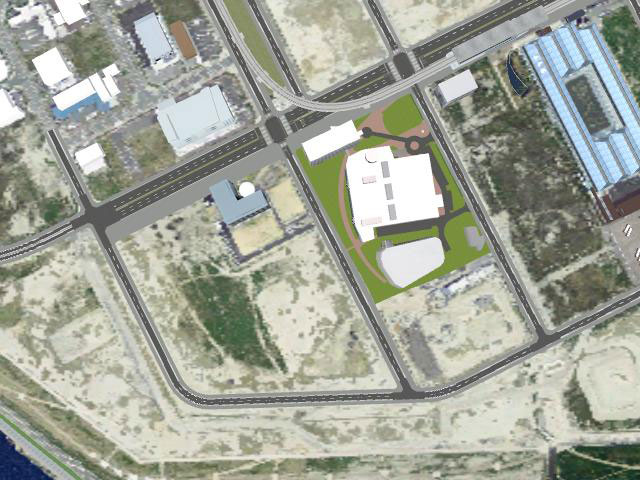

Build Live Kobe 2011 VR-Cloud®中公开课题用地的数据 Build Live Kobe 2011年，利用BIM的手法在规定时间内设计指定课题的建筑物和设施等，进行演示的在线虚拟竞赛。今年从9月7日18点开始，以社会人为对象的实务班（48小时）有8支队伍，以学生为对象的学生班（96小时）有8支队伍参加 。 这次的课题用地是神户端口岛（兵库县）。现在，在与世界最快的超级计算机“京”邻接的用地上，设计由国际性的研究中心、数据中心、保养设施等构成的“国际交流中心”作为主题。 FORUM 8继前两次参加竞赛后，这次将以合作的形式参与策划，在VR-Colud®将神户端口岛中包括课题用地在内的区域以UC-win/Road的形式VR化，在网上公开。VR再现了机场起降的样子和远景明石海峡大桥等，从各种角度来探讨课题用地。最终审查是使用UC-win/Road在VR空间内配置各参赛队伍的模型进行的，10月7日在东京-有明ArchiFuture 2011会场内举行了结果发表和表彰仪式 。 先进计算科学研究中心（FOCUS）的设施 眺望景观-波美观赏公园 京电脑前站 计划地2D

Build Live Tokyo 2010 荣获 IFC 数据融合奖 Build Live Tokyo 2010是一场以BIM融合和3D建模为主题的建筑设计比赛，比赛于10月13日至15日举行。主题是在八王子南野站附近建立媒体艺术中心。 TeamF8W16正在规划一个生态设计的媒体艺术中心，与大自然和谐共处。 运用了各种BIM应用程序，例如点云测量，各种分析，SaaS的数据公开，使用3D模型的检查。 VR演示图片 用3D扫描仪测量周围环境 探讨在VR上读取点云数据 与土木工程设计CAD的结合 使用SaaS公开发布数据 使用3D打印机输出模型

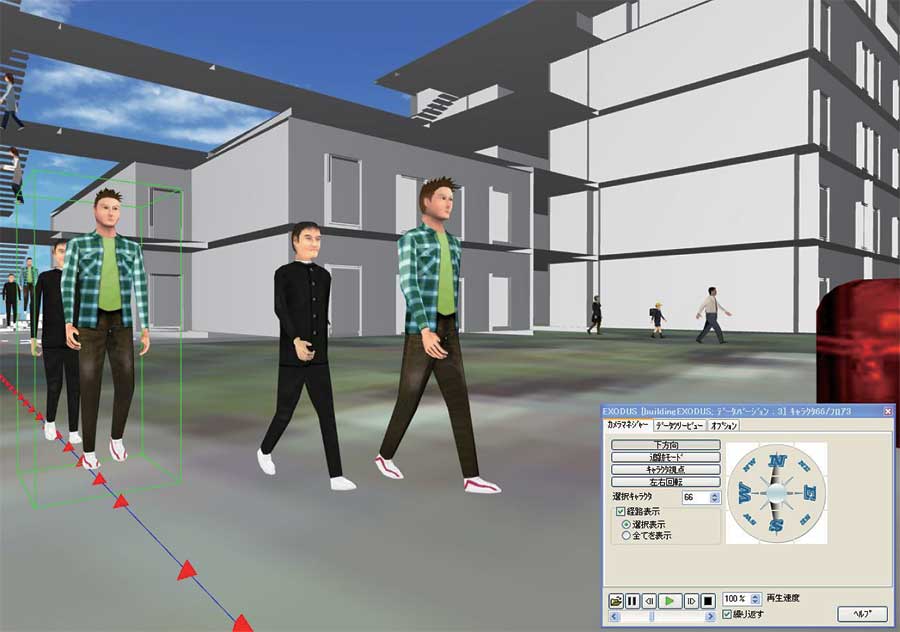

Build Live Tokyo 2009 II 获得工程奖 通过使用BIM集成解决方案“ Allplan”读取站点的IFC数据来对建筑物进行建模。 传递给分析软件以进行风环境和洪水分析的模拟。 VR演示图片 交通模拟的VR表现 Road for EXODUS （避难模拟）

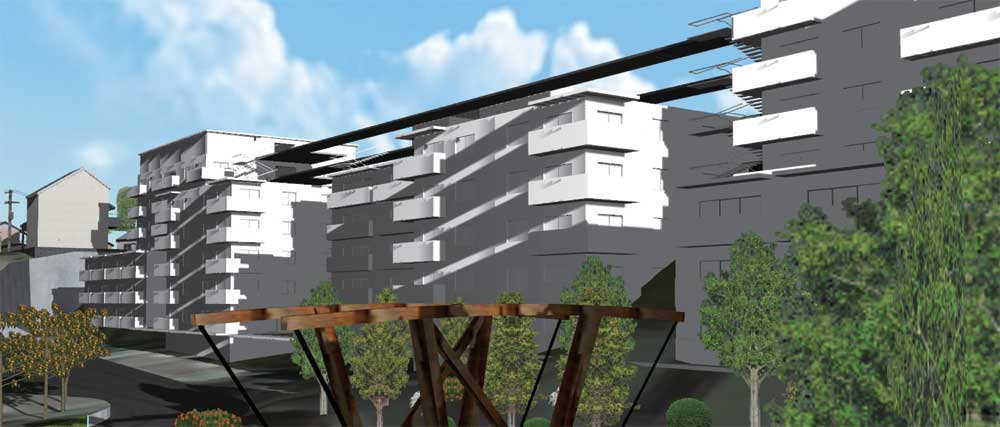

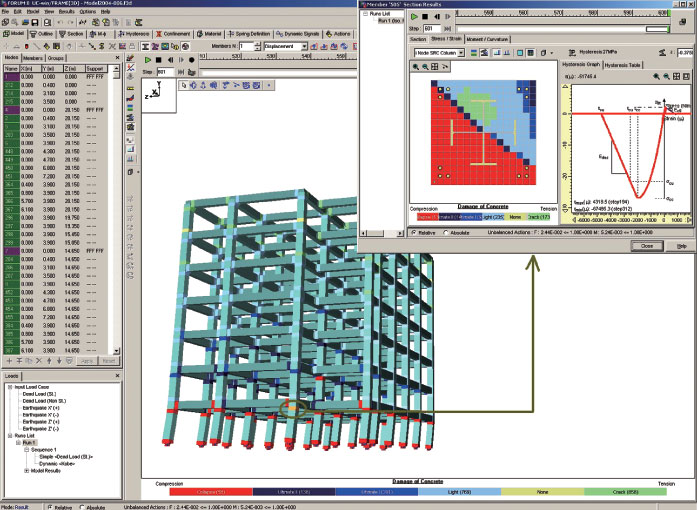

Build London Live 2009 共同获得最高奖 通过UC-win/Road制作国际比赛课题-架空岛屿的地形和交通网，设置交通流。与EXODUS联合实现集群模拟 。 VR演示图片 UC-win/FRAME（3D） （结构分析） Road for EXODUS （集群模拟）

Page Top

VR-Cloud®基于云的VR/共识构建解决方案

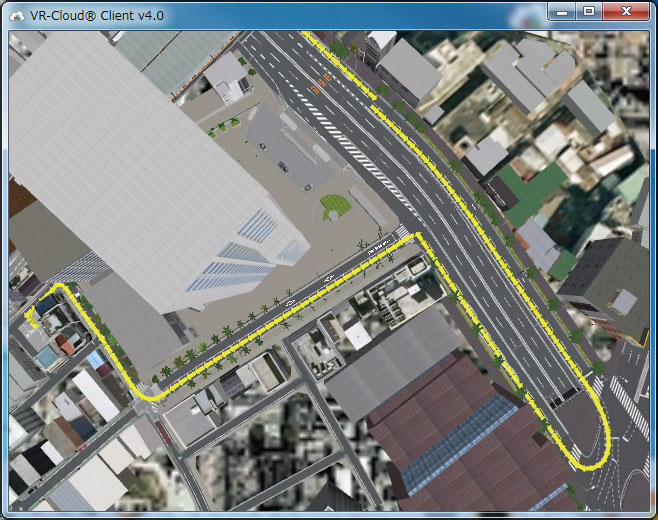

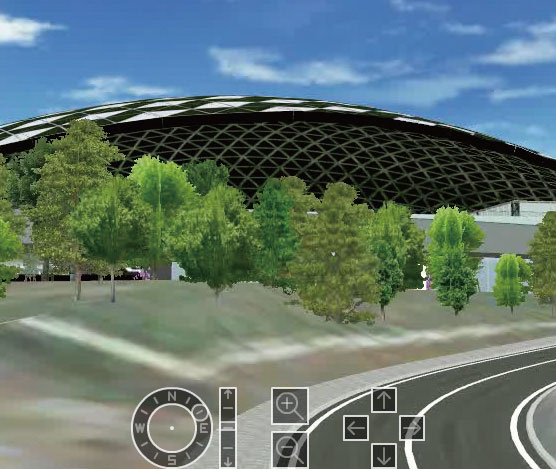

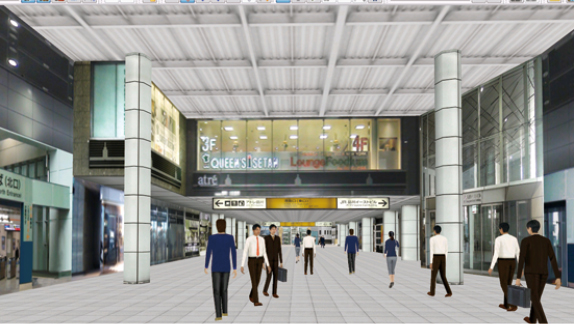

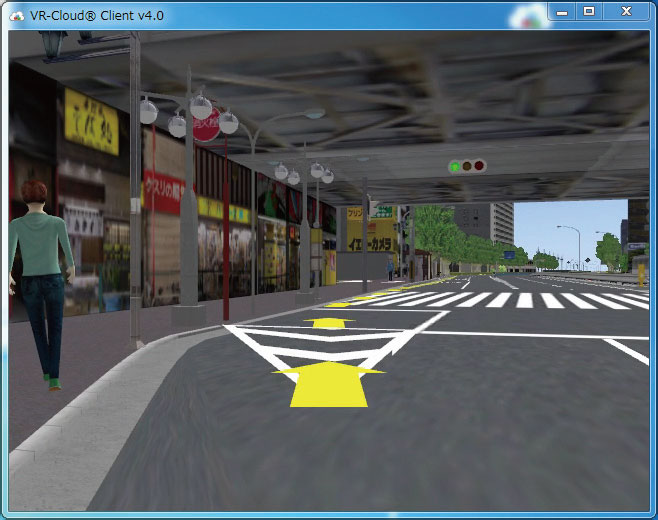

VR-Cloud®是一种在云服务器上使用3D / VR的共识构建解决方案。 只要具有互联网环境，即使是thin client（瘦客户机）也可以使用Web浏览器来操作VR空间。 　VR-Cloud® Standard 通过实施专有的传输技术“ a3S（Anything as a Service）”，性能比传统性能提高了4倍以上（与UC-win / Road for SaaS相比）。 能够流畅地进行步行和驾驶模拟。 　VR-Cloud® Collaboration 在Standard版中添加了注释功能和3D论坛功能等交流工具，可以在客户端之间进行高级沟通和利用VR全功能地VR云系统 。 　VR-Cloud® NAVI “与移动设备兼容的3D / VR导航系统”：Cloud NAVI系统，可指导特定区域的设施和位置。 搜索各种地点/设施，按目的搜索，路线搜索等 启用语音的3D导航，2D地图显示功能 GPS，加速度+地磁传感器对应的车辆检测功能 3D视点的切换、自动恢复 　VR-Cloud® Parking NAVI　　提案系统 「在线停车搜索/预订和导航系统」 该系统可以搜索并预定空置停车场并使用VR从智能手机等互联网终端进行导航。 可以帮助驾驶员找到准确地停车场并提高停车效率。 主页目录  驾驶模拟 Android™客户端操作画面面 讨论功能 Design Festival 2013场地信息 第3届 VDWC课题对象区域 3D数字城市：潮来和佐原：千叶县 xpswmm 海啸分析数据

Page Top

3D / VR工程服务

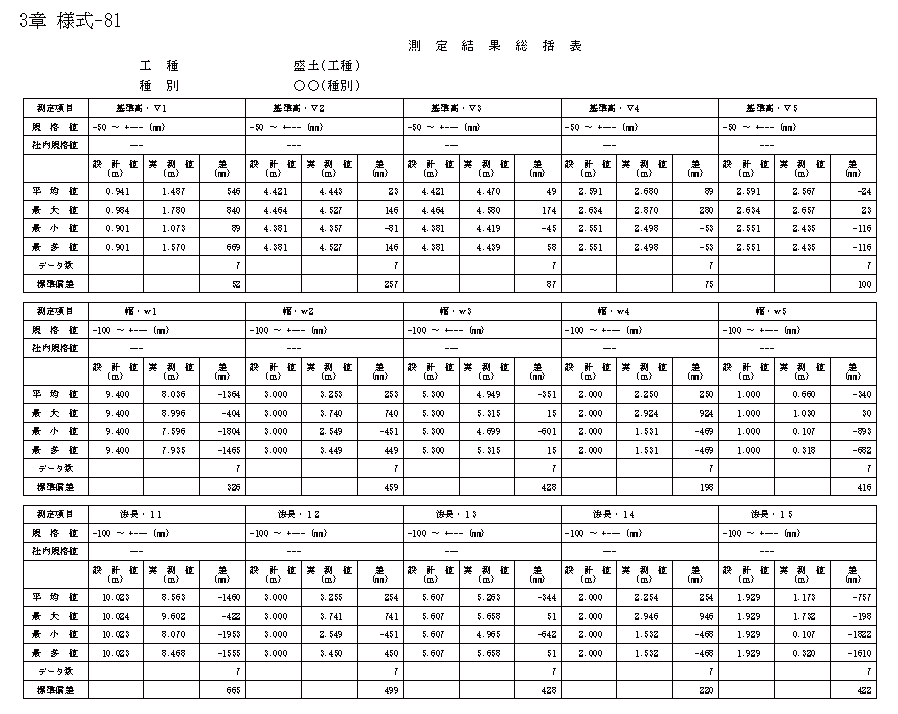

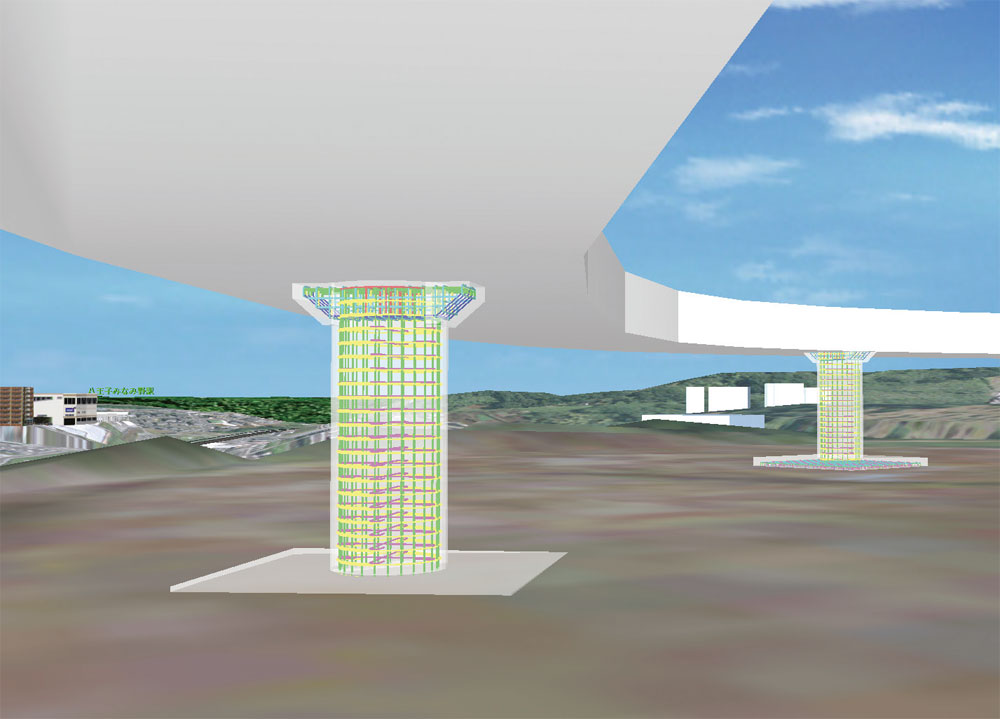

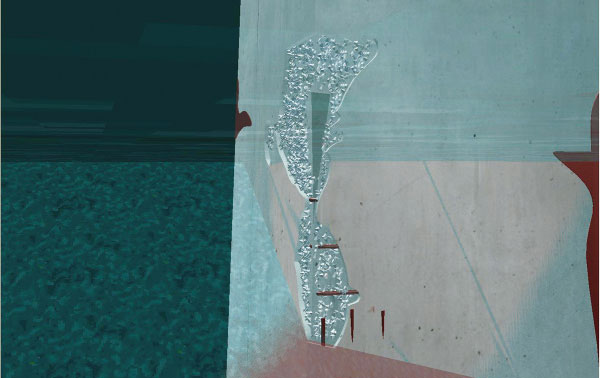

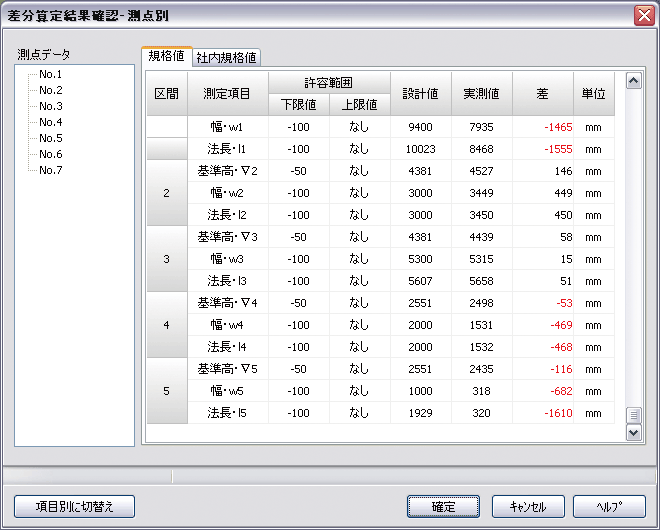

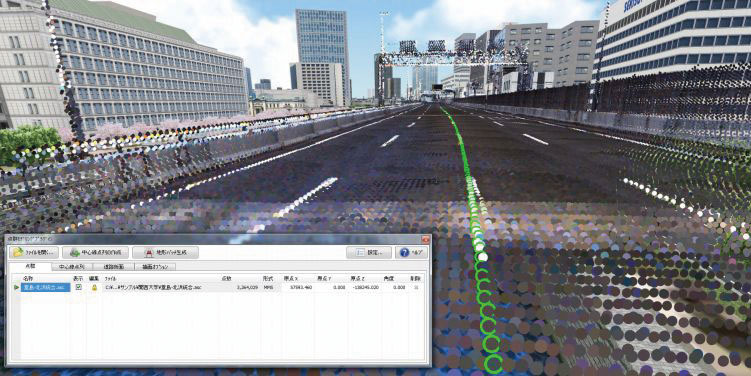

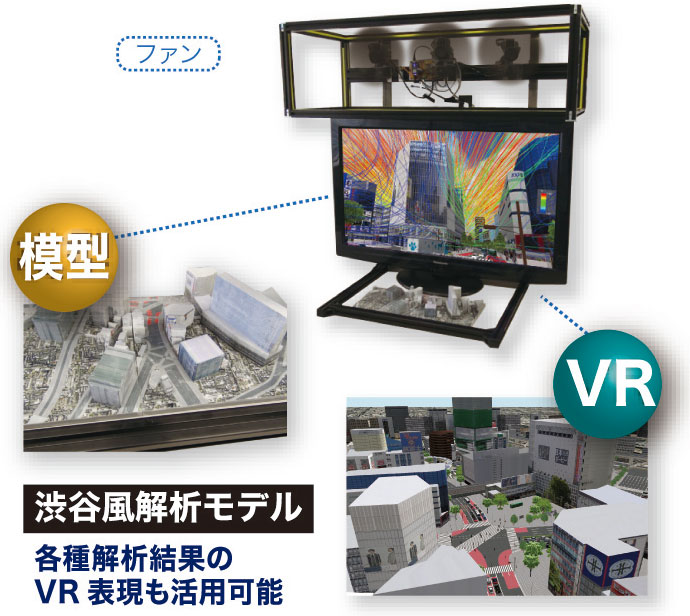

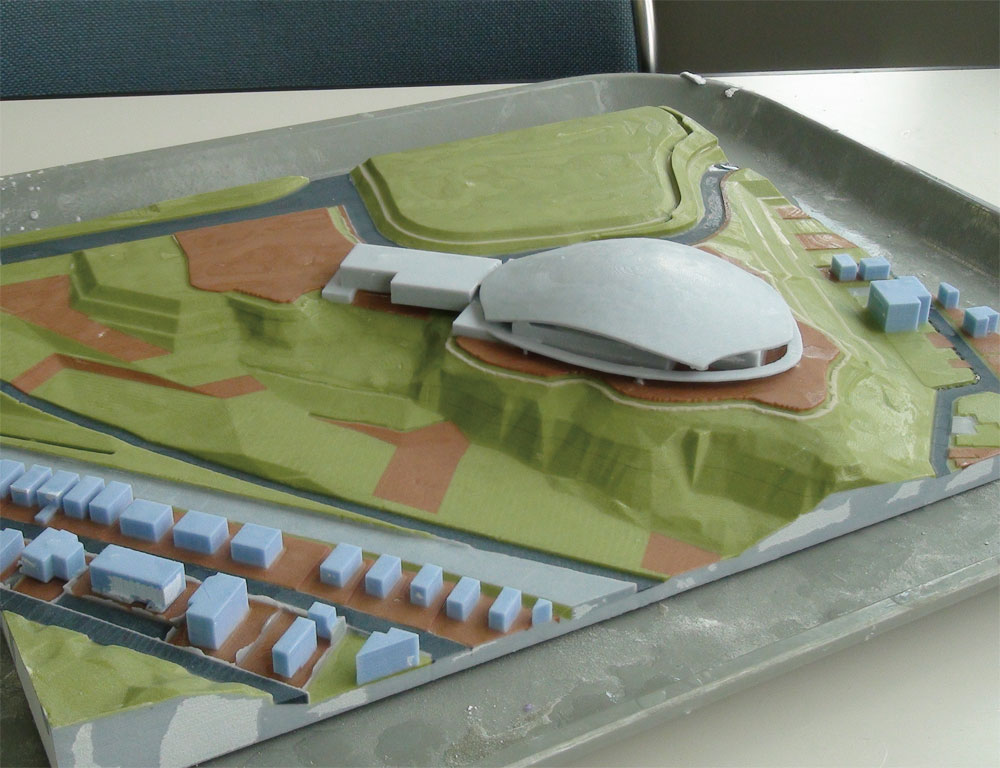

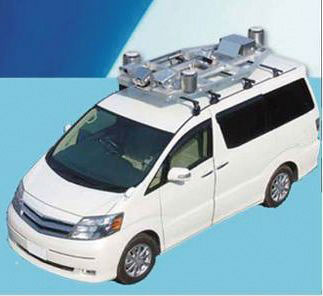

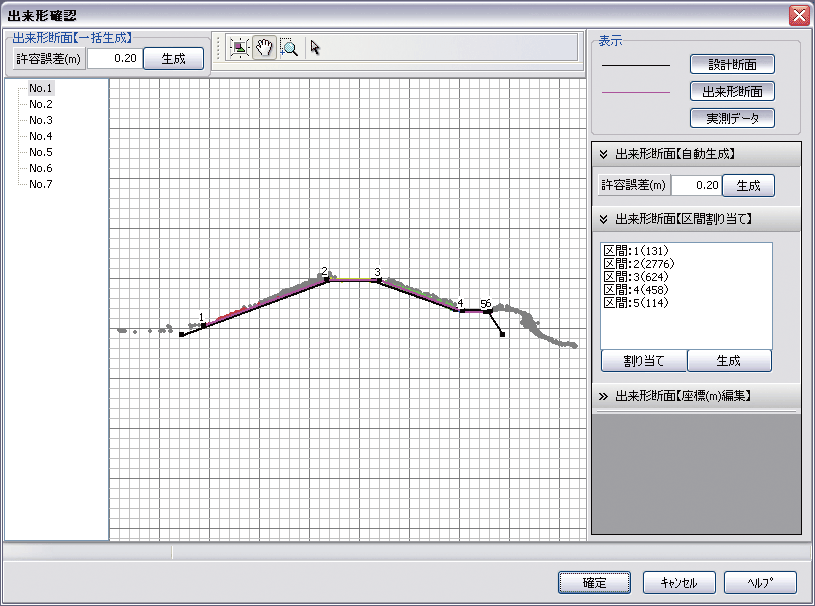

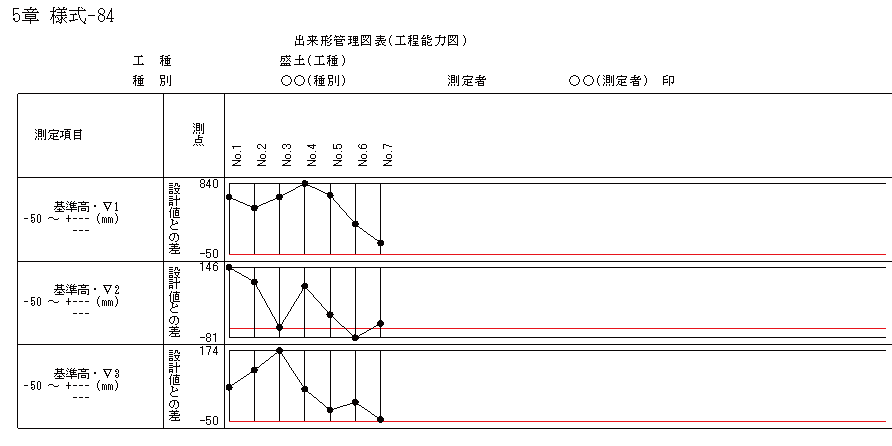

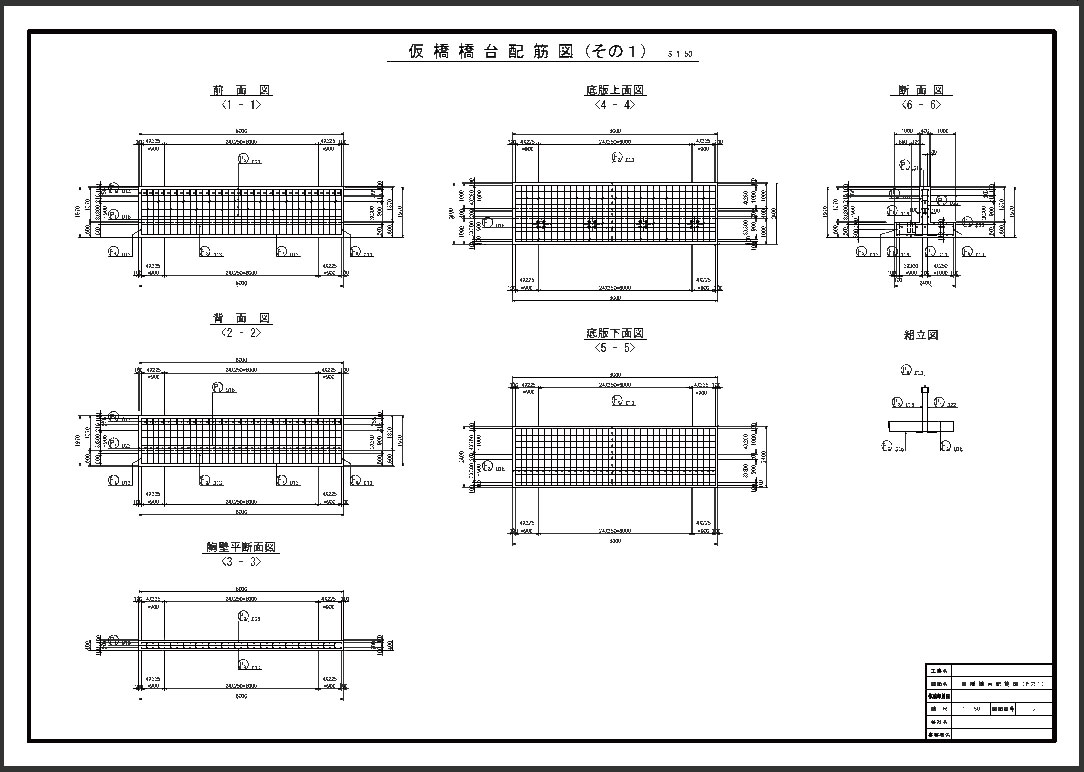

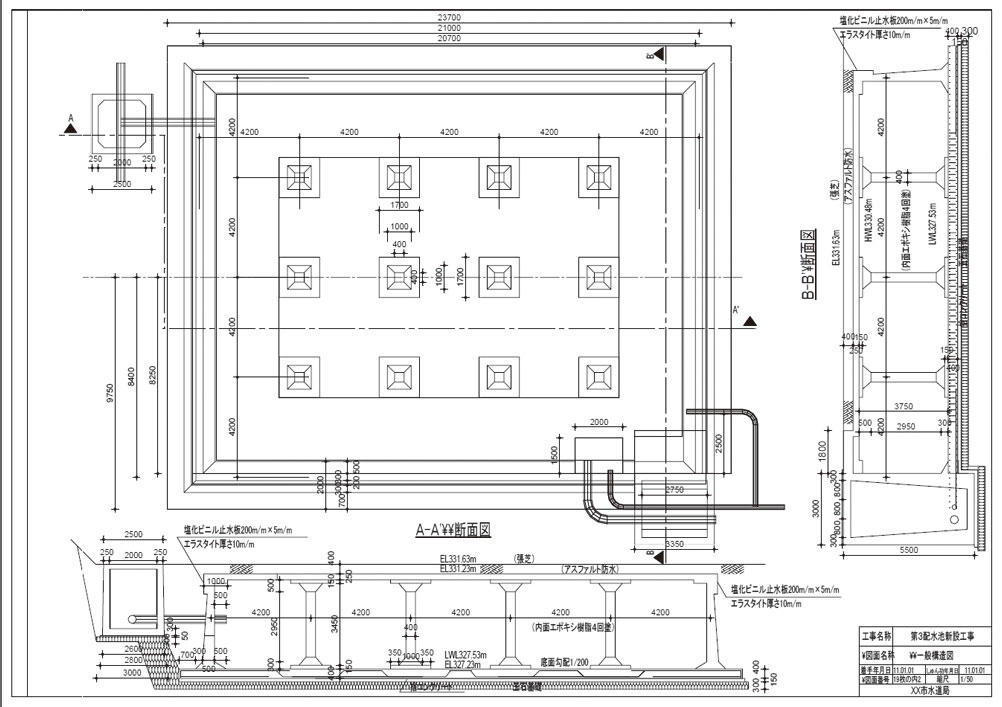

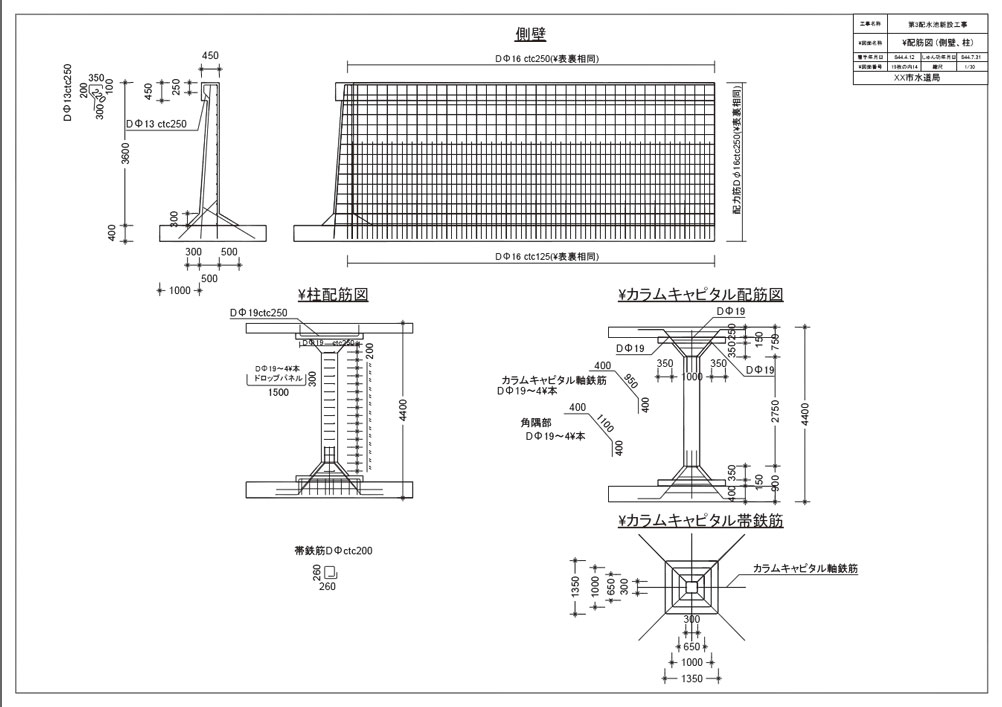

以通过3D激光扫描进行点云测量和通过UC-win / Road对点云数据进行VR建模为中心，与土木工程/建筑设计CAD和VR交换数据，创建工作管理表，输出各种图纸和3D模型，提供服务等综合解决方案。 　3D激光扫描建模服务 通过实时读取、编辑点群数据的“UC-win/Road点群建模”功能，可以对3D激光扫描仪等收集的点群数据进行各种各样的活用。计划时制作的三维模型和VR模型完成后可以进行高精度的数据验证 。 　UC-win/Road 点群建模插件 这是通过3D激光扫描仪等测量技术测量的点群数据信息，在UC-win/Road中使用的插件。可以用于构造物建模、道路制作、地形和建筑物的测量等各种各样的目的 。 导入3D VR空间并进行绘制和显示 生成地形TIN数据并使用地形补丁功能对地形进行建模 通过在3D VR空间中平行移动和旋转来精确调整显示位置 生成的地形数据可以以LandXML格式导出 　3D模型服务 使用3D打印机创建从UC-win / Road，UC-1系列，Allplan等输出的所有3D模型的实际“模型”的服务。 使用Z公司制造的最高型号的Z打印机650通过喷墨输出全色3D模型。 Web报价服务 Zprinter650 大师交界处的3D模型 （大师JCT模型是首都高速公路（株）的 获奖作品。） 第5届 3D VR模拟大赛评审 　超级计算机云®风模拟器（风体验系统） 通过将场景点放置在模型上并使用激光指示器指向模型的相关部分，可以在VR空间中复制车辆的交通模型和行人模型。 此外，通过使用Supercomputer Cloud R将其与风/热流体，噪声/声学模拟等的分析结果结合起来，可以轻松地在VR中确认各种信息。 在“超级计算机云R风模拟器”中，风扇实际上基于OpenFOAM对风流体进行分析的结果，根据模型所指向的视点发送风。 风的强度和方向也得以再现。 　3D图纸选项/报告书、图纸总服务 使用Allplan系列BIM集成解决方案创建3D和2D工程图。 我们为数据提供标准设置，例如使用Allplan查看器以彩色编码的钢筋状态。 可以将其用于各种检查，用于2D工程图，部署到具有BIM功能的软件（IFC数据转换）。 最终结果基于数据提交，并且可以作为Allplan 3D数据（兼容IFC）输出提供。 3D／2D配筋图（桥台） ●以现有结构物为对象的损伤部位和修复状况的3D表现样品模型 露出钢筋的示意图 水下的Junca（容卡）示意图 损伤（左）／补修后（右） ●配水池样品模型 配水池模型 　3D扫描能力管理VR建模服务 通过3D激光扫描和3DVR建模的组合比较来进行形态管理。根据客户提供的基本设计数据和现场实测数据（FORUM 8也可以进行点群数据的测量），以此为基础制作3DVR模型数据和形状管理表单后提交。 填方和点云数据的叠加 　UC-win/Road 3D点云/工作管理插件 作为UC-win / Road插件运行，并测量与设计数据（设计值）和点云数据（测量值）的各种差异，以创建各种工作管理表。 如果已经具有设计数据（例如LandXML），则可以通过3D激光扫描获取成品来轻松创建表单。 ●国土交通省依据《土木工程通用规格书、施工管理基准等》中的“（3）土木工程施工管理基准及标准值”（但是，仅限于土木工程（填方、挖方）、道路土木工程等）。 ●填方形状和挖方形状（包括线性）是利用UC-win/Road的道路编辑功能输入的。也可以导入LandXML数据 ●成形管理基准及规格值 测量项目 规格值 基准量▽ -50 法长l l＜5m -100 l≧5m 法长-2% 宽度　w1，w2 -100 输出管理图表（工程能力图） 差分判定 输出管理图表（工程能力图） 测量结果总结表

Page Top

提高设计品质和业务效率的BIM软件 Allplan2017

Allplan是由德国CAD制造商Allplan公司（Nemetschek集团）开发的BIM/CIM综合解决方案。基本设计图、渲染图象、演示图象、详细施工图、数量计算、累计等，可以连续地设计、表现建筑物生命周期中所需的所有信息 。 界面 　追求便利性。可以自由自定义的界面 在绘图环境中追求易用性。 使用工具调色板和工具栏，可以根据自己的喜好自由设置界面，例如显示图标还是更改显示位置。 配备了功能强大的捕捉工具的绘图光标也提高了工作效率。 在2D绘图中进行的绘图和编辑会立即反映在3D屏幕的3D模型中，因此可以在多窗口中同时检查它们并同时继续进行。 工程导出、分发和管理功能 Allplan 2013 的界面 　Allplan Exchange 通过项目导出、分发和管理功能，确保可用性和透明度。

BIM建模 　多种高功能对象和构件制作工具 除了柱子、梁、地板、墙壁等基本的部件制作工具之外，还使用高性能对象（窗户、门、楼梯、正面等部件）制作建筑模型。可以组合每个对象的各种类型，快速创建高级计划。另外，如果用平面图、立面图、同位素图对结构部件和对象进行输入和编辑，3D画面的立体模型会实时反映变更，可以直观地确认部件的结合、切断、交叉、部件表面的贯通等，同时进行操作。 楼梯，门和扶手等高性能物体 与高级对象 快速和高级的设计创建 具有平面管理器功能 集体管理建筑结构 　通过添加房间属性有效地布置和计算整理材料的数量 只需通过使用光标指定范围，即可自动检测墙壁的轮廓并添加room属性。 这使得可以在执行数量计算时计算房间的装饰材料的数量。 通过预先设置墙面材料，天花板材料和地板材料等饰面材料，可以一次将饰面材料放置在整个房间中。 房间工具属性 参数 　使用模板轻松创建复杂的外墙和扶手 各种各样的设计都可以使用，例如立面和扶手等模板。 使用幕墙和玻璃砖等各种图案，可以通过编辑模板轻松设计复杂的形状。可以在3D屏幕或等轴测图上检查对象的形状的同时进行输入和编辑。 外墙模板示例 　Allplan SmartParts 参数化AllplanCAD对象的3D建模功能允许创建模型，从而改善了构建模型的质量。 　直观的图纸和简单的数量计算 部件创建工具可提供直观的图形，其中包含许多有关柱，梁，平板，墙，地基等的命令。 由于每个成员都拥有3D信息，因此会自动与2D图同时创建3D图。 此外，可以通过在3D屏幕上设置图形设置并将属性分配给成员来计算体积设置（例如体积，重量和面积）。 等距显示 在多窗口中同时查看2D工程图和3D模型

配筋 　快速创建配筋图和加工图纸 　制作条形钢筋的配置图 通过指定、配置钢筋的形状来配筋。具备主要的钢筋形状数据，可以简单地生成任意形状和调整配筋后的形状。如果使用事先准备好的主要配置模式的FF组件功能，可以制作更高效的配置图。 三维配筋功能 从三维配筋模型制作的加工 对柱子、梁的配筋 　制作网状钢筋的配置图 和棒钢筋一样，输入钢材规格、钢筋直径、钢筋覆盖和钢筋间距等信息，根据事先制作必要的配筋模式，可以进行板钢筋和墙壁钢筋等网状配置 。 网格结构的定义 网格配筋 　Element Plan 最大限度地减少钢筋组件文档中的错误，并减少设计，计算，钢筋和文档编制时间。 　Reinforcement Labeling 重新设计了钢筋和网状钢筋的标签。 放置钢筋并更有效地创建钢筋BIM模型。 　Reinforcement Visualization 通过显示不同的直径和颜色以及最喜欢的支持功能，有效地控制钢筋排列信息。

Page Top

数量计算 　通过计算各种材料量来计算大约的建筑成本 由于可以通过体积，面积，重量等各种计算方法从钢筋，模板，混凝土等的结构量到墙体材料和地板材料的精加工量来计算结构件的数量，因此可以把握施工成本。 各种表示数量的指示器 　钢筋数量以简单易懂的方式表示为数量表 钢筋数量是根据钢筋布置期间设置的信息计算的。计算结果以数量表表示，可以根据需要自定义项目。 可以检查每种类型的钢筋的单位重量，每件质量，总重量等。 钢筋形状列表 数量公式定义 具体数量的数量计算 　图形显示模板形状 对每个构件（例如柱，梁，平板，墙，地基等）执行的数量计算结果在2D工程图上显示为数量表。创建数量报表时可用作基础图。 模板数量计算 　计算每种工作类型的精加工量 可以通过预先分配工作类型属性来计算每种工作类型的整理数量。可以根据饰面材料的类型使用各种计算方法，例如点数，长度，面积，体积等。 工种 混凝土工程 / 抹灰工程/ 砖石工程 / 油漆工程 / 瓷砖工程 / 石材工程 / 设备工程 / 模板工程 / 加固工程，钢架工程 / 保温工程 / 拆除工程 / 新建工程 / 外部建筑工程，种植工程 项目 未完成的结构，完工 / 房间，楼梯 / 固定装置 / 关键计划 / 预制 / 测量 / 扶手，围栏 / 成本管理器 / 对象管理器 / 城市设计 / 建筑面积 可以创建的数量表的类型 　数量指标 数量指示器在工程图上显示数量和图形化的施工成本，以便直观确认。 还可以显示每个属性的图形，因此可以掌握每个设计阶段的估计数量和建造成本。 *需要与Allplan BCM合作来显示建筑成本。 随时查看最新的数量指标

Page Top

2D工程图/ 3D模型 　配备各种绘图功能，可以流畅的结合2D绘图和3D模型 可以使用多种功能来提高绘图效率，例如可以引用2D绘图上的外部文件的XRef功能以及可以通过定义要重复使用的成员轻松绘制3D模型的智能符号功能。 还可以从创建的3D模型中切出任何横截面。 使用高性能对象创建3D空间 　从3D模型生成横截面 可以通过创建的3D模型的截面生成来检查2D工程图。创建截面时，可以通过设置自动添加尺寸线和尺寸值。因为可以在任何位置生成截面，所以可以使用它来创建截面。 从3D模型切出的2D图 　干扰检查功能 轻松快速地检查组件之间非常复杂的细节。 　DTM功能 使用DTM（数字地形模型）功能可以创建和编辑地形数据。使用DTM颜色功能，可以用颜色表示高度间隔，还可以绘制轮廓线。还可以在地形中定义道路和街道以及城市规划功能。 DTM（数字地形模型） 　XRef（外部参考）功能 可以将XRef文件插入到图形中以引用外部图形文件（NDW文件或DXF / DWG / DGN文件）。 XRef文件的显示反映了在链接的外部文件中所做的更改。 使用外部参照功能放置相同图案的内部 　Architecture Shadows 将建筑物在区域、视图和暗线图像中的阴影直接从模型生成到三维建筑物 。 　根据布局功能的发表资料的丰富多彩的展示方法 如果使用布局编辑器，可以根据一个3D模型简单地制作多个设计图书。制作的数量表也可以配置。 选择文件并布局 　制作表现力丰富的动画 通过用动画表现3D模型，可以制作直观且容易传达的演示文稿。模特的透过设定、每根钢筋的颜色区分、建筑物的质感表现等，可以随心所欲地进行自定义。 透明布局模型动画 动画表现

Page Top

数据协作 　与IFC等各种各样的数据形式联合 IFC（Industry Fundation Classes）是IAI面向建筑业界提案的标准文件形式，除了图形数据之外，还具备部件属性数据的三维建筑模型数据，可以以各种各样的3D、2D的文件形式进行数据交换。另外，通过与UC-win/Road、各种解析软件等FORUM 8产品的合作，可以进行建筑物能源、火灾、避难、泛滥、交通网络、构造等各种分析，以及基于VR的可视化模拟。 导入 AutoCAD dwg , dxf , dwt , dxb MicroStation dgn PDF、PDF-A、3D-PDF pdf IFC ifc CINEMA 4D c4d SketchUp skp Rhino 3dm STL stl VRML wrl Hpgl/2 绘图仪文件 plt , hp , hpg , hpl , pm 3D Studio 3ds Adobe Illustrator ai 导出 AutoCAD dxf , dwg , dwf MicroStation dgn PDF、PDF-A、3D-PDF pdf IFC ifc SVG svg Hpgl/2 绘图仪文件 hp, hpg , hpl , pm RIB iTWO cpixml SketchUp skp Google Earth kml CINEMA 4D c4d , c4u Rhino 3dm STL stl VRML wrl Universal 3D u3d 3D Studio Max 3ds 可通过Allplan导入、导出的文件格式
