測量、土木工程綜合軟體
使用該軟體可更有效地推進地圖製作、用地佈置、道路/鐵路/住宅地以及環境影響調查等各類企劃。
開發商 : 澳洲 12d Solutions社(http://www.12d.com/ )
市場合作協議 |
◆FORUM8公司與12d
UKLimited簽署市場合作協議 ('10.04.20掲載) FORUM8以開發UC-win/Road for 12D Model為契機極力推廣歐洲市場。向歐洲的12D Model使用者提供FORUM8的VR產品,向UC-win/Road使用者提供12D Model建模和設計技術。 >> 12d UK Ltd / 12d Solutions社 http://www.12d.com/ |
12D軟體
■程式的特點

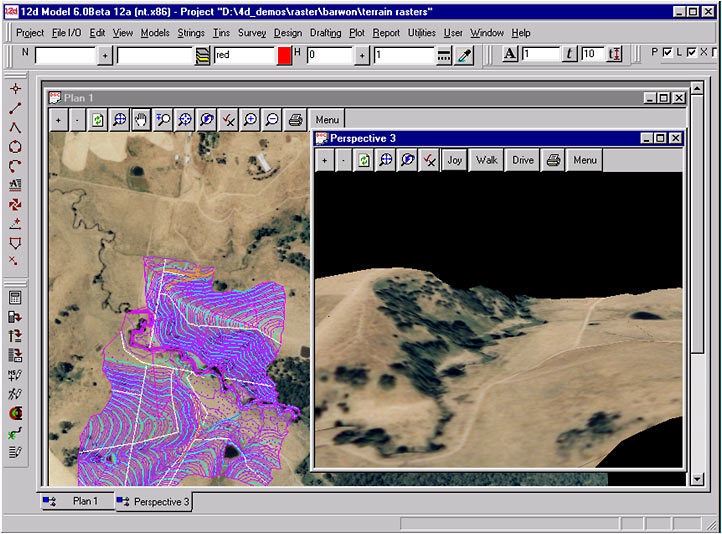

■基礎產品‐DTM Builder
12d
Model基本產品包含了三角測量、Routine與分段等製作數字地形模型(DTM或TIN)製作時必要的所有選項。
本基礎產品面向土木以及測量行業而開發、工作流程符合以往的設計思路。

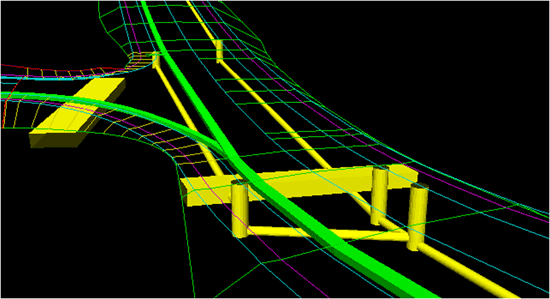

並含有實現土木設計以及測量建模的2d、3d、4d、用戶界面、管道、文字、Super-string等字串。

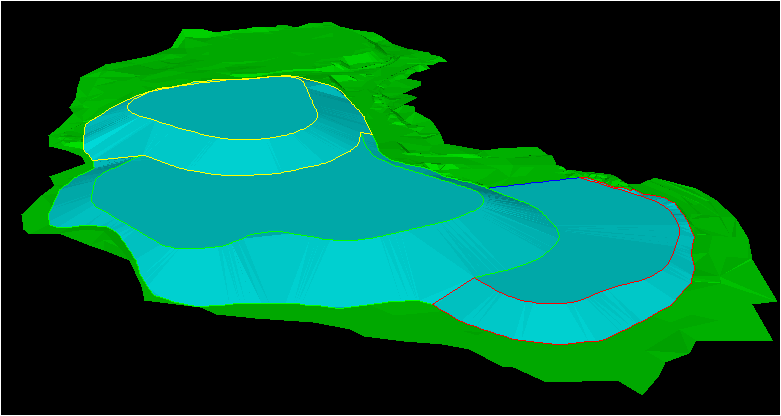

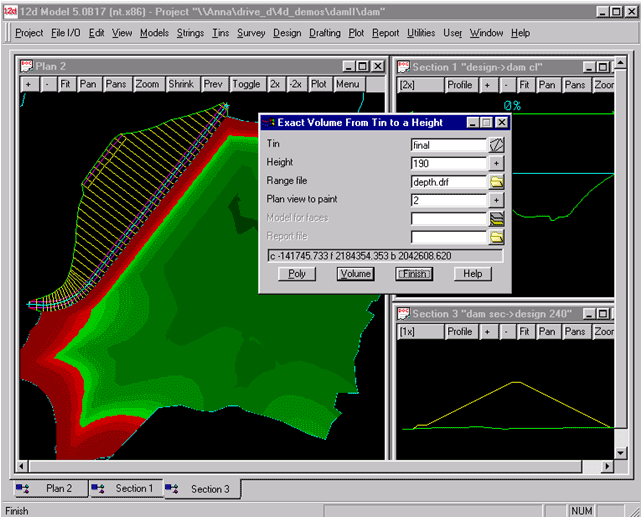

■土量計算、Tin分析與土木作業
用於計算使用者定義多邊形的土工量。主要計算三角測量的模型與固定高度間、2個三角測量模型間的土工量。還可算出挖掘與填補範圍的土量計算書。之後區分不同標高來顯示深度。
三角測量分析模組含有計算表面積、等高線、三角測量交線的選項。可有效應用於土木利用調查、製作計劃以及其他土木設計作業。

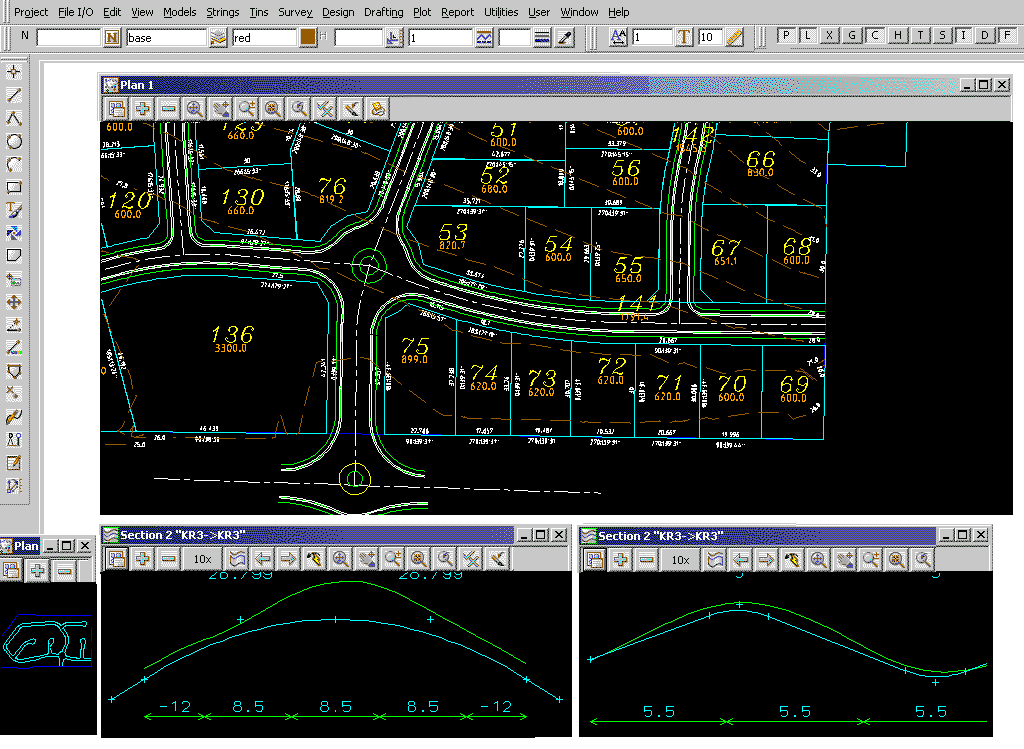

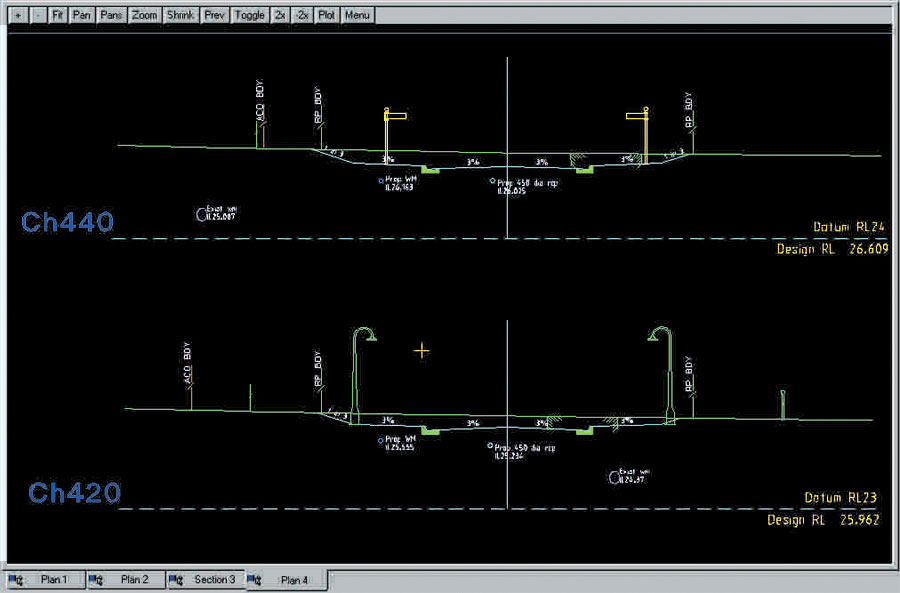

■詳細設計

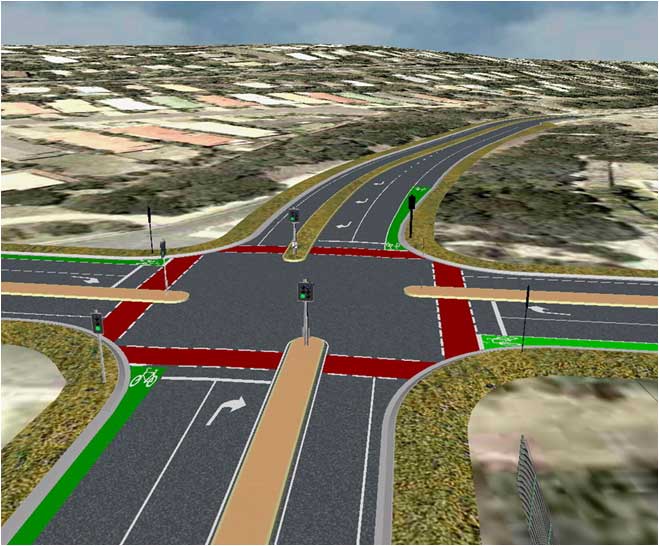

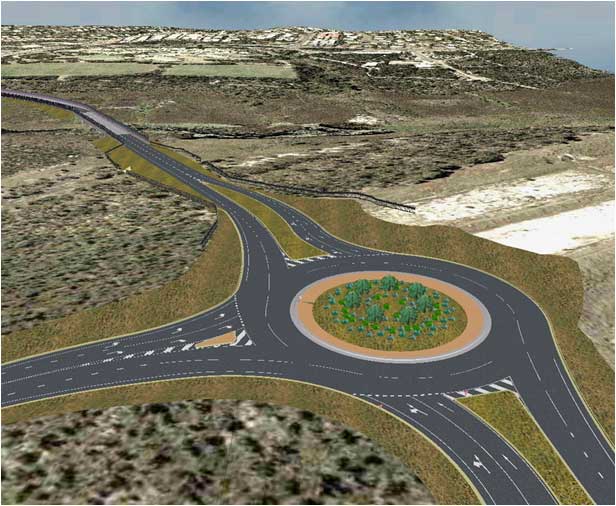

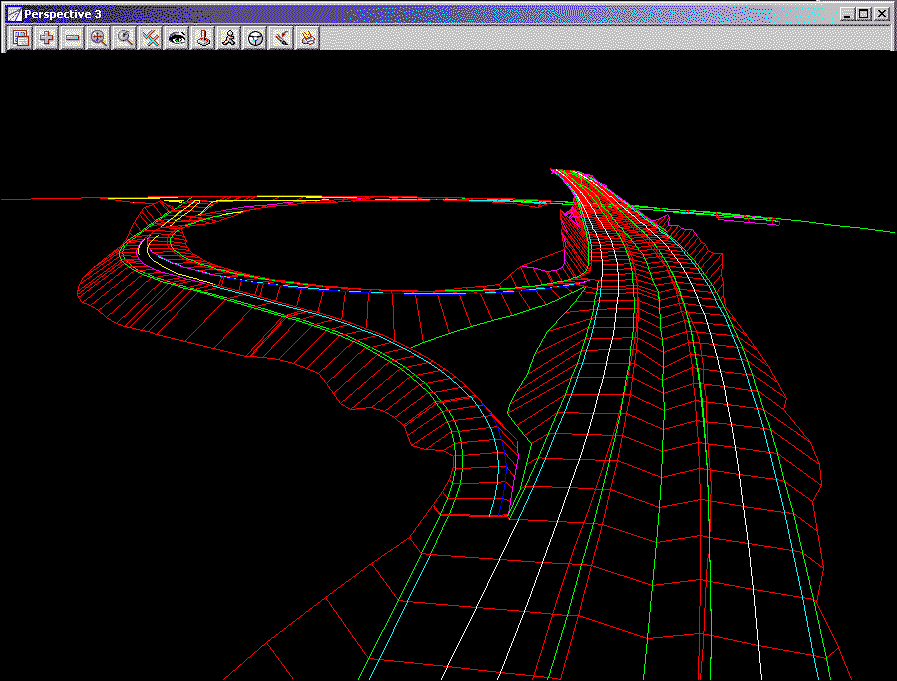

用於土木設計作業的工具。可設計一般道路、複數車道的高速公路,追加交叉路口以及交流道。使用詳細設計模組可相互設計複雜的土木工程。
■模組功能

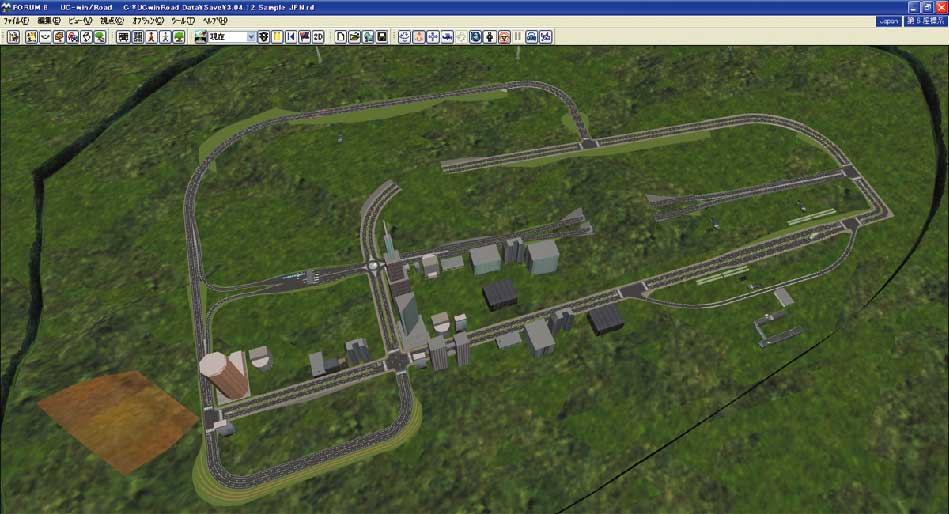

UC-win/Road for 12D Model UC-win/Road 外掛程式
(1) UC-win/Road向12d Model轉換

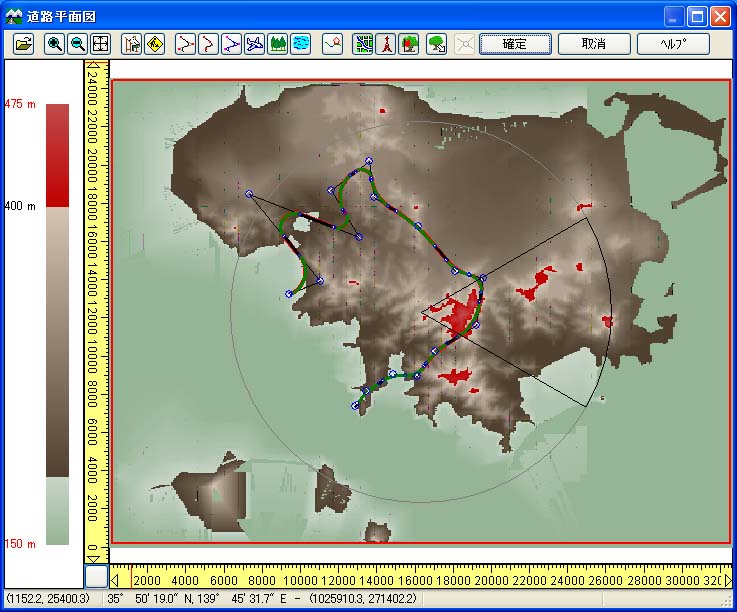

■地形數據的連動
UC-win/Road的地形數據在《12d Ascii file format》的Tin上互換輸出。
■道路數據的連動
可分為平面線形、縱斷線形、橫斷面數據。
在12d
Model中,平面線形與縱斷線形是將輸入數據、橫斷面數據作為結果數據處理的,所以可將橫斷面數據以外平面線形與縱斷線形轉換輸出。
更可將UC-win/Road道路數據指定變換為「12d Ascii file
format」的Alignment 或 Super Alignment
。
(2) 12d Model向UC-win/Road轉換

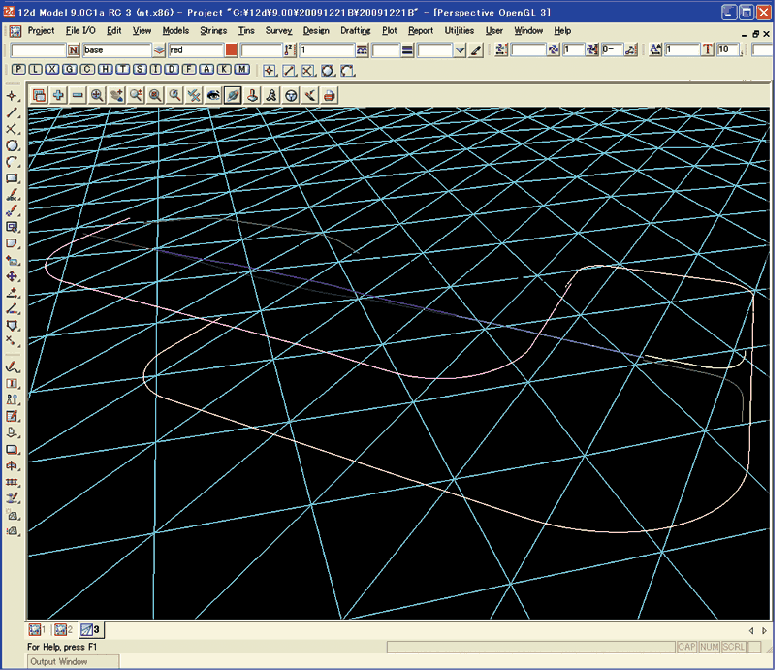

■地形數據的連動
12d
Model中地形模型是作為Tin(三角形網)數據結構處理的,對地形範圍沒有限制。
在UC-win/Road中、地形模型由網格數據構成。
地形範圍是無限制的,根據地形範圍的大小網格大小不同。
爲了表現更詳細的地形、UC-win/Road還可以產生地形補丁。
12d Model地形模型可以指定變換為UC-win/Road的地形或地形補丁。
■道路數據的連動
12d Model包含Alignment與Super Alignment的2種方法。該外掛程式可以將道路數據指定變換為 Alignment或Super Alignment
產品價格
■產品價格
產品名稱 |
價格 |
產品構成 |
---|---|---|
12d Model | OPEN ※ | 12d Model 本體 |
UC-win/Road 12D Model 外掛程式 | OPEN | 單獨外掛程式 |
■浮動授權價格
額外支付定價的40%,將可以在任意地點和任意PC上使用。
產品名稱 |
價格 |
---|---|
12d Model | OPEN※ |
UC-win/Road 12D Model 外掛程式 | OPEN |
訂閱價格
■服務內容
・免費提供版本升級 ・電話技術諮詢服務
・諮詢服務(電子郵件、FAX) ・下載服務 ・維護資訊傳送服務
產品名 | 第1年訂閱費用 | 往後每年 |
---|---|---|
訂閱(UC-win/Road 12D Model 外掛程式) | 免費 | OPEN |
訂閱(UC-win/Road 12D Model 外掛程式 浮動授權) | OPEN |
■租賃授權:短期使用,價格低廉。
■浮動租賃授權:透過網路認證,可以在任意地點、任意電腦使用。
■臨時租賃授權:可以在現有產品授權的基礎上臨時增加授權數量。以租賃許可期限(1到3個月)為單位進行授權,並根據使用記錄進行收費。提前預約,可享受租賃授權15%的價格優惠。可透過使用者資訊界面申請。
※租賃授權或浮動租賃授權開始后無法更改期限,如需延長期限需要再次申請。
租賃授權/浮動租賃授權
■租賃授權
產品名 | 1個月 | 2個月 | 3個月 | 6個月 |
---|---|---|---|---|
UC-win/Road 12D Model 外掛程式 | OPEN | OPEN | OPEN | OPEN |
■浮動租賃授權價格
產品名 | 1個月 | 2個月 | 3個月 | 6個月 |
---|---|---|---|---|
UC-win/Road 12D Model 外掛 | OPEN | OPEN | OPEN | OPEN |
