等流の計算 Ver.8

レベル1,1a,2,2a,3の等流計算

等流の計算 Ver.8

初版リリース:2010.01.25/最新Ver.リリース:2023.06.30

¥74,800(税抜¥68,000)

関連製品:等流・不等流の計算・3DCAD

プログラム概要

建設省河川砂防技術基準(案)同解説-調査編で定義された、レベル1、1a、2、2a、3の平均流速公式、またはクッターによる平均流速公式を用いて等流の計算を行います。また、限界水位、限界流速、限界勾配の算出も可能です。断面形状は、閉断面(円形、幌型、馬蹄形など)、開断面(河川断面、任意形状など)ともにサポートしています。

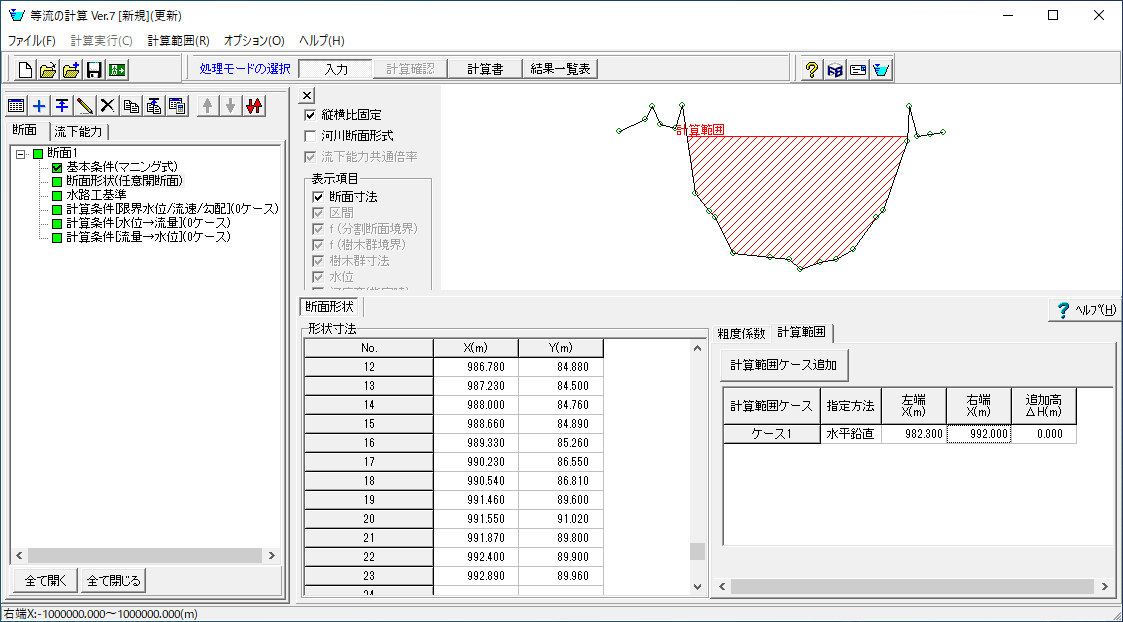

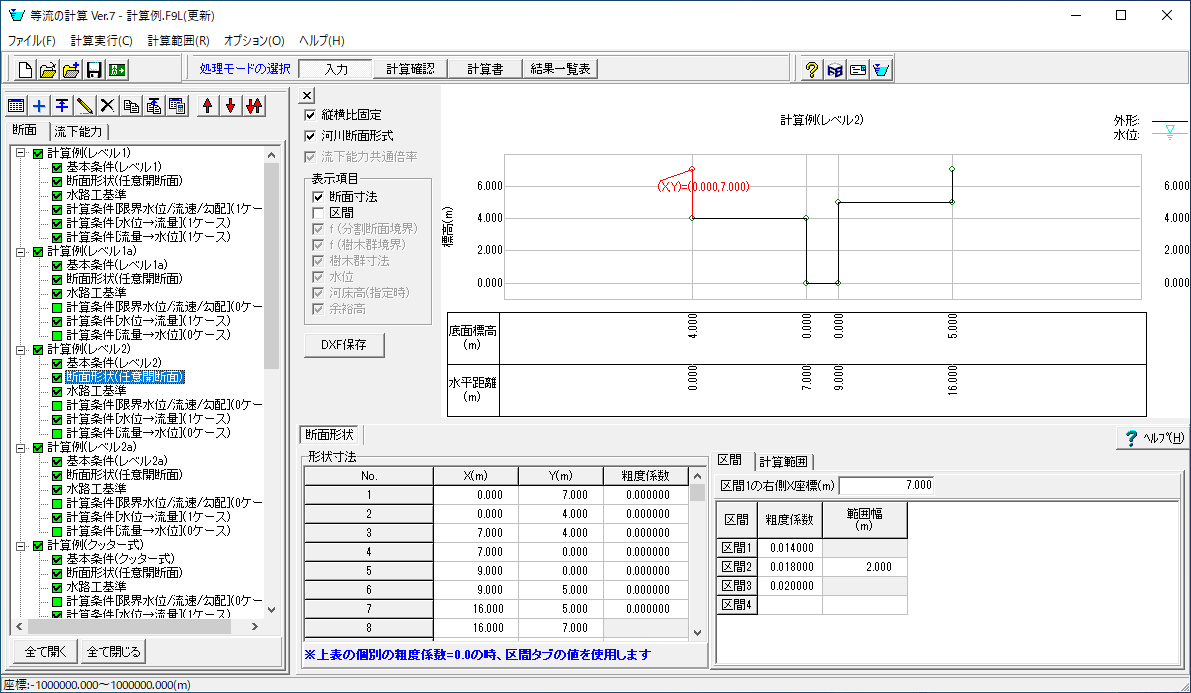

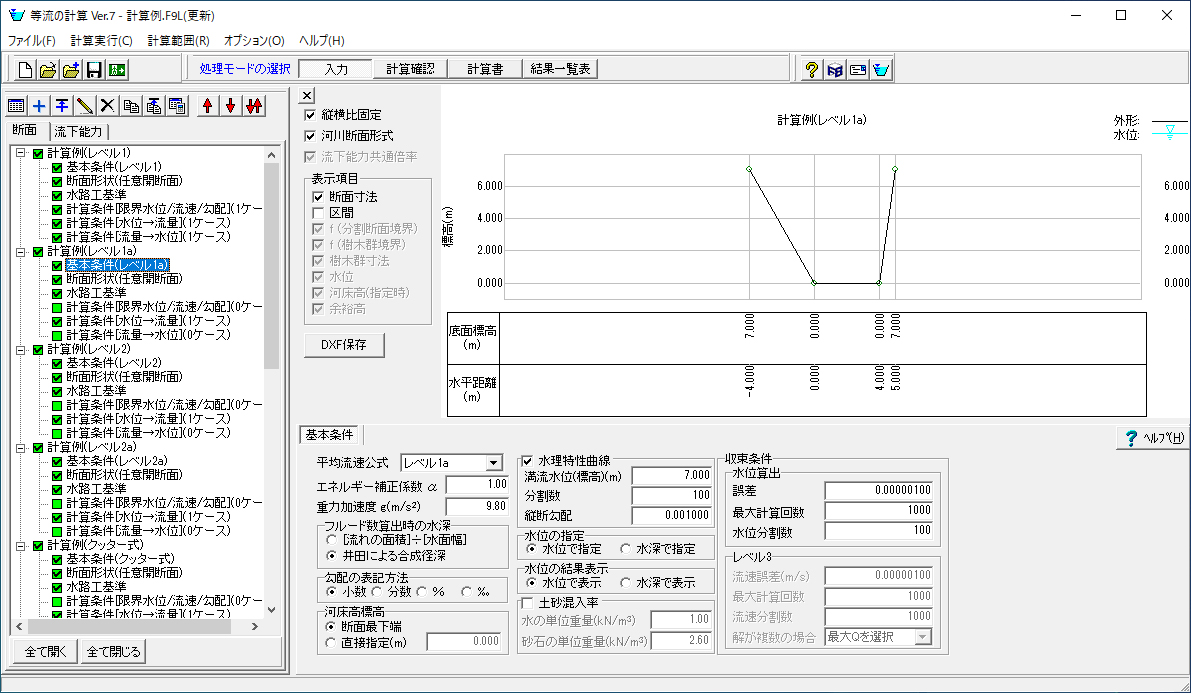

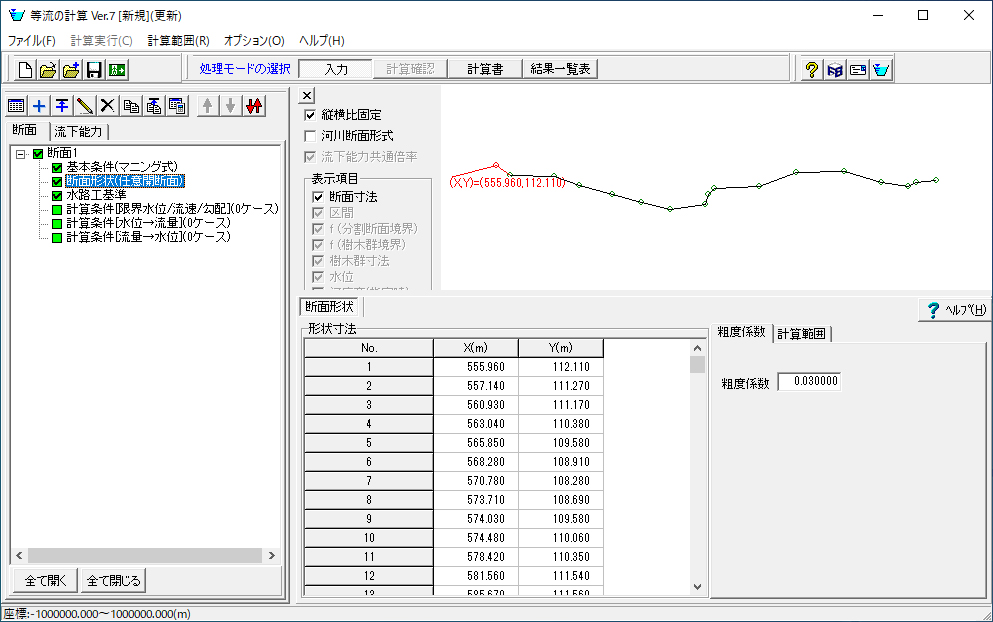

▲メイン画面

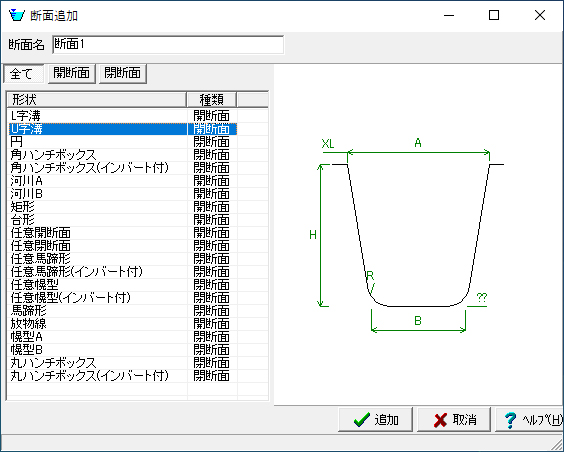

▲断面作成画面

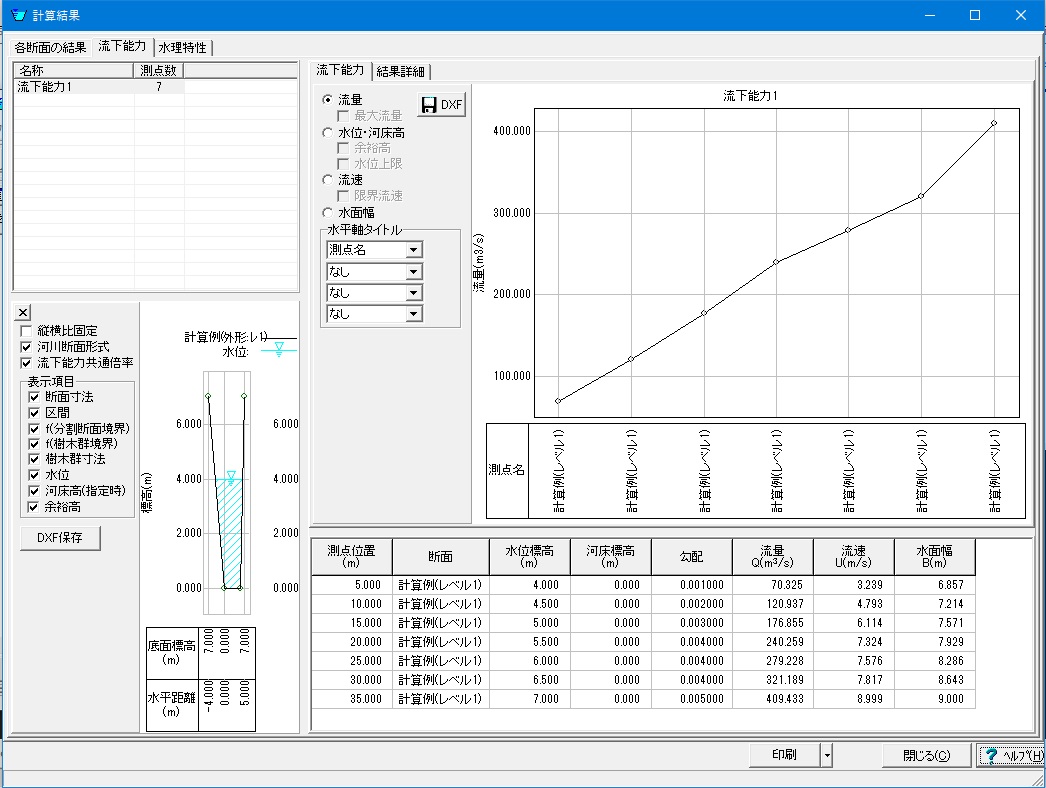

▲流下能力画面グラフ

Ver.8.0.0 改定内容<2023年 6月 30日リリース>

  1. 任意開断面、任意閉断面のR付形状に対応
  2. 用水路、排水路の壁高計算機能追加
  3. 「アーチ矩形」、「アーチ矩形(インバート付き)」断面追加

関連情報

◆新製品情報
等流の計算 Ver.8(Up&Coming '23 新年号掲載)
◆サポートトピックス
不等流計算による河川の流下能力の算定 (Up&Coming '21 新年号)
断面サイズの不足により収束しない現象について (Up&Coming '18 新年号)
◆関連セミナー
河川シリーズ体験セミナー

プログラムの機能と特長

基本条件

  • 水位から流量、流量から水位、フルード数、限界水深、限界流速、限界勾配を算出します。
  • 水理特性曲線、流下能力関連のグラフを作成します。
  • 土砂混入率を考慮した等流計算を行います。
  • 余裕高の計算および照査機能(余裕高照査、流速照査、流れの安定性照査、流量比率の照査)が可能です。
  • 等流計算条件の一括入力機能が可能です。

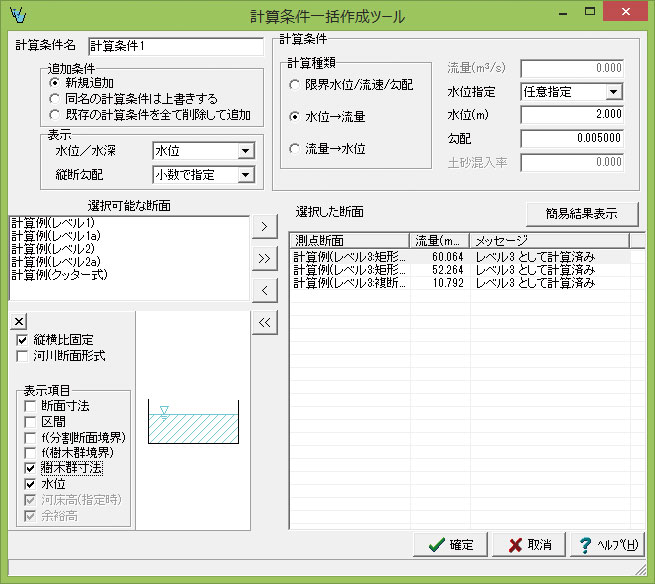

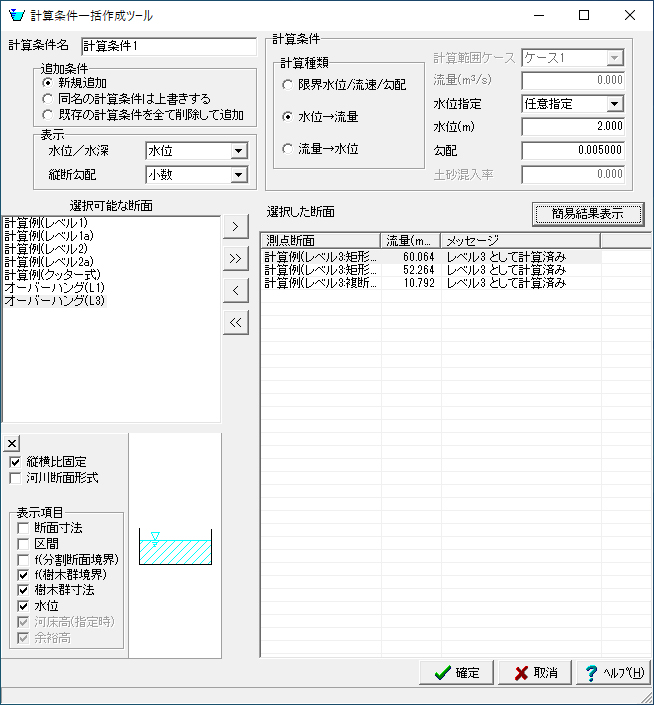

▲ 等流計算条件一括入力画面

平均流速公式

平均流速公式を選択します。断面形状に応じて、選択可能な平均流速公式が異なります。

断面形状 レベル1
(マニング式)
クッター式 レベル1a レベル2 レベル2a レベル3
  円 × × × ×
  ボックス × × × ×
  幌形A × × × ×
  幌形B × × × ×
  馬蹄形 × × × ×
  台形
  矩形
  U字溝
  放物線 × × × ×
  L字溝
  河川A
  河川B
  任意形状

▲断面と平均流速公式の対応

任意断面

この断面は、XY座標を入力して、任意の断面を作成します。座標間は直線で結ばれます。閉断面の場合は自動的に形状を閉じますので、最後に始点と同じ座標を定義する必要はありません。また、形状の内側を自動的に認識しますので、右回り、左回りのどちらの順番でも座標を定義することができます。
CADデータや、CSVデータからインポートするとき、座標が閉じていると判断された場合は任意閉断面としてインポートします。これ以外は任意開断面としてインポートします。
閉断面のため、平均流速公式は、等流用のクッター式と、等流、不等流対応のマニング式(レベル1式)に限定されます。

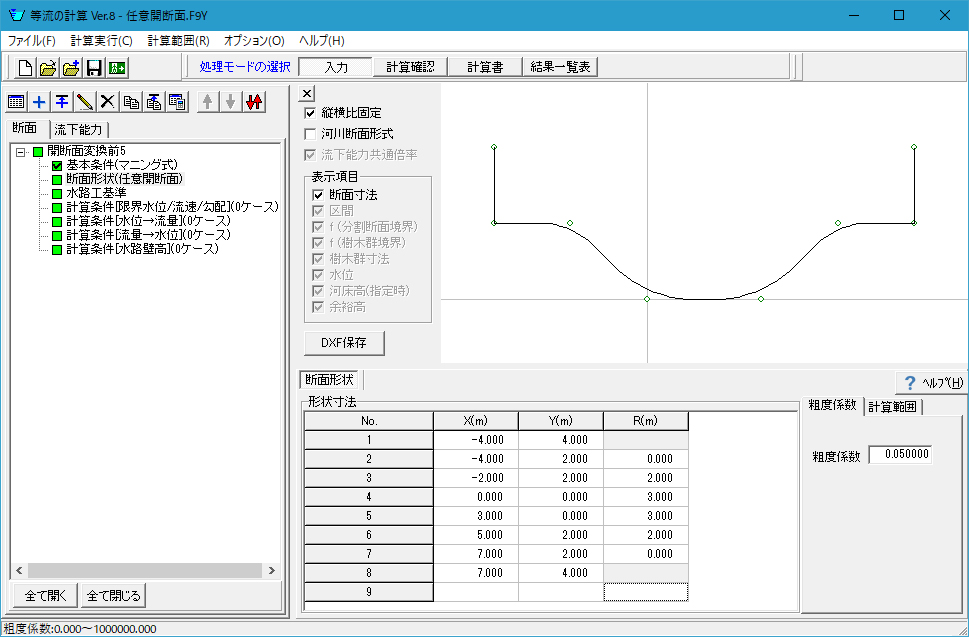

▲R付任意開断面

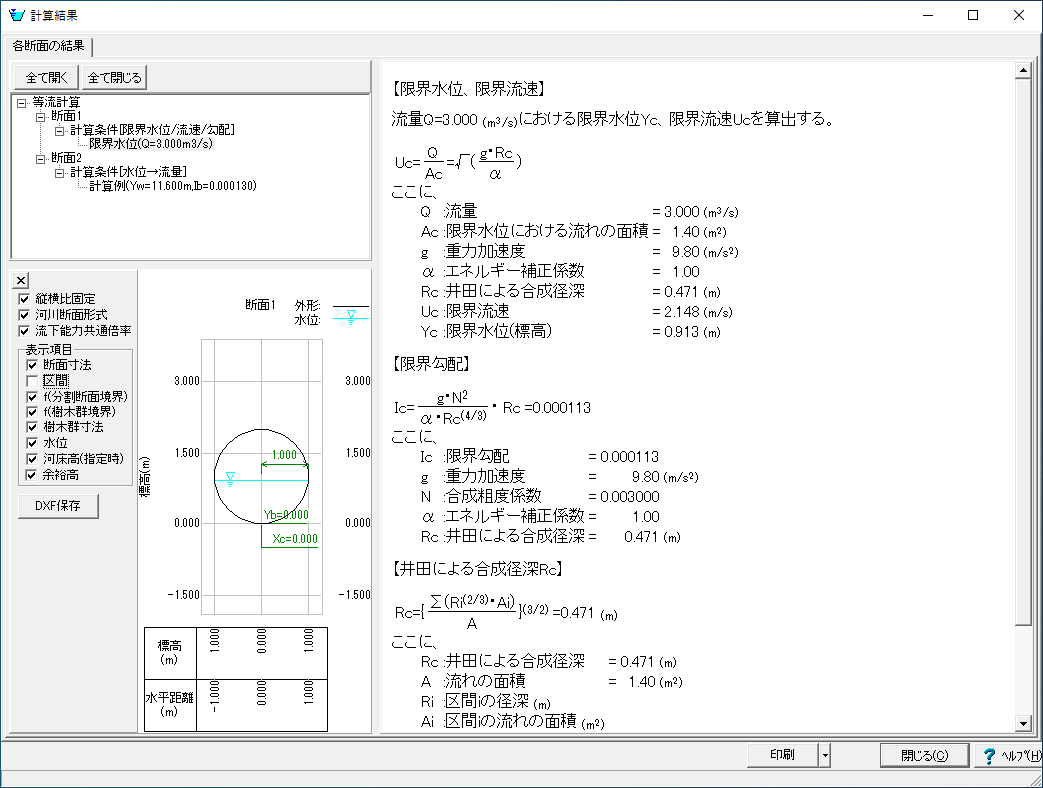

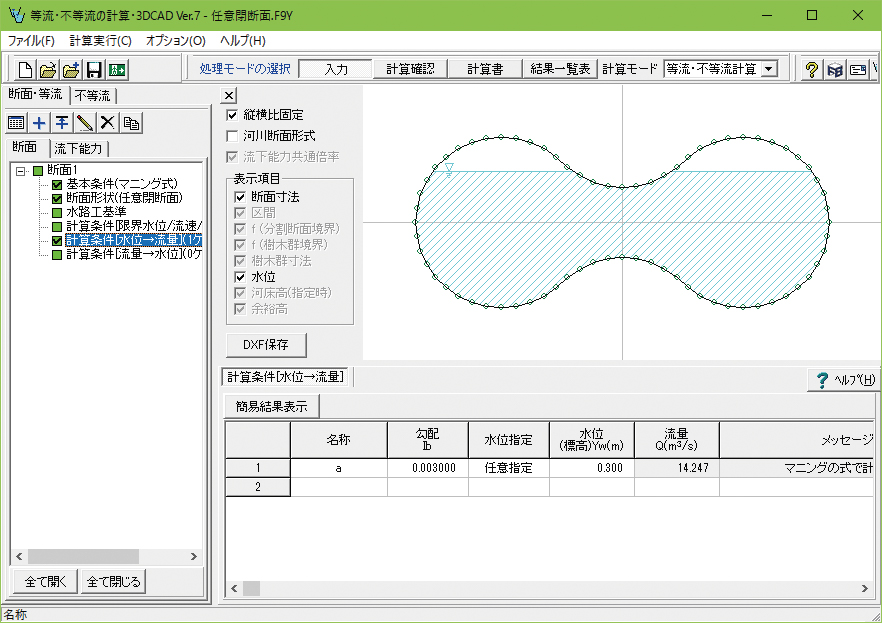

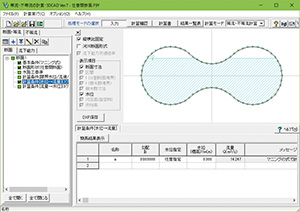

▲任意閉断面の簡易結果画面

エネルギー補正係数

フルード数の算出で使用するエネルギー補正係数を指定します。

フルード数算出時の水深

フルード数および限界勾配の算出式において、水深の算出方法を選択します。

  • [流れの面積]÷[水面幅] : 水深h = 流れの面積A/水面幅B として計算します。
  • 井田による合成径深Rc : 水深h = 井田による合成径深Rc として計算します。

建設省河川砂防技術基準(案)同解説 設計編P119の限界水深算出式を参考としたものです。

勾配の表記方法

縦断勾配の値を、分数表記とするか、小数表記とするか選択します。
流下能力の表示では、先頭の測点位置の指定が全測点の断面に有効となります。

水理特性曲線
  • 作成する : チェックを入れた場合、水理特性曲線を作成します。
  • 満流水位(標高)(m) : 満流時の水位を指定します。閉断面の場合は自動設定されるため入力は不要となります。
  • 分割数 : 水理特性曲線の分割数を入力します。
  • 縦断勾配 : 水理特性曲線の縦断勾配を入力します。
重力加速度

重力加速度を入力します。
フルード数算出、レベル3の平均流速公式で使用されます。

収束条件

水位算出 : 流量から水位を求める際の収束条件を指定します。

  • 流量誤差(m3/s):
    仮定した水位における流量と、指定した水位における流量の差が「流量誤差」以下となったとき、収束したと判断します。
  • 最大計算回数:
    収束計算回数が最大計算回数を超えたとき、収束しなかったと判断して計算を中断します。
  • 水位分割数:
    収束計算は水位を細かく分割して、低い側から順次計算します。このときの水位の分割数を指定します。

レベル3公式の平均流速(m/s) : レベル3の平均流速公式の連立方程式を解く収束条件を指定します。

  • 流量誤差(m3/s):
    仮定した流速と、連立方程式に代入した結果の流速の誤差が「流速誤差」以下となったとき、収束したと判断します。
  • 最大計算回数:
    収束計算回数が最大計算回数を超えたとき、収束しなかったと判断して計算を中断します。
  • 流速分割数:
    収束計算時の流速の増分を決定します。
    レベル2の平均流速公式で求まる左端区間の流速に対する分割数です。
    解がみつからない場合などは、流速分割数を大きくしてください。
  • 解が複数の場合:
    1つの水位に対する解が複数存在した場合の選択条件を指定します。
    「最大Qを選択」とした場合は、正常終了した解の中から最も流量が大きな解を採用します。

粗度係数、境界混合係数

粗度係数

粗度係数の入力は、基本条件で選択した平均流速公式により異なります。
平均流速公式が区間ごとの粗度係数を使用する場合は、区間ごとに粗度係数を入力します。
任意形状では、線分ごとに粗度係数を指定することも可能です。これにより区間内(または単断面内)で複数の粗度係数が定義された場合は、その区間(単断面)の粗度係数は合成粗度係数で計算されます。
任意形状の粗度係数を0.0とした線分は、区間の粗度係数が使用されます。

境界混合係数

平均流速公式レベル3で分割断面境界に作用するせん断力τ'jiを求めるために使用する境界混合係数fを指定します。
入力は、区間の右側の境界混合係数となります。例えば区間1の行で入力した境界混合係数は、区間1と区間2の境界の値となります。

区間

平均流速公式レベル1a、レベル2、レベル2a、レベル3を指定した場合は区間を定義します。

区間は、「区間1の右側X座標」と、区間2~区間n-1の「範囲幅」を指定することで定義します。(nは区間数)
区間1は、断面左端から「区間1の右側X座標」まで範囲になります。
区間nは区間n-1の右端から断面右端までの範囲になります。

レベル2aは区間幅のみ定義します。(粗度係数はタブ「粗度係数」で入力します。)
レベル1a、レベル2、レベル3は、区間ごとに粗度係数を指定します。

樹木群

平均流速公式レベル3のとき指定します。
樹木群は区間の全範囲を占め、側面は鉛直面、上面は水平面で定義されます。
ここでは樹木群の高さと、樹木群側面の樹木群境界混合係数fの値を指定します。
この境界混合係数fは、樹木群境界に作用するせん断力τの算出に使用されます。

樹木群は以下の手順で定義します。

  • 作成する : チェックを入れた場合、水理特性曲線を作成します。
  • 満流水位(標高)(m) : 満流時の水位を指定します。閉断面の場合は自動設定されるため入力は不要となります。
  • 分割数 : 水理特性曲線の分割数を入力します。
  • 縦断勾配 : 水理特性曲線の縦断勾配を入力します。
  • 水没時と非水没時:
    樹木群が水没したとき(樹木群上面が水位未満のとき)と、水没しないときで使用するfの値を変更することができます。
  • 範囲高:
    樹木群の高さ方向で境界混合係数を変化させることが可能です。範囲高は樹木群上端を原点として下側に向かう高さです。
    最後の行のf値は範囲を指定する必要はありません。(残りの下側全範囲となります。)
    樹木群側面のf値が1つの場合は指定する必要はありません。(側面の全範囲となります。)

計算条件

断面の下表の計算計算条件を設定します。
条件設定後は「簡易結果表示」ボタンをクリックすることで、結果または計算に関するエラー情報などを参照することが可能です。

詳細結果はメイン画面の「計算確認」ボタンで表示される結果画面のタブ「各断面の結果」に表示されます。

計算の種類 設定内容 簡易結果で表示される値
限界水位/流速/勾配の算出 名称、流量 限界水位、限界流速、限界勾配
水位から流量の算出 名称、勾配、水位指定、水位 流量
流量から水位の算出 名称、勾配、流量 水位
水路壁高の算出 名称、水路の用途・種類、水路余裕高決定のための着眼点、
施設の状況、設計流量、洪水流入量、縦断勾配、
排水路の最小余裕高、水面動揺に対する余裕
壁高
※水位指定機能

「水位から流量の算出」時に「水位指定」により水位を指定することが可能です。
「水位指定」では、水位を「任意指定」、「8割水深」、「9割水深」、「満流」から選択します。
水位を「任意指定」としたときのみ、「水位」の入力が可能となります。
開断面の満流水位は、断面の高さ範囲で水位の定義が可能な最も高い位置となります。
8割水深、9割り水深は、断面下端を0割水深、満流水位を10割水深として算出した水深となります。

流下能力

流下能力を計算します。指定した水位、勾配から、各測点の流量のを算出します。
各断面で定義した平均流速公式が使用されます。
詳細結果はメイン画面の「計算確認」ボタンで表示される結果画面のタブ「流下能力」に表示されます。

断面ガイド図

入力中の断面形状や情報を図で表示します。

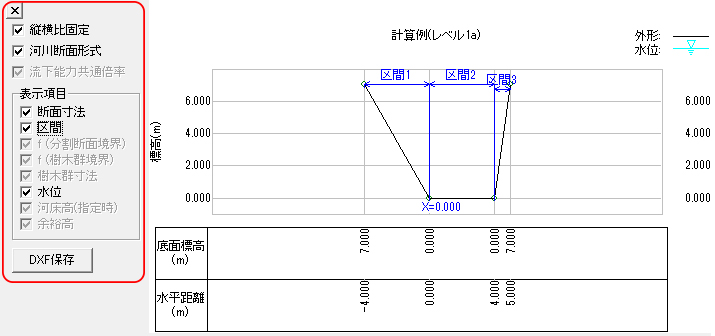

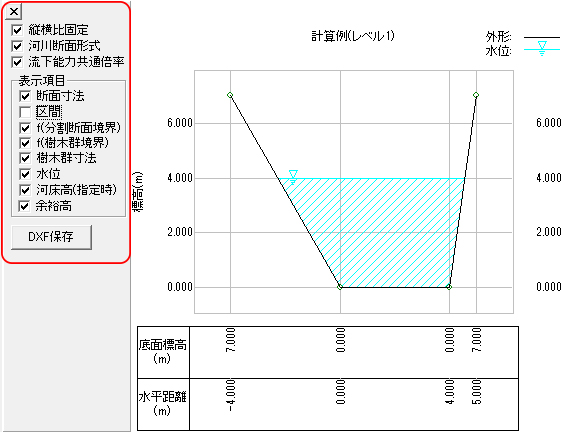

▲断面ガイド図(入力画面)

▲断面ガイド図(結果確認画面)

適用基準及び参考文献


参考文献

・建設省河川砂防技術基準(案)同解説 設計編 山海堂 平成19年7月改訂版 建設省河川局監修

・農林水産省農村振興局、土地改良事業計画設計基準 設計「水路工」基準書・技術書 平成26年3月

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
等流の計算 Ver.8 ¥74,800(税抜¥68,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
等流の計算 Ver.8 ¥29,920(税抜¥27,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
等流の計算 Ver.8 サブスクリプション 無償 ¥29,920(税抜¥27,200)
等流の計算 Ver.8 サブスクリプションフローティング ¥41,888(税抜¥38,080)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
等流の計算 Ver.8 ¥38,148 ¥44,880 ¥55,352

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
等流の計算 Ver.8 ¥64,328 ¥76,296 ¥94,248


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
等流の計算 Ver.8 ¥59,840(税抜¥54,400)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 等流の計算 Ver.8
バージョン リリース日 主なバージョンアップ内容
8.00.00 23/06/30
  1. 任意開断面、任意閉断面のR付形状対応
  2. 用水路、排水路の壁高計算機能追加
  3. 「アーチ矩形」、「アーチ矩形(インバート付き)」断面追加

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約50MB以上
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F9L
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲断面作成画面

▲等流計算条件一括入力画面

▲断面形状入力画面

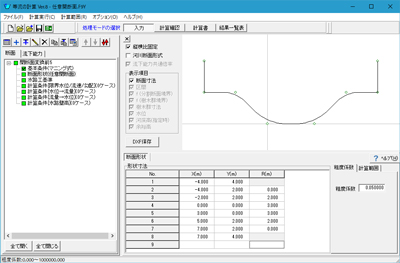

▲R付任意開断面

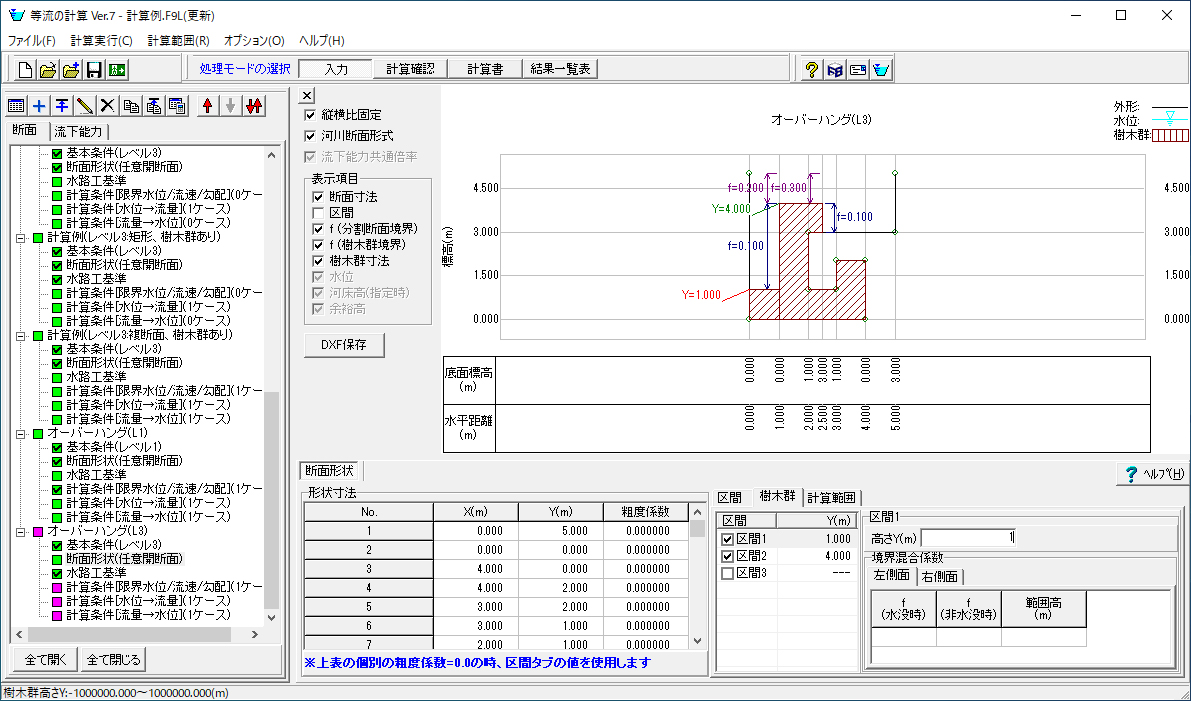

▲樹木群入力画面

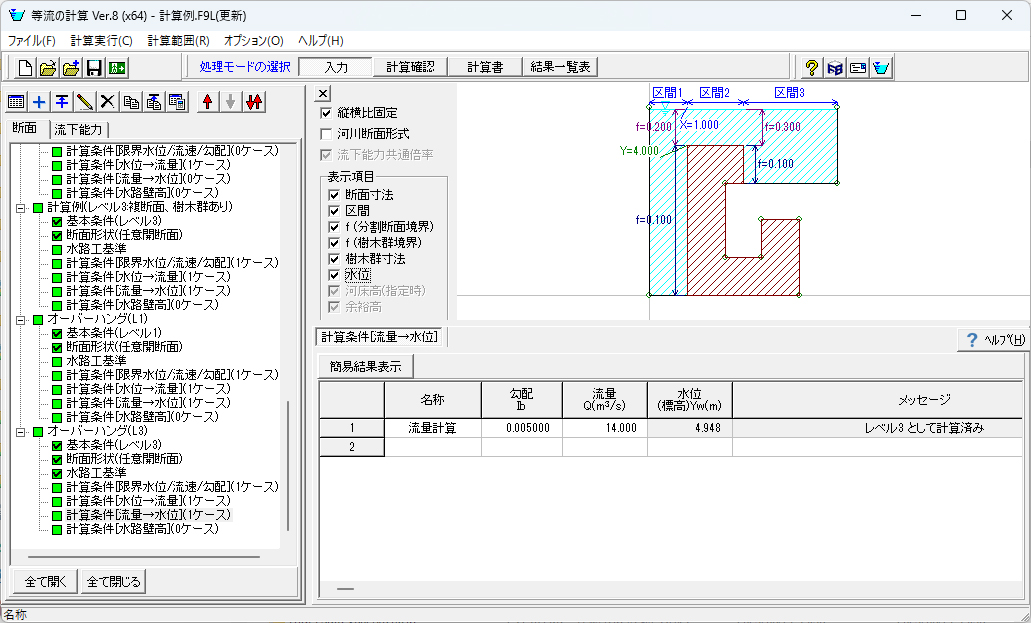

▲計算例

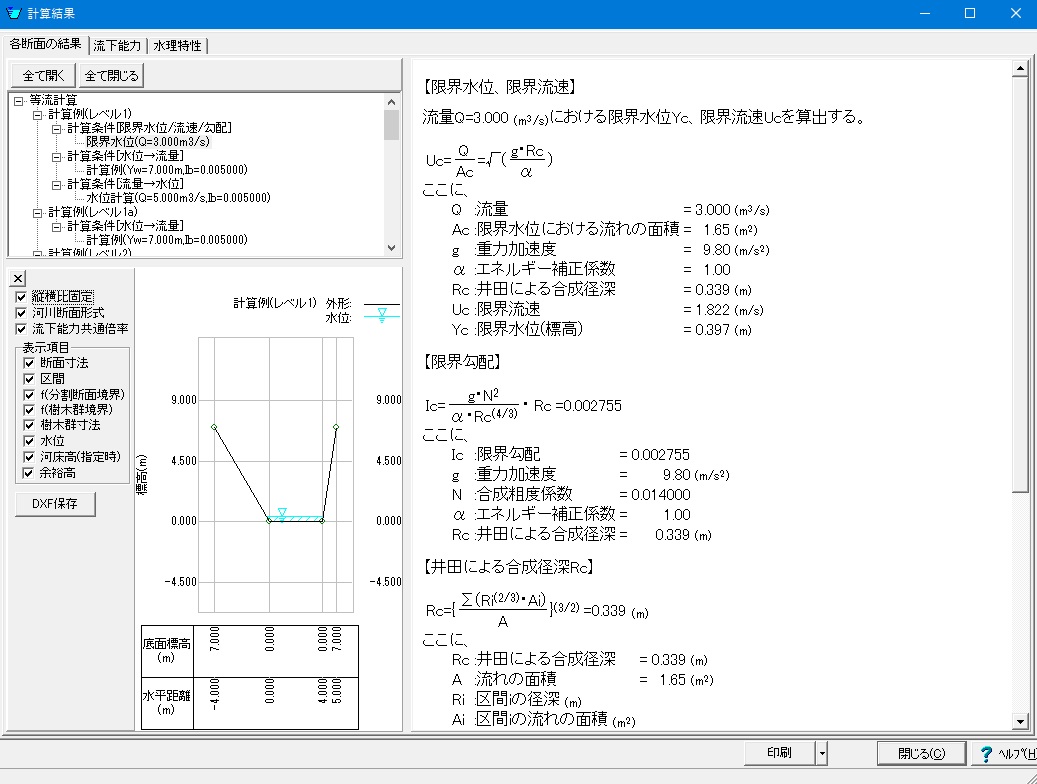

▲計算結果

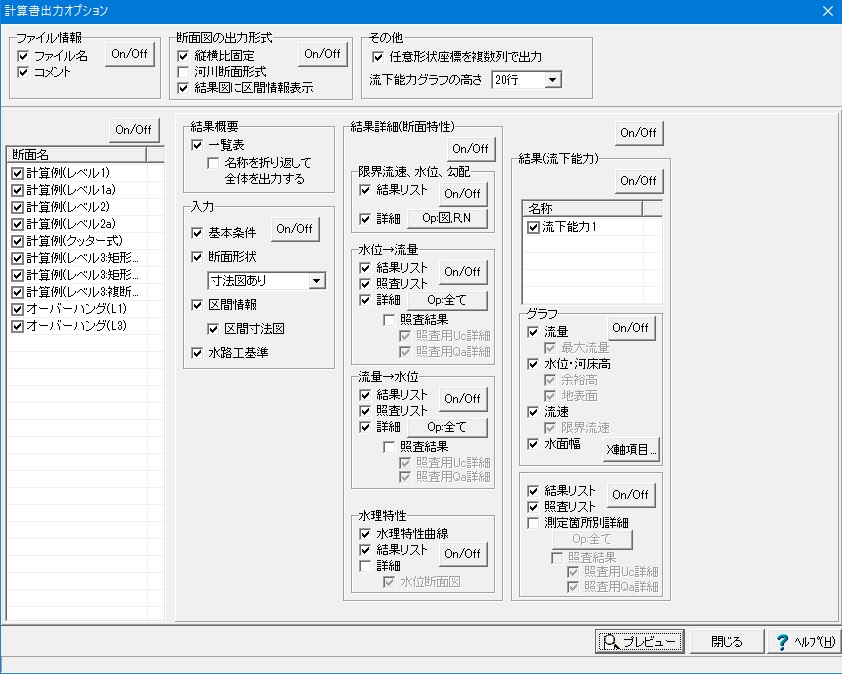

▲計算出力オプション

▲レベル1a-基本条件

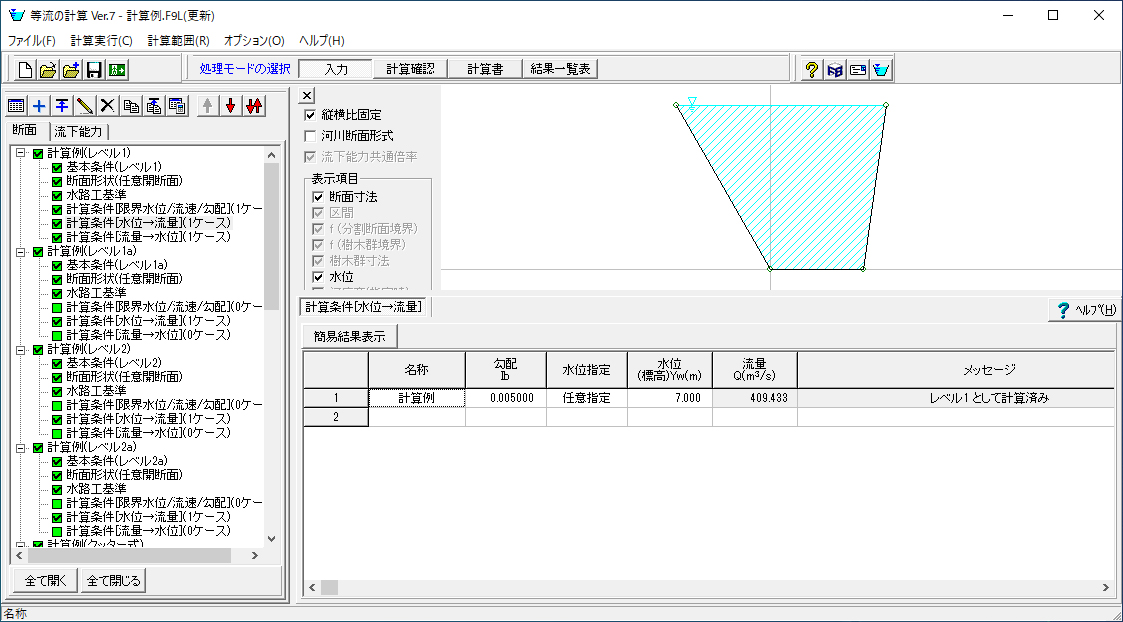

▲レベル1-計算条件-水位→流量

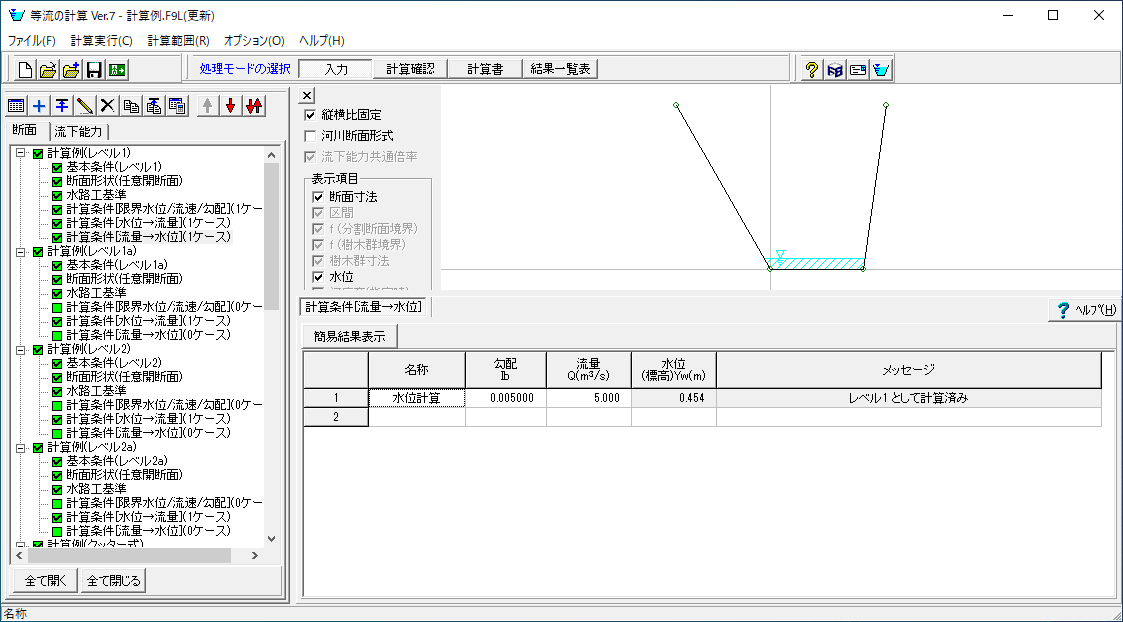

▲レベル1-計算条件-流量→水位

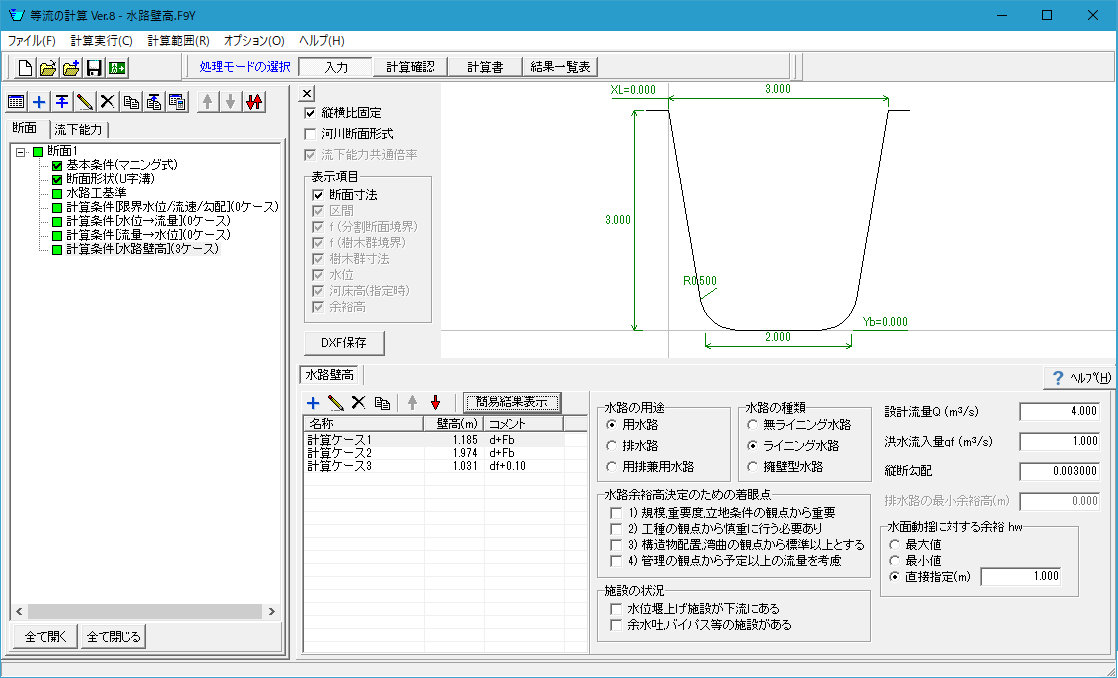

▲計算条件-水路壁高

▲レベル2-断面形状

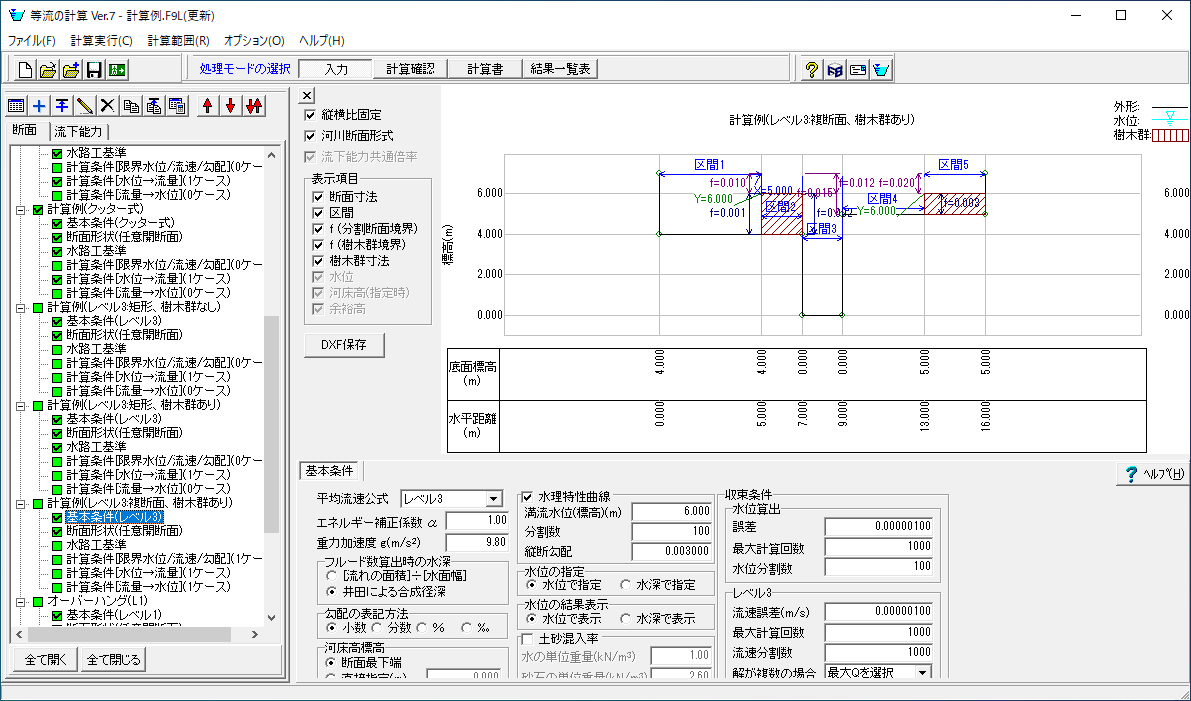

▲レベル3-基本条件

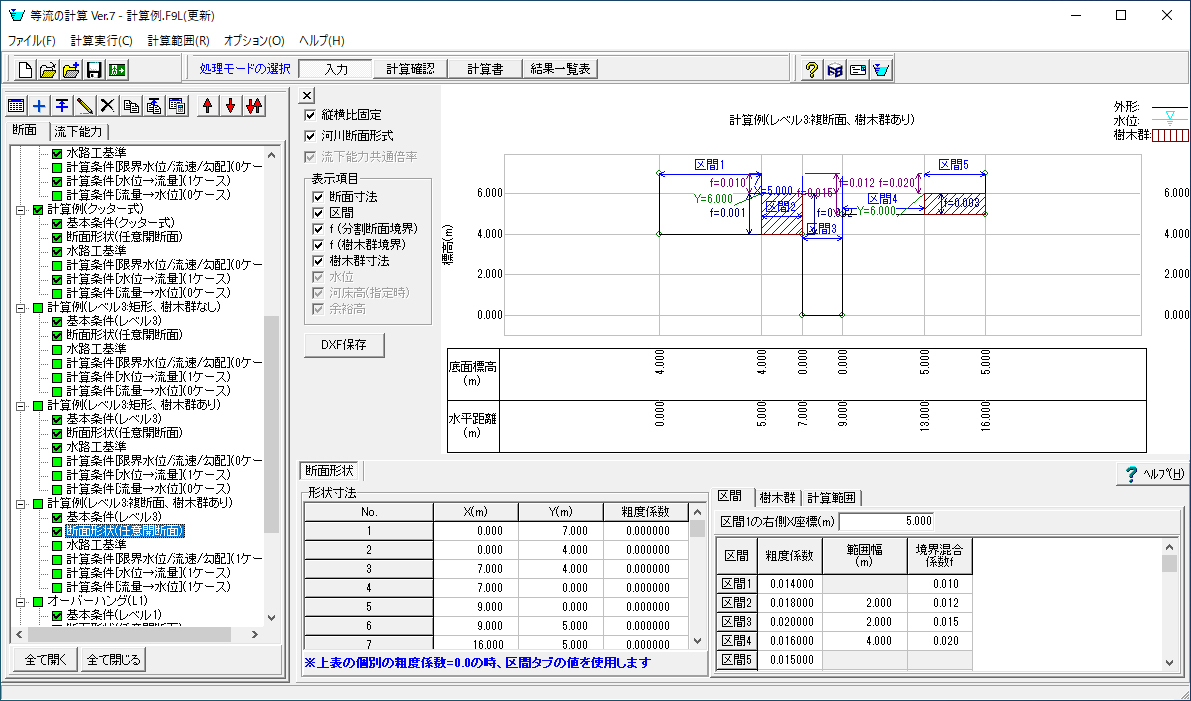

▲レベル3-断面形状

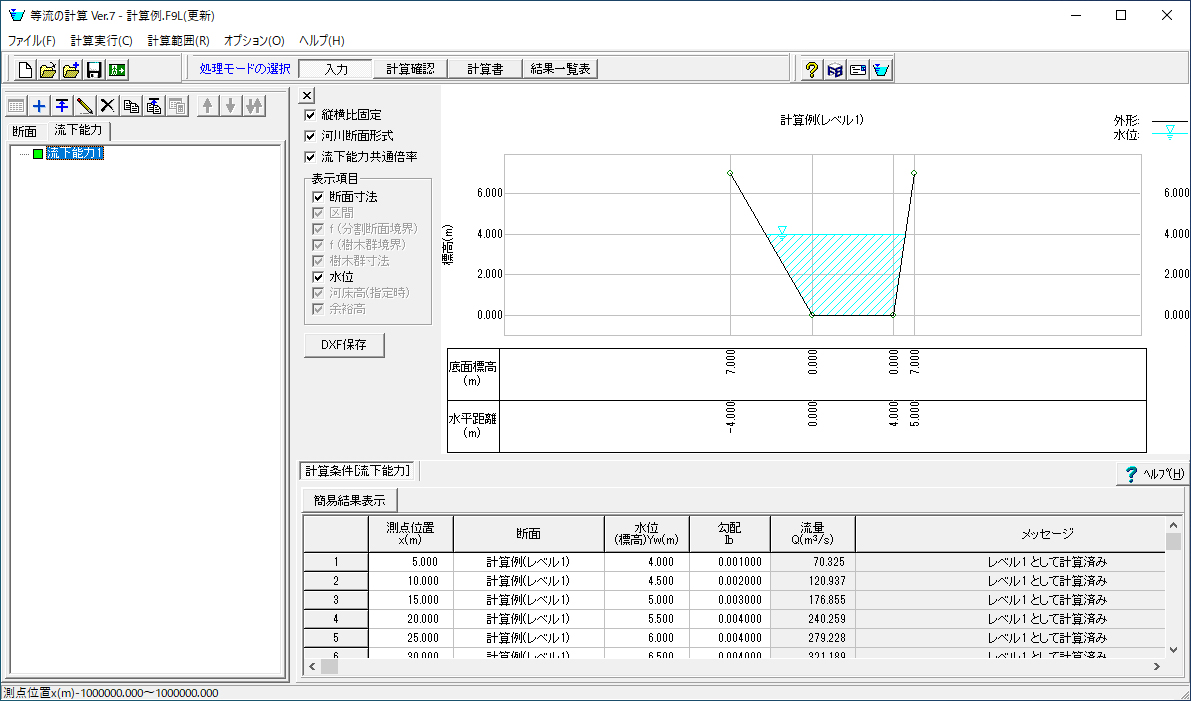

▲流下能力

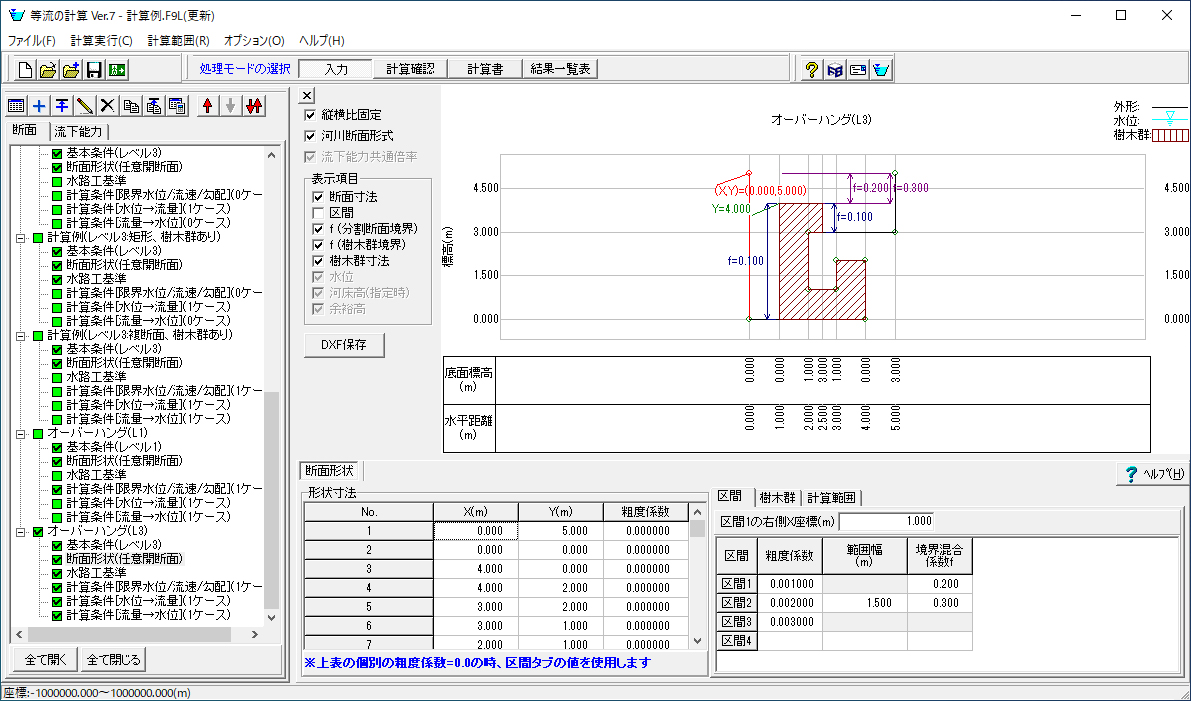

▲入力:オーバーハング形状

▲入力:計算範囲直接指定

▲計算結果-流下能力

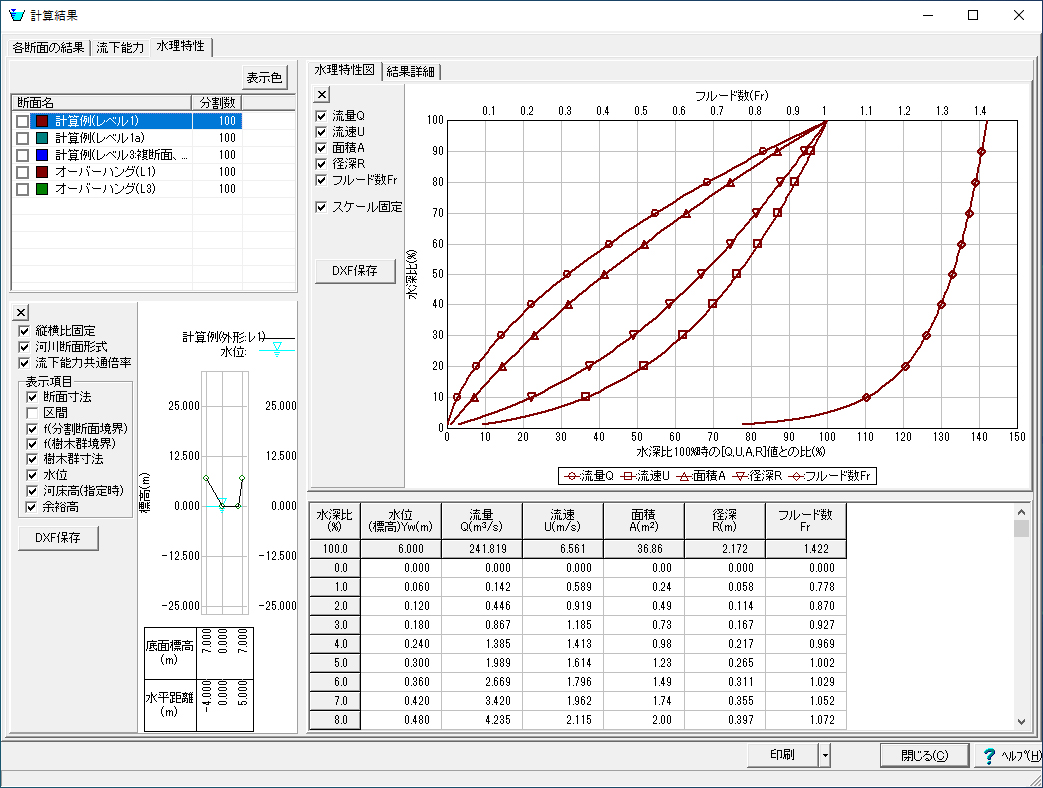

▲計算結果-水理特性

1.適用範囲

製品の特長は?

建設省河川砂防技術基準(案)同解説-調査編で定義された、レベル1、1a、2、2a、3の平均 流速公式、またはクッターによる平均流速公式を用いて等流の計算を行います。限界水位、限界流速、限界勾配の算出も可能です。断面形状は、閉断面 (円形、幌型、馬蹄形など)、開断面(河川断面、任意形状など)ともにサポートしています。

主な機能は?

主な機能は以下の通りです。

  • 平均流速公式は建設省河川砂防技術基準(案)同解説 調査編のレベル1、1a、2、2a、3式、およびクッター式に対応
  • 水位から流量を算出
  • 流量から水位を算出
  • フルード数を算出
  • 限界水深、限界流速、限界勾配を算出
  • 水理特性曲線を作成
  • 流下能力関連のグラフを作成
  • 土砂混入率を考慮した等流計算対応
等流と不等流の違いは?

【等流】
人工的な一定断面、一定勾配。道路の側溝や用水路など長い区間にわたって勾配や断面の形が一定であり、流れに変化がない。
【不等流】
自然の河川など、断面の幅や形状、河床の勾配が変わるため、流速や水深が場所的に変化する流れ。

適用基準は?

参考文献は以下の通りです。

  • 建設省河川砂防技術基準(案)同解説 調査編 山海堂 平成19年7月改訂版 建設省河川局監修
  • 農林水産省農村振興局、土地改良事業計画設計基準 設計「水路工」基準書・技術書 平成13年2月
