  程序概要
Line

運用有限要素法(FEM)的飽和-非飽和滲透流分析程序。
本產品是基於群馬大學工學部·鵜飼研究室的地盤分析代碼,作為前後部的通用網格生成器Visual FEA二次開發後的程序。
二維或三維的復雜地形邊界形狀可容易地制作模型,網格分割時,根據要素類型、要素次數等的設定分為規則的網格功能、自動網格功能、重置等。
作為分析類別可進行固定分析及非固定分析,作為分析區分對應二維垂直分析、二維軸對象分析、二維平面分析、三維分析。此外,對應各種邊界條件,作為非飽和 滲透特性,通過代表性的經驗公式van-Genuchten模型進行計算或通過水分特性曲線等試驗值的表輸入進行計算,對於國內的代表性地盤內藏有同定參 數。作為輸出功能可根據輪廓圖、等值曲面圖、矢量圖等多彩的輸出校核方向。
並且,可以與本公司單賣的「斜面的安定計算」的分析結果進行連接。


◆◆◆ 相 關 信 息  ◆◆◆
New!
 ◆道路土工(綱要、挖土工·斜面安定工指針)的修訂和FORUM8的對應
  ('09.07.22刊載)

 ◆新產品介紹
  ・斜面的安定計算 滲透流FEM選項 (Up&Coming '07 新綠號刊載)

 ◆基調講演/論文發表
    ・ICCI2004
     第1屆國際建設IT研討會 (2004年8月15日~17日)
    ・第1屆 FORUM8設計研討會 特別講演會報告

 ◆論文發表
   「通過有限要素法堤防的液狀化時安全性評價法的提案」 (PDF、349KB)('05.08.03刊載)
   地盤工學會「第40屆地盤工學研究發表會」(2005年7月5日~8日、函館)



  程序的功能和特長
Line
  ■分析類別
 固定分析、非固定分析

■分析模型
  • 2維平面問題
  • 2維鉛直斷面問題
  • 軸對稱問題
  • 3維問題

■要素構成節點
 本程序中可定義以下要素。
  1次要素:三節點三角形要素,四節點四角形要素,八節點六面體要素,四節點四面體要素,六節點五面體要素
  2次要素:六節點三角形要素,八節點四角形要素,二十節點六面體要素,十節點四面體要素,十五節點五面體要素

                     各要素的構成節點順序如圖-1.1所示。


圖-1.1 要素構成節點的順序

■初始條件
  • 壓力水頭假定為直線分布
  • 壓力水頭的表輸入
  • 體積含水率假定為直線分布
  • 體積含水率的表輸入

■邊界條件
 本程序中作為邊界條件可定義以下7個種類。此外,水位變動邊界和降雨邊界可同時指定。
  • 水頭已知邊界
  • 流量已知邊界
  • 點源
  • 浸出邊界
  • 浸出禁止邊界
  • 水位變動邊界
  • 降雨邊界

■非飽和滲透特性
 本程序中,作為非飽和滲透特性的輸入方法準備了以下兩種。
  • van-Genuchten模型(相對國內的代表地盤內藏相同參數)
  • 通過水分特性曲線(ψ-θ曲線)及非飽和透水特性(Kr-θ曲線)的表輸入計算(「河川堤防的結構討論的輔導」 2002年7月 可導入記載的曲線數據)

■輸出項目
  • 全水頭
  • 流量
  • 含水率
  • 間隙水壓
  • x方向·y方向·z方向的流速
  • 流速矢量

■邊界條件
 擁有以下所示的分析結果的多彩描繪功能,相對三維模型可進行斷面的切斷、旋轉移動,流狀可通過可視化把握。
  • 輪廓圖
  • 等值·曲面圖(等值曲面圖)
  • 曲線圖(輪廓值圖表表示)
  • 曲面圖(輪廓ー分布通過曲面表現)
  • 地下水面圖
  • 流線圖
  • 任意指定斷面的流量值
  • 指定節點值

■適用範圍
 本程序主要可用於以下的討論。
  1.廣域流域中降雨、勇水等的地下水影響分析
  2.河川堤防中堤體內的浸潤面及水壓分布的把握
  3.菲爾水庫堤體的設計計算及蓄水池周邊地山的滲透討論
  4.貯水池堤體、防災調節池堤體的設計計算
  5.基坑挖掘時的管湧、流沙的討論
  6.被壓地下水的影響分析
  7.滑坡地帶的水壓分布狀況分析和集水井的討論
  8.伴隨河川圍堰工程等的施工滲透流變動的討論

■適用基準類
 「修訂新版 建設省河川砂防技術基準(案)·同解說 設計篇[Ⅰ]」 山海堂
 「高規格堤防填土設計·施工手冊」 平成12年3月 財團法人河流服務台中心
 「河川堤防的構造討論的輔導」 平成14年7月 財團法人 國土技術研究中心
 「多目的水庫的建設 設計篇 昭和62年 (財)水庫技術中心」
Page Top Page Top


 三維滲透流分析(VGFlow) 前後版

  程序概要
Line
  本產品是三維滲透流分析(VGFlow)的前後版,通過本產品的強力網格作成功能,可作為通用的有限要素模型作成工具進 行利用。

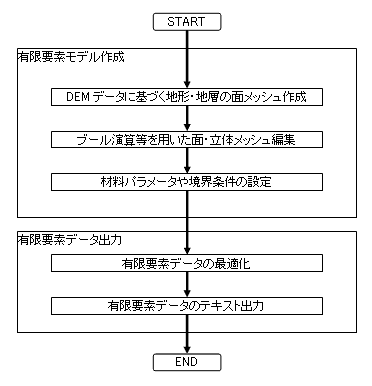

 ■基本處理的流程


  程序的功能和特長
Line
  ■基於DEM數據地形·地層的面網格作成
通過運用基準面網格投影功能,基準平面網格作成後可作成基於DEM數據的地形·地層的面網格。

  ▼基準面網格投



■運用台基演算等面·立體網格編輯
通過運用面網格交差部分割功能、台基演算功能、立體網格切斷功能,網格作成後可編輯面網格·立體網格。

  ▼面網格交差部分割



  ▼台基演算



  ▼立體網格切斷



■材料參數和邊界條件的設定
如下圖所示,相對作成的有限要素可設定材料參數和邊界條件等。

  ▼隧道坑口部模型作成例題/分析條件設定



■有限要素數據的優化及文檔輸出
優化作成的有限要素模型的節點號碼·要素號碼的並列,以下的有限要素數據可按文檔形式輸出文件。
  • 節點的數據(坐標、邊界條件)
  • 要素的數據(要素類型、屬性號碼、節點號碼)
  • 材料的數據(材料參數)
  • 其他的數據(滲透流分析的水頭已知邊界條件對應)

■有限要素數據的優化及文檔輸出
FEM分析結果是通過輪廓圖、等值面圖、地下水面圖、矢量圖、地下水面圖、斷面流量圖、數值確認其他豐富的後輸出功能,相對三維領域可分析結果的多角度評 價。
