支持BIM的3D土木建築CAD

Allplan

最新Ver.發佈:2021.02.09

Allplan Basic 2022 (英語版/日文版)
Allplan Architecture 2022 (英語版/日文版)
Allplan Engineering Building 2022 (英語版/日文版)
Allplan Engineering Civil 2022 (英語版/日文版)
Allplan AEC 2022 (英語版/日文版)
  • 相關產品・服務

  • IM&VR
  • BIM對應 3D圖紙選項 報告書・圖紙綜合服務
  • 3D建模服務

程式概要

Allplan系列是德國CAD製造商Nemetschek公司開發的BIM統合解決方案。透過該BIM統合解決方案,可連續進行基本圖紙、渲染圖像、演示映射、詳細施工圖、數量選出和概預算,可以設計、表現建築物的整個生命週期。此外,模型的變更可以簡單地反映到所有資料。
將製作好的建築及土木結構資料以3DS/Collada格式匯出,可以與本公司開發的VR類比軟體UC-win/Road進行連接。
擁有通用CAD的基本繪圖功能和建築CAD的各種構件,使用這些功能製作模型,甚至可以進行3D顯示、渲染、數量計算、演示用的資料加工。從基本功能到非常高級的功能,囊括了所有功能,並且連細小的設定都能簡單易懂地進行,因此可以說是非常全能的建築、建設CAD。

Allplan 2019透過了一般社團法人 buildingSMART Japan實施的IFC檢定(日文)

■IFC檢驗結果
・軟體名稱 Allplan
・版本 2019
・檢定區分 輸入2:CAD系/輸出
・檢定MVD名稱 土木模型視圖定義2018
・認定編號 輸入 CVL01-i-1805/輸出 CVL01-e-1810
・認定日 輸入 2019年4月18日/輸出 5月28日
OCF検定 OCF検定

相關資訊

◆相關培訓會
Allplan體驗培訓會
◆圖紙製作示例(2柱剛架橋墩)、操作手冊指南
圖紙製作示例(2柱剛架橋墩)(PDF, 3P, 14,335KB)

Allplan 2022 修訂內容<2022年 2月9日發佈>NEW

  1. 工具提示的擴展,使用者介面的優化
  2. 透過改善元件的交互作用,可以進行高效詳細的建模
  3. 支持加強加固功能的自動化
  4. 支援透過顏色區分迅速檢測錯誤
  5. 支援採用預鑄梁的橋樑設計
  6. 支持IFC4.3

▲切斷面上的開口

▲在點擊的點座標交叉,以模型上的點為中心旋轉

▲圖紙檔中的各種元件的交叉

程式功能和特徵

產品構成

※○:可以透過購買選項使用

產品名 Basic Architecture Engineering
Building
Engineering
Civil
AEC
建模和草圖功能 2D草圖,尺寸線,文本,排版(圖紙編輯)
3D建模,視圖(投影圖),區間(斷面圖),平面圖
通用的自由形狀建模
被定義的內容
(符號,物件,固定工具SmartParts,PythonParts)
Visual scripting
可定制的內容
(固定件編輯,SmartParts,PythonParts)
沿著路徑的區間
通用的拾取數量
視覺化 靜止畫 - CineRender,即時渲染器,照明,表面
動畫 - 相機路徑,影子
建築功能 建築組件(門、窗、樓梯、屋頂等)
房間的體積和牆壁精加工材料的拾取數量
立面
改建工具
建築工程 結構元件(梁、牆、柱、板等)
骨架模型(椽子等)
土木工程 土木結構物(橋樑、土木工程組件)
地形
城市規劃
用地規劃(道路,環島,路徑掃動)
景觀
加強功能 鋼筋,接頭,網狀配筋
自由形狀的鋼筋
預應力錨筋(應力材料)
製造商內容(Ancotech, Erico-Lenton, Halfen, Peikko, SAH, Shöck…)
BAMTEC配筋技術
Allplan
Bridge
Allplan Bridge Modeler (橋樑的參數建模)
Allplan Bridge Prestressing
Allplan Bridge Linear Analysis
Allplan Bridge International
Allplan Bridge Code Based Design
介面 DWG、DXF、DGN、PDF、ASCII
連接功能 3D-PDF、SKP、STL、3DS、C4D、3DM、KMZ、U3D、VRML、DAE
IFC2x3、IFC4、GEO-Tiff
Point Clouds - Scalypso Freemium
與鋼筋彎曲機的連接(BVBS)
與成本管理的連接(Nevaris、CPIXML)
與結構分析的連接(SCIA、FRILO、CERDUS)
Allplan
Bimplus
Basic
Pro版本(但只有SSA)
SCIA AutoConverter Light
Allplan
Share
與遠端地方的連接功能
Allplan
Exchange
計畫管理系統(僅可在部分國家使用)
可定制的使用者介面 基於任務、角色的功能
支援高解析度螢幕,多螢幕
語言 本地語言和英語
所有支援語言
普爾加利亞,中國簡體,德國,英語,法國,希臘,荷蘭,義大利,日本,克羅埃西亞,波蘭,葡萄牙,羅馬尼亞,俄羅斯,斯洛伐克,斯洛維尼亞,西班牙,土耳其,捷克,匈牙利
選項 Allplan Bridge - 橋樑的參數建模
Allplan Environment (地形,城市規劃,用地規劃,景觀)
Allplan 授權伺服器
Allplan Workgroup 管理

介面

追求便利性。自由定制的介面。

工具板及工具條可以根據是否顯示圖示/變更顯示位置等喜好自由設定介面。由於具有高功能快照工具的繪圖游標,工作效率也提高。用2D圖紙進行的作圖和編輯,立即反映在3D畫面的立體模型上,因此可以在多視窗同時確認並進行工作。


專案的匯出、發佈和管理功能 Allplan的介面
▲優化的屬性調色板
Allplan Exchange

透過專案的匯出、發佈和管理功能,確保可追溯性和透明性。

目標導航儀

把專案中的目標以清單形式顯示,可以容易把握專案中包含了什麼。
根據目標的種類、圖層、圖紙進行排序,也可以進行顯示/不顯示的切換。

支援多屏顯示

可以根據多屏顯示來設置視窗。

畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。
▲目標導航儀 ▲多屏顯示
任務板

支援Allplan公司提供的專案共用服務、共用專案資訊及交換意見,BIM Collaboration Format

▲任務板

BIM建模

豐富的高功能目標和構件製作工具

除了柱子、梁、底板、牆壁等基本的構件製作工具之外,還可以使用高功能目標(窗、門、樓梯、立面等構件)來製作建築物模型。將每個目標準備的各種各樣的模式組合起來,可以迅速製作高度計畫。另外,在平面圖、立面圖、正等軸測圖中進行結構構件和目標的輸入、編輯時,變更即時地反映在3D畫面的立體模型中,可以一邊直觀地確認構件的結合、切斷、交叉、構件表面的貫通等操作。


▲樓梯、門、扶手等高功能目標

▲用高功能目標快速完成高度設計

▲透過平面管理功能統一管理建築物結構

▲新的網格功能

▲圓柱的圓分割,柱子的倒角

▲沿著任意路徑(3D曲線)的複製

透過房間屬性的附加,精加工材料配置和數量計算效率化

只要用游標指定範圍,就能自動檢測出牆壁的輪廓,附加房間屬性。由此,進行數量計算時可以進行房間精加工材料的數量計算。如果事先設定好牆壁材料、天花板材料、底板材料等精加工材料的話,可以對整個房間進行統一的精加工材料配置。

▲「房間」工具屬性 ▲參數
用範本容易建立複雜的立面、扶手形狀

準備立面和扶手等豐富的範本,支援廣泛的設計。具備幕牆和玻璃砌塊等各種各樣的模式,透過編輯範本可以簡單地設計複雜的形狀。在3D畫面及正等軸測圖中可以一邊確認目標的形狀一邊輸入和編輯。

▲立面之範本示例
直觀的製圖和簡單的數量計算

構件製作工具可以使用柱、梁、底板、牆、基礎等豐富的命令進行直觀的作圖。因為各構件保持著3D資訊,所以在進行2D作圖的同時,會自動生成3D圖紙。另外,透過3D畫面的繪製設定和構件的屬性分配等設定,也可以進行體積、重量、面積等數量計算。

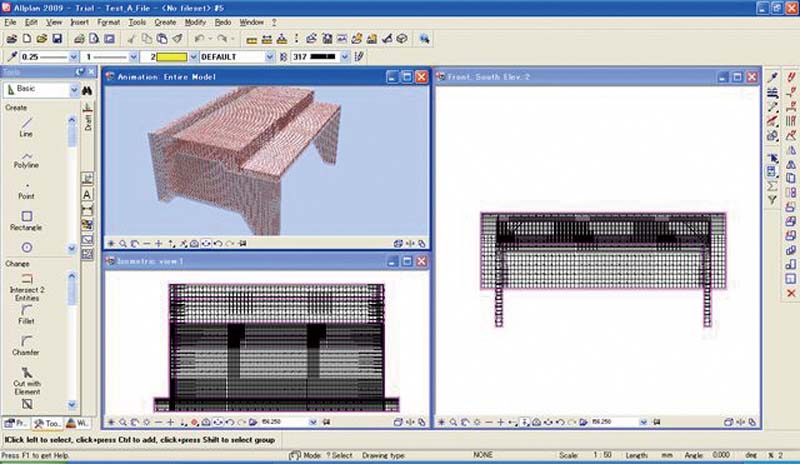

▲正等軸測顯示 ▲在多視窗中同時確認2D圖紙和3D模型
Allplan SmartParts

透過AllplanCAD目標的3D建模功能可以製作模型,提高建築物模型的品質。

使用Siemens PLM公司的Parasolid 3D內核

圓,樣條,球,圓柱,一般固體等的更新,以及可以處理在3DCAD中使用的固體形狀。
另外,可以在倒角、切片、loft、路徑掃動中製作複雜的形狀。

▲Siemens PLM公司製造的Parasolid 3D內核
透過Python Parts製作參數模型
▲Python Parts的參數模型

配筋

製作棒材鋼筋的配筋圖

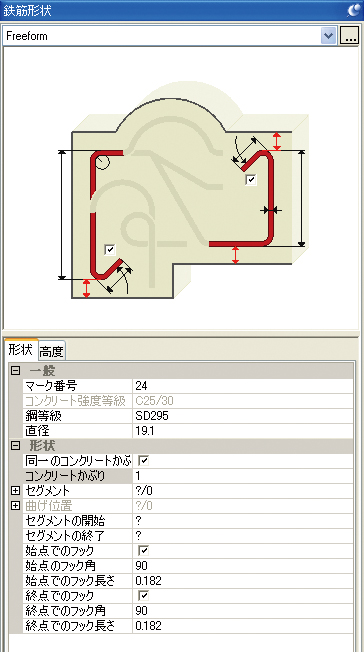

透過指定·配置鋼筋的形狀來配筋。具備主要鋼筋形狀資料,任意形狀的生成和配筋後的修也容易進行。如果使用利用預先準備的主要配筋模式的FF元件功能,可以製作更有效率的配筋圖。

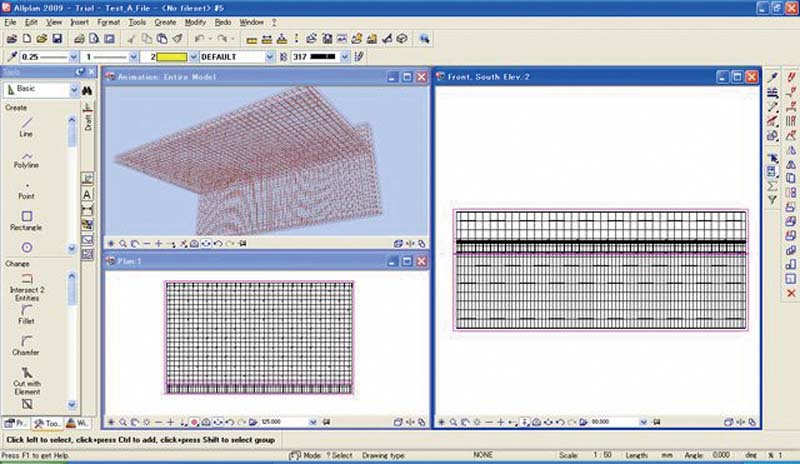

製作網狀鋼筋的配筋圖

和棒狀鋼筋一樣,輸入鋼材規格、鋼筋直徑、鋼筋蓋和鋼筋間隔等資訊,透過預先製作必要的配筋模式,可以進行底板鋼筋和牆壁鋼筋等網狀配筋。

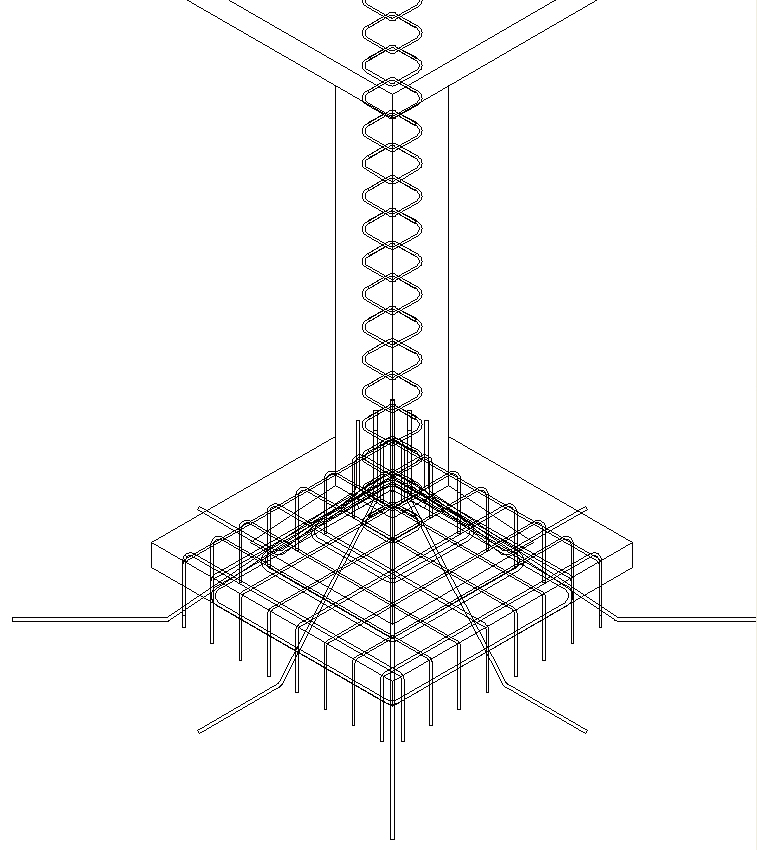

沿著路徑的鋼筋擠壓

定義斷面的鋼筋配置,沿著3D曲線的路徑配置鋼筋的功能


Element Plan

最小化配筋元件的文檔中的錯誤,削減設計、計算、分配、文檔的作業時間。

Reinforcement Labeling

刷新棒狀鋼筋和網狀鋼筋的標籤。更高效地製作鋼筋配置和配筋的BIM模型。

Reinforcement Visualization

根據不同的直徑、顏色的顯示,收藏支援功能等,有效地控制配筋資訊。

沿著路徑的鋼筋擠壓 Element Plan
Reinforcement Labeling   Reinforcement Visualization

數量計算

根據構件的各種數量計算概算工程費

從鋼筋、範本、混凝土等的結構數量到牆材、底板等的精加工數量,由於可以透過體積、面積、重量等各種計算方法進行結構構件的數量計算,所以可以掌握工程費用。

各種表示的數量指示器
鋼筋量作為數量表易懂地表現

根據配筋時設定的資訊,進行鋼筋量的計算。計算結果作為數量表被表現,專案可以根據需要定制。根據鋼筋的種類,可以確認單位重量、每根鋼筋的品質、合計重量等。

鋼筋形狀列表 數量計算公式的定義 混凝土量的數量計算
框架形狀的圖形化顯示

柱、梁、底板、牆、基礎等,對每個構件進行的數量計算的結果作為數量表顯示在2D圖紙上。在製作數量計算書時可以作為依據圖使用。

框架的數量計算
按工種計算精加工數量

透過預先進行工種屬性的分配,可以算出工種的精加工數量。精加工數量、長度、面積、體積等,根據精加工構件的種類不同,可以使用不同的計算方法。

工程種類

混凝土工程 / 抹灰工程 / 組裝工程 / 塗裝工程 / 瓷磚工程 / 石材工程 / 設備工程 / 框架工程 /
鋼筋工程、鋼架工程 / 絕熱工程 / 拆除工程 / 新建工程 / 外部結構工程、種植工程

項目 未精加工結構、精加工 / 房間、樓梯 / fixture / 索引圖 / 預製構件 / 測量 / 扶手、柵欄 /
成本管理 / 目標管理 / 城市設計 / 底板面積

▲可以製作數量表的種類

數量標誌

透過數量標誌,圖紙中顯示數量和被圖表化的工程費用, 可以從視覺上確認。每個屬性的圖表顯示也可以,所以設計各階段的數量和工程費用的估算可以掌握。
*工程費用的顯示需要於Allplan BCM的連接。

2D製圖/3D模型

豐富多彩的尺規作圖功能, 2D圖紙和3D模型也順利連接

2D圖紙上可以參照外部檔的XRef功能,定義反復利用的構件且簡單進行3D模型製圖的智慧功能等,準備了尺規作圖效率提升的豐富多彩的功能。還可以從建立的3D模型中切出任何斷面視圖。

▲用高功能目標建立3D空間
從3D模型中生成斷面圖

透過生成3D模型的斷面,可以確認2D圖紙。在生成斷面時,根據設定自動的尺寸線·尺寸值的附加也可能。因為可以在任意的地方進行斷面生成,所以可以用於剖面圖的製作。

從3D模型切出來的2D圖紙
干涉檢查功能

元件之間非常複雜的細節,可以簡單而迅速地進行衝突檢查。

DTM功能

利用DTM(數位地形模型)功能,可以製作、編輯地形資料。根據DTM顏色功能可以用顏色表現高度的間隔,也可以繪製等高線。與城市規劃功能一起,地形也可以定義道路和街道。

DTM(數位地形模型)
XRef(外部參照)功能

在圖紙中插入XRef檔,可以參考外部的圖紙檔(NDW檔或DXF/DWG/DGN檔)。XRef檔的顯示反映在連結源的外部檔中進行的變更內容。

透過XRef功能配置相同樣式的室內裝飾
Architecture Shadows

斷面、視圖、隱線圖中的建築物的影子直接從模型生成到3D建築物中。

透過排版功能豐富演示資料的展示方式

使用排版編輯器,可以很容易地基於一個3D模型製作多本設計圖書。也可以配置製作好的數量表。

選擇檔進行佈局
製作表現力豐富的動畫

透過動畫來表現3D模型,可以製作出直觀且易於傳達的演示。模型的透射設定、鋼筋的顏色區分、建築物質感的表現等,可以自由的定制。

透射設定的配筋模型的動畫 動畫表現
CineRender (Maxon公司渲染器)

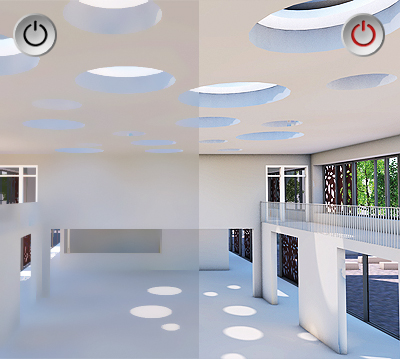

追加環境光遮蔽・支援在房間的角等接近的部分變暗的效果。

RealTime渲染器:白色模型

可以製作不考慮紋理和顏色設定的白色模型。

畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。
CineRender (Maxon公司渲染器) RealTime渲染器:白色模型

資料連接

與IFC等各種資料形式連接

IFC(Industry Foundation Classes)是IAI面向建築行業提出的標準檔案格式,是一種除圖形資料外還具備構件屬性資料的3D建築模型資料。可以進行各種3d、2d檔形式的資料交換。另外,透過與UC-win/Road和各種分析軟體等FORUM8產品的連接,可以對建築能源、火災和避難、氾濫、交通網絡、結構等進行各種分析,並可以透過VR進行視覺化模擬。

導入
AutoCAD dwg , dxf , dwt , dxb
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
CINEMA 4D c4d
SketchUp skp
Rhino 3dm
STL stl
VRML wrl
Hpgl/2 Plotter文件 plt , hp , hpg , hpl , pm
3D Studio 3ds
Adobe Illustrator ai
匯出
AutoCAD dxf , dwg , dwf
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
SVG svg
Hpgl/2 Plotter文件 hp, hpg , hpl , pm
RIB iTWO cpixml
SketchUp skp
Google Earth kml
CINEMA 4D c4d , c4u
Rhino 3dm
STL stl
VRML wrl
Universal 3D u3d
3D Studio Max 3ds

▲可在Allplan中導入匯出的檔案格式

LandXML的導入

可以進行地形點、平面線性導入。

畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。   畫像をクリックすると大きな畫像が表示されます。

與FORUM8產品的連接

BIM與VR的連接

●BIM與VR的連接

將Allplan製作的建築·土木結構以3DS形式匯出,可以連接到UC-win/Road
透過這種連接,除了可以評估景觀、周邊環境、道路之外,進行經過達成共識過程的計畫和表現,以實際業務活用為前提的4D(施工)、5D(成本)模擬表現。

相關網頁:IM&VR - BIM建築土木設計解決方案(日文)

畫像をクリックすると大きな畫像が表示されます。

Allplan的3D資訊聯動

●Allplan的3D資訊聯動

[橋墩的設計・3D配筋(日文)」、「橋台的設計・3D配筋(中國版)」、「設備基礎設計·3D配筋 (日文)」、「箱式橋台的設計・3D配筋(日文)」、「擋土牆的設計·3D配筋」、「檢查井的設計·3D配筋(日文)」、「柔性結構槽的設計·3D配筋(日文)」、「輕型擋土牆的設計計算(日文)」、「RC下部工的設計・3D配筋(日文)、「鋼架橋墩的設計計算(日文)]、「開水路的設計·3D配筋(日文)」、「3D配筋CAD(日文)」以上的12種產品可以透過導入Allplan形式或IFC形式的設計資料來進行連接。
透過此連接,用UC-1系列設計的框架和鋼筋3D顯示,可以直接編輯。另外,也可以進行反映編輯過的鋼筋配置等的二維配筋圖(平面圖、剖面圖等)、鋼筋加工圖、構件數量表的製作功能。UC-1系列預計依次支援Allplan連接/IFC輸出。

畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。
▲橋台的設計樣品
  (倒T型翼牆・有受台(AUTOCHO1))
  上:3D配筋視圖 下:Allplan
▲擋土牆的設計樣品
  (倒T型直接基礎(AUTOCHO1))
  上:3D配筋視圖 下:Allplan

產品價格

軟體價格

■軟體價格

產品名 價 格
Allplan Basic 2022 (英語版/日文版) OPEN
Allplan Architecture 2022 (英語版/日文版) OPEN
Allplan Engineering Building 2022 (英語版/日文版) OPEN
Allplan Engineering Civil 2022 (英語版/日文版) OPEN
Allplan AEC 2022 (英語版/日文版) OPEN

SSA價格


SSA價格

対象產品 合約價格 1年
Allplan Basic 2022 (英語版/日文版) OPEN
Allplan Architecture 2022 (英語版/日文版) OPEN
Allplan Engineering Building 2022 (英語版/日文版) OPEN
Allplan Engineering Civil 2022 (英語版/日文版) OPEN
Allplan AEC 2022 (英語版/日文版) OPEN

版本開發履歷


版本開發履歷

 Allplan 2020
版本 發佈日 主要的版本升級內容
2022 22/02/09
  1. 提示工具的擴張,使用者介面的提升
  2. 透過改善元件的交互,可以進行高效詳細的建模
  3. 支持加強功能的自動化
  4. 支援透過顏色區分迅速檢測錯誤
  5. 支援根據預置梁對橋樑設計
  6. 支持IFC4.3

操作環境


操作環境

OS Windows 10 / 11 (推薦64bit)
顯卡 OpenGL4.2 対応 2GB 顯卡記憶體 解析度 1280 x 1024
(推薦 OpenGL4.2 対応 8GB 顯卡記憶體)
CPU 英特爾® i5、i7、i9或更高版本同等性能
所需記憶體(包含OS) 4GB以上(推薦16GB以上)
所需磁碟空間 10GB以上
顯示器(畫面解析度) 1280×1024以上
輸入資料副檔名・檔輸出 支持檔形式的詳細此處

產品購買/諮詢視窗


產品購買/諮詢視窗

■ 諮詢視窗

全國各代理店均接受諮詢。>> 營業視窗

如果您對購買或網站有任何疑問,敬請垂詢info-china@forum8.com

畫面示例

▲描繪功能

▲描繪功能

▲3D建模和草圖功能

▲渲染結果:品川KOKUYO大廳

▲演示功能

▲演示功能

▲大樓設計

▲內裝設計

▲使用各種渲染器進行編輯工作

▲錨筋和鋼筋組合的模型

▲SmartParts對鋼筋的應用

建築物損耗位置/維修情況

3D建模作業的流程


首先,按照製作新模型的要領製作構造物的外形。如果混凝土有損壞部,另外製作損壞狀態的模型(圖1),參照照片等資料,在相應的地方作為紋理粘貼。因此,可以表現損壞部或混凝土蜂窩等鋼筋暴露的部位(圖2a・3a)。
關於維修的地方,在損壞部上另行製作維修圖像模型,貼在損壞部上(圖2b・3b)。

▼圖1 損壞部位示例
畫像をクリックすると大きな畫像が表示されます。
▼圖2a 損壞圖1 ▼圖2b 修補後1
畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。

▼圖3a 損壞圖1

▼圖3b 修補後1
畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。

可以透過3D模型的真實的重現
透過對鋼筋1根1根進行另外的模型化配置,可以表現出鋼筋暴露地方。關於鋼筋配置及混凝土保護層,可以根據竣工圖紙重現。骨料是把像小石頭粒一樣的模型一個一個重疊起來表現出來(圖4)。

首先,按照製作新模型的要領製作構造物的外形。如果在混凝土有缺損部分,要另外製作損壞狀態的模型。參照照片等資料,在相應的地方粘貼紋理而表現損壞部和混凝土蜂窩等鋼筋暴露的地方(圖2a・3a)。
關於修補部位,在損傷部位上另行製作維修圖像的模型,貼在損傷部位上(圖2b・3b)。

不僅可以用接近現實的顏色來表現框架、鋼筋、骨料的顏色,還可以為了便於理解在3D模型上誇張地表現顏色。另外,結構物存在于水中時,建立模型,改變透射率進行在水中透明可見的表現。用同樣的手法,也可以表現地下模型(圖5・6)。

▼圖4 鋼筋露出示例
畫像をクリックすると大きな畫像が表示されます。

▼圖5 水下的混凝土蜂窩示例 ▼圖6 水下的放大圖
畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。

蓄水池樣品模型

使用Allplan, 3D表現以現有結構物為目標的損傷部位和修補狀況。

・對象:1969年設計的某淨水場內的地下蓄水池
・規模:19.5m×23.7m、高程5.5m(周圍有牆壁,空間內有12根帶有基腳的柱子)

底板、頂板在有柱的芯上設為“柱列帶”,在無柱的芯上設為“柱間帶”。在柱列帶和柱間帶中,上端筋和下端筋是Dφ16、Dφ19、Dφ16 、Dφ19,交互是@125或者@250中的,這樣的模式組合的配筋。
柱子部分是彎曲鋼筋,下端的鋼筋被設計得很密。柱子部分是Dφ13的帶筋圍繞@200,基腳部分以柱子為中心,軸鋼筋向八方延伸。(圖2)

Allplan的鋼筋形狀工具定義鋼筋直徑和混凝土保護層,用滑鼠操作製作帶筋和組裝筋。該樣品模型主要利用自由形狀工具製作鋼筋形狀,然後用@125或者@250的間隔進行配置。柱子部分利用帶筋工具。(圖3、圖4)

▼圖1 蓄水池模型

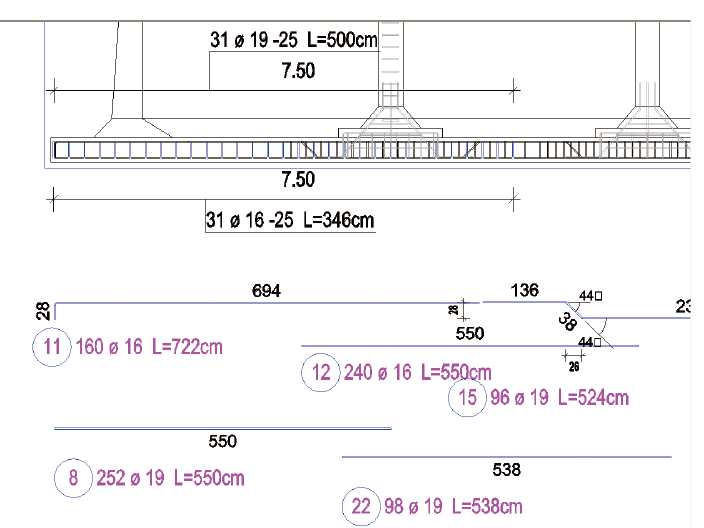

▼圖2 柱子部分擴大 ▼圖3 鋼筋形狀工具 ▼圖4 從BIM模型變為2D圖紙
畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。 畫像をクリックすると大きな畫像が表示されます。


UC-1系列連接

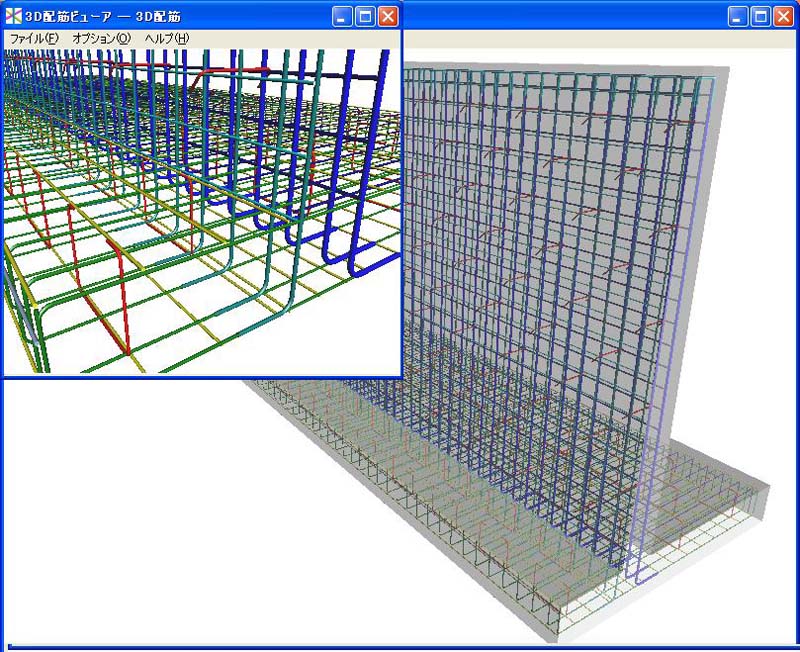

▲橋墩的設計 for Allplan/IFC
3D配筋視圖顯示

▲橋台的設計 for Allplan/IFC
3D配筋視圖顯示

▲Allplan中的讀入顯示

▲Allplan中的讀入顯示

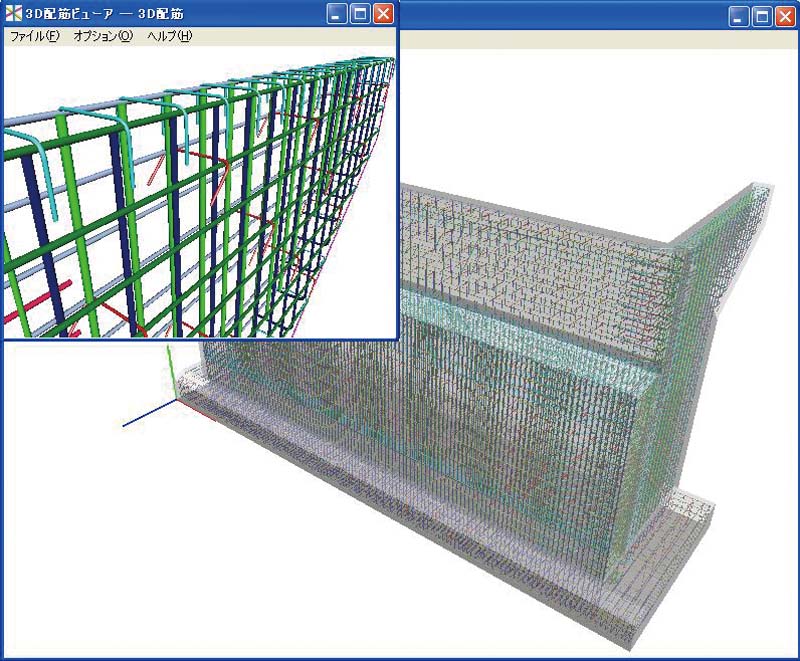

▲擋土牆的設計 for Allplan/IFC
3D配筋視圖顯示

▲箱式橋台的設計 for Allplan/IFC
3D配筋視圖顯示

▲Allplan中的讀入顯示

▲Allplan中的讀入顯示

▲Allplan中的讀入顯示

▲Allplan中的讀入顯示

▲使用Allplan Engineering
  商業中心 NiiPR 烏克蘭

▲使用Allplan Engineering
  化學設備 Chim Technologia 烏克蘭

1.適用範圍

Allplan是什麼

德國CAD製造商(Nemetschek公司)開發的BIM・土木工程3D通用CAD軟體。

基本功能是什麼?

作為建築土木CAD準備各種各樣的構件。可連續進行基本圖紙、渲染圖像、演示映射、詳細施工圖、數量選出和概預算,可以設計、表現建築物的整個生命週期。

與FORUM8產品的合作如何?
UC-1系統 UC-1產品有從2維圖紙製作3D配筋圖的3D配筋模擬功能。Allplan可以讀取這個3D配筋資料進行編輯。另外,3D資料也可以轉換成二維圖紙。
3D配筋CAD  ■3DCAD Studio®
UC-win/Road 可以將Allplan製作的建築、土木結構以3DS格式匯出,在UC-win/Road上使用。 因此可以進行景觀、環境和道路的研究,並且以實際業務活用為前提的4D(施工)、5D(成本)模擬表現。
如何應對BIM ?

支持國土交通省官廳營建部製作的2014年3月的「BIM指南 第2編設計業務編」。該指南適用於2014年官廳營建事業(設計業務及工程),適用於使用BIM和在進行技術探討的時使用BIM等情況。

提供相關服務?

提供支援BIM的3D圖紙選項的"報告書、圖紙全套服務"。該服務提供基於Allplan的2D、3D圖紙和設計計算書等。3D配筋圖可以用視圖確認3D模型的3DPDF形式輸出。 另外,準備了利用3D掃描和測量資料的3D鐳射掃描・建模服務(日文),以及從3D資料製作模型的3D模型服務(日文)。請諮詢營業視窗。


和其他產品的連接如何?

Allplan支援在土木、建築工程領域使用的各種檔案格式的輸入和輸出,可以和使用的軟體進行資料連接。

導入
AutoCAD dwg , dxf , dwt , dxb
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
CINEMA 4D c4d
SketchUp skp
Rhino 3dm
STL stl
VRML wrl
Hpgl/2 Plotter文件 plt , hp , hpg , hpl , pm
3D Studio 3ds
Adobe Illustrator ai
匯出
AutoCAD dxf , dwg , dwf
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
SVG svg
Hpgl/2 Plotter文件 hp, hpg , hpl , pm
RIB iTWO cpixml
SketchUp skp
Google Earth kml
CINEMA 4D c4d , c4u
Rhino 3dm
STL stl
VRML wrl
Universal 3D u3d
3D Studio Max 3ds

※IFC檔是IAI針對建築行業提出的標準檔案格式。
