New Products
RC截面计算 Ver.5
2012年道示对应
根据容许应力度法、临界状态设计法的钢筋混凝土截面计算程序

价格● (新建/订制版)126,000日圆 (版本升级)52,500日圆
(订制版 特別价格)75,600日圆
 发布●  2012年5月23日
UC-1
构造解析/截面

 前言
「RC截面计算 Ver.5」中,依据最新版道路桥示方书进行了容许应力度法的对应。以下主要介绍改订内容的概要。
 依据最新道路桥示方书的容许应力度法的计算
这次发布支持道路桥示方书、同解说(2012年3月)为依据的计算。主要修正点如下所示。
  1. 钢筋材质的追加(SD390,SD490)
    钢筋材质的种类中追加SD390、SD490。
  2. 混凝土的应力度-变形曲线及临界压缩变形的追加
    混凝土的应力度σc按下式求解。



    混凝土的限界圧縮变形εcca按下式求解。

  3. 钢筋的应力度-变形曲线及容许变形的追加
    耐震性能2的轴方向钢筋的容许拉伸变形εst2按下式求解。



    耐震性能3的轴方向钢筋的容许拉伸变形εst3按下式求解。



  4. 塑性铰链长Lp的算出(仅矩形、圆形、纵长小判型、横长小判型)
    塑性铰链长Lp按下式求解。



  5. 达到耐震性能2、耐震性能3临界状态时的临界力矩、曲率的算出

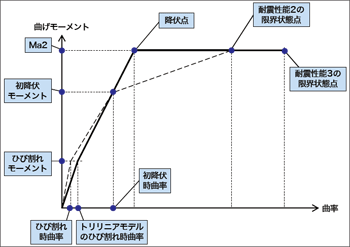

    各抵抗弯曲力矩的算出点如图1的各点所示。

点击图像可放大显示。
■图1 抵抗弯曲力矩的算出点


点击图像可放大显示。 点击图像可放大显示。
■图2 M-φ关系输入画面 ■图3 M-φ曲线结果画面

 铁道构造物等设计标准、同解说(2004年4月)的恢复性的校核、弯曲校核的追加
关于设计标准H16的恢复性校核,追加了构造物系数γi、恢复性能校核 弯曲的部材系数的输入栏。此外,混凝土的材料系数γc、钢筋钢材的材料系数γs使用了终局临界状态的材料系数相同值。
 结束语
以上,介绍了道路桥示方书的改订所对应的新版本概要。
对应了设计标准H16恢复性的校核、弯曲的追加等需求。
今后也将根据各用户的需求进行改良、改善。敬请期待。
(Up&Coming '12 夏季号刊载)
