- UC-win/Road的场景创建
- 从UC-win/Road输出试行的静止图像，确定POV-Ray的设定和特殊效果
- 进行动画内容的调整，根据需要写入脚本
- 在POV-Ray中，输入的动画帧和AVI、AVI帧图像，可大致确认完成后的AVI 在某些情况下3），4）可重复
- 将POV-Ray输出数据转送至神户研究所，在超级计算机上进行渲染
- 渲染后重新配置AVI文件，根据需要进行编辑
- 使用DVD光盘等，实行最终交付
 |

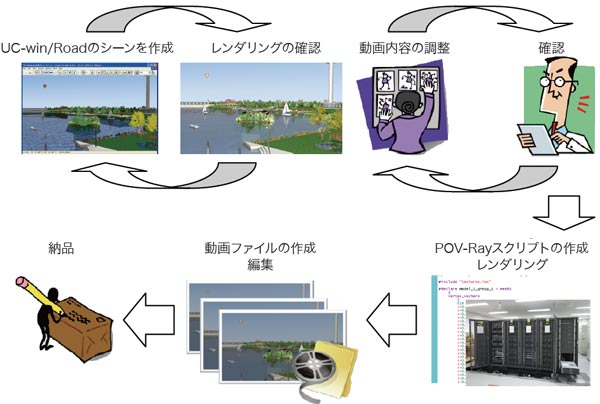

| ■图1 CG动画服务的动画创建流程 |
| New Products | ||||
|
||||
| 创建高清晰度的VR动画 |
| 超级计算机云技术(TM)「CG动画服务」是使用UC-win/Road，利用光线追踪法创建动画的服务。其中光线追踪引擎使用POV-Ray。 光线追踪最大的优点是、能够正确的计算光和材料的外观，但可能需要几个小时到几天的时间来生成一个图像。为了生成高清晰度的静止图像，在POV-Ray的数据文件上将UC-win/Road的VR空间信息输出的功能已很早被利用，但由于渲染的时间过长，会产生创建的CG动画不能够使用的后果。 该服务在“FORUM8・超级计算机云技术神户研究室”中使用的超级计算机，可使渲染的时间大幅度缩短。 在创建动画时，使用UC-win/Road创建内容，在渲染时必要的POV-Ray数据文件可作为每个视频帧进行输出。从而也可以渲染UC-win/Road中实时仿真的VR空间。 此外，在发挥UC-win/Road 已装备空间的创建功能时，比起实时数据，高分辨率的3D空间和CG动画的创建也成为可能。 |
| 动画创建服务流程 |
在FORUM8，提供根据光线跟踪形成的动画创建服务，已经作为创建数据的一部分开始了(图1)。
|
| 关于POV-Ray |
| POV-Ray(Persistence of Vision Raytracer)是一种可产生逼真静态图像和免费3D图形的软件。 存在Windows、Unix、MacOS等各种平台用的引擎。创建一个图像时，需要在给定脚本形式的文本文件中创建多数的信息，使用POV-Ray进行渲染。 POV-Ray的脚本形式，从POV-Ray的官方HP可取得信息和样本。其主要内容如下。 1.物体形状 2.表面特性 3.大气效应 4.光源 5.摄像头位置 物体形状 POV-Ray是物体表面的材质（纹理），材质的信息作为脚本大量的存在。例如，木材、岩石、金属等(图2)。以上直接使用默认信息就可以感受到真实效果，并且在编写脚本时也可自由的定义材质。 其中材质可更改清晰度，也可在位图文件中进行更改。
大气效应 POV-Ray可追加大气效应（雾的影响）。在整个场景中，也可设定街道照明灯和周围的晕影等。 光源 POV-Ray可支持点光源、面光源、聚光灯(图3)。如果没有光源时变为黑暗状态。
影追踪 光线追踪法： 计算从摄像头位置开始的光的反射和折射，以决定图像像素的最终颜色的技术为标准。在渲染整个场景时，最重要的是光学跟踪，在POV-Ray中，一般的光学跟踪的方法都可支持光线追踪法(图4左)。 无线电城法： 仅利用光线追踪法就可以感受到真实的效果了，但我们只是考虑了被光照射面的光的计算了，而没有考虑到在光源内测被反射到其它物体上的照射情况。给人一种比较生硬的感觉。 为了淡化这种生硬的感觉我们采用了无线电城法。无线电城法可使光的照射面好像光源一样，放射出间接光中的柔和光的一种表现。在POV-Ray中也同样支持无线电城法(图4右)。
水的反射、波纹 湖泊等可设置水面的反射和风等引起的波纹。 |
| 与UC-win/Road的对应 |
| UC-win/Road中都使用插件进行AVI文件的输出，也支持POV-Ray的输出，但由于此次开始的CG动画服务，使其进行了修订。 AVI选项、POV-Ray选项综合为动画选项 为了逐帧的使场景POV - Ray脚本输出，将AVI 选项和POV-Ray选项综合为动画选项。 在AVI-Option选项画面上设置的尺码，为满足FPS的帧数向AVI输出帧的时候，逐帧的使场景POV - Ray脚本输出。在同一时间可向AVI的帧追加，POV-Ray输出以外，AVI帧的图像也同时可输出。利用AVI和AVI的帧图像能够确认动画内容的变化。此外，也支持同过去一样的场景中的 POV-Ray输出。 输出对象 目前在UC-win/Ro中POV-ray输出对象如下： ・地形、天空、太阳、道路、3D模型、 ・2D树木、3D树木、道路标识、 ・MD3字符、湖泊、背景、旗帜 处理内容 在逐帧的POV-Ray脚本输出前，预先将静态对象的POV-Ray脚本输出。在逐帧输出时，静态对象的位置、角度信息作为各帧的信息来设置。脚本、交通流、在促成有利环境的同时移动摄像头，将被照射在摄像头内的对象的实例信息进行输出。设置时时刻刻变化的对象的位置、角度信息，来描绘当时的场景。(图5)。 另外，MD3字符通过皮肤，将预先使用的各模型的动画的帧坐标信息输出，在实际的场景输出时，对应着设置帧的序号。这将减少每帧输出的时间。此外，由于对应着景观模型的显示、绘图选项的绘图设置，所以依据动画时的设置进行的转换也反映在POV-Ray 脚本上。 另外，帧的输出也可在AVI文件上使用帧图像的同一时间进行。
操作顺序 读取数据后，按照以下顺序输出每帧的POV-Ray脚本。
操作的内容 AVI选项 图像的大小、设置每秒的帧数（FPS）。 POV-Ray选项 无线电城法的使用、最大跟踪级别、对象输出范围、模糊对应等，实施POV-Ray全体的设置。 Movie选项 AVI、AVI帧图像、设置POV-Ray脚本数据的输出位置的文件夹。在未设置的情况下将变成<用户数据文件夹>\Movie。另外，在这个画面上的以上3个数据的基础上，可以设置任何输出，并可以核对输出对象。
静态选项的输出 「Tools｣－「Export Static Models to POV-ray」使静态样本的信息、动态样本的部分样本的信息输出。在这个时候帧序号将被重置。 动画输出开始 一旦选择「Tools」－「Start AVI recording」，便开始输出各帧的信息，并追加每帧至文件夹中。 动画输出结束 在「Tools」－「Stop AVI recording」上结束输出。一度确认AVI文件。在AVI中为帧序号的开始与结束添加名称，这样看起来比较容易明白。在这种状态下再次选择「Start AVI recording」时，则帧序号将从这一时刻开始作成。 关于传统的POV-Ray输出 在菜单中选择「Tools」－「Export To POV-Ray」，静态对象的输出->Frame1的输出连续进行，作为结果的POV-Ray输出同步进行。渲染后的图像，变得与传统的图像一样。 内部文件夹构造 在Movie Option画面上设置输出位置时，将构成以下文件夹。各文件夹所规定的文件将被输出。
|
|||||||||||||||||
| 今后的发展 |
| 目前可应用于Ver5.02.00的POV-Ray输出。计划在今后，未应用的对象(FBX对象、3DText对象...)实现应用。另外，完善UC-win/Road的设置可直接在POV-Ray上反映出来的计划。 |
(Up&Coming '11 秋季发行出版) |
 |
