Allplan2011 三维土木建筑CAD 发布●2011年7月 建筑／工厂设备

Allplan是德国Nemetshek公司开发的对象指向的3D综合BIM（Building Information Modeling）软件。Allplan从以往的二维制图到具有属性的三维模型制作，并支持数量计算。意匠设计、结构设计、室内、景观计画、城市规划等覆盖广泛领域的工具。 　意匠设计用的Allplan Architecture和结构设计用的Allplan Engineering，FORUM8拥有日本的销售权。继现在提供中的Allplan2009，Allplan2011的日文本地化作业正在进行中。 这里对Allplan2011的平台功能、性能提高、用户性能提高、连接性4部分新功能进行介绍。

平台功能

Allplan的设计思想中的1个便是「开放式BIM平台（Open?BIM?Platform）」。这里有各类软件、文件格式的平台的意思。 　Allplan2009中对应许多文件格式的导入和输出，Allplan2011中还新增了AutoCAD2010/2011DWG格式的导入和输出，还对应快速原型的STL格式的输出。 　DWG格式的输出中通过Allplan的房间作成功能（Room）作成的房间形状可通过多边形折线输出（图1）。 　快速原型是指利用三维打印机等的模型试作，这里三维打印机主要使用的文件格式便是STL格式。 　Allplan除此以外还可对应DGN格式、IFC2×3格式（BIM的标准文件格式）、2D?3DPDF、GoogleSketchup的SKP格式，对界面、文件大小的缩小化等改良下了功夫。其他还可与Rhino,CINEMA4D的数据连接。 ■图1　利用STL格式制作的模型

性能的提高

通过全新的图像引擎提高描绘速度，对参考浏览功能也做了改良。 　新的图像引擎即使参考大量数据，移动模型、视点，通过部分变更达到描绘高速化，可实时进行隐线处理。 　Allplan是由复数个文件构成的1个项目，其中由某个文件作成的模型再由別外的文件参考，可显示断面图、立面图。 　文件间复制模型时，有时候会出现属性丢失的情况，新的「复制和转换」工具可确保复数个文件数据保持其属性的复制。由此可有效进行来自旧文件的作业效率。

用户性的提高

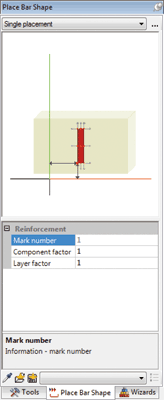

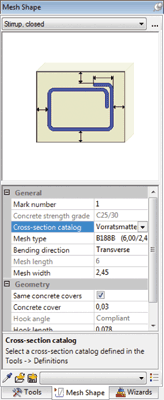

新的报告功能、版面设计器的改良、对象对话框的改良、正面?扶手功能、配筋功能的界面得到改良，提高了用户的操作性。 　钢筋重量、房间的规格等数量计算可能的报告功能中对应Microsoft标准的报告格式。报告内的格网高度、宽度、框架、字体、大小、文本颜色等比起以往更容易看，基于属性对应排序（分类）。此外，自定义画面也进行了改善（图3）。 ■图3　报告功能 　版面设计编辑器中对打印预览、颜色、灰度的显示进行改善，追加了图面缩尺的自动调整，版面设计要素的捕捉功能等。 　作为最大的改良点之一，每个项目的窗口打开选项当设计被更新会合并成1个窗口。115个项目可以在１个窗口内表示设置及各工具的设置。此外可保存选项的设置，可以在別的计算机移行相同设置（图4）。 ■图4　综合选项对话框 　Allplan Architecture的正面功能和扶手功能中，预先备有包含材质和预览的详细设置模型，通过改善对话框使用变得更加容易。 　关于Allplan Engineering充实的配筋功能，追加了简单配筋和用于网格配筋的调色板，界面变得明快且连贯（图5）。 ■图5　网格配筋和简单配筋调色板

连接

Allplan2011中追加了自动升级的功能。 可自动检出新的更新程序，选择自动或手动安装。系统管理者控制办公室全体的更新，可利用最适合安定的版本。 此外，使用Allplan Connect的服务，可下载项目内容。简单利用材质、家具等对象模型（图6）。 ■图6　支持下载的模型例
