新产品介绍

●UC-win/Road Ver.3.4.7 三维实时VR软件

●功能概要
 此次发布了火和烟的简易表现功能。可作为UC-win/Road 3.4的基本功能利用。火焰、活动、温泉水雾、烟囱的烟等通过特定的设定可表现各种现象。
 作为今后第2阶段预定于火灾分析应用程序进行连接,实现其扩展功能的开发。
▲山林火灾(火焰和烟雾) ▲温泉的烟雾

▲燃烧的样子(火焰、颗粒)

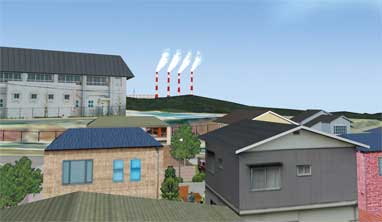

▲烟囱的烟

●描画处理:关于粒子系统
 这次发布的功能是运用粒子系统对火和烟进行表现。这里所谓粒子的基本信息是关于三维坐标和表现方法相关的属性。粒子系统使用了许多的粒子(数百到数万),在各种现象的表现中被使用(火、爆炸、水、落叶、云、雨、雪、星、草…)。为了实装粒子系统,需要进行模拟和描绘2道处理。模拟阶段计算各粒子的位置及描画必要的参数,描画阶段对模拟的结果进行三维表现。

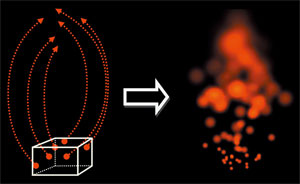

▲粒子系统

 UC-win/Road的模拟处理中,对粒子的生命周期按照发生、运动、消灭的流程进行。例子是火或烟的发生源的范围内任意被生成,生存时间及初始速度作为的参数被赋予。在受风的影响的同时,分别沿着表现轨道移动、消灭。消灭的粒子通过再次在发生源被生成完成一次模拟的循环。
▲火的表现

●参数
 火、烟的编辑画面中,如下所示可对形状、粒子进行详细设定。
描画设定:
  表示画像    颜色调整   画面上的尺寸
模拟・动作设定:
  粒子数    火或烟    火或烟的发生源    各方向的初始速度    生存时间

●UC-win/RoadDB(火、烟)
 UC-win/RoadDB是为了让UC-win/Road的使用更加便利,UC-win/Road下可以利用的3D模型材质下载数据库。此次Ve.3.4.7对应的火和烟的表现功能如下所示,公开了5种火的材质,3种烟的材质。今后预定进一步扩展。此外,FORUM8为了DB的扩充,面向用户征集对象模型和材质,请将您的愿望告诉我们。

■UC-win/Road Ver.3.4.7 发布预定日:2009年6月24日

(Up&Coming '09 盛夏号刊载)
