| ●UC-win/Road관련 툴 |
●모델링 툴[ImageModeler／Stitcher／VTour]
| REALVIZ사는 프랑스에 본사를 가진 로스앤젤레스, 런던, 파리등을 주된 거점으로 하는 글로벌 기업입니다. 그 디지털 화상
처리, 3D모델에 관련하는 솔루션은 간편한 화상 처리를 하는 일반적인 유저에서부터 고도한 기술을 가진 고급 지향 유저에까지 세계중의
수많은 분들에게 제공되어 활용되고 있습니다. 이번은 REALVIZ사의 솔루션중, 포럼에이트에서 제공하게 되는 파노라마 사진 작성 툴[Stitcher], 사진으로부터의 3차원 모델링 툴[ImageModeler], 파노라마 사진으로부터의 3차원 모델링 툴[VTour]을 소개합니다. 이러한 툴을 활용함으로써UC-win/Road의 VR데이터 작성에 있어서 작업의 효율화를 기대할 수 있습니다. 그 활용 순서에 대해서도 작성 조작 이미지 화상에 의해 간단하게 소개합니다. REALVIZ사 홈페이지www.realviz.com |
 |
●Stitcher
| Sticher는 분할하여 촬영된 사진을 자동적으로 이어 맞추고 최대 360도의 매력적인 파노라마를 작성해 줍니다. 이 Sticher을 이용해서 UC-win/Road의 배경(먼 곳의 배경을 간이적으로 표현하는 기능)이나 고층 빌딩이나 대규모 건축물등의 모델의 외관 텍스처 작성을 효율적으로 할 수 있습니다. |
 |
 |
 |
|
| ▲임의의 폴더에 있는 여러개의 화상을 일괄적으로 읽어들여 자동적으로 합성합니다. | ||
 |
 |
|
| ▲아래에 있는 3장의 디지털 카메라 사진을 자동적으로 이어 맟춘 Sticher의 조작 화면. 위치의 엇갈림, 명도의 차이도 자동적으로 조정해 줍니다. |
||
종래의 방법에서는 화상 처리 소프트에 의한 수작업으로 1장씩 화상을 변형시켜 위치를 맞추고, 게다가 여러장의 화상이 맞닿기 때문에 그것들을 전부 맞도록 변형과 위치 맞추기를 하는 것은 매우 힘든 일이었습니다. 또한 경계를 눈에 띄지 않게 하기 위해서 명도의 보정도 필요했습니다. Sticher에서는 그러한 모든 작업이 자동적으로 실행되기 때문에 매우 편리합니다.
 |
 |
 |
||
| ▲UC-win/Road에 배경으로써 가져온 이미지, 야경 사진을 배경 모델로써 가져온 이미지 | ||||
●ImageModeler
ImageModeler는 화상 베이스의 모델러로 사진에서 3D모델을 작성하는 툴입니다. 일반의 모델링 소프트와 달리 여러 시점으로부터 촬영한 화상을 기초로 반자동적으로 입체화 해 줍니다.
 |
 |
 |
||
| ImageModeler의 조작 화면. 가져온 화상상에 표적이 되는 포인트를 지정해 갈때, 각도를 조정하는 것만으로 모델링이 가능합니다. 또한 그 범위내의 화상 정보를 읽어들여 텍스처를 작성해 줍니다. |
||||
 |
 |
|
 |
 |
|
| ▲작성된 건물 모델을 UC-win/Road로 가져온 이미지 | ||
●VTour
VTour는 ImageModeler와 동일한 카테고리이지만, 파노라마 사진등에서 3차원의 축정보를 부여함으로써 3D모델을 작성하는 툴입니다.
축을 설정함으로써 모델을 작성하기 위해서 고정 시점의 화상으로부터도 작성을 할 수 있으며 게다가 파노라마 사진보다 거리 풍경, 둘러싸인 공간, 내관등도 작성할 수 있습니다.
 |
 |
 |
||
| ▲Vtour의 조작 화면 | ||||
 |
 |
 |
||
| ▲작성된 건물 모델을 UC-win/Road로 가져온 이미지 | ||||
※VTour로부터의 모델 익스포트는 3DS형식을 서포트하지 않습니다. UC-win/Road로 가져오기 위해서는 MAYA(모델링 소프트)를 경유하게 됩니다.
●향후의 예정
이번 소개한 소프트웨어를 포럼에이트에서 판매하게 되었습니다. 향후 일본어판 인터페이스의 제공과 체험 세미너도 예정하고 있습니다. UC-win/Road의 유저분들을 비롯한 많은 분들께서 활용하실 수 있는 편리한 툴이므로 기대하여 주십시오.
●버추얼 건설 프로젝트 관리 시스템[V-CPM]
V-CPM(Virtual - Construction Project Manager)은 건설 공정 관리에 있어서 2차원의 공사 스케줄과 3차원의 도면 정보를 연계시켜 완성 경과 상태를 일별로 연속할 수 있는 4D건설 공사 관리 시스템입니다.
실무로의 적용을 강화하기 위한 다수의 독창적인 기능(morphing, section, pipe interfere)을 장비하고 있습니다. 시각적인 진척 관리 및 설계, VR, 모바일등의 기술적인 연계를 통해서 4D표현과 건설 공사 관리 기능을 확장한 신개념의 건설 4D CAD시스템입니다.
공사 스케줄에 따라서 지도상의 실좌표와 도면의 설계 실좌표와 정합시켜 3D 시뮬레이션(경관 분석, 수계 분석)을 합니다. 설계 및 시공을 통해서 부실 설계를 예방하고 안전한 시공 및 공사비를 절감하며 공사 품질을 올려서 공사 기간의 단축을 극대화하는 시스템입니다.
UC-win/Road for V-CPM은 수탁개발 시스템으로써 제공합니다. 가까운 시일 안에 일본어 인터페이스판을 릴리스 할 예정입니다.
|
|||||||||||||||||||||

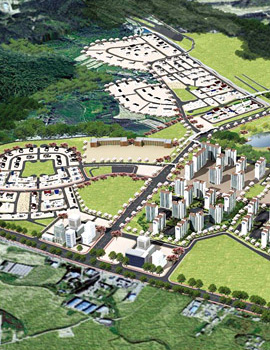

●건축 시스템 이미지
|
|||||||||||||||||||||||||||||||
