Sản phẩm & dịch vụ mới Mô phỏng

UC-win/Road
Ver. 15.1

Gói phần mềm mô phỏng thực tế ảo (VR) 3D tương tác thời gian thực cho phép diễn họa trực quan, giúp mang lại sự đồng thuận và phê duyệt nhanh chóng cho các dự án quy hoạch, xây dựng cầu đường và công trình hạ tầng công cộng

●Giá bánBản Ultimate: USD 17,200
 Bản Driving Sim: USD 11,000
 Bản Advanced: USD 8,800
 Bản Standard: USD 6,000
 Bản CIM Lite: USD 4,800

●Phát hànhTháng 7 năm 2021


Bài viết sẽ giới thiệu những điểm mới của phiên bản UC-win/Road 15.1.0 đã được phát hành vào tháng 7/2021.

Mô phỏng 4D

Mảng mô phỏng 4D của UC-win/Road được bổ sung thêm một số tính năng sau nhằm giúp việc xây dựng (hoặc sửa đổi, bổ sung) kế hoạch thi công thuận tiện, chi tiết hơn, việc quản lý tiến độ dễ dàng, hiệu quả hơn:

  1. Thiết lập hiển thị đơn giản công việc (task) đang tiến hành trong không gian mô phỏng
  2. Loại bỏ công việc trùng lặp trong tài nguyên (resource)
  3. Thiết lập liên kết giữa các công việc, đặt thứ tự ưu tiên
  4. Thiết lập điều kiện để công việc bắt đầu dựa trên trạng thái của biến số
  5. Tự động điều chỉnh tiến độ

Ví dụ, khi thiết lập công việc vận chuyển đất cát trong môi trường mô phỏng 4D, chúng ta sẽ định nghĩa xe ben trong tài nguyên công việc (task resource), khai báo các biến số là tổng lượng đất cát có thể được vận chuyển trên mỗi xe, tốc độ xúc/ đổ đất cát, v.v. và đặt tự động điều chỉnh tiến độ cho công việc vận chuyển đất cát; qua đó, chúng ta có thể tính toán và mô phỏng trực quan số lượng xe ben cần sử dụng tại công trường để có hiệu quả nhất.


Hình 1. Mô phỏng 4D

Mô hình IFC

Chế độ diễn họa dữ liệu bố trí cốt thép trong mô hình ở phiên bản này gồm chế độ hiển thị cốt thép dạng đường (line) và hiển thị dạng đa giác (polygon). Chế độ line giúp tốc độ kết xuất (render) nhanh hơn, còn chế độ polygon cho phép hiển thị kích thước đường kính thanh cốt thép chính xác. Ngoài ra, phiên bản này cũng đã cải thiện khả năng đọc và diễn họa cấu trúc không gian và hình học của dữ liệu IFC.


Tùy chọn về bộ điều khiển game controller

Phiên bản này hỗ trợ kết nối đa thiết bị cùng thời điểm, cho phép thao tác với nhiều bộ game controller được kết nối với máy tính cùng lúc. Khi nhiều thiết bị được kết nối cùng lúc, người dùng có thể chọn set up riêng từng thiết bị với từng mục đích mô phỏng riêng. Ví dụ, trong mô phỏng lái xe, người dùng có thể cùng lúc sử dụng bộ vô lăng lái để mô phỏng việc đánh lái và bộ chân đạp để mô phỏng thao tác với chân ga, chân phanh.


Hình 2. Kết nối với game controller

Xuất ảnh vệ tinh (orthoimage)

Phiên bản mới được trang bị tính năng cho phép xuất hình ảnh vệ tinh nắn chỉnh hình học (orthoimage) sang màn hình bản đồ 2D. Tính năng này hữu ích khi tạo dữ liệu trong chương trình mô phỏng của bên thứ 3, và thông tin tọa độ trong dữ liệu trong chương trình đó cần phải khớp với hệ tọa độ trong UC-win/Road. Ảnh ortho có thể được xuất ra định dạng PNG, JPEG và BMP, đồng thời có thể căn chỉnh, giới hạn khu vực để xuất ảnh ortho từ không gian mô phỏng. Với khu vực được căn chỉnh giới hạn để xuất ảnh, người dùng có thể tùy chỉnh tọa độ trung tâm ảnh, chiều rộng, chiều cao trong hệ tọa độ, góc quay, hoặc chia vùng (split) hình ảnh và chỉnh độ phân giải cho từng hình. Ngoài ra, thông tin tọa độ đi kèm world file (loại file có lưu trữ thông tin tọa độ địa lý) có thể được dễ dàng import vào một phần mềm mô phỏng khác, nếu phần mềm đó cũng hỗ trợ world file.

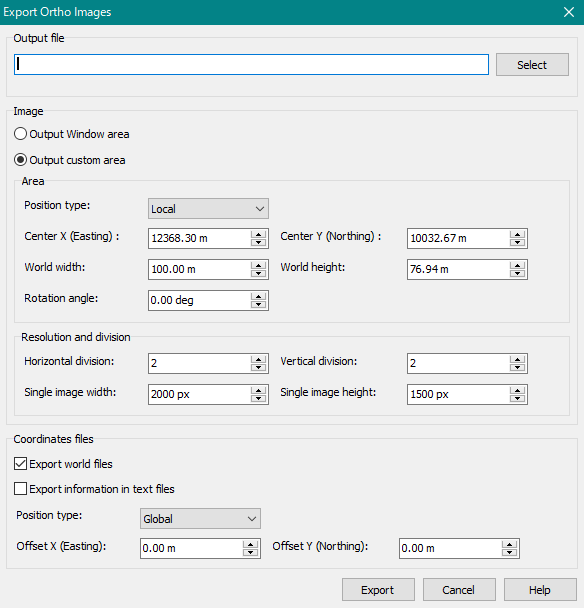

Hình 3. Hộp thoại thao tác Hình 4. Dữ liệu được xuất

Import mô hình toàn cầu (global model)

Tính năng cho phép import hàng loạt và đặt vào đúng vị trí các file mô hình định dạng 3DS, FBX, OBJ và Collada với thuộc tính tọa độ đi kèm. Người dùng vào menu "File" chọn "Import" - "Import global positioned models". Tính năng hữu dụng khi import hàng loạt mô hình có thuộc tính tọa độ đi kèm, như dữ liệu từ nguồn dữ liệu mở PLATEAU.

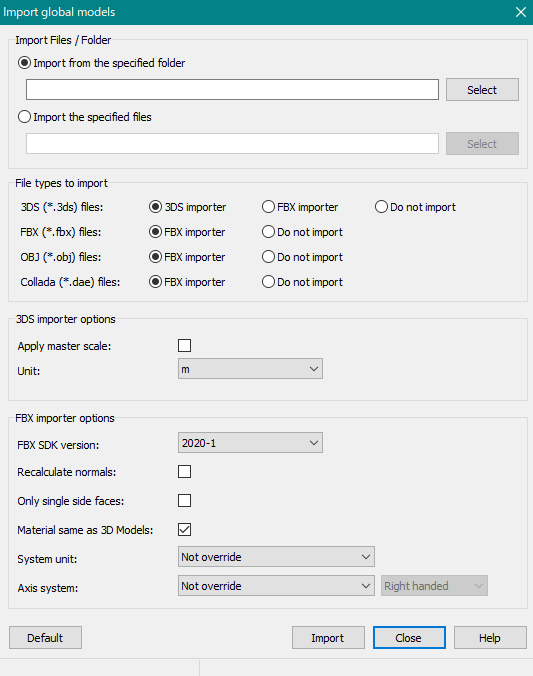

Hình 5. Cửa sổ import Hình 6. Không gian đã import các mô hình

Cập nhật cho các phần mềm được hỗ trợ liên kết dữ liệu

Các plugin sau đã được cập nhật để hỗ trợ trao đổi dữ liệu với phiên bản mới nhất của các phần mềm bên thứ 3.

  1. Tùy chọn Aimsun Link Plugin -> Aimsun Next 20
  2. Tùy chọn VISSIM Link Plugin -> VISSIM 2021

Cluster (cụm máy trạm)

Các tính năng cơ bản của UC-win/Road (các phiên bản Standard/ Advanced/ Driving Sim/ Ultimate/ CIM Lite) nay đã có thể được sử dụng trong môi trường máy chủ - máy trạm hoặc multi- user client.


(Up&Coming '21 Ấn bản mùa thu)
