概要

DesignBuilder Ver.7.0が2021年５月にリリースされ、従来の機能を更に拡張して、モデル作成のためのワークフローや生産性を向上することができるように、様々な機能を追加しました。ここに、新機能の一部についてご紹介いたします。

IDFファイル形式の建物形状、コンストラクションデータ、ガラス、材料、シェーディングデータ等のインポートに対応

OpenStudioなどのサードパーティツールで作成されたEnergyPlusIDFファイルをインポートできるようになりました。EnergyPlusIDFモデルファイル内の建物のジオメトリ、構造、グレージング、マテリアル、およびシェーディングデータをDesignBuilderモデルにインポートできます。

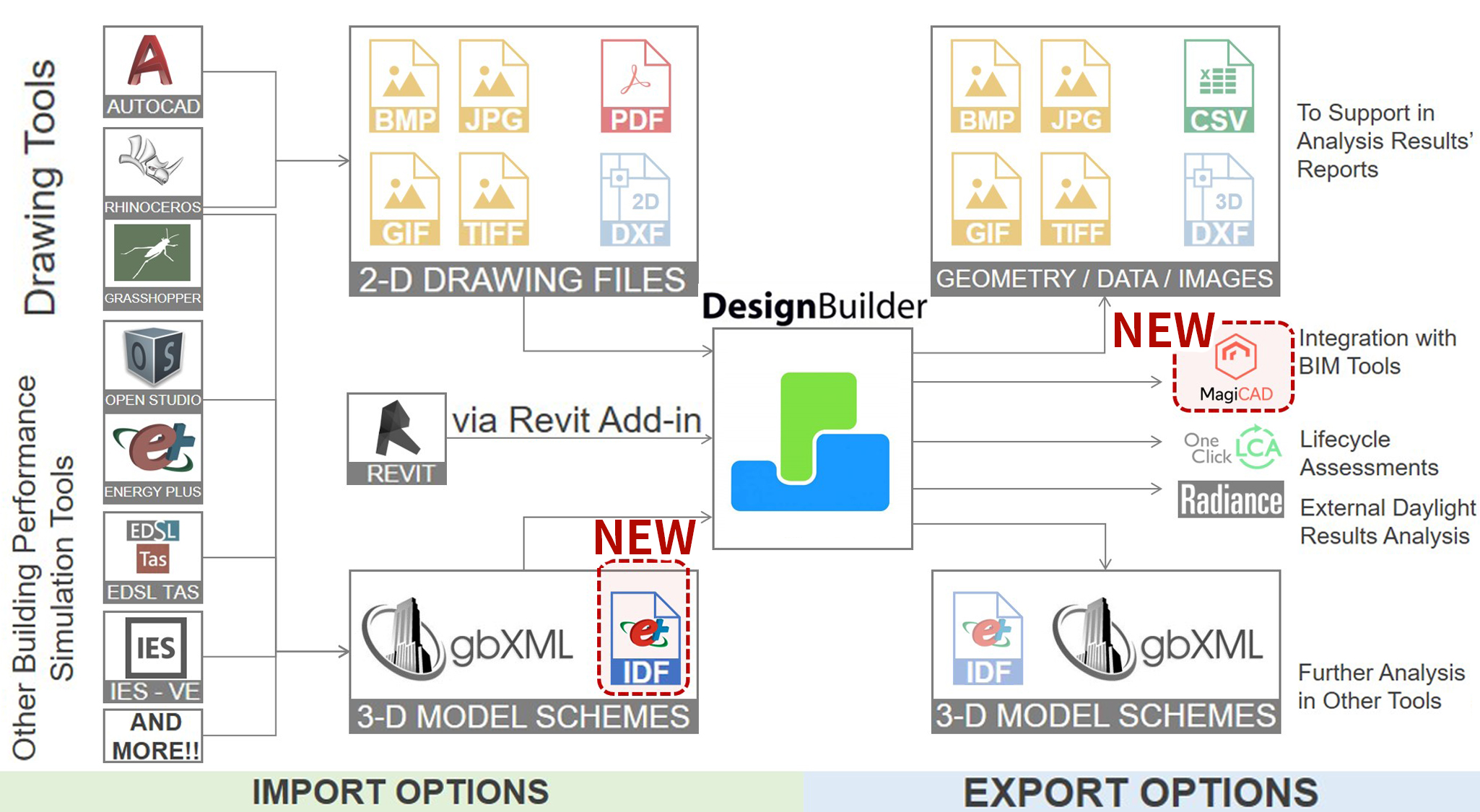

図1　インポート／エクスポートオプション

年間気候ベースの採光モデリング シミュレーションがラディアンスシミュレーションエンジンで直接実行可能

Ver.7で、最も重要な新機能は次のとおりです。

1. 年次気候ベースの昼光モデリング（CBDM）シミュレーションは、空間昼光自律性（sDA 300/50）を含むLM-83-12で承認された方法を取り、ラディアンスシミュレーションエンジンで実行可能
2. LEEDv4.1デイライトクレジットオプション1+2や、BREEAMHEA01オプションb年間採光クレジットを追加し、新しい計算とフォーマットされたレポートを提供

3Dモデラーにて採光分布マップが表示可能

昼光分布マップが3Dモデラーに表示され、各セルに表示される数値ラベルとカラーパレットのオプションが追加されました。

図2　採光分布マップ　3D

Pythonスクリプティングに対応

新機能として、スクリプトツールが更新され、PythonおよびC#言語を選択して、シミュレーションの前後にシミュレーションの入力と出力を処理できるようになりました。

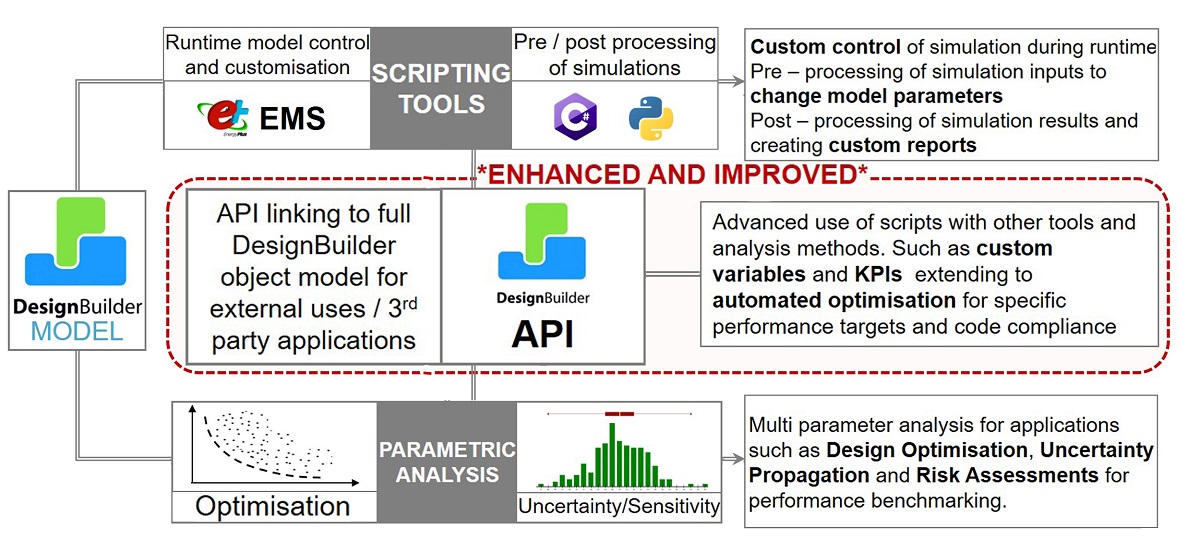

図3　APIのワークフロー

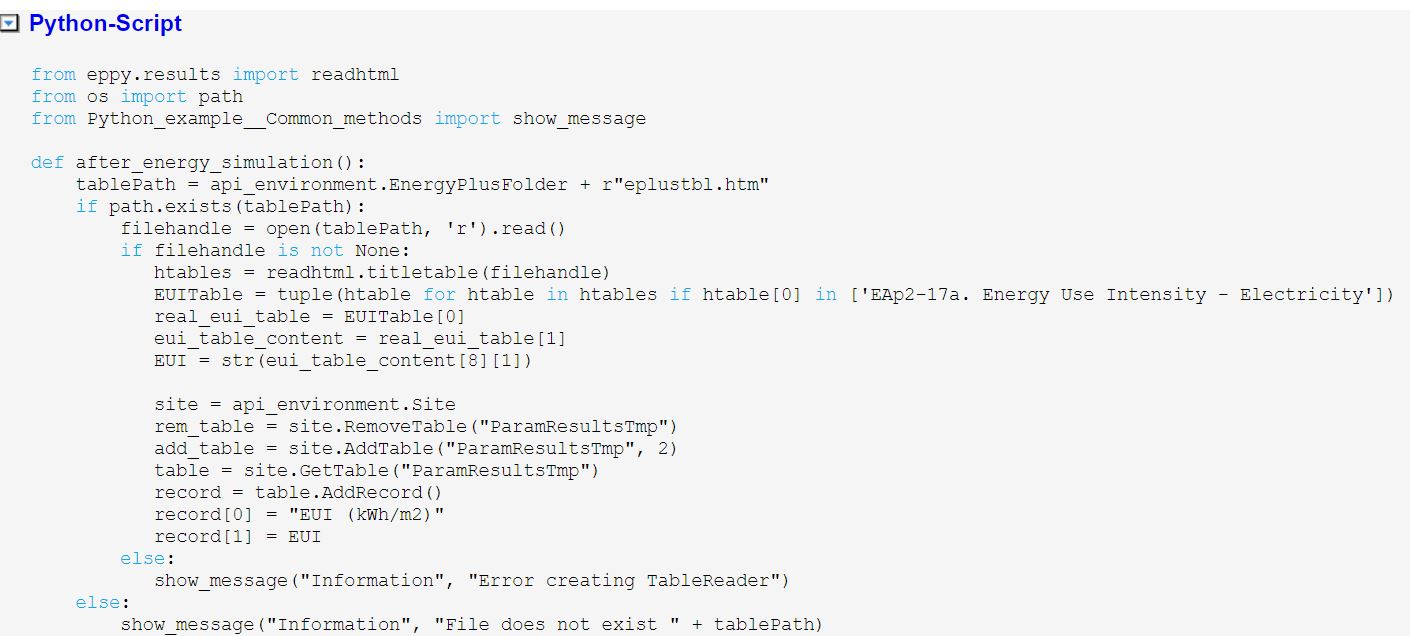

図4　Pythonスクリプトのサンプル

Kivaを使用した3Dグラウンドモデリング

Ver.7では、建物と地盤の熱伝達をより正確に計算するためのKiva3D地盤モデリングを実行し、地盤の熱伝達計算の精度を向上させることができます。

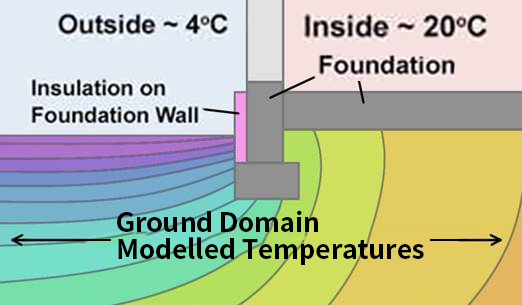

図5　3Dグラウンドモデリング

配色でUIをカスタマイズ

新しいカラーテーマの1つを選択して、DesignBuilderの作業環境の外観を変更したり、独自のテーマを作成したり、様々な設定ができます。

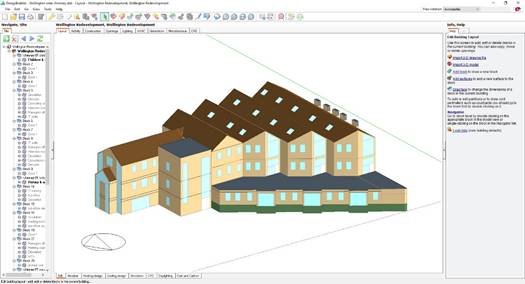

図6　UIカスタマイズ

その他の新機能について

今回の改定では、上記内容の他に、最新のベースラインHVACシステムを含むASHRAE 90.1 App G2013および2016モデリングのサポート、モデラーの更新の改善などの新機能も追加され、より充実した内容となっております。
