Shade3D Ver.21.2新增了BIM/CIM模型的檢查輔助工具，並且對應Mac系統的最新晶片。透過強化測量功能以提高設計檢查的便利性，並擴展了導入匯出的檔案格式。此外，提高了操作效率和加強了相關規範對應，可以實現更豐富多彩的表現和穩定性。以下介紹主要的更新內容。

BIM/CIM設計檢查工具（僅支援Professional）

日本國土交通省制定了BIM/CIM模型製作的標準指南檔案。基於該指南發佈了BIM/CIM模型標準，並且需要基於這些準則進行設計檢查。

Shade3D BIM/CIM設計檢查工具可以檢查BIM/CIM模型中是否正確反映了設計條件和設計標準。

IFC檔案輸入輸出概述

1. 輸入IFC檔案的3D模型資料、2D視圖資料
2. 顯示IFC資料構造的樹形功能表、顯示部件名稱
3. 基於組、分類、圖層、連接資訊、部件的相關顯示
4. 字串、數值、邏輯值、外部檔案名的屬性資訊編輯和輸出
5. URI（file:/、http://）中指定的外部參考的關聯和執行

圖1　IFC資訊確認畫面

BIM/CIM設計檢查工具概要

1. BIM/CIM設計檢查使用的工具和設計檢查工作表的集成介面
2. 顯示檢查物件的設計排查表，記錄每個專案的確認情況和確認結果
3. 可以執行任意點之間的測量、座標確認、干擾檢查、任意的剖面剪切和非連接邊的檢測
4. 執行設計檢查工作表的檔案保存、讀取和列印
5. 檢查項目的檢索顯示

圖2　BIM/CIM設計檢查工具

IFC檔案的模型資料、屬性資訊、BIM/CIM設計檢查工作表的檢查結果直接保存在同一場景檔案中，便於集中管理。

圖3　利用檢查工具檢出橋墩配筋的干涉

支持Apple Silicon、Mac對應（僅支持macOS）

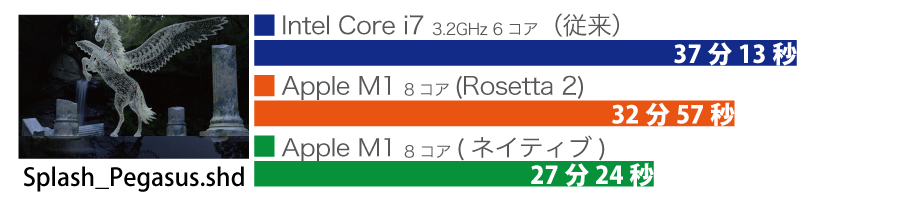

Apple在去年11月發售了搭載最新晶片Apple Silicon的Mac電腦。與透過虛擬化中介軟體進行控制相比，在整體性能方面得到了改善。特別是渲染速度提高了1.35倍以上，並且可以在不更改任何設置的情況下，使Mac發揮比以往更優越的性能。

透過[干涉]測定工具，支援NURBS以外的形狀的檢查

從來只支援NURBS surface的[干涉]測定工具，現在支持一般形狀、自由曲面、掃描體、旋轉體、多邊形網格。如果是有厚度而沒有孔的surface的話，對於從IFC檔案導入的多邊形網格等，也可以進行干涉檢查。

圖4　利用[干涉]測量工具的形狀檢查
