New Products & Service FEM

Engineer's Studio® Ver.9.1

三維積層平板/索動態非線性分析

●發佈日期 2020年4月

簡介

Engineer's Studio Ver 9.1.0新功能如下。

・輸入操作簡化

・增強尺寸線顯示功能,用於增強鋼筋放置資訊

・衰減常數的複製與檢查功能

・將直線形狀與圓弧形狀的複數節點進行排列功能

從屬要素顯示功能

・未使用資料一次性刪除功能

輸入操作簡化

此功能根據要建立的模型類型新增或減少導引中顯示的專案。根據材料特性是線性還是非線性而需要,載入方法是工況載入或序列載入,是否使用框架元素,是否使用板狀元素,或是否執行檢查等條件顯示輸入專案,隱藏不必要的輸入專案。 資料本身即使被隱藏也不會被刪除。

點擊圖片可放大顯示。

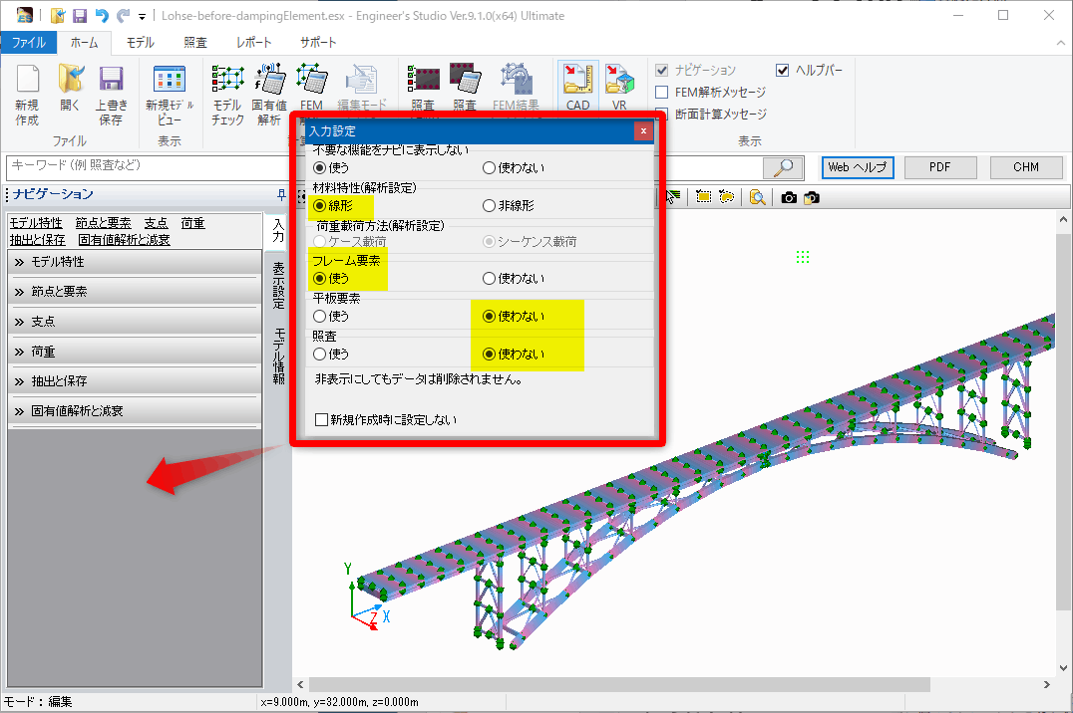

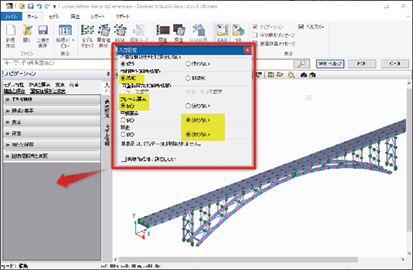

圖1 設定輸入專案

增強尺寸線顯示以增強鋼筋放置資訊

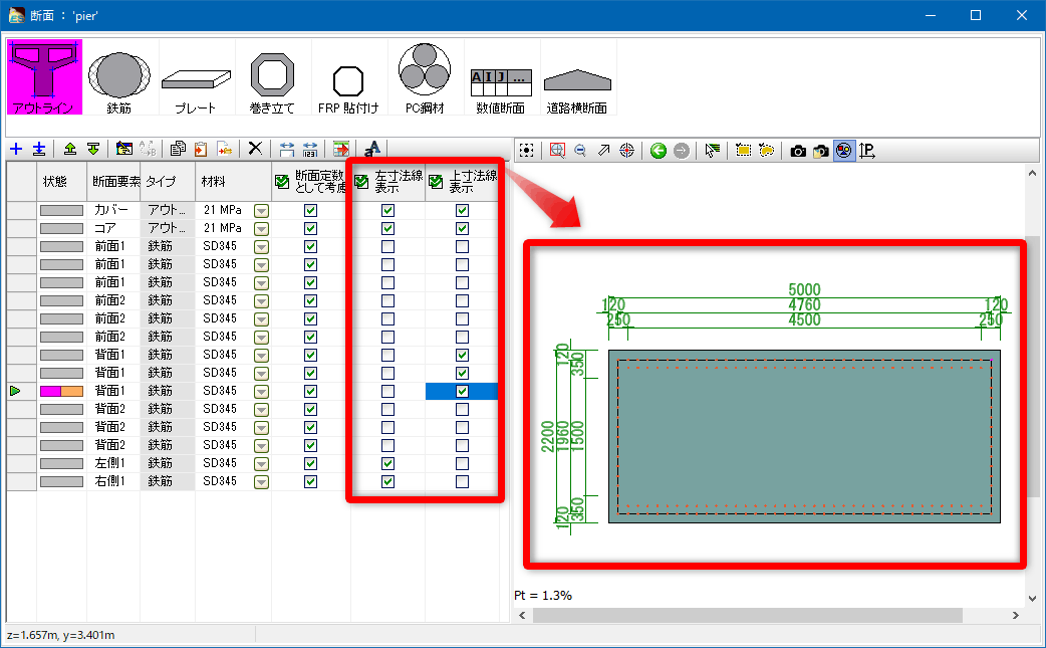

顯示斷面縮略圖,報告輸出的斷面圖以及鋼筋佈置資訊的斷面寬度斷面高度和尺寸線。 還有一個用於顯示或不顯示每個剖面元素的尺寸線開關。

點擊圖片可放大顯示。

圖2 配筋狀態尺寸顯示

衰減常數複製檢查功能

該功能是一次將導引特徵值分析和阻尼常數中的運行設定的阻尼常數等資料一次複製到其他運行的功能。還有一個可以檢查每個運行的阻尼常數是否與其他運行匹配的功能。


點擊圖片可放大顯示。 點擊圖片可放大顯示。

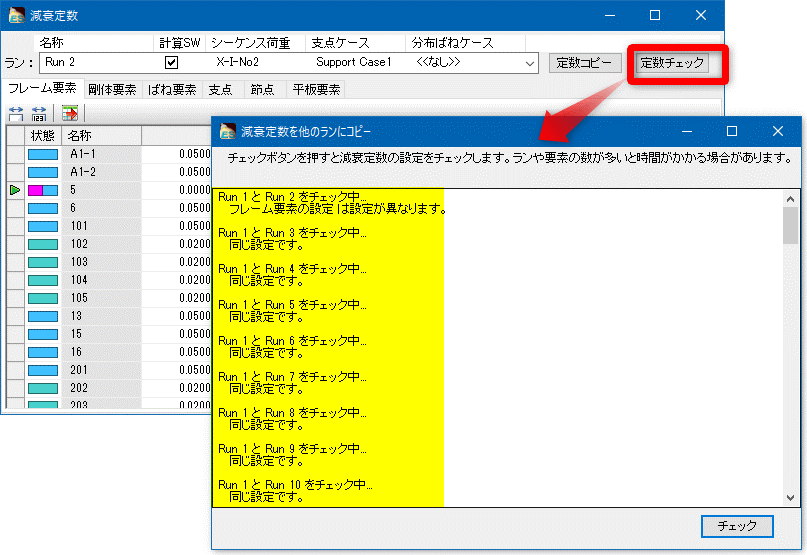

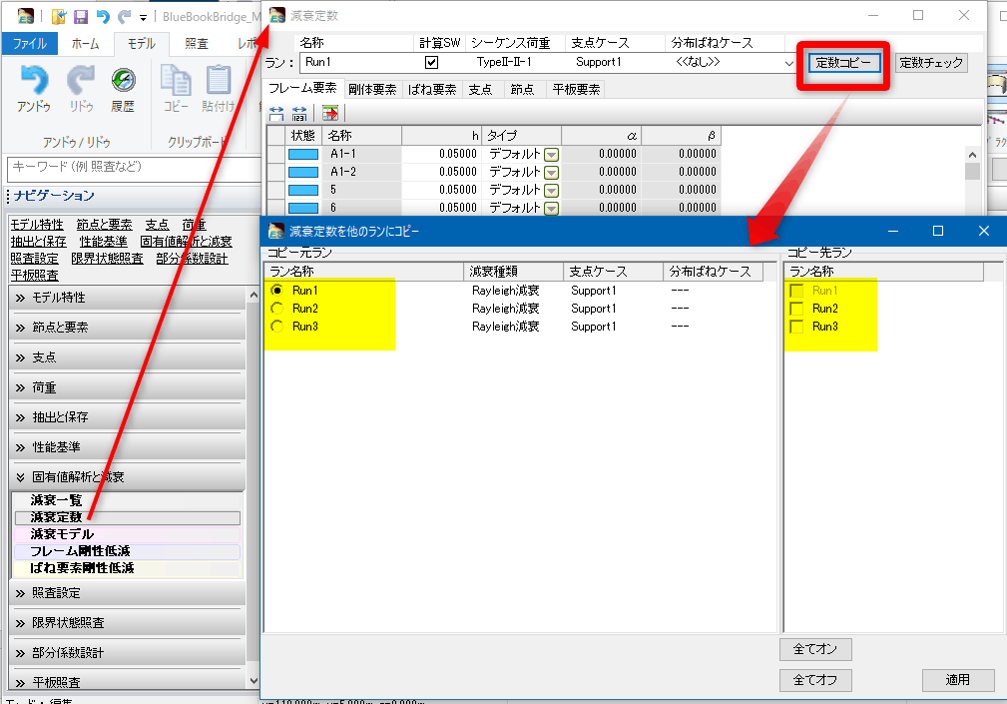

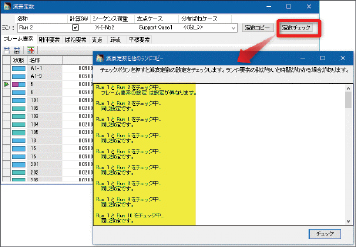

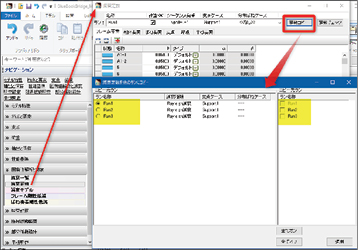

圖3 複製衰減常數 圖4 檢查衰減常數

沿直線或弧形排列多個節點的功能

可以將多個節點分類為一條直線或一條圓弧的規則放置節點功能。

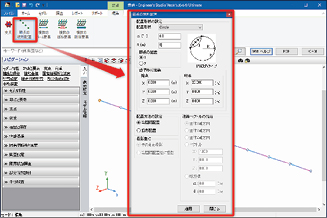

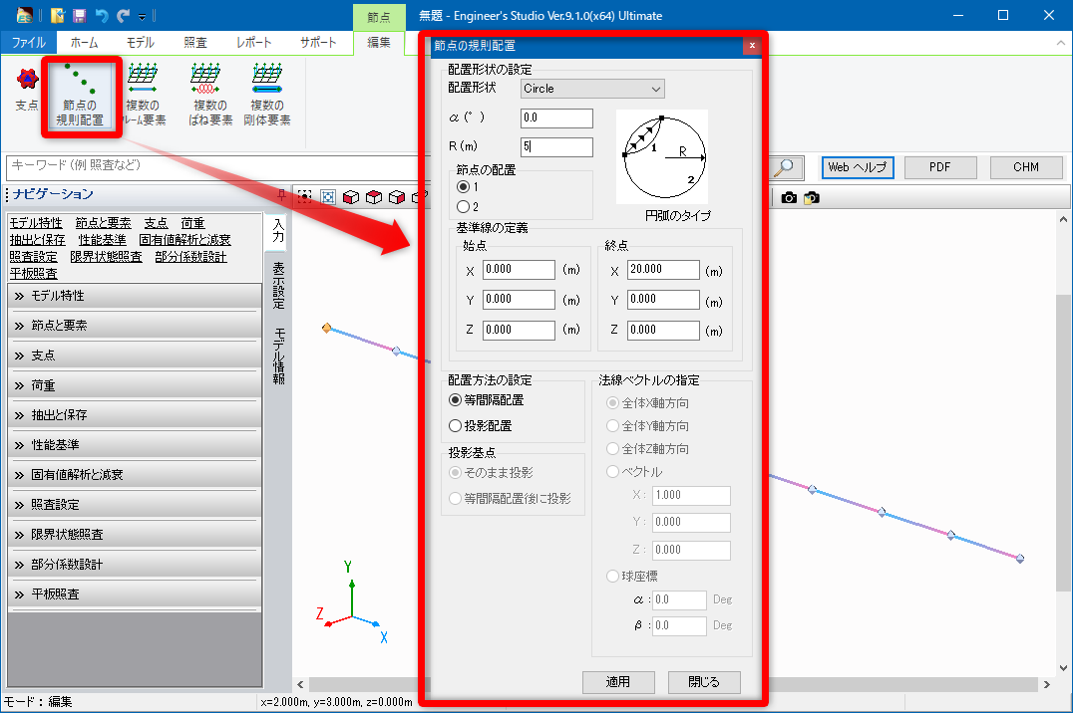

圖5 規律設定節點

其他

從屬要素顯示功能未使用資料一次性刪除功能說明主題中有詳細介紹,如有興趣,請點擊查看。

(Up&Coming '20 盛夏號刊載)
