New Products & Service 模拟

UC-win/Road 14.2

三维实时VR模拟

●发布 2020年7月



在UC-win/Road Ver.14.1版本中发布了4D模拟功能。今后将全力开发强化BIM/CIM功能的版本Ver.15,预计于年内发布。这里先为大家介绍将发布的版本Ver.14.2的一些修订内容。

强化线形计算和计算表功能

UC-win/Road中搭载了显示已完成线形数据的计算表功能。这次对铁路线形功能进行了扩充,支持显示超高值。复制表格内的数据,可以直接粘贴到Excel等,也可以作为线形计算结果直接使用。另外,关于铁路线形计算,改善了收敛处理,对于正弦半波长和三次抛物线可以毫米精度输出正确的数值。

点击图片放大

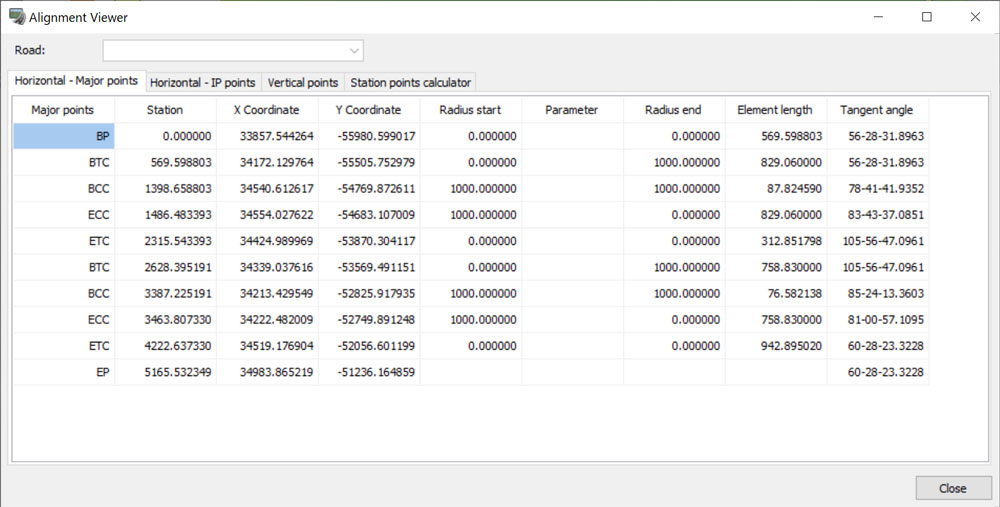

图1 铁路线形计算表(也支持指定间距计算坐标)

改良路面行驶功能

改善了在驾驶时撞上路牙的反作用力处理,道路端部的处理,以及在对向车道上行驶时提高了自由度和运行的稳定性。

  1. 现可以调整在接触路牙时的反作用力。不但可以在视觉上表现反弹效果,还可以调整对车辆的作用力。尤其是使用运动平台时,加速时会有时会导致运动平台发生强烈的运动,通过此次修改,可以自由设置加速度的程度。
  2. 通过道路端部时,之前的处理是自动删除车辆,本次追加了是否删除的设置。如果设置为不删除,则会按撞上路牙时做相同处理。
  3. 对于没有中央分隔带的道路,增加了是否允许在对向车道行驶的设置,解除了以往无法在对向车道行驶的限制。

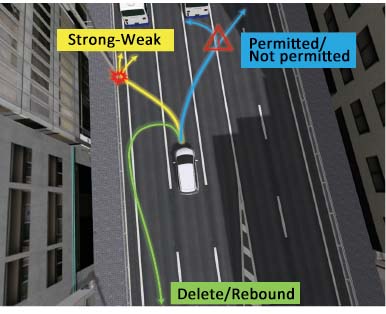

图2 改良行驶功能

改良日志输出功能

针对多项用户需求进行了对应。

  • 保存时日志文件的文件名指定功能:保存文件时,可选择以往默认的自动设置文件名或是选择新增的手动设置文件名。可将实验结果、内容即时反映在文件名上,方便数据管理。
  • 信号灯信息日志输入功能:可以在日志文件中输出信号灯的状态、十字路口信号信息等内容。
  • 来自场景的信息输出功能:为了更方便地参考场景中事件的执行状态,场景中设置的字符串可以在事件发生的时间点与日志一并输出。
  • 浮动小数点位数设置功能:对于所有实数信息可设置输出小数的位数。提高了表格中数值处理的简便性,无需对CSV文件进行后处理即可直接选择输出希望的格式。

后续计划:利用重播功能进行播放时,计划通过同步日志信息来显示日志变量界面。此功能不仅可以用于播放时的3D显示和声音,还可以用于模拟数据的可视化以及对行驶过程中发生事件等的分析。

支持FBX格式

由此使用UC-win/Road制作的三维数据支持以FBX格式进行输出。无论是游戏引擎还是3D建模工具等,将更好地支持3D数据。本功能也对应3D形状、透明色和半透明多边形,提供高兼容性的功能。

点击图片放大

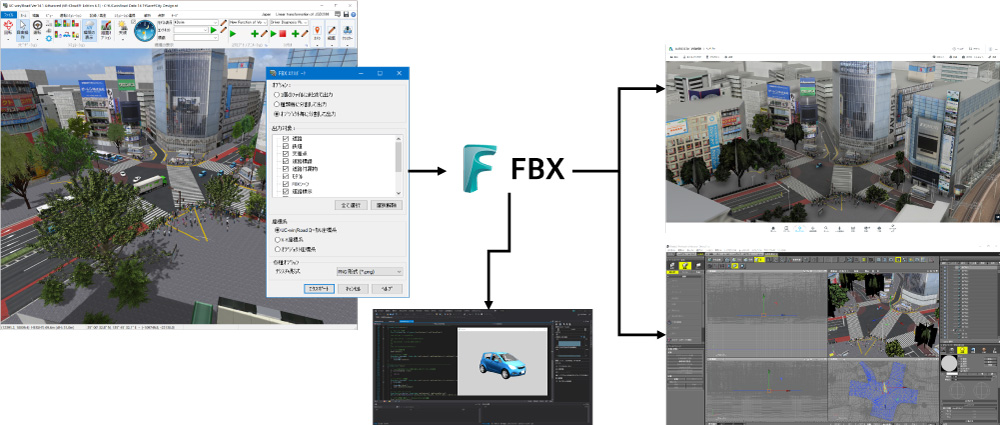

图3 FBX输出

(Up&Coming '20 夏季刊)
