地震波形的位置

道路橋規格書的地震波形預設位於C：\ Program Files（x86）\ FORUM 8 \ Engineers Studio 9.0.0 \ Samples \ Waves下的各個資料夾中。

• 「L2-H08Dosi」資料夾中的acc檔是1996年公路橋指定檔V抗震設計科中顯示的地震波形。在2002/2012/2017的道路橋說明書V抗震設計版中使用相同的地震波形。
• 「L2-H24Dosi」資料夾中的acc檔是2012/2017年 中顯示的地震波形。

當道路橋規格書從2002版本修訂為2012版本時，2級地震動的地震波形已改為I型地震的波形。 II型地震的波形沒有改變。

新的I型地震運動的波形根據地面類型有以下不同。

• I種地面：從700gal提高至1,400gal（2次）
• II種地面：從850gal提高至1,300gal（1.5倍）
• Ⅲ種地面：最大值1000gal提高到1200gal(1.2倍)

以下，我們將介紹每個資料夾的波形。

1. L1資料夾

這裡包括的加速度波形（* .acc）是「日本道路協會：道路橋規格書耐震設計篇，2012年3月」中描述的地震波。

2. L2-H08Dosi資料夾

這裡包括的加速度波形（* .acc）是「日本道路協會：道路橋規格書相關資料，1997年3月輸入時刻表示例」中描述的地震波。

3. L2-H24Dosi 資料夾

這裡包括的加速度波形（* .acc）是「日本道路協會：道路橋規格書耐震設計篇，2012年3月」中描述的地震波。

4. Observed 資料夾

這裡包括的加速度波形（* .ac）是「1995年兵庫縣南部地震的氣象廳87型電磁強力計」的記錄。

5. BridgeDesign-H08 資料夾

這裡包括的加速度波形（* .acc）是以「日本道路協會：道路橋規格書相關資料，1997年3月輸入時刻表示例」中描述的地震波為基礎加工出來的波形。

6. BridgeDesign-H24 資料夾

這裡包括的加速度波形（* .acc）是以「日本道路協會：道路橋規格書耐震設計篇，2012年3月」中描述的地震波為基礎加工出來的波形。

獲取方法

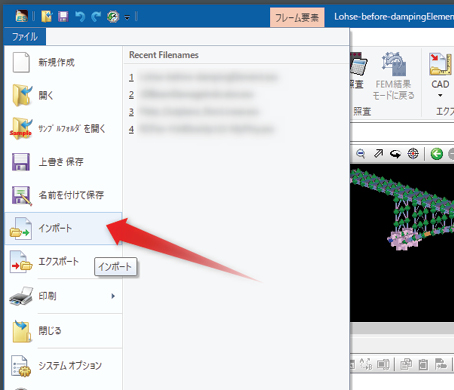

「1,2,3,4」是檔案格式的加速度檔（* .acc）。 「5,6」是二進制地震波檔案（* .esx）。 * .esx檔包含用作動態分析的3個波形，並將3個波形整合成了一個檔。 每個波形的最大幅度被調整為正。 通常，我們建議使用* .esx檔。

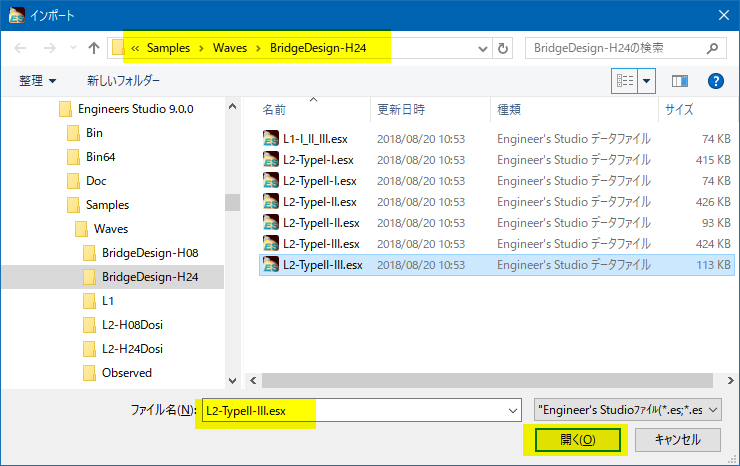

圖2　選擇esx資料夾

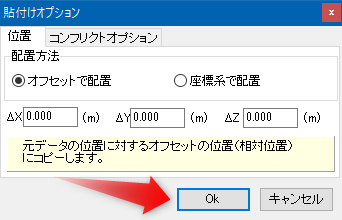

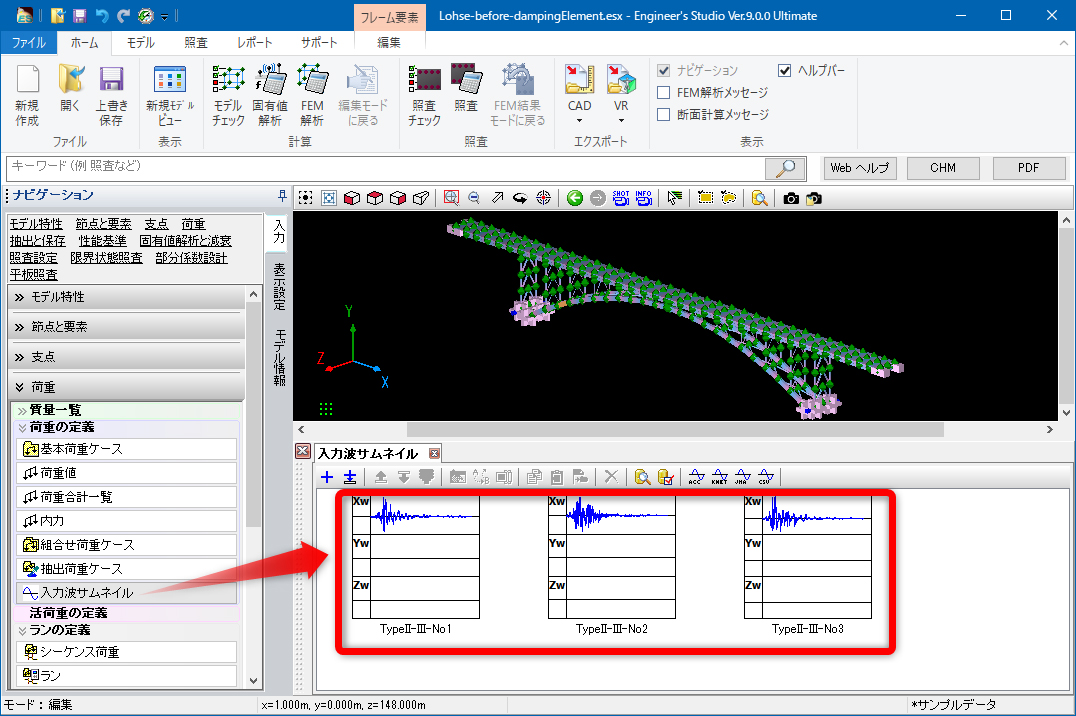

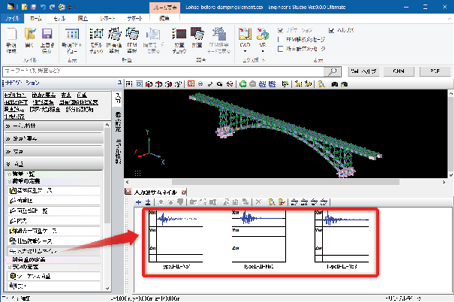

圖3　無需在「黏貼選項」螢幕中設定任何內容 ，所以只需按OK按鈕。
