3D模型IFC轉換工具

FORUM8,對應國土交通省的3D模型標記標準(案)的3DA對應版

●新價格訂閱服務使用者免費

●發佈 2019年5月24日

介紹

日本國土交通省正在推行建築資訊模型管理(CIM),希望使用3D模型使相關人員共用建築資訊,提高建築和管理的效率。在2017年3月公開的『CIM導入指南(案)』種記載了CIM導入目的和想法,3D模型的製作方針,CIM的使用方法,3D測量手法以及土質地質模型的製作,以及實際應用例等相關的內容。此外,記載了CIM模型通過「IFC格式進行交付」。關於IFC檔,日本國內為了普及IFC資料,以及提高精度以此提高建築業的效率,從2018年12月「一般社團法人building SMART Japan」土木委員會實施了「IFC鑒定」。

敝公司的「3D模型IFC轉換工具」於今年的4月通過了「IFC鑒定(輸出區分)」,接下來介紹其相容內容。

3D模型IFC轉換工具的功能

使用UC-1設計系列(3D配筋產品)製作的3D配筋資料(土木結構物的軀體以及鋼筋RFC、RFV)以實際大小在3D空間中顯示。不僅可以在3D環境中確認複雜的配筋狀況,也可以將3D資料(IFC、3DS等)向外部輸出的3DCAD軟體。

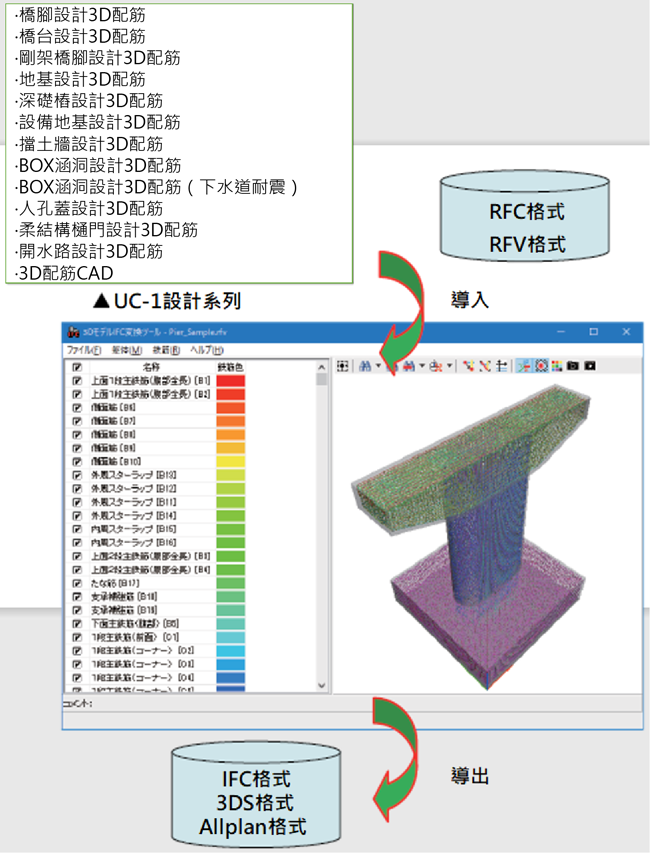

圖1 導入、導出功能

對應IFC鑒定

公司產品(3D模型IFC轉換工具、3D配筋CAD)通過了一般社團法人buildingSMART Japan實施的IFC鑒定。

鑒定MVD名稱 :土木模型視圖定義2018

產品名稱

認定號碼

3D模型IFC轉換工具 Ver.1

CVL01-e-1807

3D配筋CAD Ver.3

CVL01-e-1806

Allplan Ver.2019

CVL01-i-1805



UC-1設計系列的CIM模型輸出

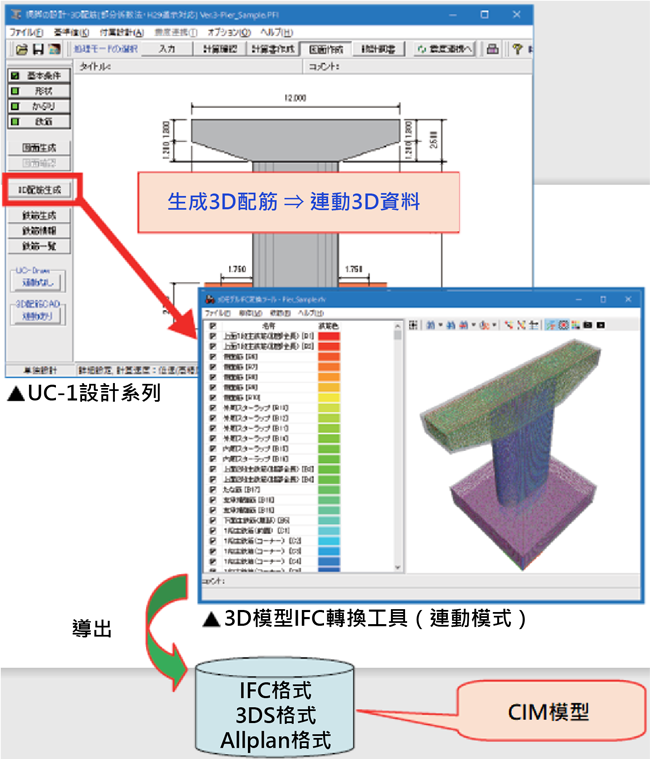

UC-1設計系列(3D配筋產品)包含此類專案,生成的3D配筋資料對應「3D顯示」以及「3D資料(IFC,3DS)的輸出」(UC-1系列開始支援免費輸出CIM模型)。

圖2 UC-1設計系列的CIM模型輸出

以上內容就是3D模型IFC轉換工具的介紹。今後也將不斷聽取客戶的要求,進行改良和改善。接下來的計畫是將UC-1設計系列
