如何製作規則的矩形網格要素 維護・支援服務相關資訊
說明
在這裡介紹使用平板要素模型化時,規則的排列矩形網格要素的操作方法。


操作

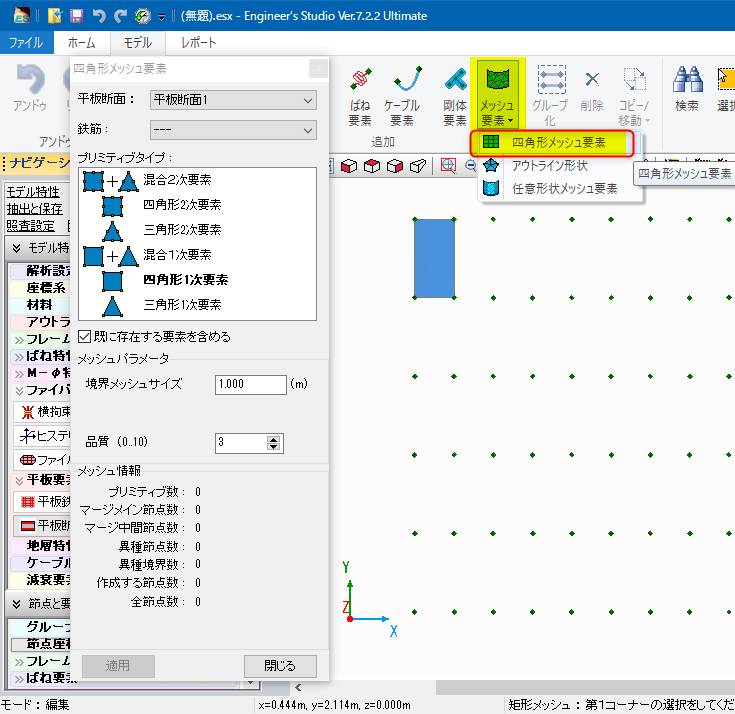

  1. 首先將節點放在網格交叉點。
  2. 使用矩形網格要素排列一個矩形。

點擊圖片可放大顯示。
圖1 節點的排列以及建立一個矩形

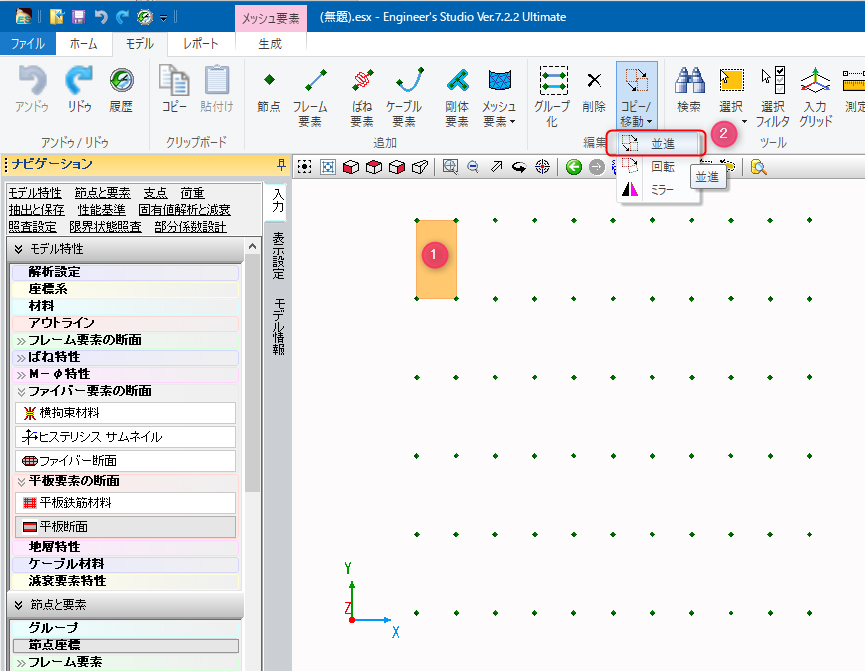

  1. 點擊網格要素後,選擇複製功能。

點擊圖片可放大顯示。
圖2 選擇一個矩形後使用複製功能

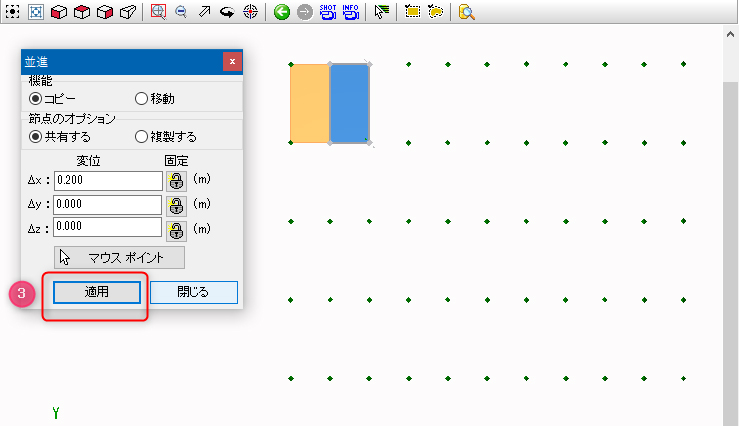

  1. 按「應用」按鈕。然後關閉一次。

點擊圖片可放大顯示。
圖3 使用複製功能建立兩個矩形

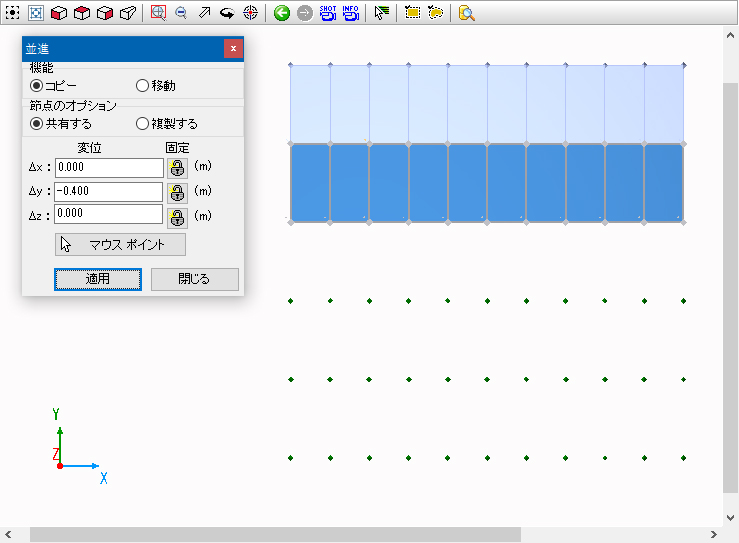

  1. 點擊新生成的網格要素,選擇後再次使用複製功能。
  2. 使用複製功能。
  3. 重複此操作建立一排。
  4. 選擇以建立的一排網格要素,再進行複製。

點擊圖片可放大顯示。
圖4 選擇一排後向下複製

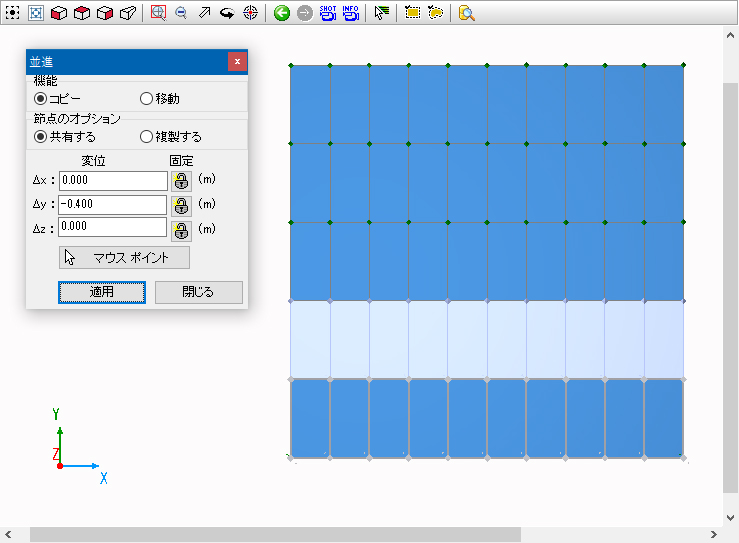

  1. 重複多次以完成。

點擊圖片可放大顯示。
圖5 垂直複製並完成
