New Products & Service FEM
Engineer's Studio® Ver.7.2
3D索單元非線性動力分析
● 新產品價格


●產品發佈
Ultimate:776,160 NTD   (不含前川模型):497,230 NTD
            (不含Cable要素):582,120 NTD
Advanced:339,570 NTD   Lite:230,430 NTD   Base:149,170 NTD
2018年4月20日

 概要
Engineer's Studio® Ver 7.2增加了以下的兩個功能。
・簡易校核  ・3DS輸出
 簡易校核

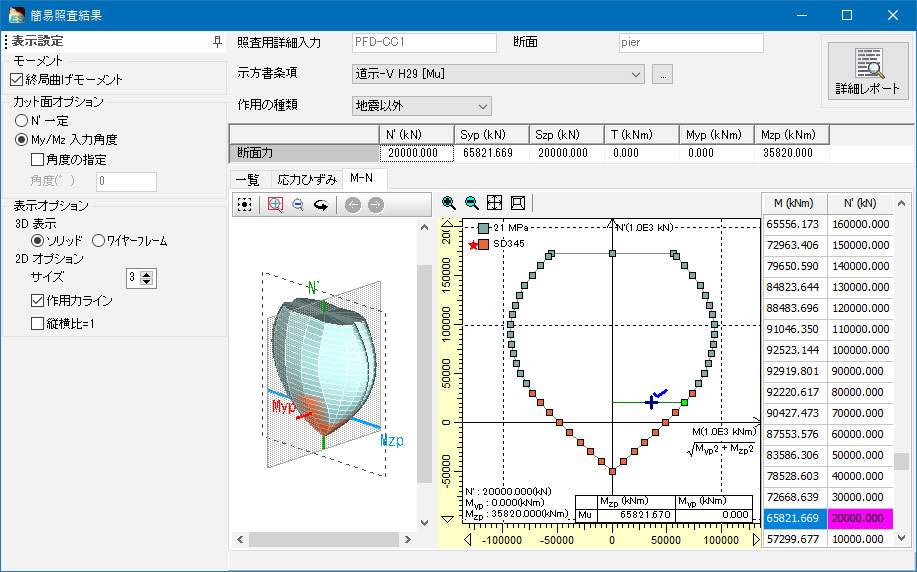

簡易校核是輸入斷面力即可進行斷面校核的功能。通常是先製作FRAME後施加荷重,當FRAME要素發生斷面力後開始校核,但在簡易校核不需要FRAME要素。校核結果的判定(OK/NG),安全係數的顯示,以及詳細報告輸出按鈕均對應規範(道路橋規範)。特長是顯示應變平面和應力分佈(圖1),M-N相互作用圖(2D/3D)(圖2)。

道路生成處理過程根據地形、道路線形、橫斷面計算該形成何種道路形狀,並在編輯地形和道路時會重新計算。

點擊圖片可以放大圖片 點擊圖片可以放大圖片
圖1 應變平面和應力分佈 圖2 M-N相互作用圖(2D/3D)

以下項目對應簡易校核。

H24(2012年)以前的道路關聯的規範
  • RC構件的彎曲應力校核(H8/H14/H24道示)
  • RC構件剪應力校核(H8/H14/H24道示、H11/H22土工指針)
  • RC構件抗彎強度校核(H8/H14/H24道示、JH二集、NEXCO二集、H17海洋架橋、H10芳綸)
  • RC構件的抗剪強度校核(H8/H14/H24道示)
  • 鋼橋墩抗彎強度校核(H8/H14/H24道示)
  • 黏連應力度(H8/H14/H24道示)
  • 最少鋼筋量(H14/H24道示)

極限狀態設計法關聯的規範
  • 1996年制定混凝土標準規範[設計篇]
  • 2002年制定混凝土標準規範[結構性能校核]
  • 2007年制定混凝土標準規範[設計篇]
  • 2012年制定混凝土標準規範[設計篇]
  • 鐵道結構物等設計標準/同解說 混凝土結構物(1999年10月)
  • 鐵道結構物等設計標準/同解說 混凝土結構物(2004年4月)

部分係數設計法(H29道示)
  • RC/PC構件的彎曲應力校核
  • RC/PC構件的剪應力校核
  • RC/PC構件的抗彎強度校核
  • RC/PC構建的抗剪強度校核
  • 鋼橋墩的抗彎強度校核
  • 最少鋼筋量
 3DS輸出

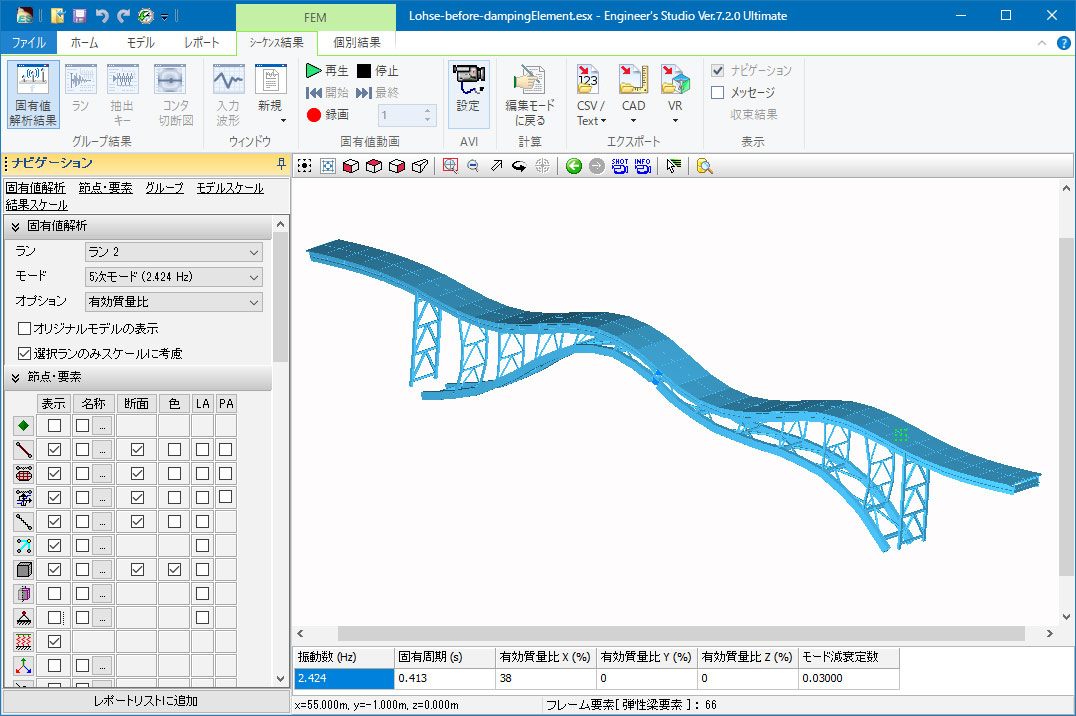

將FRAME要素或平板要素立體顯示的模型,以Autodesk3DS形式輸出。下圖為可輸出的模型圖片,分別是解析前的輸入模型、解析後變形的狀態、固有數值解析(圖3)。輸出後的3DS檔案,可以在敝公司的VR模擬產品UC-winRoad上讀取(圖4)。

點擊圖片可以放大圖片 點擊圖片可以放大圖片
圖3 固有模式圖 圖4 UC-win/Road讀取檔案後的畫面
(Up&Coming '18  盛夏號刊載)
