| 数据文件的输入输出 |
| Support Topics | ||||
|
||||
| UC-win/Road的特征在于可以跟各种各样的外部软件进行数据连接。此次将介绍UC-win/Road可导入以及从UC-

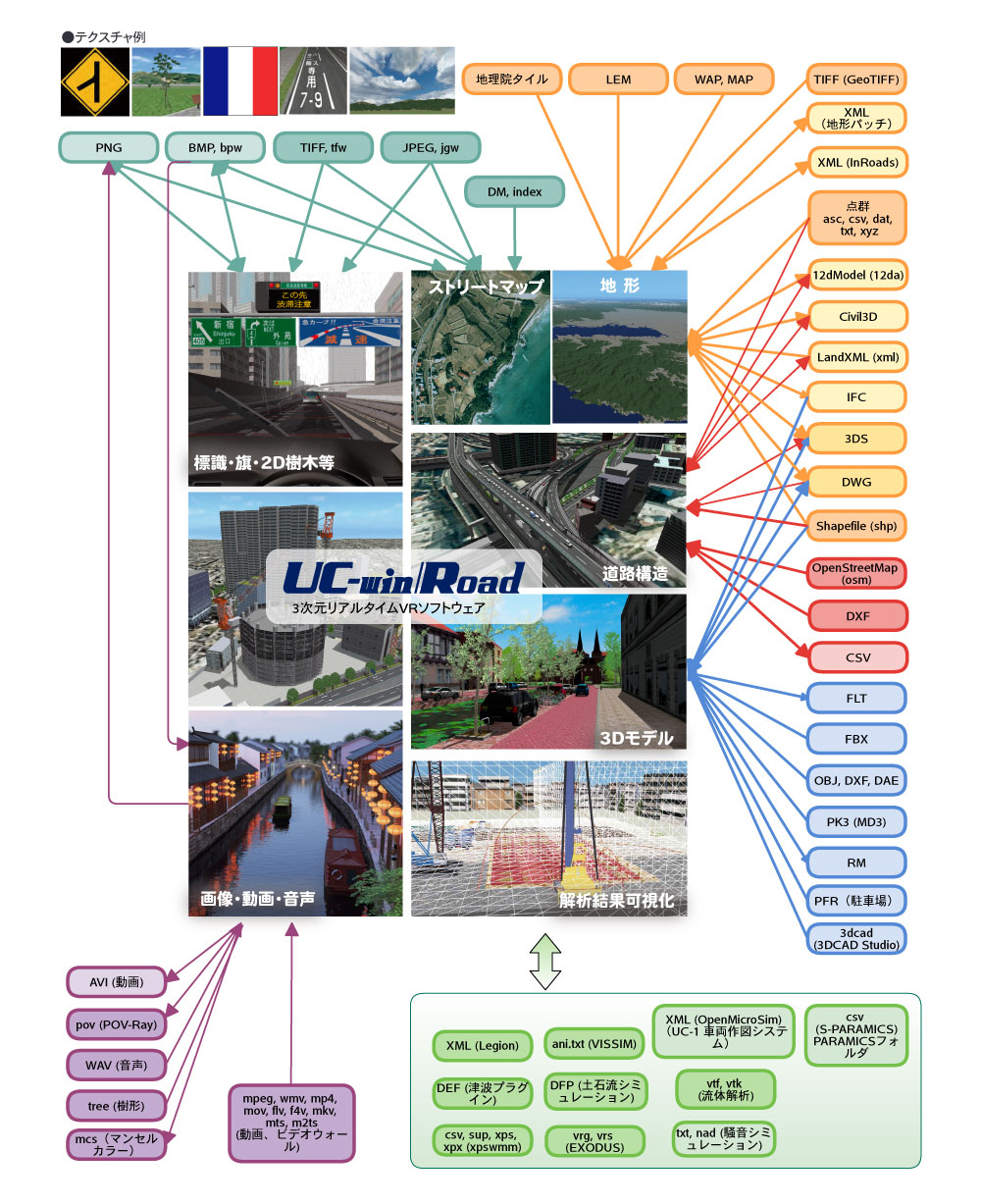

win/Road可以导出的文件格式。包括三维模型、地形、道路线形及各种分析等，还对应许多软件当中可使用的文件格式。 UC-win/Road中的数据文件的入输出
|
| １．地形 |
|
■导入（新建） ： LandXML、Shapefile、IFC、12dModel、TIFF、WAP、MAP、地理院Tile（下载）、Civil3D（直接连接） ■导入（既存地形的合成） ： LandXML、Shapefile、IFC、12dModel、LEM、点云文件（变化地形补丁）、Civil3D（直接连接） □导出 ： IFC、LandXML、12dModel、DWG、3DS、XML（地形补丁）、Civil3D（直接连接） |
| ２．缩略图 |
|
■导入 ： JPEG、BMP、PNG、TIFF、世界文件（jgw/jpgw、bpw/bmpw、tfw）、DM □导出 ： BMP（3DS文件输出） |
| ３．道路构造 |
|
■导入（平面・纵断线形） ：
LandXML、Shapefile、12dModel、OpenStreetMap、CSV（变换缓和曲线 ■导入（横断面） ： LandXML、DWG、DXF、Civil3D（直接连接） □导出（平面・纵断线形、横断面） ： LandXML、Civil3D（直接连接） □导出（3次元形状） ： 3DS、DWG |
| ４．三维模型、各种素材 |
|
■导入（配置模型） ： 3DS、RM、FBX、OBJ、DXF、DAE、FLT、3dcad、IFC ■导入（交通车辆模型） ： 3DS、RM ■导入（人物） ： MD3、FBX ■导入（建筑物模型） ： Shapefile ■导入（停车场模型） ： PFR □导出 ： 3DS、RM、DWG、FLT |
| ５．画像、動画、音声 |
|
■导入（材质） ： JPEG、BMP、PNG、TIFF ■导入（动画） ： AVI、MPEG、WMV、MP4、MOV、FLV、F4V、MKV、MTS、M2TS ■导入（声音） ： WAV □导出 ： JPEG、BMP、PNG、AVI |
| ６．模拟、解析结果 |
|
■导入 ：
OpenMicroSim（UC-1车辆轨迹作图系统、VISSIM、S-PARAMICS、Legion）、xpswmm（DAT等）、 噪音模拟（TXT） □导出 ： OpenMicroSim、泥石流模拟（DFP等）、噪音模拟（TXT） |
| ７．其他 |
|
■导入（在位置调整 表示景观时使用） ： 点云文件（DAT、CSV、XYZ、TXT、ASC、F8DAT） □导出 ： 孟塞尔颜色信息（MCS） |
| 结尾 |
|
此次介绍的与各种各样数据的连接可以大幅扩大UC-win/Road的使用范围。以此为契机可以探讨UC-win/Road的新的活用 方法。 |
|
|||
| (Up&Coming '17 秋刊刊载) | |||
 |
