フィジクスモデル対応、VR地震シミュレータシステム
地形変形他、各種フィジクスカスタマイズ対応
UC-win/Road 地震シミュレータ
プラグイン・オプション
初版リリース：2022.01
- ￥440,000（税抜￥400,000）
プログラム概要
UC-win/Road上で、主に室内において地震により発生する家具や照明の揺れ、倒壊等の被害状況や影響を、簡易な入力により3DVRで可視化します。対象とするモデルに重量・重心・摩擦力等の物性値を与えることで、家具や什器の揺れを再現し、転倒などの様子を即座にシミュレーションできます。物体同士の接触判定も行われ、机から引き出しが飛び出す様子、家具と家具がぶつかり移動方向が変わるといった挙動にも対応し、地鳴りや家具の衝突音も発生します。気象庁が一般公開している地震波形情報をインポートして利用し、実際に起きた地震の再現、今後起こり得る地震波形の事前シミュレーションが可能です。
【VRモーションシートの連携】
VRモーションシート・HMDを連携して地震体験ができるシステムの構築が可能です。
関連情報
- ◆プレスリリース
- 「UC-win/Road地震シミュレータ」が「第30回中小企業優秀新技術・新製品賞 ソフトウェア部門」優良賞を受賞 （2018/04/20)
- ◆ユーザー紹介
- 清水建設株式会社 技術研究所 安全安心技術センター（Up&Coming '16 秋の号掲載）
プログラムの機能と特長
解析・シミュレーション
-
モデルの特性設定では、モデルに重量・重心・摩擦力等の物性値を与え、揺れや転倒の様子を即座にシミュレーションできます。また、モデルは複数のパーツで構成されており、各パーツを選択すると、パーツごとに物理演算の設定が可能です。物体同士の接触判定も行われ、モデルが飛び出す、モデル同士がぶつかり移動方向が変わるといった挙動にも対応しています。
▲3Dモデルの編集画面
▲ノード設定画面
解析実行後、ほとんど時間を要さず3秒程度で描画を含むシミュレーションが可能です。GUIでの容易な入力、地震緒元・モデル緒元の独立したインターフェイス、地震諸元の入力部とモデルの諸元の入力部が独立しており、直感的な入力部の実現だけでなく、地震諸元側、または加震対象モデル諸元側の一方のみを変更してのあらゆるケースの解析が可能です。
柔軟で高精度な表現性
-
- UC-win/Road上で操作可能であるため、実空間と非常に近い表現が可能です。
▲地震前
▲地震後
解析モデルの活用
-
オフィスビルやホテル商業施設のような大型施設から、戸建て住宅、集合住宅(マンション、アパート)等、対象を限定せず多様な構造物で解析を実現しています。また、必要に応じて棚の引き出しなどより詳細な任意パーツのノードを追加することで、ミクロな解析も可能です。
▲物体の転倒と落下の表現
▲事例：オフィス

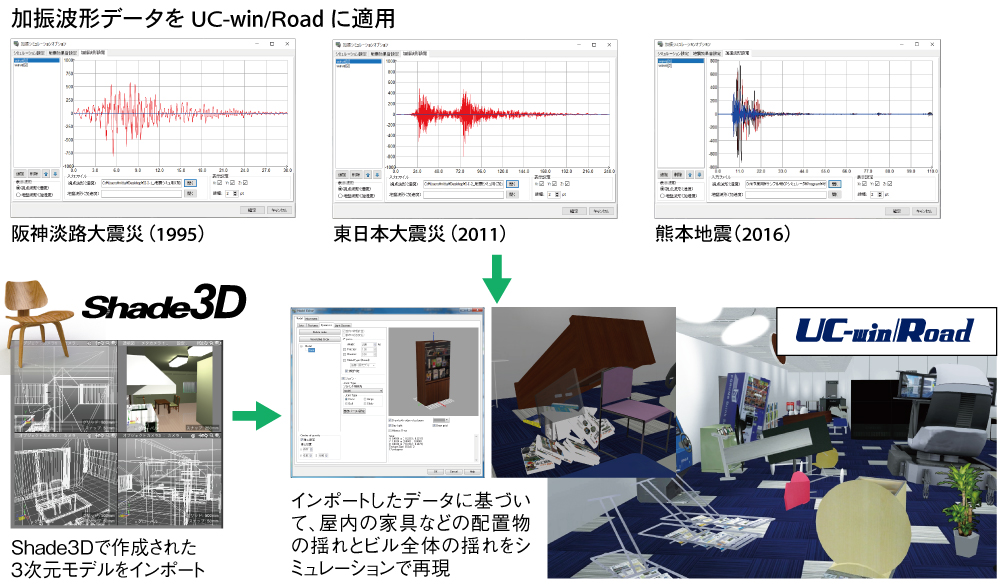

▲加振データを適用し構造物の物理モデルを考慮したVRによる高度な地震シミュレーションシステム
※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。
製品価格
本体価格
-
価格は税込表示です
基本オプション価格
- 地震シミュレータプラグイン・オプション
¥440,000（税抜 ¥400,000） - 地震シミュレータプラグイン・オプション VRモーションシート連携
¥1,100,000（税抜 ¥1,000,000）
■フローティングライセンス価格
本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。
製品名
価格
UC-win/Road 地震シミュレータプラグイン・オプション ¥176,000（税抜 ¥160,000)
サブスクリプションサービス 契約価格
サブスクリプションサービス 契約価格
-
■サポート内容
・バージョンアップ無償提供 ・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX） ・ダウンロードサービス ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。
価格は税込表示です
■サブスクリプション価格
製品名 初年度 1年 UC-win/Road 地震シミュレータプラグイン・オプション 無償 ¥176,000（税抜 ¥160,000） ■サブスクリプションフローティング価格
製品名 初年度 1年 UC-win/Road 地震シミュレータプラグイン・オプション 無償 ¥246,400（税抜 ¥224,000）
レンタルライセンス／レンタルフローティングライセンス価格
■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能
■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能
■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。
※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。
※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。
レンタルライセンス／レンタルフローティングライセンス
-
価格は税込表示です
■レンタルライセンス
製品名 2ヶ月 3ヶ月 6ヶ月 UC-win/Road 地震シミュレータプラグイン・オプション ¥198,000 ¥233,200 ¥286,600 ■レンタルフローティングライセンス
製品名 2ヶ月 3ヶ月 6ヶ月 UC-win/Road 地震シミュレータプラグイン・オプション ¥330,000 ¥391,600 ¥484,000 バージョンアップ開発履歴
バージョンアップ開発履歴
-
■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。地震シミュレータプラグイン・オプション バージョン リリース日 主なバージョンアップ内容 1.0.0 22/02/02 64-bitアプリケーションとしてリリース。
