交差点設計ソフトからのインポートによるVRモデル自動作成支援ツール

UC-win/Road Sidra プラグイン

初版リリース:2008.09.24

¥82,500(税抜¥75,000)

関連製品: UC-win/Road

プログラム概要

交差点設計ソフトウェア Sidra(http://www.sidrasolutions.com/)で設計した交差点を、UC-win/RoadでVR表現するためのプラグインです。
Sidraで設計した交差点ごとにデータファイルがあります。1つの交差点を簡易表現するのが目的で、複雑な道路ネットワークの表現が目的ではありません。

出力ファイルは正確な道路横断面、交通量と交通信号のタイミングの生成に使用されます。
Sidraデータは.sig、.datの必須入力ファイルとオプション的な出力ファイル(.dat)から構成されています。

プログラムの機能と特長

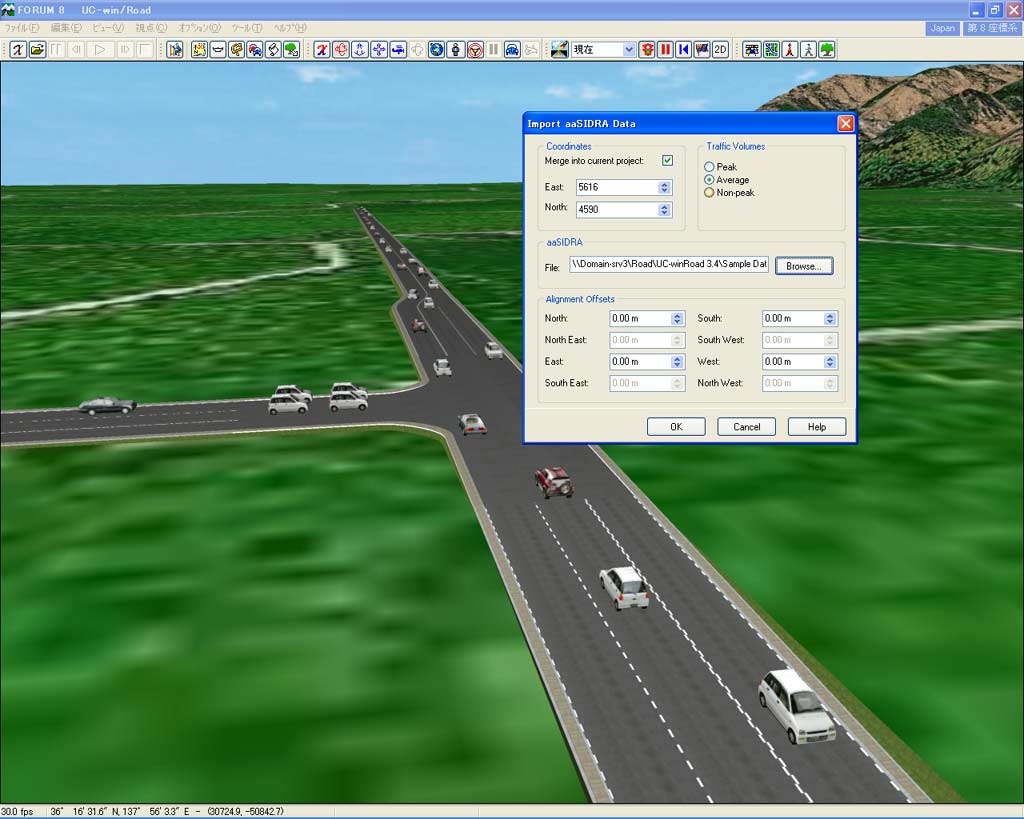

Sidraプラグインをロードしている状態で「ツール」メニュから「Import Sidra Data…」を選択すると入力画面が開きます。 この画面でSidraのファイルの選択とインポートのパラメータを設定することが出来ます。基本的にインポート時VRデータを新規作成し、Sidraのデータをインポートします。同じプロジェクトに複数の交差点をインポートできますが、この場合それぞれのファイルを読み込まなければなりません。

● データインポート方法について

Sidra入力ファイルには交差点に進入する道路を定義する情報が含まれています。この情報には道路名称と(北、南、東、西、北東、南東、南西、北西の)8つのコンパス値のうちの一つ道路の方向が含まれています。

横断面のインポート

交差点を再現するためにUC-win/Roadは各進入路に対して別々の道路断面を作成します。道路は全て交差点の中心で交差します。そのとき、各道路の起点が交差点から最も離れた位置に位置します。
各道路はユニークで異なる車線数、異なる車線幅なので、UC-win/Roadは各進入路に対して新規の断面を生成します。
道路によっては駐車帯や右左折車線用の短い車線を含んでいます。
これらの車線の距離はSidraファイルに含まれています。その別途車線を追加するためにUC-win/Roadは
追加車線を含む道路断面による交差点からの定義された距離にTransition断面を追加します。

下図は道路縦断線形の終点部を示しており、Transition断面(1)、新規断面(2)、道路終点(3)が存在します。


交通信号のインポート

Sidra出力ファイルが存在する場合、UC-win/Roadは交通信号シーケンスでの各フェーズ毎の青、黄色、赤のタイミングを定義するためにそのファイルの情報を使用します。
ファイルが存在しない場合、UC-win/Roadは入力ファイルに基づいて値を計算しようと試みます。
UC-win/Roadは信号交差点で交通信号を自動的に配置し、正しい方向を向きます。

交通量のインポート

Sidraファイルには交通量に関する情報が含まれています。この情報には車線毎の車両数や車輌の右左折量が含まれています。デフォルトではUC-win/Roadは道路単位で交通を生成します。UC-win/Roadの車線毎の指定交通数の生成は車線変更Transitionでの車線の重みを指定することにより行います。

この理由により、インポートする交差点に一車線以上の道路が含まれるとき、UC-win/Roadのデフォルト断面が道路の起点に実際の道路形状断面に続くTransitionと共に割り当てられます。

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

UC-win/Road本体 製品価格はこちら

■本体価格

製品名

製品構成

価格

UC-win/Road Ultimate UC-win/Road 本体
+
全てのプラグインオプションを含む
¥1,892,000(税抜 ¥1,720,000)
UC-win/Road Advanced UC-win/Road 本体
+
UC-win/Road Sidra プラグイン と
他プラグインを含む
¥968,000(税抜 ¥880,000)
UC-win/Road Sidra プラグイン プラグイン単独 ¥82,500(税抜 ¥75,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

UC-win/Road Ultimate ¥756,800(税抜 ¥688,000)
UC-win/Road Advanced ¥387,200(税抜 ¥352,000)
UC-win/Road Sidra プラグイン ¥33,000(税抜 ¥30,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-win/Road Sidra プラグイン) 無償 ¥33,000(税抜 ¥30,000)
サブスクリプション(UC-win/Road Sidra プラグイン フローティング) ¥46,200(税抜 ¥42,000)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Sidra プラグイン ¥42,075 ¥49,500 ¥61,050

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Sidra プラグイン ¥70,950 ¥84,150 ¥103,950

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

UC-win/Road お問い合わせ窓口:road@forum8.co.jp

Order(製品購入)

クレジット利用や、分割払いシステムでの購入も可能です。
ご質問はバージョンアップセンタ(vc@forum8.co.jp)へどうぞ。

お問い合わせ営業窓口

全国の営業所がサポートしています。
ホームページ全般に関するご質問は、forum8@forum8.co.jpへお気軽にお問い合わせ下さい。

画面サンプル

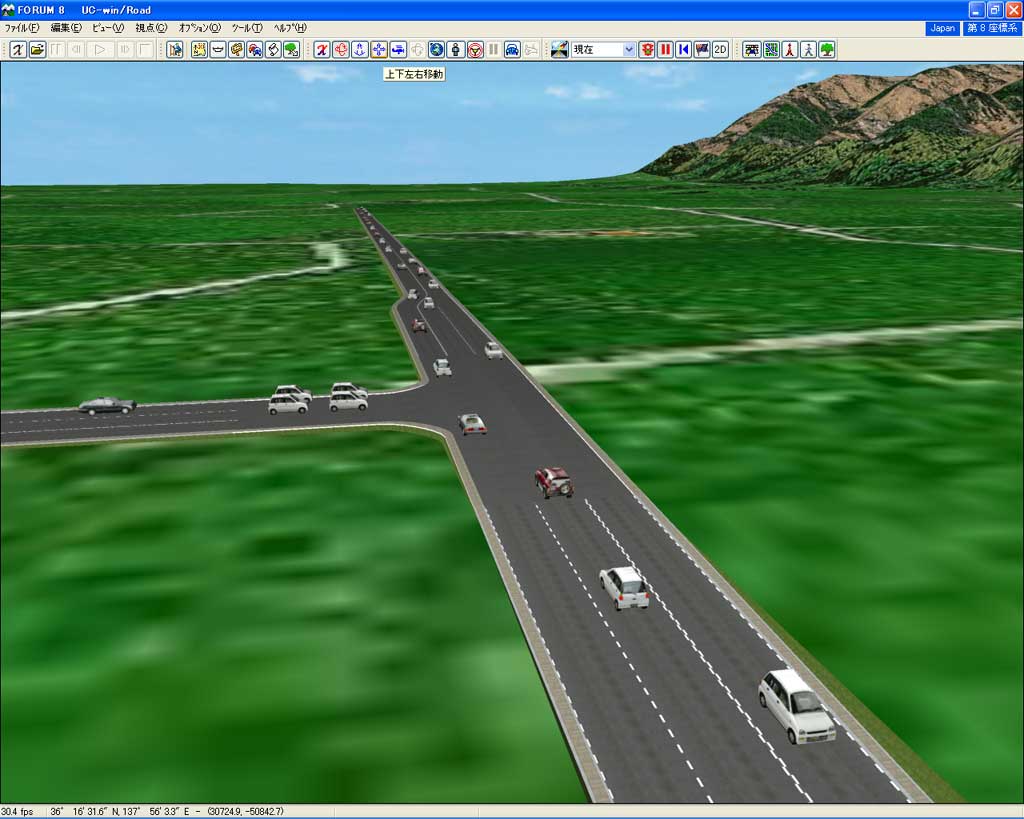

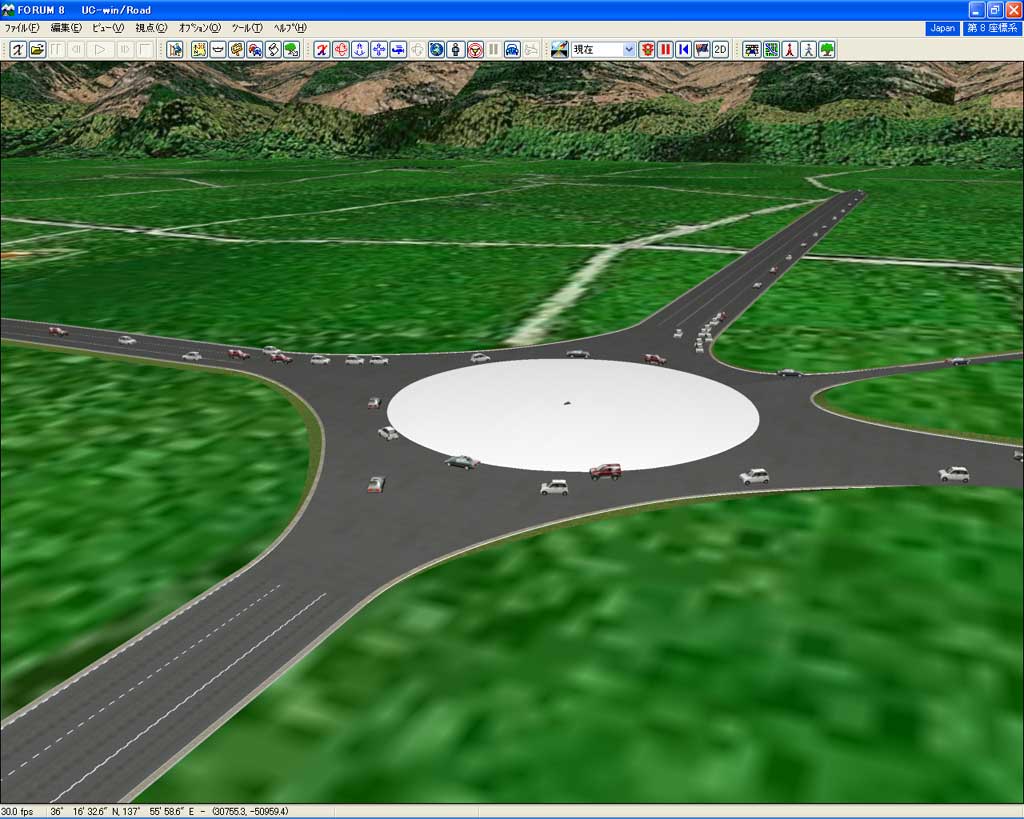

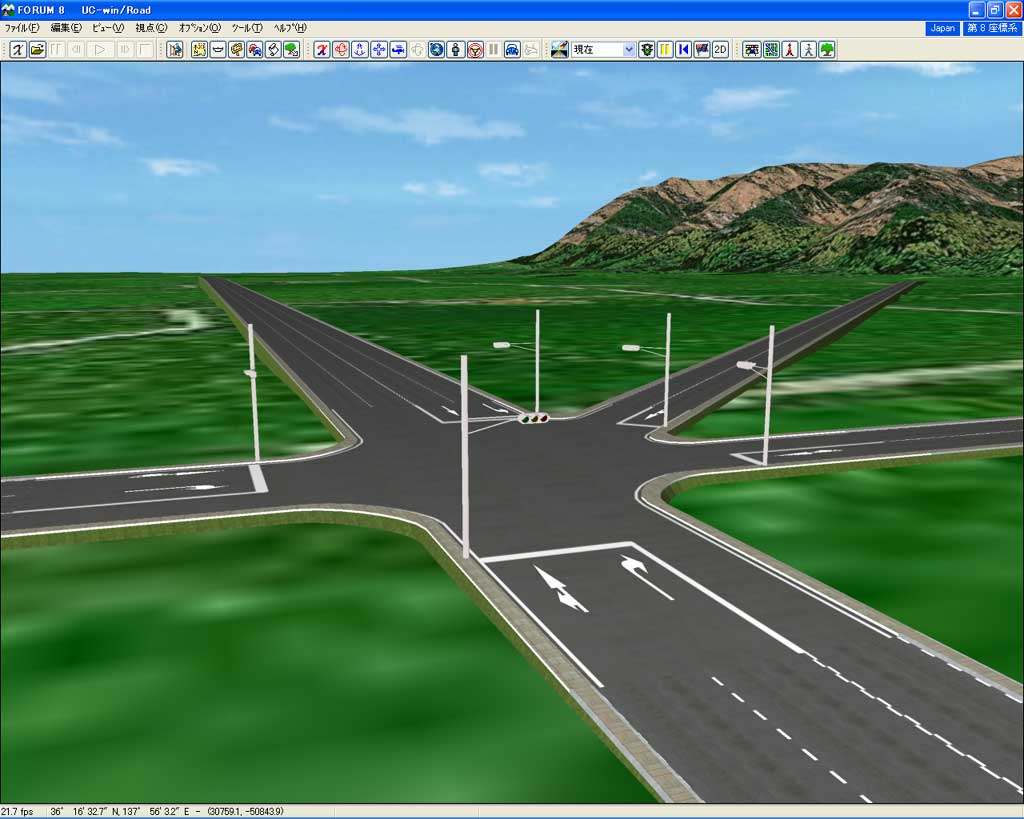

Sidraファイルから読み込みだけを行ったデータの例を以下に示します。
同様に、OSCADY-PRO(英国交通研究所)からのインポートも実現しております。
