FRAMEマネージャ

WebAPとしてマルチプラットフォームでの利用が可能

UC-1 Cloud FRAMEマネージャ

初版リリース:2022.12.27

¥308,000 (税抜¥280,000)

関連製品:UC-1 FRAMEマネージャUC-1 Cloud 自動設計 RC断面計算

プログラム概要

本製品はWebアプリのためインストールの必要がなく、インターネットに接続できる環境があれば、PCやタブレット端末やスマートフォン等、デバイスを選ばず主要な Webブラウザで気軽に利用することが出来ます。さらにユーザアカウント毎に環境が用意されるため、別々の端末でも同様の設定やサービスが利用できます。
例えば、会社のPCで作成したデータを、外出先ではタブレット端末やスマートフォンで利用でき、複数の作業者が共同で編集を行うなど、高い利便性を実現します。
また、「UC-1 Cloud 自動設計 RC断面計算」とのファイル連携に対応し、RC断面計算で作成した断面データをFRAMEマネージャで使用する登録断面機能、FRAMEマネージャで算出した断面力をRC断面計算用にエクスポートするRC連動機能をサポートしています。

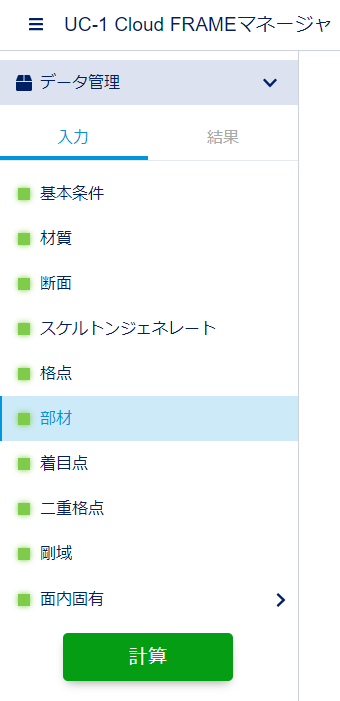

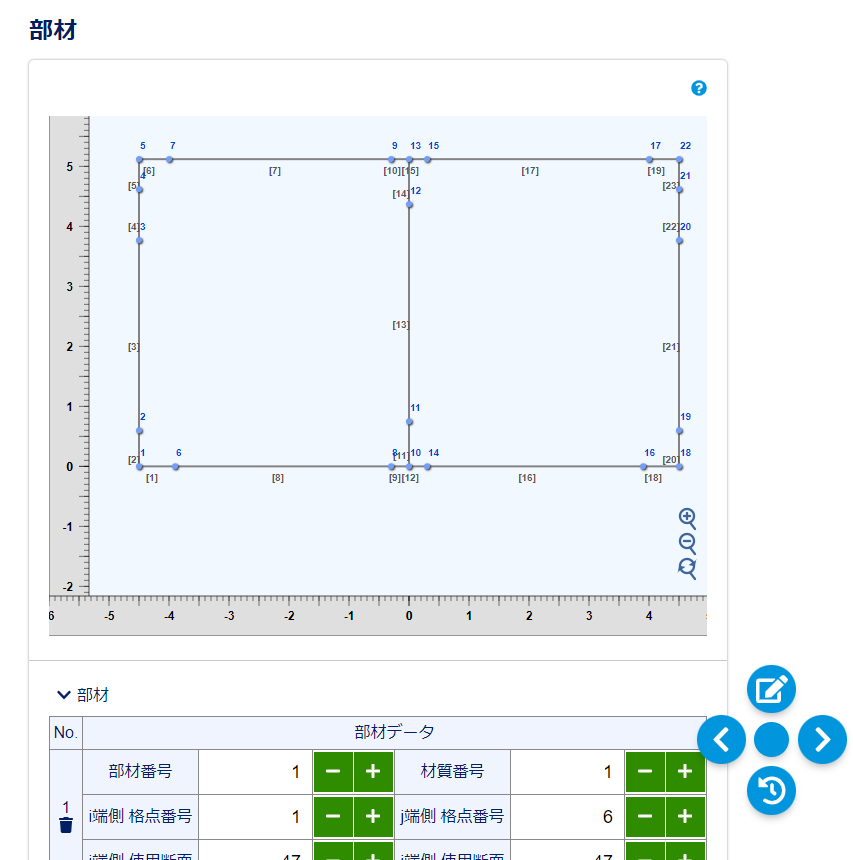

▲入力画面

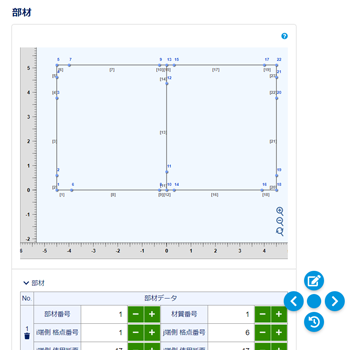

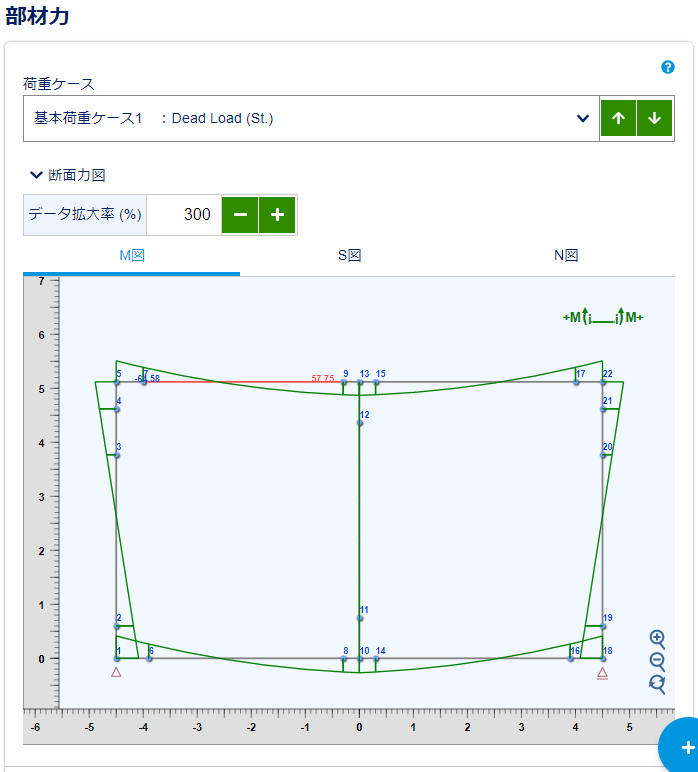

▲結果画面

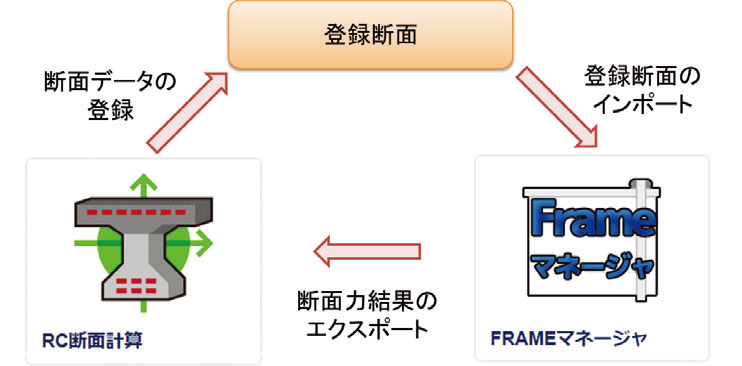

▲Cloud製品間のファイル連携

関連情報

◆プレスリリース
構造解析の人気ソフトを完全クラウドサービス化したUC-1 Cloud FRAMEマネージャをリリース(2023/01/10)NEW!
◆新製品紹介
UC-1 Cloud FRAMEマネージャ(Up&Coming '23 新年号掲載)NEW!

UC-1 自動設計シリーズ Auto Series 共通機能

Webアプリケーション
ソフトウェアのインストール必要なし
インターネット環境があれば、PCやタブレット端末やスマートフォン等、 デバイスを選ばず主要なWebブラウザで使用可能
ユーザアカウント毎の環境
別々の端末でも同様の設定やサービスが利用可能
高い利便性
会社のPCで作成したデータを、外出先ではタブレット端末スマートフォン利用とさまざまなシーンで利用複数の作業者が共同で編集可能
最小限の入力
タブレットやスマートフォン端末といった比較的小さな画面での利用を想定し、入力項目を最小限に抑え、少ない入力で概略的な計算が行えるよう対応
レスポンシブなインターフェース
PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用

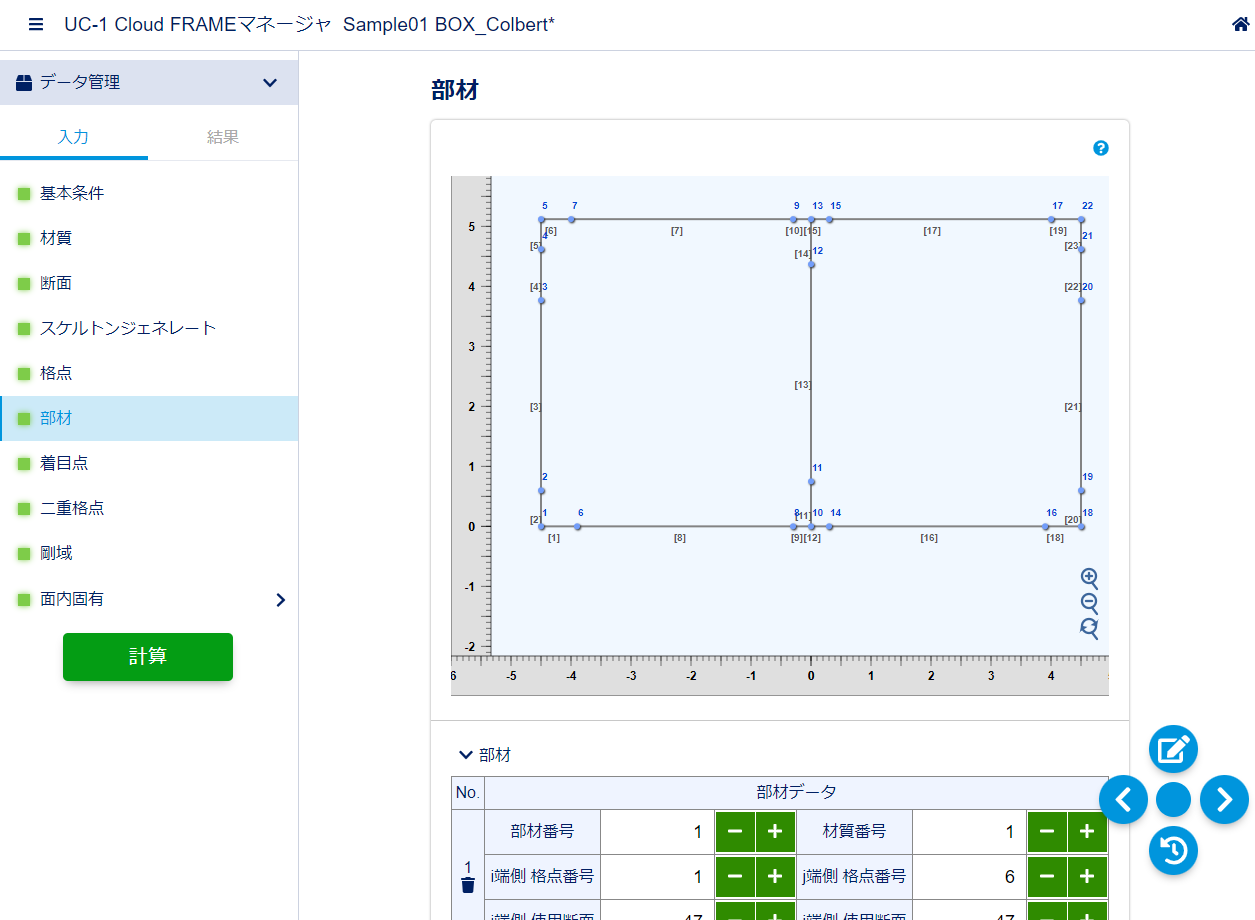

▲入力インターフェース

画像をクリックすると大きな画像が表示されます。

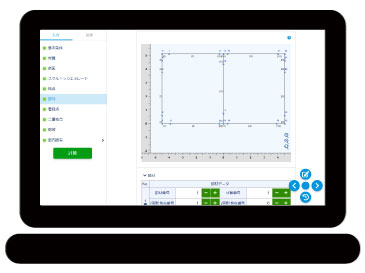

▲UC-1 Cloud 利用イメージ

プログラムの機能と特長

シンプルな入力

タブレットやスマートフォン端末といった比較的小さな画面での利用を想定し、入力項目を最小限に抑え、少ない入力で概略的な計算が行えるよう対応しました。操作についても、PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用できるようレスポンシブなインターフェースを用意しています。

自動設計を強力サポート

「UC-1 Cloud 自動設計 RC断面計算」では、全ての照査結果がOKとなる配筋量、補強量を自動設定する自動設計機能に対応しています。さらに、登録断面機能、RC連動機能を用いて本製品と連携することにより、FRAMEの断面力結果を用いた自動設計を容易に行えます。また、本製品では構造物のモデル化をサポートする補助機能として、テンプレート生成機能、スケルトンジェネレート機能にも対応しました。

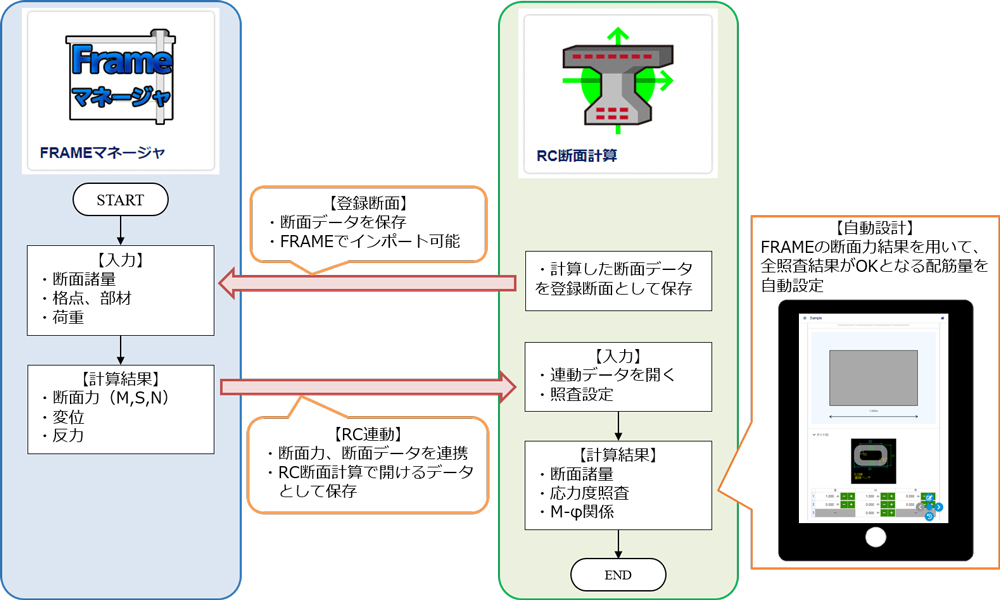

▲製品連携と自動設計

(1)登録断面機能

計算した断面データを登録断面データとして保存する機能に対応しました。登録断面データには、断面形状、断面諸量、配筋状態が保存されます。また、1つの登録断面データファイルに複数の断面データを登録することが可能です。本製品では登録断面データのインポート  に対応し、部材断面に使用する断面データを選択できます。

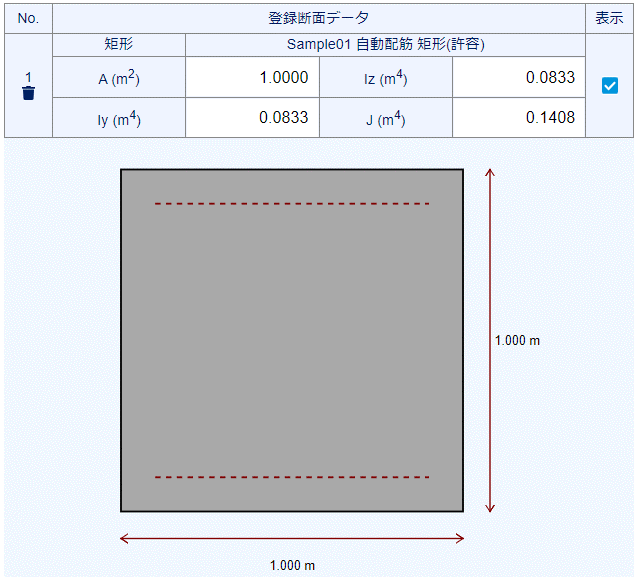

▲断面データの登録(RC断面計算)

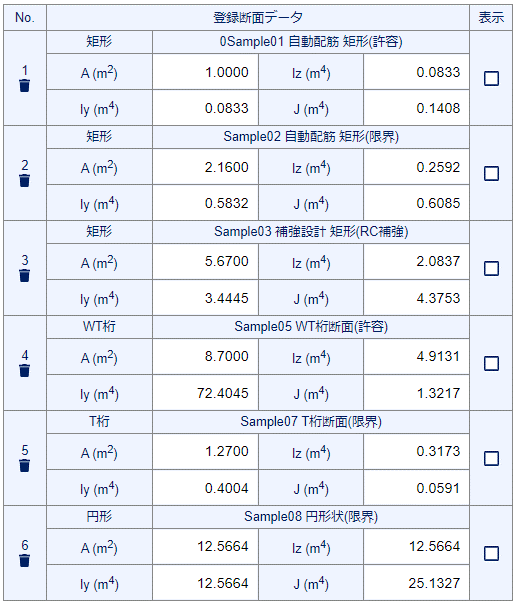

▲複数断面のインポート

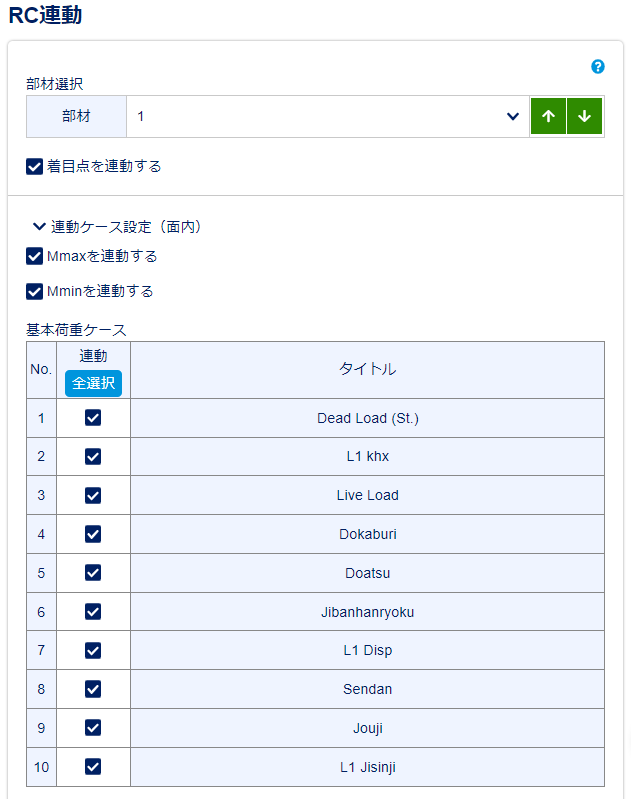

(2)RC連動機能

本製品で算出した断面力を「UC-1 Cloud 自動設計 RC断面計算」のデータファイルとしてエクスポートする機能に対応しました。連動する部材と荷重ケースを選択することで、断面力ケースを自動生成した「UC-1 Cloud 自動設計 RC断面計算」のデータファイルを新規作成します。さらに、連動部材の断面データに登録断面を使用している場合は、断面形状と配筋状態も引き継がれます。本機能により、FRAMEで算出した断面力を用いてRC断面計算で応力度計算を行う際のモデル化作業を大幅に効率化することが可能です。

(3)解析補助機能

モデル化をサポートする補助機能として、テンプレート生成機能、スケルトンジェネレート機能に対応しました。テンプレート生成機能では5パターンのテンプレート形状を用意し、寸法や分割数の簡易な入力からモデルの初期形状を自動生成します。スケルトンジェネレート機能では、格点間の直線や放物線、円弧部の部材を簡易な入力により自動生成します。特に、放物線や円弧部の部材は直線近似して入力する必要がありますが、本機能を利用することにより、設定した分割数に従って直線近似された骨組みモデルを容易に作成することが可能です。

補助機能

対応形状

テンプレート

試作形状 / ラーメン橋 / ボックスカルバート / トンネル / トラス

スケルトンジェネレート

直線(両端格点) / 直線(始端格点+線分長) / 放物線 / 円弧

▲補助機能の対応形状

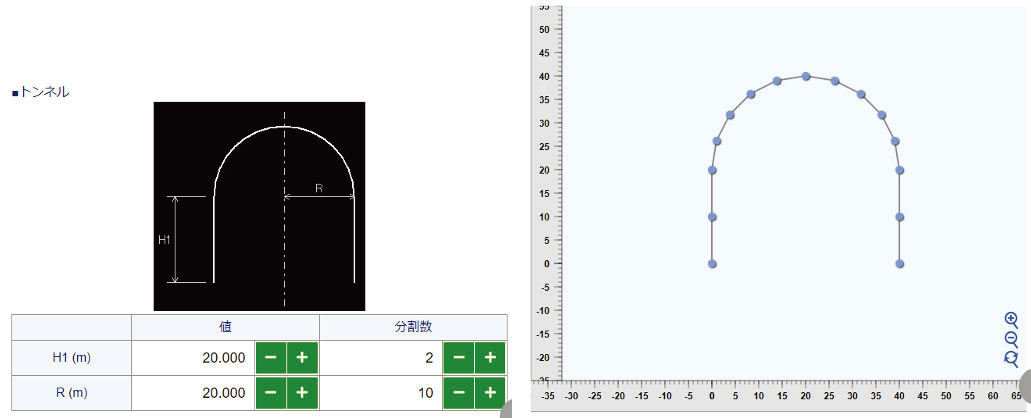

▲テンプレート生成

計算仕様

本製品では、UC-1シリーズ「FRAMEマネージャ」と同様に、面内解析、面外解析、IL解析、結果集計機能に対応しています。一般的な構造モデルの他、分布ばね部材、剛域部材、二重格点構造(ばね挿入可)、傾斜支点、連成ばね支点をご利用いただけます。

計算オプション

使用可能な荷重

面内解析

分布荷重、集中荷重、格点集中荷重、温度荷重、プレストレス荷重、支点強制変位

面外解析

分布荷重、集中荷重、格点集中荷重、支点強制変位、プレストレス荷重

IL解析

線荷重、L荷重、T荷重、連行荷重

結果集計

面内解析結果とIL解析結果の足し合わせが可能

▲計算機能

UC-1 CloudのクラウドサービスにおけるSLA(サービス品質保証)

SLA明示項目

  1. 重大障害時の代替手段

    運用サーバは東京と沖縄の二か所のデータセンターで稼働しておりますが、いずれか一方で障害が発生した場合は、残る一方に運用を切り替えます。
    その際には、DNSのレコードを変更しサービスのURLの接続先をバックアップサーバのものに書き換えて対応します。


  2. サービス時間

    24時間


  3. 平均復旧時間

    下記を考慮して、約3~7時間程度

    1. バックアップサーバ側での更新データ(ファイル、データベース)の本サーバへのマージ
    2. DNS設定の復元

  4. サービス稼働率

    99.9 %
    <稼働率の定義>
    稼働率は、以下の計算式に基づいて算出するものとします。

    月間稼働率=(月間総稼動時間-ダウンタイム)/月間総稼動時間×100


    1. 月間総稼動時間
      720時間(30日)として計測します。
    2. ダウンタイムの考え方
      ダウンタイムとは、本サービスにおいてサーバエラーによりお客様が本サービスを利用できない時間が10分以上続く状態とします。
      ダウンタイムは、サーバ側のエラー率に基づいて計測します。
      なお、メンテナンスに伴うサービスの停止はダウンタイムとみなさず、ダウンタイムとして計測しません。
      これらの予定されたサービス停止については、停止期間5日前に予めお客様に通知します。

  5. サポート時間帯

    電話サポートは、当社営業時間内(9:00~17:30)


  6. バックアップの方法

    市販のサーバ向けバックアップソフトを使用し、ユーザのファイルを格納する保存領域を同セグメント内に設置したNAS上に、アーカイブとして一定期間おきに保存します。
    また、データベースについてはデータベースエンジン標準のバックアップ機能を利用し、同じくNAS上に一定期間おきにフルバックアップファイルを保存します。


  7. バックアップデータの保存期間

    1週間


  8. オンライン応答時間

    現状では、問題なく応答可能


  9. ログの取得

    HTTPアクセスログおよび、アプリケーションの認証ログを保存します。
    認証ログには以下の情報を保存し、将来的にユーザがアプリケーションを利用した時間等の集計を行える機能の提供を想定しています。


    1. 接続元IP
    2. 製品情報
    3. 時刻
    4. 認証種別(認証 or 開放)
    5. 認証結果
    6. アクセス先のURL

  10. 障害通知プロセス

    監視ソフトウェアを使い、ウエブサイトへのアクセスとサーバの状況を監視しています。不正な状況が発見される場合、管理者に自動的に通知されます。


  11. サービス解約時にデータやAPが削除されたことを証明する方法

    現状では、アプリケーションの利用が行えなくなるのみで、データを削除した旨の自動通知(メール)は発行していませんが、利用者が希望した際にはデータを確実に削除した旨の通知(メール)を発行します。


  12. 解約時の違約金の有無


  13. SLAの変更の可否

    可能

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-1 Cloud FRAMEマネージャ ¥308,000(税抜¥280,000)

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

製品名 初年度 1年
UC-1 Cloud FRAMEマネージャ 無償 ¥123,200(税抜¥112,000)

アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-1 Cloud FRAMEマネージャ ¥246,400(税抜¥224,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

UC-1 Cloud FRAMEマネージャ
バージョン リリース日 バージョンアップ内容
1.0.0 22/12/27 新規リリース

動作環境


動作環境

推奨ブラウザ Google Chrome、Mozilla Firefox、Microsoft Edgeの最新版。
上記のブラウザ以外では一部の機能を使用できない可能性があります。
ブラウザの設定でJavascriptをオンにしてください。
他製品との連動 UC-1 Cloud 自動設計 RC断面計算
