イージースラブ橋、及びイージーラーメン橋の概略設計プログラム

イージースラブ・ラーメン橋の設計 Ver.3

初版リリース：2009.01.19／最新Ver.リリース：2013.09.03

¥369,600（税抜￥336,000）
Engineer's Studio®エクスポートオプション
￥129,800（税抜￥118,000）

  • CAD統合

  • 電子納品

  • SXF3.1

プログラム概要

イージースラブ橋、及びイージーラーメン橋の設計プログラム。本工法は、朝日エンヂニヤリング（株）が、金沢大学（梶川・深田研究室）との共同研究（安全性検証実験など）により開発したもので、弊社との共同開発により製品化されました。
必要最小限の情報を対話式に入力し、上部構造では格子解析、ラーメン橋では施工段階を考慮した複雑なFRAME解析モデルの一括処理により、断面力算出・抽出を行い安定照査、部材照査を行います。照査結果一覧、概略計算書、概略数量・工事費の算出、構造一般図の作画、単純橋ではゴム支承の設計、移動制限装置の設計などをサポートしています。

▲メイン画面

▲ESレベル2照査用データの
モデル画面

▲イージーラーメン橋 全体図（参考図）

▲橋台竪壁配筋図

プログラムの機能と特長

概要

イージースラブ橋（ESB）とは孔あけ加工したH形鋼を橋軸方向に並べ、橋軸直角方向は、ウェブに横繋ぎ鉄筋を貫通させてコンクリートと一体化させたSRC構造の床版橋で、支間長20m程度の新設、及び架替え橋梁の新しい形式として開発されました。
既に約50橋（2008年1月現在）の実績を持ち、石川県を初め、東京都、静岡県などの新技術として認定を取得しています。

従来橋より低コストで、工期を短くすることができ、ジョイントレス構造を基本としていますので、走行性がよくメンテナンス費用も大幅に削減可能です。
また、イージーラーメン橋（ERB）は、上部構造にイージースラブ橋を採用し、下部構造（RC橋台）と剛結合して上下部一体構造とした複合門型ラーメン橋で、基礎形式には、直接基礎・杭基礎・矢板式基礎を状況に合わせて採用しています。
また、Engineer's Studio®へのデータをエクスポートに対応しています。

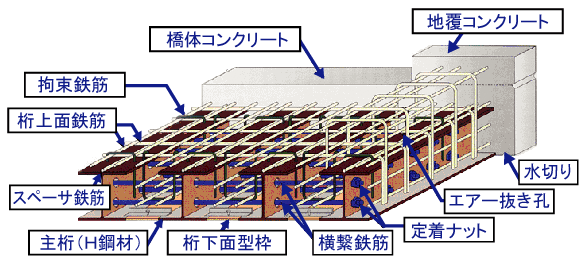

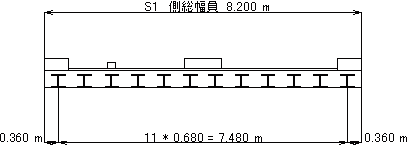

▲イージースラブ橋床版構造図

プログラムの特長

  • 利用目的により4つのプログラムバージョンあり（価格/購入タブ参照）
  • 必要最小限の入力項目、単純化された操作手順により、効率的な設計作業を実現
  • 解りやすい結果確認機能と容易な修正計算
  • 解析・照査から概略数量・概算工事費・構造一般図までの統合システム
  • 計算書印刷プレビュー、電子納品対応
  • 基準値登録により、使用材料・許容応力度等、任意登録して使用可能

プログラムの機能

1）イージースラブ橋


  • 直線線形、平面拡幅対応
  • 斜角（30度以上）対応。仮想中間横桁は支承平行配置、中心線直行配置を選択
  • H鋼桁等間隔配置／間隔設定配置機能
  • 道路橋示方書に準じた活荷重を選択。活荷重無載荷、群集荷重のみ（歩道橋）も選択可能
  • 合成桁モデルで格子桁解析により断面力算出。「任意形格子桁の計算」を使用
  • ゴム支承・移動制限装置の設計に対応


2）イージーラーメン橋


  • 下部構造形式として、橋台式（直接、杭基礎）、矢板式に対応。上下部一体構造としたラーメン橋としての設計計算が可能
  • 踏掛版台座、及び踏掛版荷重考慮可能
  • 地盤条件簡易設定機能
  • （橋台式）　門型のラーメンモデルとして2次元フレーム解析。施工状態に応じた解析モデル（全固定、杭頭ヒンジ、頂版部ヒンジ）を構築し解析実行。 断面力の最大・最小抽出。
  • （橋台式：杭基礎）　地震時液状化考慮可能
  • （矢板式）　フリーアースサポート法／たわみ曲線法、及び梁バネラーメンモデル（弾塑性解析）で必要根入長を検討
  • 竪壁、底版、杭体、受台、矢板本体の断面照査機能
  • 翼壁の設計に対応
  • ラーメン橋の図面として、上部工構造図、頂版構造物、主桁加工図、小部材加工詳細図、橋台竪壁配筋図、橋台基礎杭詳細図などに対応

3）共通機能


  • 側土圧の載荷方法を「ポータルラーメン橋の考え方」に準拠
    上載荷重による側土圧の載荷方法を「土木研究所資料　ポータルラーメン橋の設計に関する基本事項　平成20年1月　独立行政法人土木研究所」に準拠。全土圧並びに1/2土圧に対して、図4に示す通り、（1）片側載荷→、（2）片側載荷←、（3）両側載荷、（4）側圧無しの全4パターンを検討。
  • 概略計算書印刷
  • 概略数量/概算工事費の算出
  • 構造一般図を作画（dxf、dwgファイルへの出力）

4）CAD図面作成


  • 直接基礎・杭基礎 基礎詳細図
  • 矢板式ラーメン橋構造図
  • 頂版構造図
  • 配筋図
  • 小部材加工図
  • 頭部工配筋図
  • 矢板詳細図

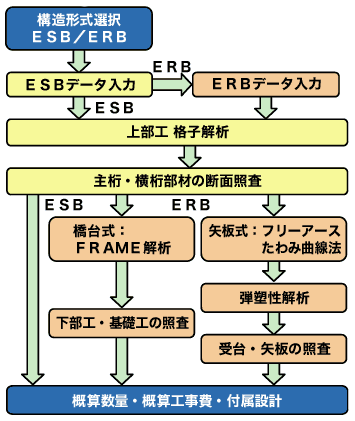

プログラムフロー

照査項目

1）イージースラブ橋


  • 上部構造、主桁・横桁断面照査
  • 終局荷重作用時の曲げ耐力照査
  • たわみ照査

2）イージーラーメン橋


  • 上部構造竪壁前面位置の断面照査
  • （橋台式）　竪壁、底版の断面照査
  • （橋台式：杭基礎）　杭基礎の安定計算・杭本体・杭頭結合部の断面照査
  • （橋台式：直接基礎）　直接基礎の安定計算
  • （矢板式）　必要根入長、受台・矢板断面照査

▲イージーラーメン橋（橋台式：杭基礎）

▲イージーラーメン橋(矢板式)

適用基準及び参考文献

  • 道路橋示方書・同解説(平成24年3月)　(社)日本道路協会
  • 複合構造物設計・施工指針(案)(平成9年10月)　(社)土木学会
  • 複合構造物の性能照査指針(案)(平成14年10月)　(社)土木学会
  • 鉄道構造物等設計基準・同解説(平成12年7月)　(財)鉄道総合技術研究所
  • 鋼とコンクリートの複合構造物(平成14年12月)　(財)鉄道総合技術研究所
  • 設計要領第二集 橋梁建設編　ポータルラーメン橋(平成18年4月)　NEXCO

プログラム概要

震度法、保有耐力法による計算、部材の設計をサポートし、詳細設計レベルで様々な基礎形式・工法の検討が行えます。地層・作用力データを共有し、3面図表示によるデータ確認、図をまじえた結果表示、［基準値］機能をサポート。各基礎工の設計調書、異種基礎の比較表の出力が可能。杭基礎では、鋼管ソイルセメント杭を含む13種の杭種に対応。各種工法をサポートし、補強設計（増し杭）にも対応。

機能 Lite Standard Advanced
計算 液状化の判定 ○ ○ ○
直接基礎 ○ ○ ○
杭基礎 ○ ○ ○
ケーソン基礎 - ○ ○
鋼管矢板基礎 - ○ ○
地中連続壁基礎 - ○ ○
CAD 杭基礎 ○ ○ ○
直接基礎 - - ○
その他 ESエクスポート(杭基礎) - - ○

▲ 製品構成別対応機能

関連情報

»バックナンバー

◆新製品紹介
基礎の設計・3D配筋（部分係数法・H29道示対応）Ver.2（Up＆Coming '16 秋の号掲載）
基礎の設計（Up＆Coming '14 秋の号掲載）
◆サポートトピックス
杭基礎設計便覧（H27）仮想鉄筋コンクリート断面照査について(Up＆Coming '16　新年号掲載)
◆セミナー参加申込受付中
基礎の設計・3D配筋(部分係数法・H29道示対応)セミナー

プログラムの機能と特長

杭基礎

杭基礎

直接基礎

直接基礎

鋼管矢板基礎

鋼管矢板基礎

地中連続壁基礎

地中連続壁基礎

ケーソン基礎

ケーソン基礎

図面作成：杭基礎（Lite以上）

図面作成：杭基礎（Lite以上）

図面作成：直接基礎（Advanced）

図面作成：直接基礎（Advanced）

適応基準及び参考文献

適応基準及び参考文献

・道路橋示方書・同解説 I 共通編／III コンクリート橋編／IV 下部構造編、V 耐震設計編　H24年3月 日本道路協会

・設計要領 第2集 1章 計画、4章 基礎構造、5章 下部構造　H18年4月 東・中・西日本高速道路株式会社

・杭基礎設計便覧　H27年3月、H19年1月、H4年10月 日本道路協会

・鋼管矢板基礎設計施工便覧　H9年12月 日本道路協会

・道路橋の耐震設計に関する資料　H9年3月 日本道路協会

・道路橋の耐震設計に関する資料 －PCラーメン橋・RCアーチ橋・PC斜π橋・地中連続壁基礎・深礎基礎等の設計計算例－　H10年1月 日本道路協会

・既設道路橋基礎の補強に関する参考資料 H12年2月 日本道路協会

・鋼管矢板基礎 －その設計と施工－　H11年10月 鋼管杭協会

・杭基礎の計算法とその解説　1987年1月 土質工学会

・杭・ケーソン・鋼管矢板および地中連続壁基礎の設計計算例　2000年2月 山海堂 岡原美知夫他

・土木研究所資料第1175号 矢板式基礎の設計法　（その1） S52年2月、（その2） S52年6月、（その3） S52年3月　建設省土木研究所

・わかりやすいケーソン基礎の計画と設計 H10年11月 総合土木研究所

・鋼管杭基礎の設計と施工 道路橋示方書（H14年3月版） 改訂対策　H14年4月 鋼管杭協会

・STマイクロパイル工法 設計・施工マニュアル（案）　2000年5月 NIJ研究所

・SPマイクロパイル設計・施工マニュアル（案）　H20年11月 エスティーエンジニアリング(株)

・既設基礎の耐震補強技術の開発に関する共同研究報告書（その3）、高耐力マイクロパイル工法（6冊分の2）、
STマイクロパイル工法（6冊分の3）、 ねじ込み式マイクロパイル工法（6冊分の4）設計・施工マニュアル
H14年9月 独立行政法人 土木研究所、（財）先端建設技術センター

・大型地下構造物ケーソン設計マニュアル 　H13年8月 日本圧気技術研究所

・道路技術基準図書のSI単位系移行に関する参考資料 第1巻－交通工学・橋梁編－　H14年11月 日本道路協会

・一般土木工法・技術審査証明報告書 ガンテツパイル（鋼管ソイルセメント杭工法）　H12年3月、HYSC杭（鋼管ソイルセメント杭工法） 　H12年12月 国土開発技術研究センター

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

本プログラムを使用するためには、任意形格子桁の計算（別売）が必要です。

価格は税込表示です

■本体価格

製品名 価　格
イージースラブ・ラーメン橋の設計 Ver.3 １．単純橋のみ ¥369,600（税抜¥336,000）
２．ラーメン橋（杭＋直接基礎版） ¥715,000（税抜¥650,000）
３．ラーメン橋（矢板式） ¥715,000（税抜¥650,000）
４．ラーメン橋（フルバージョン） ¥836,000（税抜¥760,000）
イージースラブ・ラーメン橋の設計 Engineer's Studio®エクスポートオプション ¥129,800（税抜¥118,000）

特別価格


特別価格

「イージースラブ・ラーメン橋の設計 Ver.3（平成24年道示対応版）」の購入時に、セットで「任意形格子桁の計算」を購入いただいた場合、「任意形格子桁の計算」を定価から30％OFFの特別価格で提供いたします。

価格は税込表示です

プログラム名 価格 備考
任意形格子桁の計算 Ver.7
（通常ライセンス）		 定価
¥462,000（税抜¥420,000）
↓
特別価格
¥323,400（税抜¥294,000）		 セット価格
イージースラブ・ラーメン橋の設計 Ver.3
任意形格子桁の計算 Ver.7
（レンタルライセンス）		 レンタルライセンス価格の30%OFF
（レンタルライセンス価格表参照）
任意形格子桁の計算 Ver.7
（フローティングライセンス）		 フローティングライセンス価格の30%OFF
（フローティングライセンス価格表参照）

サブスクリプションサービス　契約価格


サブスクリプションサービス　契約価格

■サポート内容
・バージョンアップ無償提供　　・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX）　　・ダウンロードサービス　　・保守情報配信サービス 　

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。

価格は税込表示です

対象製品 初年度 サブスクリプション契約 サブスクリプション契約 1年
イージースラブ・ラーメン橋の設計 Ver.3
　１．単純橋のみ		 無償 ¥147,840（税抜¥134,400）
イージースラブ・ラーメン橋の設計 Ver.3
　２．ラーメン橋（杭＋直接基礎版）		 ¥286,000（税抜¥260,000）
イージースラブ・ラーメン橋の設計 Ver.3
　３．ラーメン橋（矢板式）		 ¥286,000（税抜¥260,000）
イージースラブ・ラーメン橋の設計 Ver.3
　４．ラーメン橋（フルバージョン）		 ¥334,400（税抜¥304,000）
Engineer's Studio®エクスポートオプション ¥51,920（税抜¥47,200）

レンタルライセンス／レンタルフローティングライセンス価格


■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス／レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
イージースラブ・ラーメン橋の設計 Ver.3
　１．単純橋のみ		 ¥166,320 ¥195,888 ¥240,240
イージースラブ・ラーメン橋の設計 Ver.3
　２．ラーメン橋（杭＋直接基礎版）		 ¥321,750 ¥378,950 ¥464,750
イージースラブ・ラーメン橋の設計 Ver.3
　３．ラーメン橋（矢板式）		 ¥321,750 ¥378,950 ¥464,750
イージースラブ・ラーメン橋の設計 Ver.3
　４．ラーメン橋（フルバージョン）		 ¥376,200 ¥443,080 ¥543,400
イージースラブ・ラーメン橋の設計
　Engineer's Studio®エクスポートオプション Ver.2		 ¥58,410 ¥68,794 ¥84,370

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
イージースラブ・ラーメン橋の設計 Ver.3
　１．単純橋のみ		 ¥277,200 ¥328,944 ¥406,560
イージースラブ・ラーメン橋の設計 Ver.3
　２．ラーメン橋（杭＋直接基礎版）		 ¥536,250 ¥636,350 ¥786,500
イージースラブ・ラーメン橋の設計 Ver.3
　３．ラーメン橋（矢板式）		 ¥536,250 ¥636,350 ¥786,500
イージースラブ・ラーメン橋の設計 Ver.3
　４．ラーメン橋（フルバージョン）		 ¥627,000 ¥744,040 ¥919,600
イージースラブ・ラーメン橋の設計
　Engineer's Studio®エクスポートオプション Ver.2		 ¥97,350 ¥115,522 ¥142,780

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

　イージースラブ・ラーメン橋の設計 Ver.3
バージョン リリース日 バージョンアップ内容
3.01.00 14/04/15
  1. 矢板基礎：ESエンジンを用いた弾塑性解析に対応
  2. 矢板基礎：桁端張り出し部材を骨組み構造に追加
  3. 矢板基礎：隅角部剛域の設定方法に「ハンチのない場合」を追加
  4. 液状化判定：道路橋示方書平成24年に対応
  5. 矢板基礎：各部材の照査に地震時ケースを追加
  6. 「任意形格子桁の計算 Ver.6」で格子計算を行える機能を追加
3.00.00 13/09/03
  1. 道路橋示方書・同解説III　コンクリート橋編　平成24年3月　(社)日本道路協会対応
  1. 鉄筋材質にSD390、SD490を追加
  2. 荷重の組合せに衝突荷重又は地震の影響を考慮する場合の許容応力度の基本値を追加
  3. 地域別補正係数の対応
  4. 下部工のM-φ曲線の対応
  5. 杭の各種計算、基準値、杭頭接合部の対応

■詳細更新履歴　　■旧バージョン更新履歴

動作環境


動作環境

OS Windows 10 / 11
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約50MB以上　（インストール時及び実行時含む）
ディスプレイ(画面解像度) 1024×768以上
ディスプレイのフォントサイズはデフォルト（小さいフォント）でご使用下さい。
入力データ拡張子 ESB
ファイル出力 F8出力編集ツール対応：TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
 他製品との連動 ＜連動＞
　　　任意形格子桁の計算
＜保存＞
　　　Engineer's Studio®データ

製品購入／お問い合わせ窓口


製品購入／お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

・amazon.co.jp　詳細ページへ

■ お問い合わせ

全国のFORUM8営業所がサポートしています。　>> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

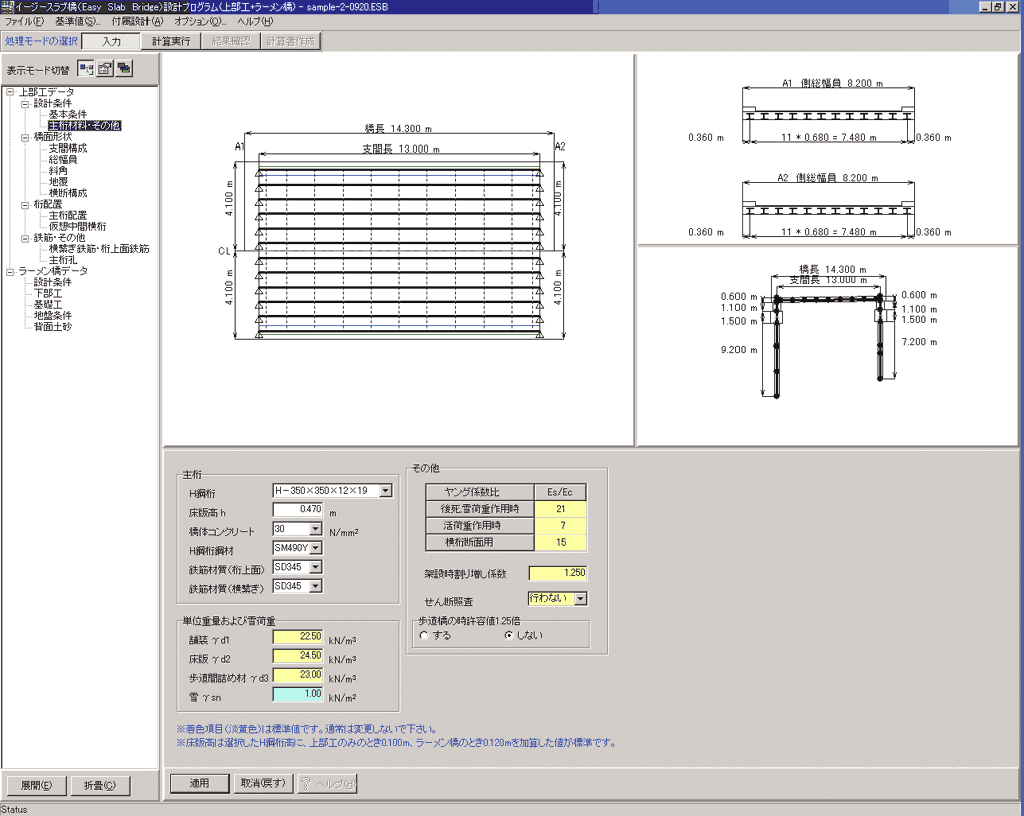

▲メイン画面

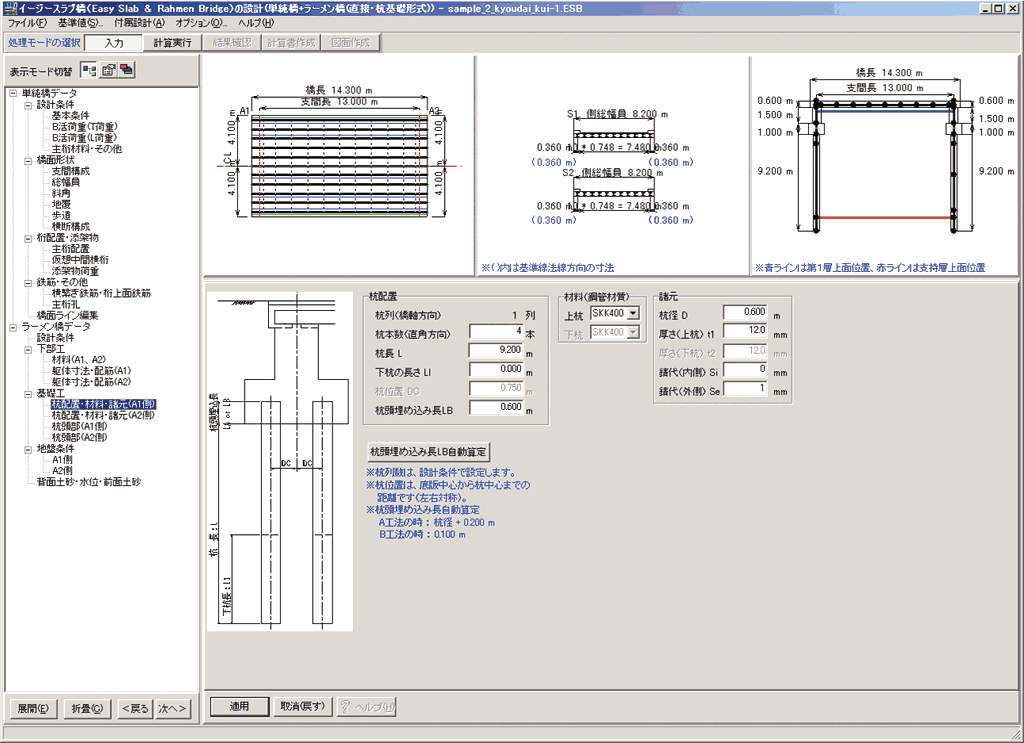

▲ラーメン橋杭基礎の入力

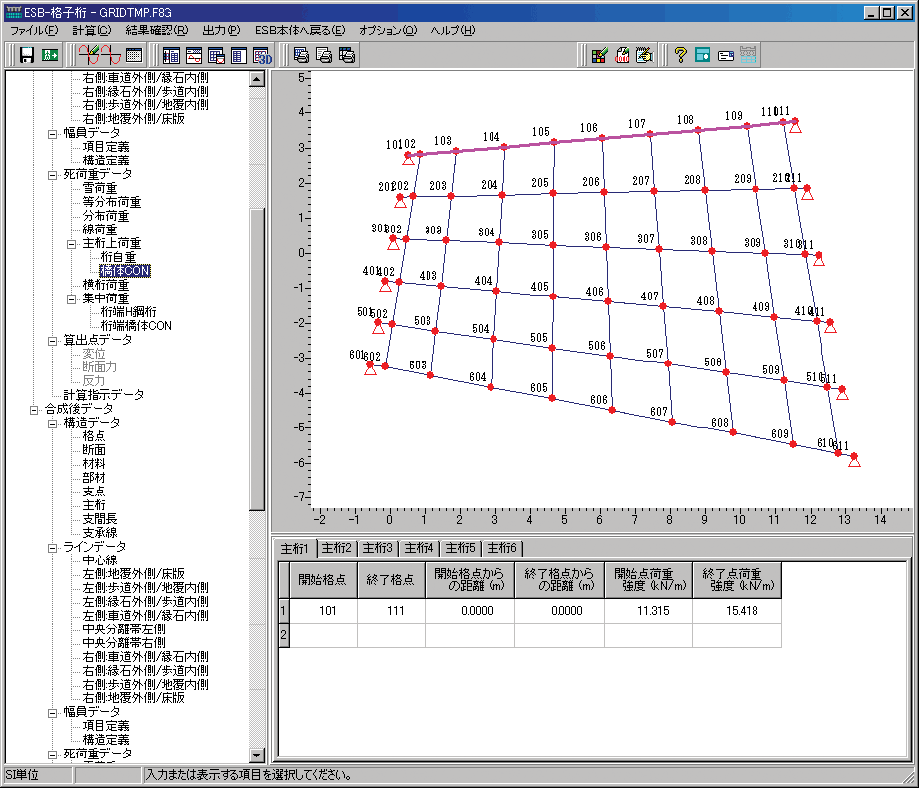

▲格子計算データ編集画面

▲ESレベル2照査用データの
モデル画面

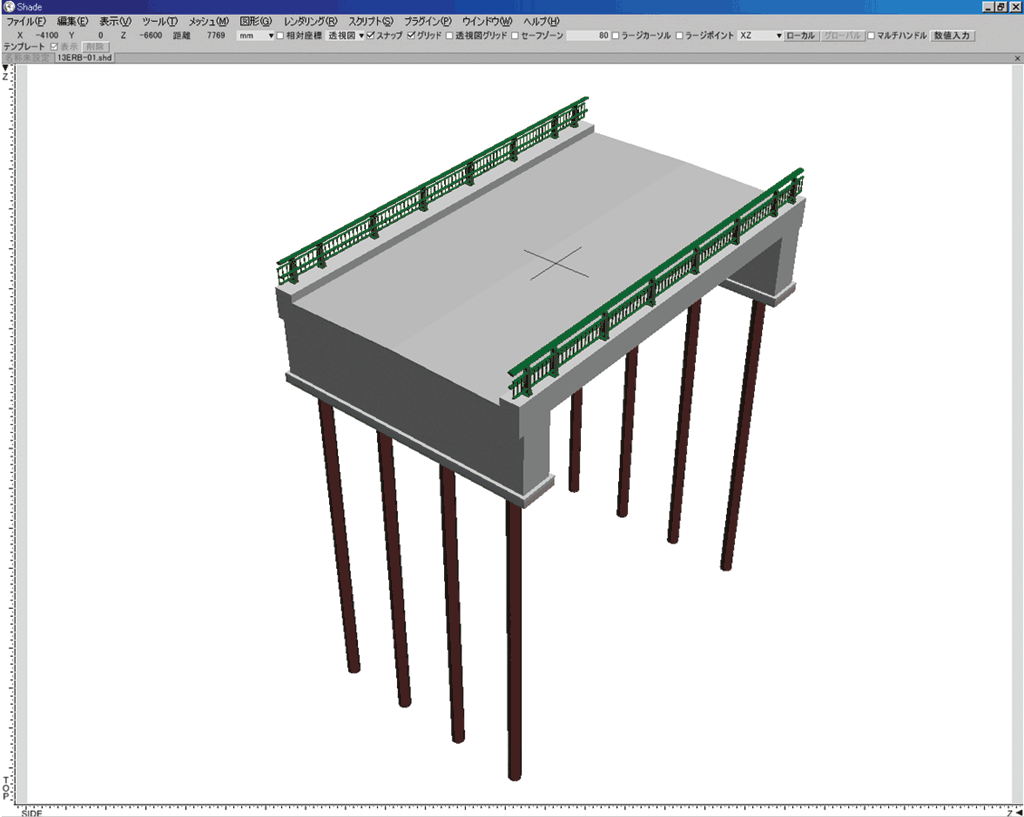

▲イージーラーメン橋 全体図
（参考図1）

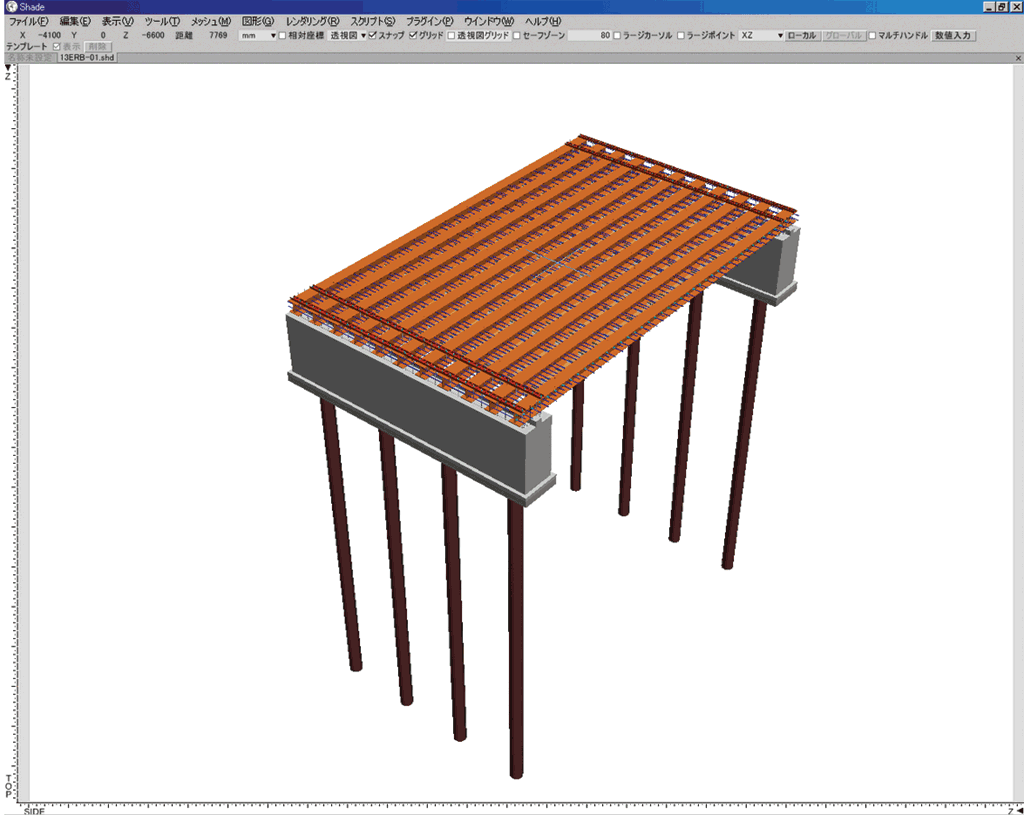

▲イージーラーメン橋 全体図
（参考図2）

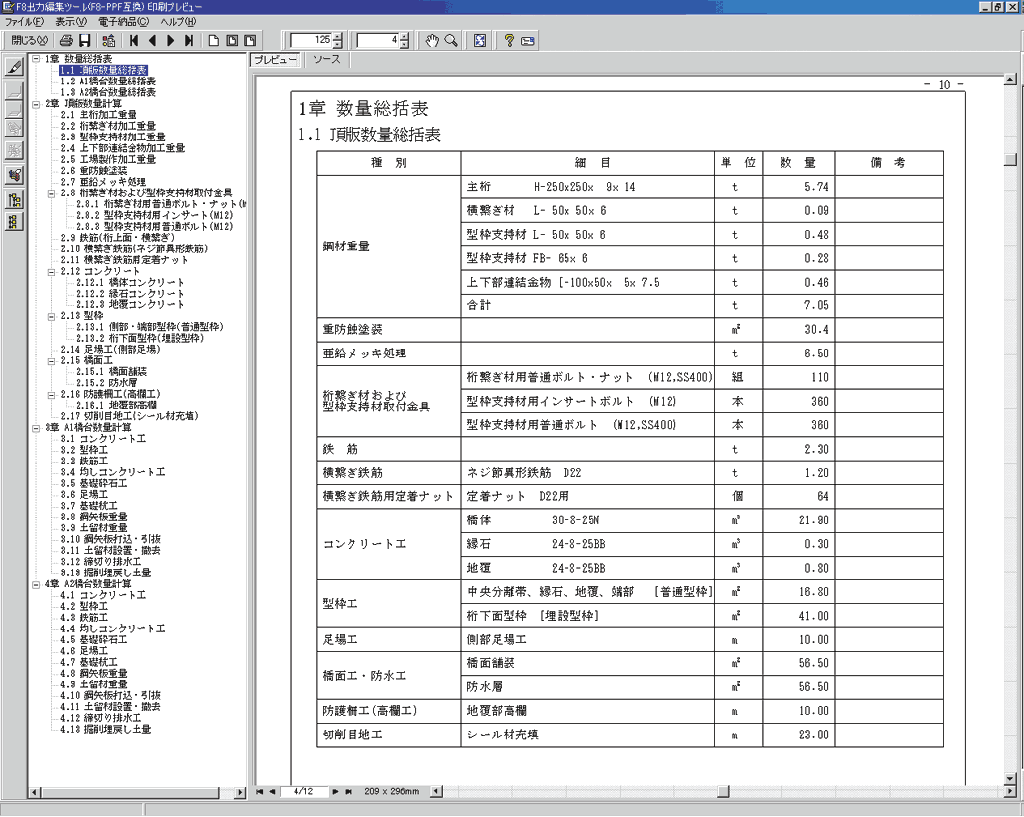

▲概算数量

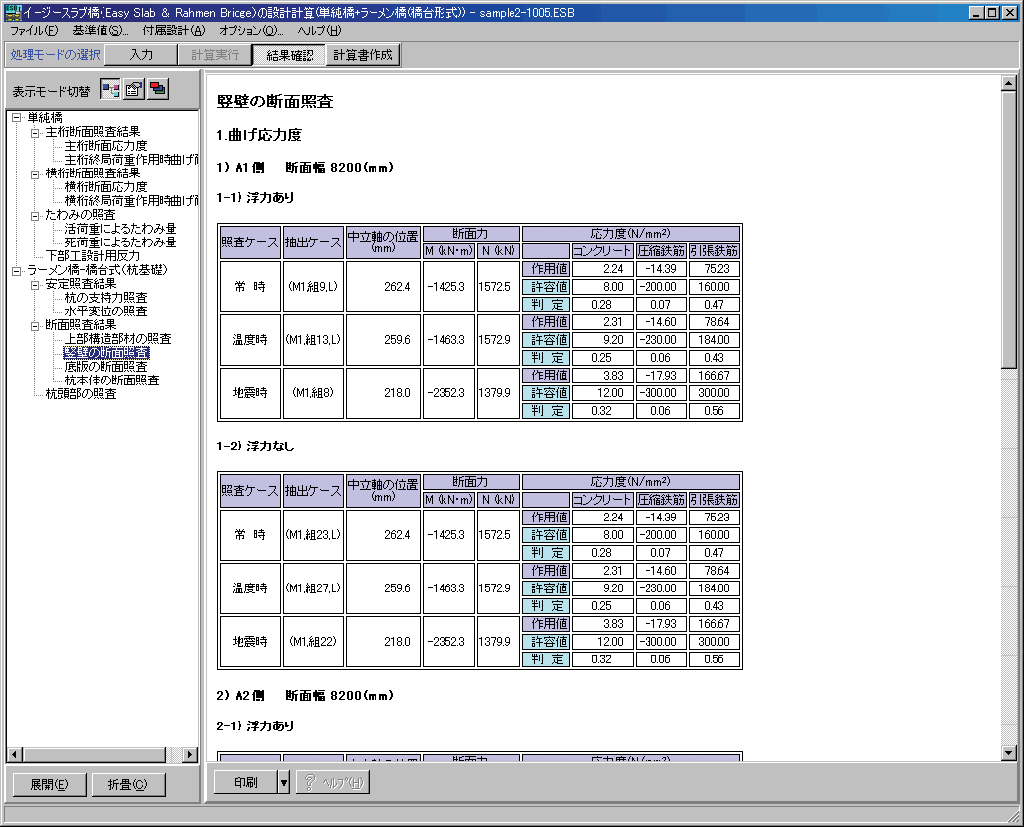

▲結果確認画面

▲Mc、My、Muの照査結果画面

▲構造一般図の作画

▲橋台竪壁配筋図

PDF出力例

▼単純橋データ

（18P, 126KB）

▼ラーメン橋データ　橋台式杭基礎２列
（40P, 281KB）

適用基準：鉄道基準（H13）

▼ラーメン橋データ　橋台式杭基礎１列
（40P, 283KB）

▼ラーメン橋データ　橋台式直接基礎
（32P, 232KB）

▼ラーメン橋データ　矢板式
（22P, 269KB）

１．製品概要

イージースラブ橋とは？

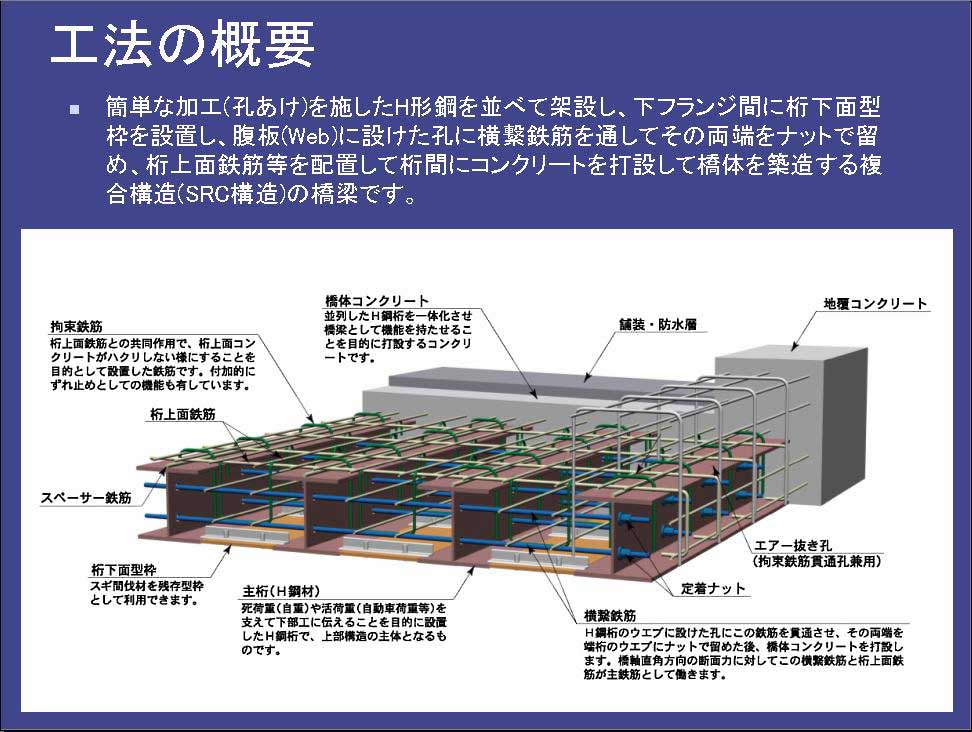

簡単な加工（孔あけ）を施したH形鋼を並べて架設し、桁下面型枠を桁上面から挿入して腹板に設けた孔に横繋鉄筋を通してその両端をナットで留め、桁上面鉄筋を配置して桁間にコンクリートを打設して橋体を築構する複合構造（SRC構造）床版橋です。以下のような特徴があります。


  • 低コスト・低桁高　（経済性・利便）
  • 短い現場工期（施工性）
  • 簡単な構造（構造性）
  • 支保工が不要（施工性）
  • 容易な施工（施工性）
  • ジョイントレス構造（走行性・維持管理性）
  • ミニマムメンテナンス（維持管理性）
  • 既設鋼桁の再利用可能（環境負荷低減）

２．適用範囲

本製品で参考にしている文献は？

本製品では以下の文献を参考にしています。


  • 道路橋示方書・同解説(平成14年3月)　(社)日本道路協会
  • 複合構造物設計・施工指針(案)(平成9年10月)　(社)土木学会
  • 複合構造物の性能照査指針(案)(平成14年10月)　(社)土木学会
  • 鉄道構造物等設計基準・同解説(平成12年7月)　(財)鉄道総合技術研究所
  • 鋼とコンクリートの複合構造物(平成14年12月)　(財)鉄道総合技術研究所
  • 設計要領第二集 橋梁建設編　ポータルラーメン橋(平成18年4月)　NEXCO

本製品で対応する橋梁形式は？

Ｈ鋼桁埋め込みＲＣ床版橋（イージースラブ(ESB)橋）と下部構造と一体化したラーメン橋（イージーラーメン（ERB）橋）に対応しています。


本製品で可能な処理は？

本製品では、簡単な入力操作で構造解析（格子解析）から設計計算書、概算数量計算書・概算工事費計算書、構造一般図の作成及び支承の設計等の附属設計まで行うことができます。


構造解析モデルは内部生成されるのか？

そのとおりです。本製品は、入力データから格子解析モデルを内部生成します。


橋長はどれくらいまで設計可能か？

プログラムの入力制限としては30ｍを上限としていますが、これまでの施工実績から概ね２０ｍまでが、本橋梁形式の最適支間と考えております。
