剛性パイプカルバート/たわみ性カルバートの設計計算プログラム

管の断面計算 Ver.2

初版リリース:2009.07.31/最新Ver.リリース:2010.05.21

¥107,800(税抜¥98,000)

プログラム概要

「剛性パイプカルバート」は「道路土工カルバート工指針(H.22.3)(社)日本道路協会」、「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」および「設計要領第二集カルバート編(H.18.4) NEXCO」を参考としており、「たわみ性カルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」のみを参考にしています。 なお、「たわみ性カルバート」の1種である「コルゲートメタルカルバート」については「コルゲートメタルカルバート・マニュアル (社)地盤工学会」の内容も一部参考にしています。

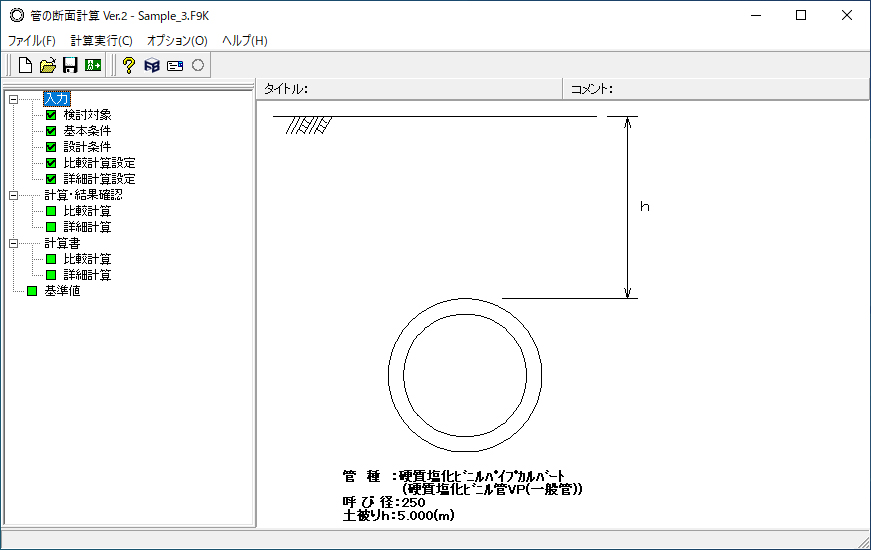

▲メイン画面

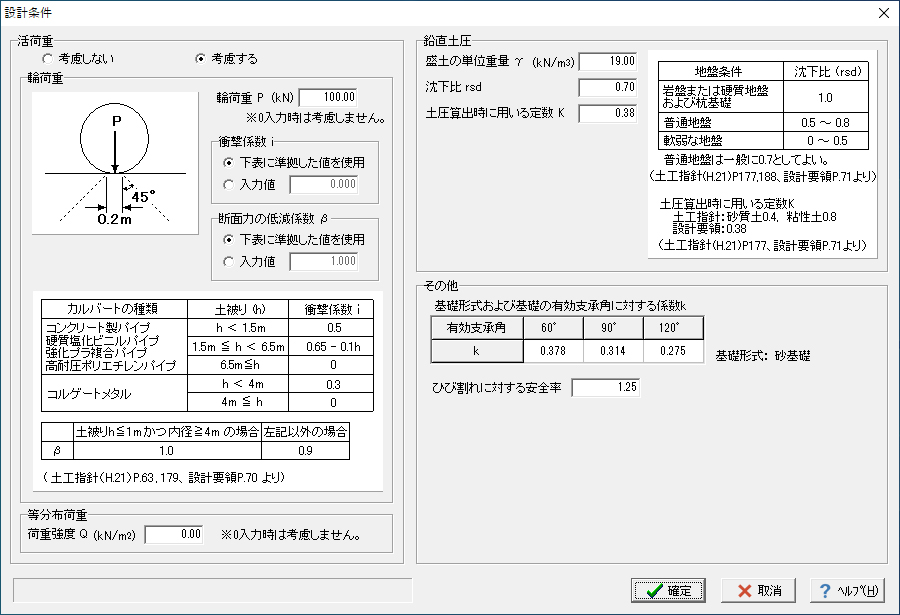

▲設計条件画面

▲比較計算の結果確認画面

プログラムの機能と特長

対応管種および照査内容

適用基準 タイプ 管種名 照査内容
土工指針
(H.21)
剛性パイプ 遠心力鉄筋コンクリート管
プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討
たわみ性パイプ コルゲートメタルカルバート 施工中の断面剛性の検討
軸方向継手強さの検討
コルゲートセクションの座屈強さの検討
コルゲートメタルカルバートのたわみの検討
硬質塩化ビニルパイプカルバート
強化プラスチック複合パイプカルバート
高耐圧ポリエチレンパイプカルバート
曲げ応力度の検討
たわみ率の検討
土工指針
(H.11)
剛性パイプ 遠心力鉄筋コンクリート管
コア式プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討
たわみ性パイプ セラミックパイプカルバート 管の抵抗曲げモーメントに対する検討
コルゲートメタルカルバート 施工中の断面剛性の検討
軸方向継手強さの検討
コルゲートセクションの座屈強さの検討
コルゲートメタルカルバートのたわみの検討
硬質塩化ビニルパイプカルバート 曲げ応力度の検討
たわみ率の検討
強化プラスチック複合パイプカルバート 曲げ応力度の検討
たわみ率の検討
活荷重によるたわみ量の検討
NEXCO 剛性パイプ 遠心力鉄筋コンクリート管
プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討

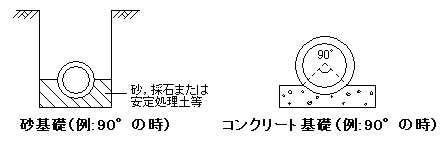

基礎形式

砂基礎、コンクリート基礎

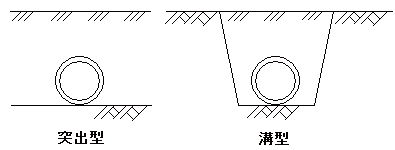

埋設形式

突出型,溝型(半溝型)。杭基礎の場合、突出比での処理が可能です。



「比較計算」と「詳細計算」

計算実行において「比較計算」と「詳細計算」の2種類の方法を用意しています。「比較計算」では、土被り厚や管径等の選定を目的に、複数パターンの計算を一度に行い、結果の概要を一覧で確認することができます。「詳細計算」では、既定の土被り厚や管径等を入力して計算を行うことにより、詳細な結果を確認できます。

基準値

適用基準に応じた各管種毎の諸量数値を基準値として保持することが可能です。
管径毎の各諸量数値は変更可能となっており、また各基準類に記載されてない管径や板厚等についても計算を行えるよう1種類任意に設定可能となっています。

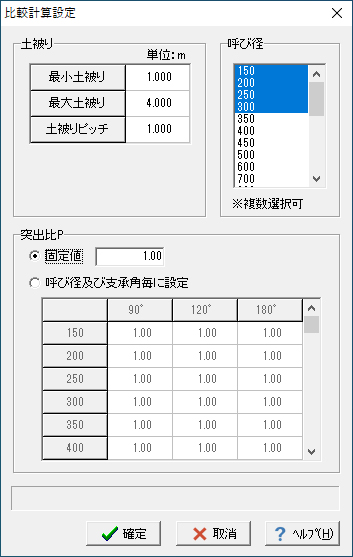

▲比較計算設定画面
検討範囲内の土被り厚や
呼び径を設定します。

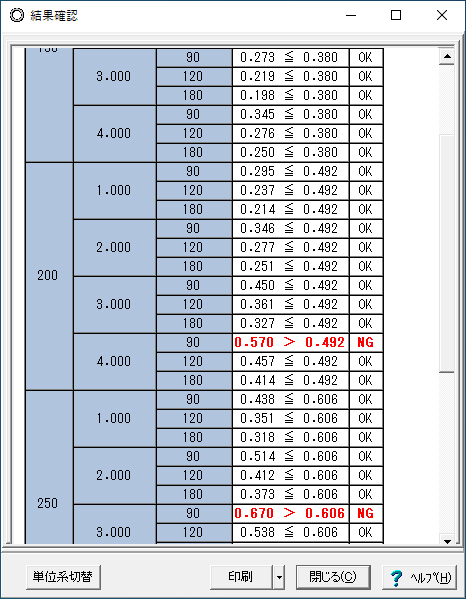

▲比較計算の結果確認画面
一覧で結果の確認が行えます。
NGの結果は赤文字で表示します。

▲詳細計算設定画面
「比較計算」等で決定した既定の
パラメータを入力します。

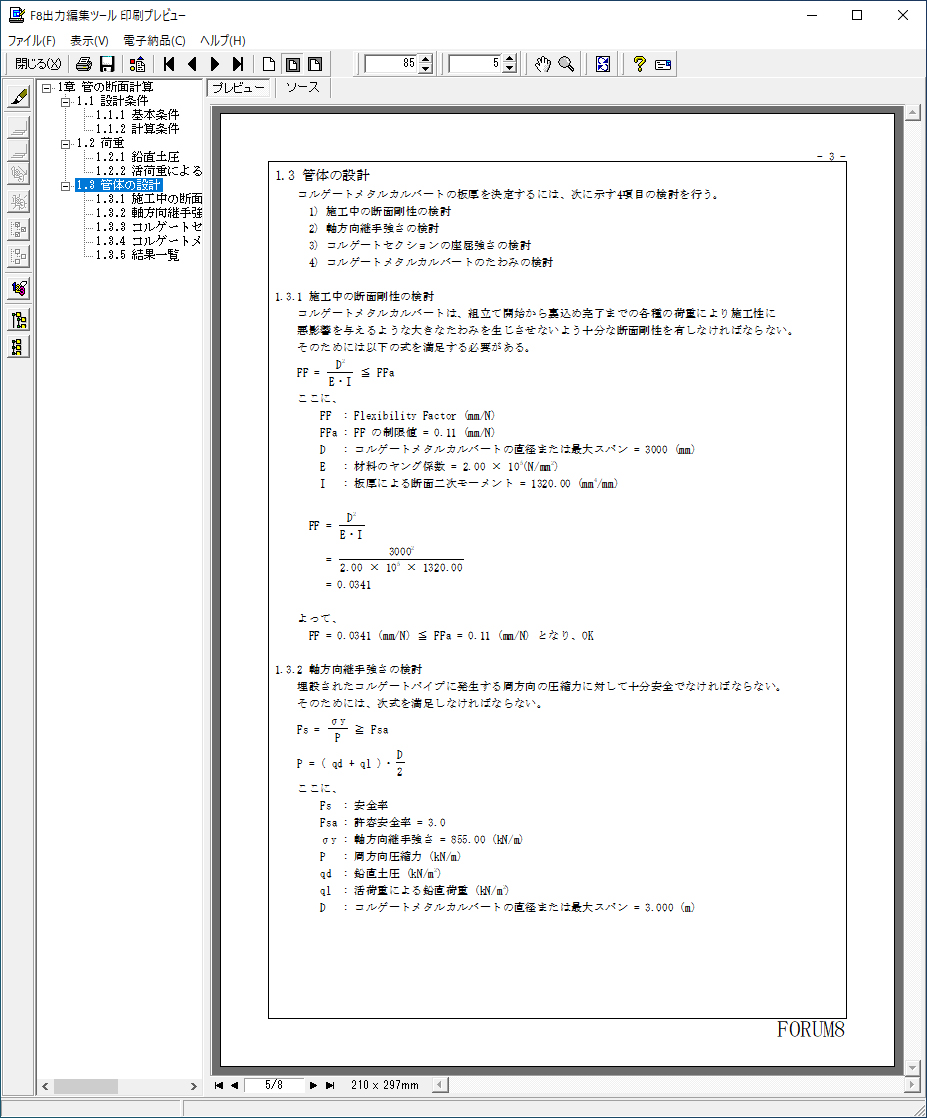

▲詳細計算の計算書プレビュー
計算結果の詳細を出力します。

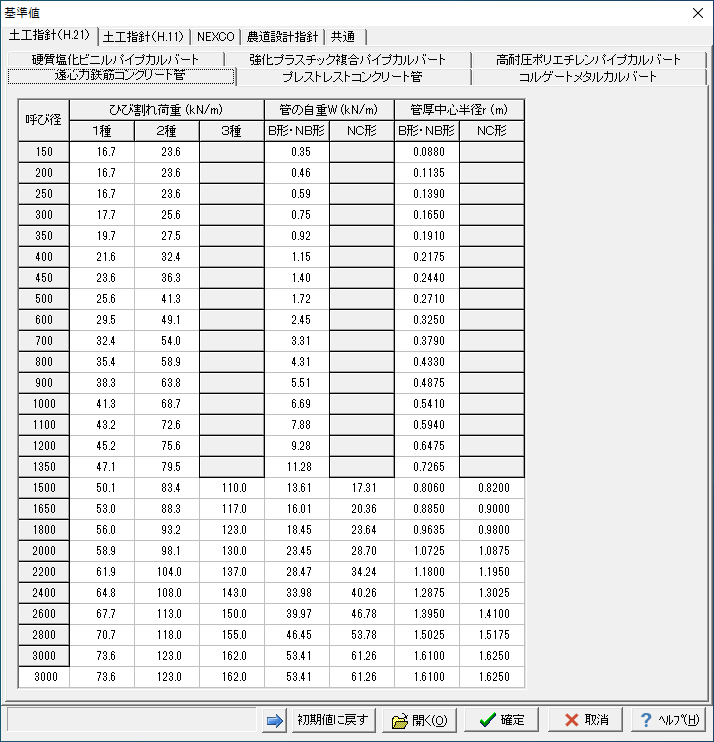

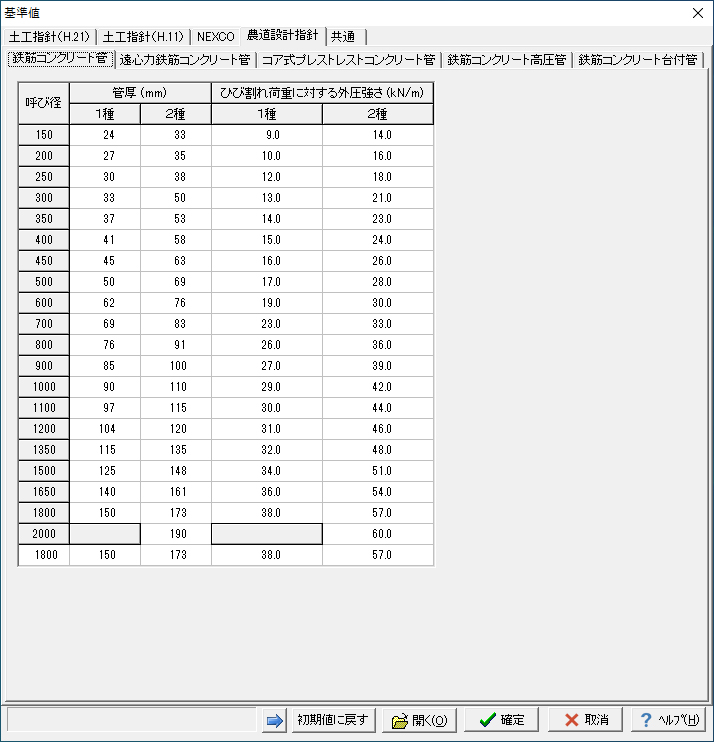

▲基準値画面(遠心力鉄筋コンクリート管)

▲基準値画面(コルゲートメタルカルバート)

適用基準及び参考文献


適用基準
土工指針 土工指針(H.21):「道路土工カルバート工指針(H.22.3) (社)日本道路協会」
土工指針(H.11):「道路土工カルバート工指針(H.11.3) (社)日本道路協会」
設計基準 NEXCO:「設計要領第二集カルバート編(H.18.4)東/中/西日本高速道路株式会社」
「コルゲートメタルカルバートマニュアル 第三回改訂版 (社)地盤工学会」

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

管の断面計算 Ver.2 ¥107,800(税抜¥98,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

管の断面計算 Ver.2 ¥43,120(税抜¥39,200)


>>ライセンス形態についての詳細はこちら

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

価格は税込表示です

製品名 交換ポイント数
管の断面計算 Ver.2 58,800ポイント

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(管の断面計算 Ver.2) 無償 ¥43,120(税抜¥39,200)
サブスクリプション(管の断面計算 Ver.2 フローティング) ¥45,276(税抜¥41,160)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
管の断面計算 Ver.2 ¥43,120 ¥54,978 ¥64,680 ¥79,772

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
管の断面計算 Ver.2 ¥70,070 ¥92,708 ¥109,956 ¥135,828

オプション単体でのレンタルはできません。



アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
管の断面計算 Ver.2 ¥86,240(税抜¥78,400)


バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

管の断面計算
バージョン リリース日 バージョンアップ内容
2.00.00 10/05/21
  1. 道路土工カルバート工指針(平成22年3月)の従来型パイプカルバートの設計に対応
    (剛性パイプカルバート2種、たわみ性パイプカルバート4種)


動作環境


動作環境

OS Windows 8 / 10
CPU Pentium 200MHz以上 (推奨PentiumIII 500MHz以上)
必要メモリ(OSも含む) 128MB以上 (推奨256MB以上)
必要ディスク容量 約20MB以上(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F9K
ファイル出力 HTML
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC


製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

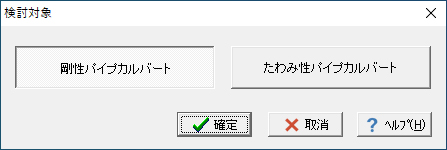

▲検討対象画面

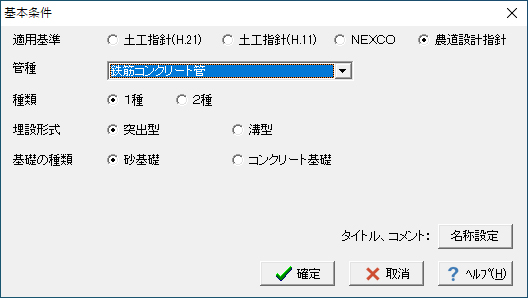

▲基本条件画面

▲基本条件画面

▲設計条件画面

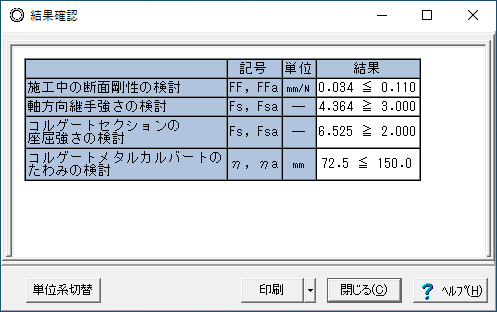

▲詳細計算の結果確認画面

▲比較計算設定画面

▲比較計算の結果確認画面

▲比較計算の計算書プレビュー




1.適用範囲

「360°巻立て」に対応しているか?

「360°巻立て」には現在対応しておりません。どうぞご了承ください。

管種の追加は可能か?

現プログラムでは「基準値」画面において追加ボタンは用意しておりませんが、表の最後に1種類分、任意の呼び径および各基準値を設定することを可能としておりますので、こちらをご利用ください。
また、既存の呼び径に対する各基準値につきましても、変更は可能となっております。

比較計算とは?

比較計算とは、土被りや管径等の選定を目的に、複数パターンの条件を一度に計算を行いその結果を一覧形式で確認できます。
「入力」→「比較計算設定」画面入力後に、「計算・結果確認」-「比較計算」を実行することで、比較計算を行い結果が確認できます。
例えば、遠心力鉄筋コンクリート管で埋設形式=突出型の場合に、「比較計算設定」画面で
・呼び径 200, 250, 300, 350の4種
・土被り(m) 1.0, 1.5, 2.0, 2.5, 3.0の5種
・突出比P 支承角90°, 120°, 180°の3種毎に設定
と設定した場合、4×5×3=60パターンの照査結果が一度に確認できます。

他のデータファイル(*.F9K)から基準値のデータのみ読み込むことは可能か?

可能です。
「基準値」画面の「開く」ボタン押下により、他のデータファイル(*.F9K)から基準値データのみを抽出して読み込むことができます。

部材として鋼管、及び鋳鉄管、塩ビ管、VU管には対応しているでしょうか?

本プログラムは、
・道路土工カルバート工指針(H.22.3)(社)日本道路協会
・道路土工カルバート工指針(H.11.3)(社)日本道路協会
・設計要領第二集カルバート編(H.18.4)NEXCO
に記述されている
・剛性パイプカルバート
・たわみ性カルバート
の設計計算を支援するプログラムです。
たわみ性カルバートの照査については、道路土工カルバート工指針に記述の方法でのみ対応しております。
コルゲートメタルカルバートの照査については、「コルゲートメタルカルバート・マニュアル (社)地盤工学会」の内容も参考にしています。
なお、本プログラムでは鋼管および鋳鉄管には対応しておりません。
VU管は硬質塩化ビニルパイプカルバートの1種として本プログラムでサポートしております。
各管種の諸元値につきましては、「基準値」画面に入力を用意しておりますのでこちらをご参照ください。

活荷重は考慮可能か?

可能です。輪荷重と等分布荷重の入力をそれぞれ用意しています。活荷重=考慮しないと設定することで活荷重を無視することも可能です。

カルバート工指針H21年版で追加された高耐圧ポリエチレンパイプカルバートの検討は可能か

可能です。
「検討対象」画面で『たわみ性パイプカルバート』を選択し、「基本条件」画面で『適用基準=土工指針(H21)』を選択することで、同画面の『管種』に高耐圧ポリエチレンパイプカルバートが選択候補として表示されます。
