駐車場作図システム

駐車場設計を支援(平面図作図)するCADシステム

駐車場作図システム

初版リリース:2011.04.04/最新Ver.リリース:2021.08.23

¥157,300(税抜¥143,000)

関連製品
車両軌跡作図システム
UC-win/Road 駐車場モデル読み込み プラグイン・オプション

プログラム概要

「駐車場作図システム」は、2次元汎用CADの簡易な操作で「駐車場区画(外周、車両出入り口、通路など)を作図するのみで駐車場区画内に駐車マスを自動配置する機能」や「駐車マスを個別に編集する機能」を備えているため、駐車場図面の作成が容易かつ効率よく行えます。また、作成した駐車場図面は「車両軌跡作図システム」に連携して車路および駐車マスへの車両旋回シミュレーションを行うことができます。

▲新規図面に外周・通路を作図後、
駐車マスの一括配置

▲車両軌跡作図システムとの連携結果

関連情報

プログラムの機能と特長

駐車区画作図

2次元汎用CADの基本的な作図コマンド(直線、任意多角形作図)により、簡単に駐車場区画の作図が行えます。 また、既存の現況図(SXF、DWG/DXF、JWW/JWC、PSX)の読込み機能を備えていますので、読込んだ現況図から正確で効率的な駐車場区画の作図が行えます。

駐車マス配置

作図された駐車場区画内に、指定された駐車場規格で駐車マス(外周駐車マス、内部駐車マス)の配置が「一括配置」および「個別配置」機能により容易に行えます。

外周駐車マス 駐車場区画外周に沿って配置される駐車マス
内部駐車マス 駐車区画内に指定された駐車場規格の車路を保って配置される駐車マス
一括配置 外周駐車マス、内部駐車マスを自動配置する
※内部駐車マスは、作図された除外領域周囲と出入り口、通路を避けた位置に配置
個別配置 任意位置に駐車マスを配置する
編集 配置した駐車マスを編集(置換、移動、削除)する
→ 画像をクリックすると大きな画像が表示されます。
▲外周・通路を作成後、駐車マスの一括配置

画像をクリックすると大きな画像が表示されます。 → 画像をクリックすると大きな画像が表示されます。

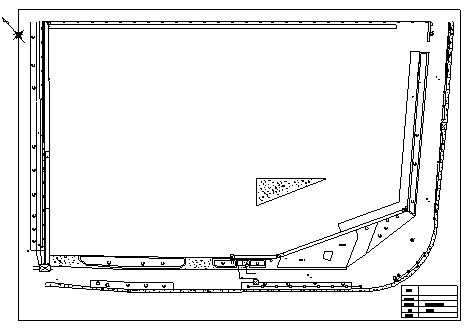

▲現況図面から駐車マスの一括配置、編集

便利な編集機能

駐車マス置換 配置した駐車マスのタイプをマウス1クリックで別のタイプに置換
路上標識配置 進行方向マークを任意位置に配置
数量表配置 作図された駐車場区画(外周)と駐車マスの数量を算出した数量表配置

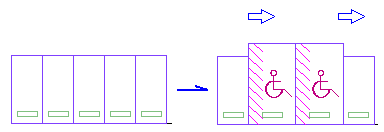

▲駐車マス置換と路上標識(進行方向)配置

 延べ面積  2653.8m2
 駐車面積  1393.0m2
 小型   (90°配置)  112台
 障害者用(90°配置)  5台

▲駐車場数量表

駐車マス寸法設定と線属性設定

配置する駐車マス寸法は、「標準駐車場条例、道路構造令」に示された寸法を登録していますので、各種車両に応じた駐車マスタイプを一覧から選択し駐車マスの配置検討が容易に行えます。駐車マス寸法は、追加・編集が可能で特殊車両の駐車マス配置検討にも対応できます。
また、各作図要素(外周、駐車マス、下図など)に応じて線属性(線色・線幅)の設定が可能で、見やすい図面を作成することができます。

▲駐車マス寸法設定

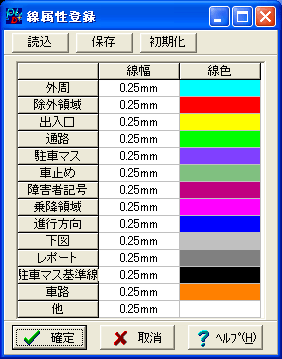

▲線属性の設定

図面出力

直接印刷の他、SXF(SFC,P21)形式、AutoCAD(DWG,DXF)形式、JW-CAD(JWW,JWC)形式、 UC-Draw(弊社2次元汎用CAD、PSX)形式の出力に対応しています。

エクスポート

作図した駐車場図面を弊社「車両軌跡作図システム」で扱えるCADデータでエクスポートすることができます。そのCADデータを「車両軌跡作図システム」で読み、作図した車路および駐車マスへの車両の出入に問題がないかを検討することができます。

▲車両軌跡作図システムとの連携結果

適用基準及び参考文献

参考文献
  • 標準駐車場条例
  • 道路構造令の解説と運用, 昭和58年2月, 社団法人日本道路協会

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
駐車場作図システム ¥157,300(税抜¥143,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
駐車場作図システム ¥62,920(税抜¥57,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(駐車場作図システム ) 無償 ¥62,920(税抜¥57,200)
サブスクリプション(駐車場作図システム フローティング) ¥88,088(税抜¥80,080)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
駐車場作図システム ¥70,785 ¥83,369 ¥102,245

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
駐車場作図システム ¥117,975 ¥139,997 ¥173,030


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
駐車場作図システム ¥125,840(税抜¥114,400)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 駐車場作図システム
バージョン リリース日 バージョンアップ内容
1.02.07 21/08/23 1.外周の頂点が同一直線上にある場合に、枠外に駐車マスが作成されるのを修正
1.01.01 12/02/29 1.UC-win/Road連携データに障害者マークを追加
1.01.00 11/10/18 1.UC-win/Roadとの連携データ出力機能を追加
1.00.00 11/04/04 新規リリース。

動作環境


動作環境

OS Windows 8 / 10 / 11
CPU PentiumⅡ 333MHz以上(PentiumⅢ 800Mhz以上推奨)
必要メモリ(OSも含む) 128MB以上推奨
必要ディスク容量 約150MB以上必要(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
ネットワーク IPX、TCP/IP、NetBIOS等のプロトコル
入力データ拡張子 PLD
ファイル出力 UC-Draw形式、SXF(図面データ交換、電子納品)形式、AutoCAD形式、JW-CAD形式
他製品との連動 <連携>
  UC-win/Road

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

Q&A(製品評価や導入の際に役立つQ&Aです)

製品の特長は?

本製品は、下記「適用基準および参考文献」に示された駐車場規格に基づいた駐車場設計を支援(平面図作図)するCADシステムです。駐車場の駐車マス配置検討が容易に行えます。また、作成した駐車場図面は「車両軌跡作図システム」に連携して車両の駐車マスへの出入りをシミュレーションすることができます。

【適用基準および参考文献】

  • 道標準駐車場条例
  • 道路構造令
既存の現況図などと重ね合わせできるか?

できます。既存の現況図(SXF、DWG/DXF、JWC/JWW、PSX)の読込み機能を備えていますので、読込んだ現況図から正確で効率的な駐車場区画の作図が行えます。

作図した図面の対応ファイル形式は?

以下のファイル形式で保存できます。

  • UC-Draw(弊社2次元汎用CAD)形式(PSX)
  • SXF(図面データ交換、電子納品)形式(SFC,P21)
  • AutoCAD形式(DWG,DXF)
  • JW-CAD形式(Jww,Jwc)
