プログラム概要
公開、または社内に蓄積されたボーリング柱状図データを一元管理するシステムです。 一元管理されたボーリング柱状図データは地図上に表示され、検索や柱状図表示、断面図表示が行えます。 任意のオブジェクト(点、線、ポリゴン)を登録し、閲覧・検索することが可能ですまた、作成した断面図をDXFファイルとして出力できます。
【システム構成】
地盤情報活用システムは社内ネットワーク内で利用するWebシステムです。管理者はサーバPC※1に本システムをインストールして運用します。 閲覧者はサーバPCと同じネットワーク上のPCからWebブラウザ経由で本システムにアクセスします。
※1 動作環境はこちらをご覧ください。
※ インストール時にApache（Webサーバソフト）が自動的にインストールされます。
プログラムの機能と特長
機能
-

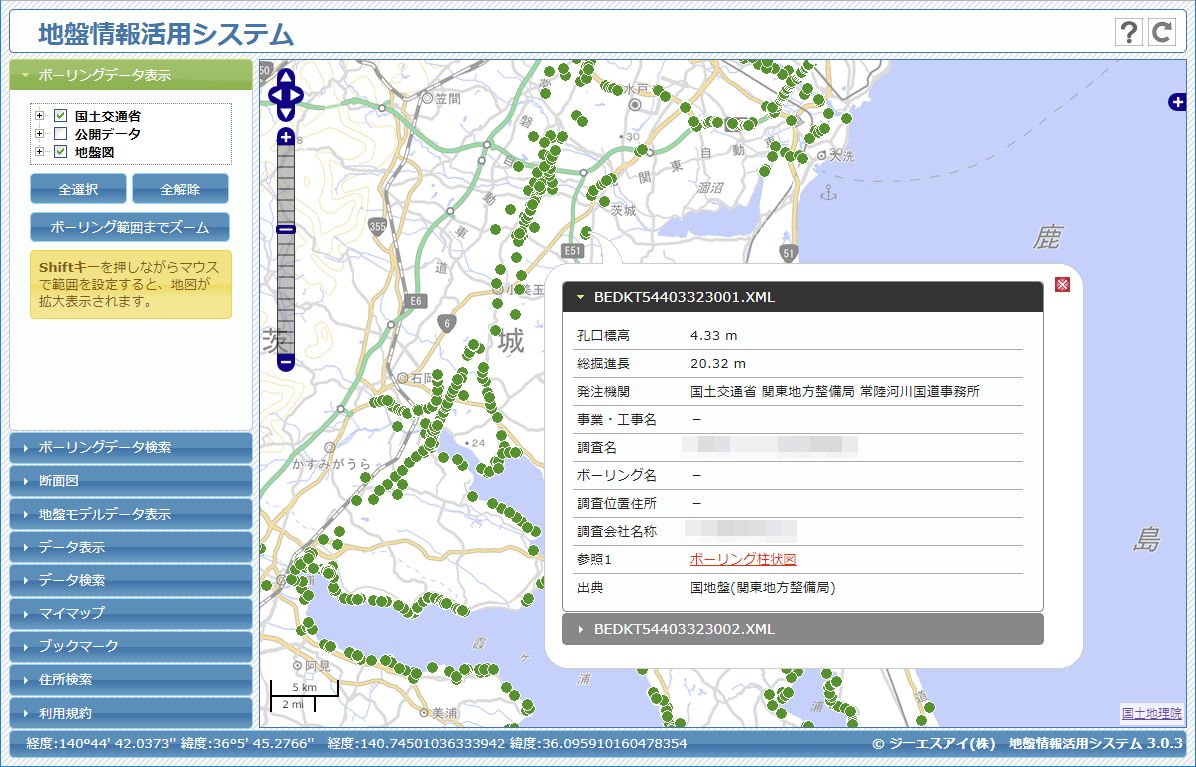

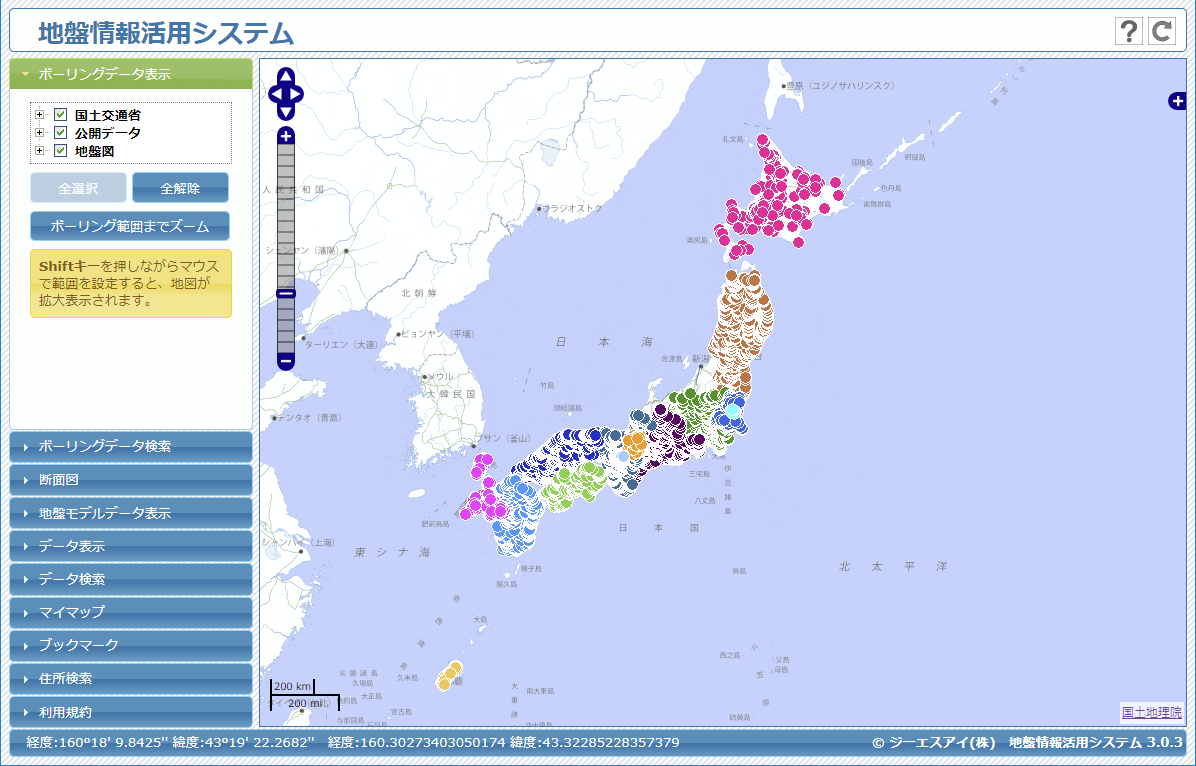

●ボーリング分布表示と柱状図表示

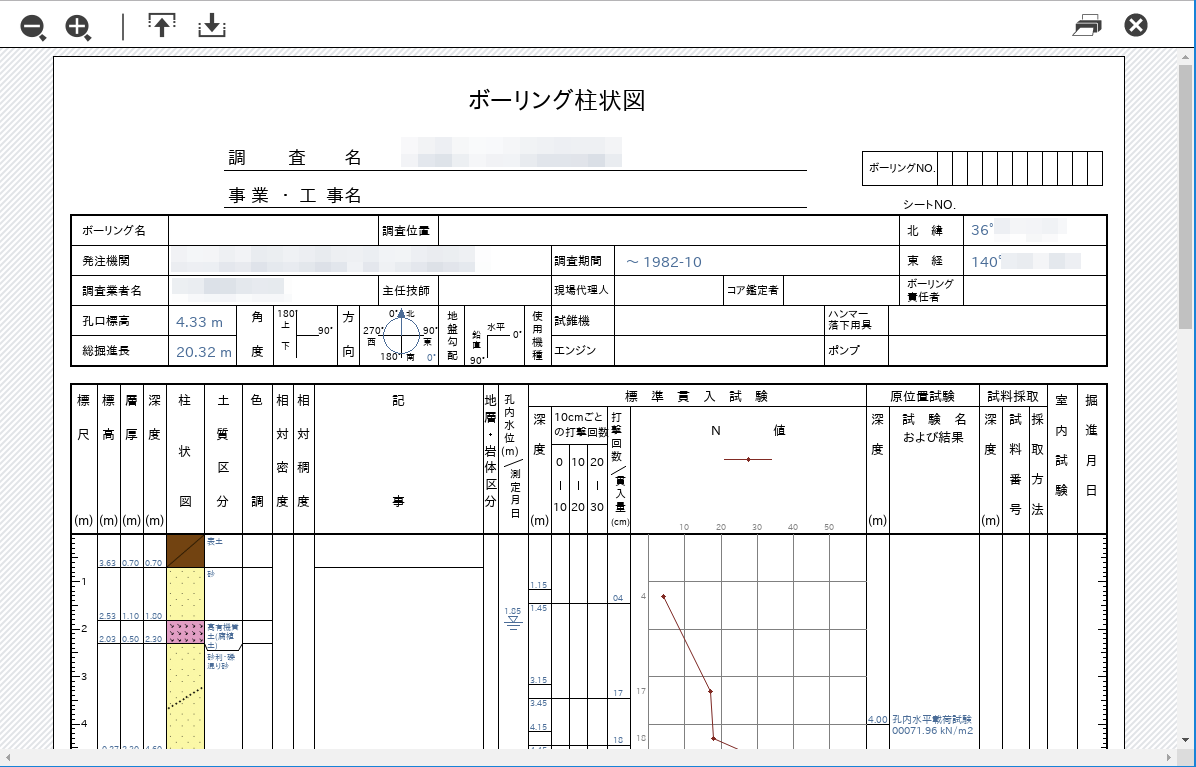

登録したボーリング柱状図データの位置を地図上にマッピングします。ボーリング柱状図を選択するとボーリング柱状図情報がポップアップされます。ボーリング柱状図の閲覧、印刷も可能です。

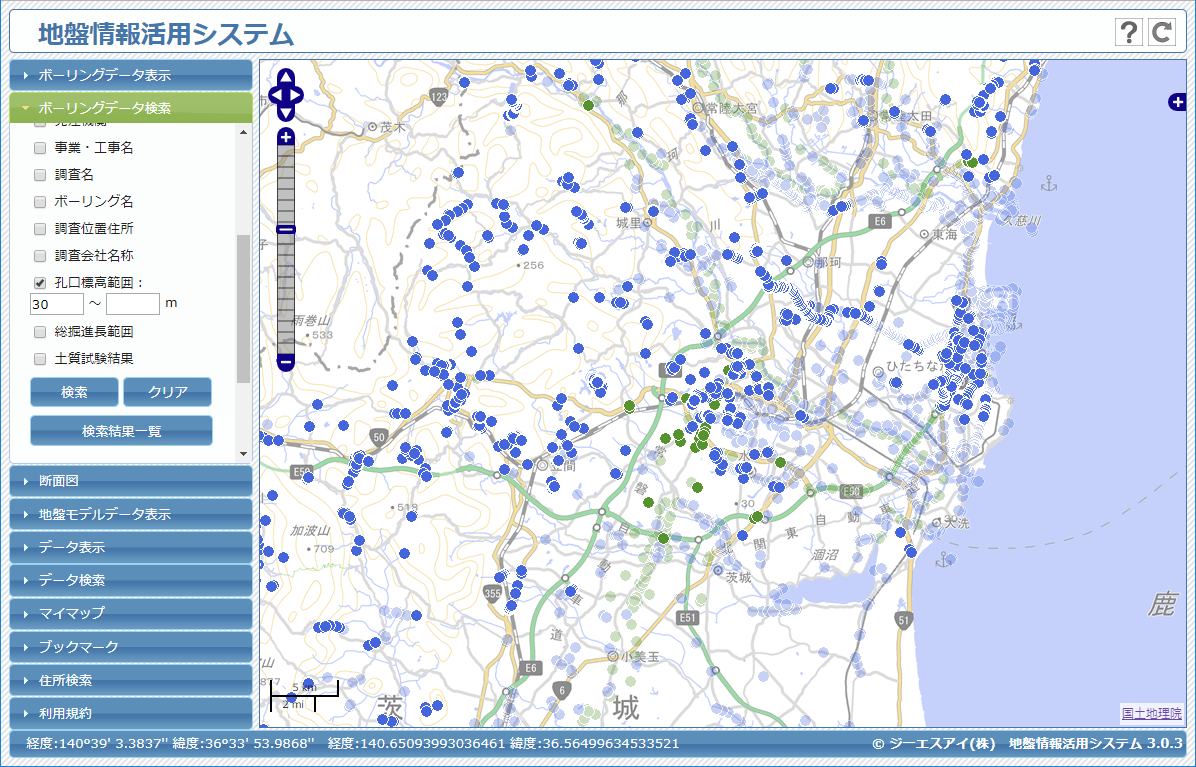

●ボーリング検索
登録したボーリング柱状図データを検索することができます。
●断面図表示
地図上で任意の断面線を作成し、付近のボーリング柱状図データを投影した断面図を表示することができます。折れ線の断面図も作成できます。

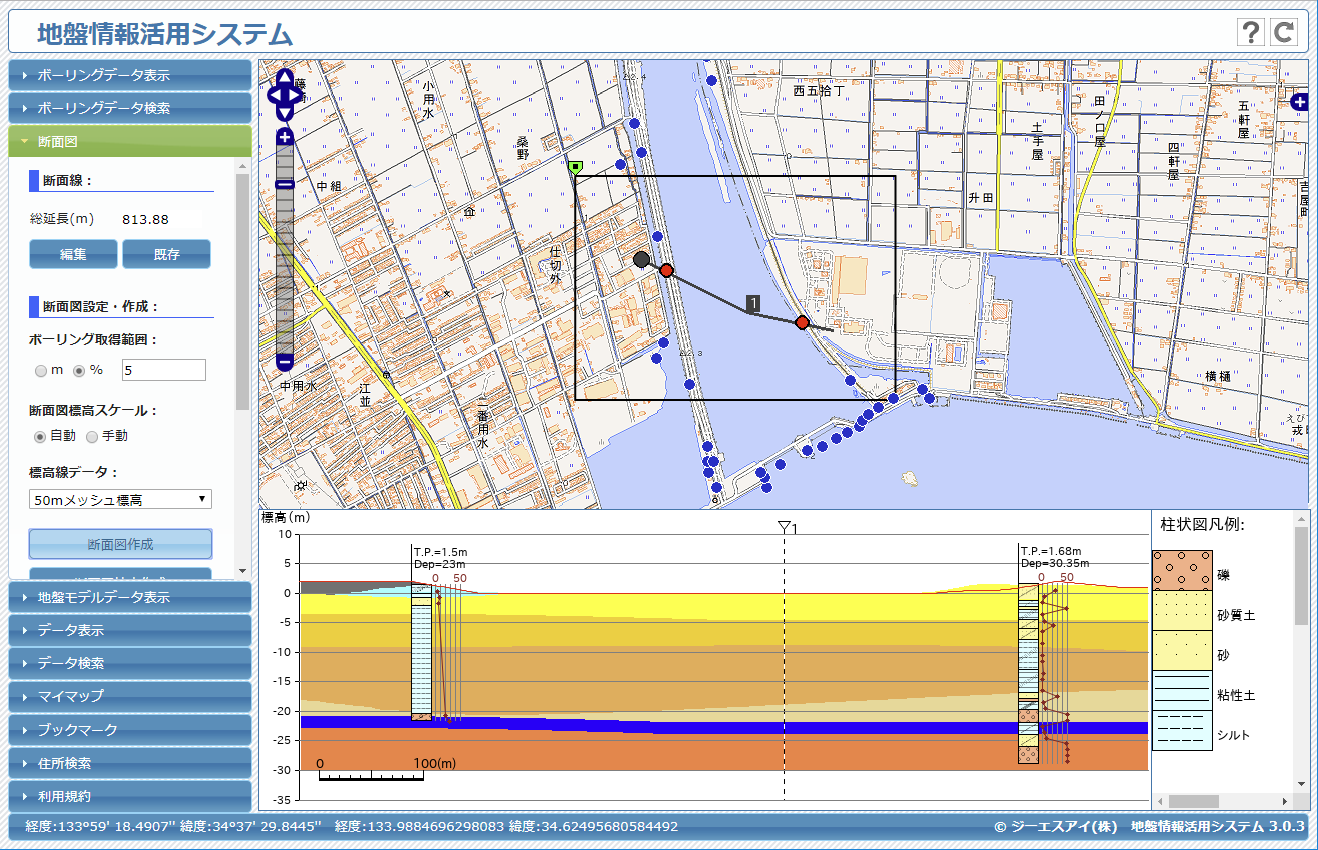

●地盤モデル断面図作成機能
「Geomap3D」で作成した地盤モデルを登録することができます※1。 地盤モデルを登録すると、地図上に作成したモデル範囲が表示されます。地盤モデル上で断面図を作成すると、断面図上に地盤モデル断面が表示されます。
※1 「堆積」「堆積厚」「浸食」「挟み層」「地形面」「自由面」「貫入面」「基底面」の属性を用いた地盤モデルのみ登録が可能です。

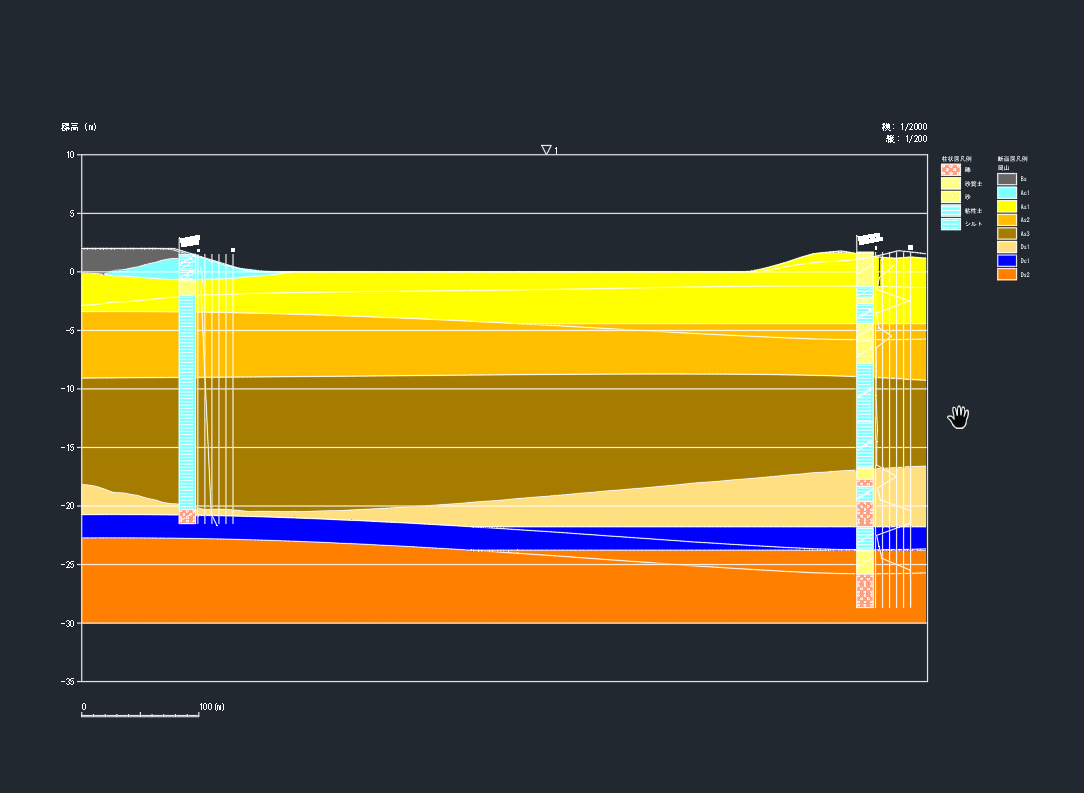

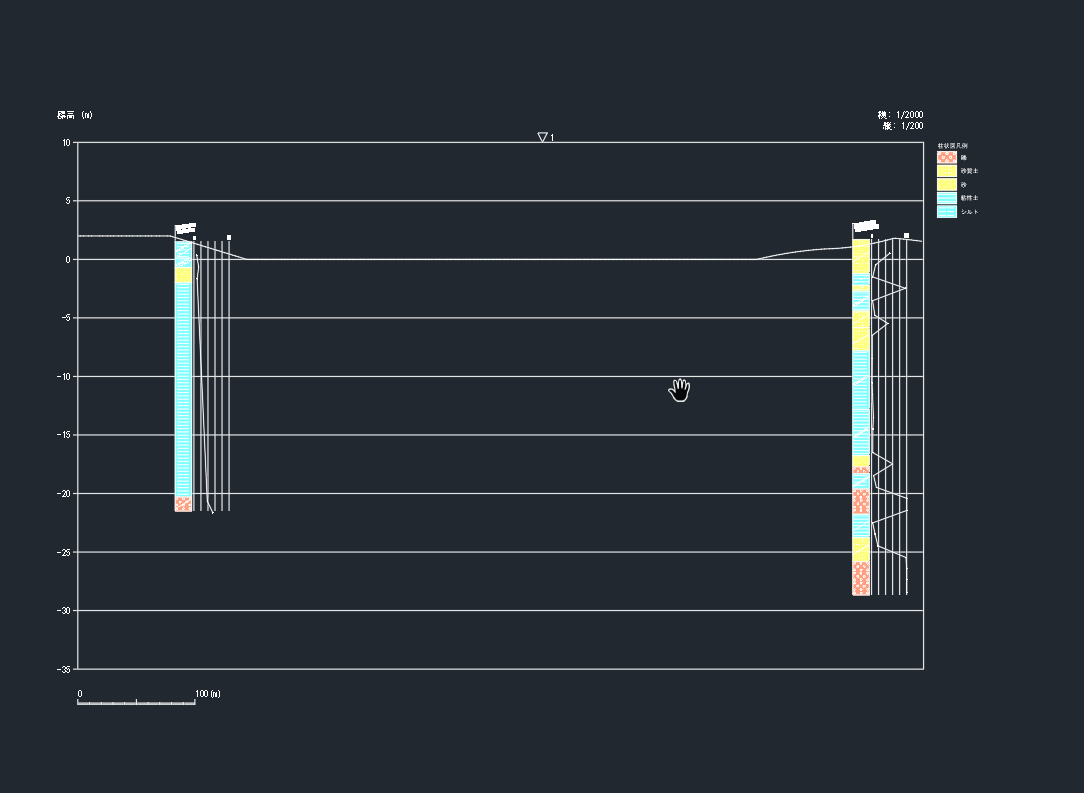

●断面図のDXFファイル出力
作成した断面図は2次元のDXFファイルとして出力することができます。断面図データをCADソフトで利用するのが簡単になり、作業が捗ります。地盤モデルを横断する場合、地層境界を含んだDXFファイルが作成されます。

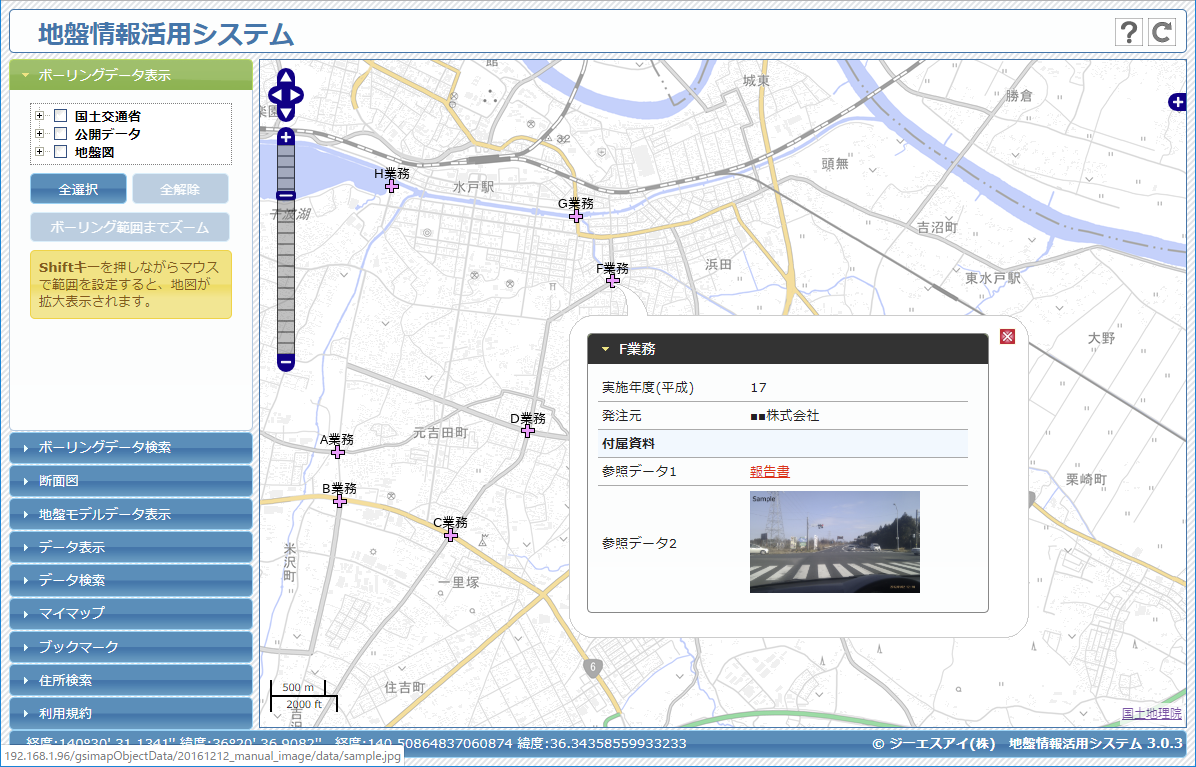

●任意オブジェクトデータの登録・検索・閲覧
任意オブジェクト(点、線、ポリゴンデータ)をシステムに登録し、検索・閲覧することができます。 各オブジェクトには任意のデータ項目を設定することが可能なので、幅広く活用いただけます。 オブジェクトデータはCSVファイル形式なのでExcel等で簡単に作成できます。 また、オブジェクトデータにWeb上や共有サーバ上にあるPDF、Word、Excel、画像などのファイルをリンクさせることができます。
●マイマップ機能
任意の地図画像をシステムに登録し、地図上にオーバーレイ表示できます。
※画像ファイルのサイズが大きい場合や、登録する画像ファイル数が多い場合は、システムのパフォーマンスに影響を与える可能性があります。
●ブックマーク機能
ユーザ（ブラウザ）ごとにお気に入りの地図表示位置、ズームレベルを登録できます。これによりお気に入りの場所にワンクリックで移動できます。
●住所検索
都道府県、市区町村名、大字・町丁目名をプルダウンから選択し、選択した住所に地図を移動させることができます。
登録可能なボーリング柱状図データ
-
●ボーリング交換用データ(XML形式)
以下のボーリング交換用データが登録です。この形式の場合、簡単にシステムに登録できます。
- 「地質・土質調査成果電子納品要領（案）平成16年6月」(ver.2.10)
- 「地質・土質調査成果電子納品要領（案）平成20年12月」(ver.3.00)
- 「地質・土質調査成果電子納品要領 平成28年10月」」(ver.4.00)
●画像/PDFファイル形式の柱状図
柱状図がPDFもしくは画像ファイルの場合でも登録できます。登録するには事前に柱状図のメタデータ（緯度経度、孔口標高、調査名等）ファイルを作成していただく必要があります。 この方法を使えば、柱状図が紙でしかない場合でもスキャニング（PDFもしくは画像ファイルを作成）して登録することも可能です。
※ メタデータの作成、スキャニングはお客様自身で行っていただく必要があります。
※ 画像/PDFファイルの柱状図は断面図へ投影表示されません。
システムで利用しているデータについて
-
●付属ボーリング柱状図データ
本システムには以下のサイトで公開されているボーリング柱状図データセット（形式はボーリング交換用データ）が付属しています。
●背景地図
本システムでは、以下のサービスで配信している地図を背景地図として利用しています。
開発元：ジーエスアイ株式会社（ https://gsinet.co.jp/）
※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。
製品価格
本体価格
-
価格は税込表示です
ラインナップ 価 格 1ライセンス（新規） ¥437,800（税抜¥398,000） 1ライセンス（アップグレード）※1 ¥327,800（税抜¥298,000）
※1 地盤情報活用システム ver.1/2を購入されているお客様が対象です。
※ 料金には1年間の有償サポート料金が含まれます。
※ ライセンス1つにつき、インストールできるサーバPCは1台となります。
※ ライセンス期限はありませんが、サポートを受けるには有償サポートにご加入いただく必要があります。
動作環境
動作環境
-
■サーバPCの動作環境
OS Windows 10/11 （32/64bit） CPU Intel 製 x86 互換 メモリ 8GB 以上 HDD システム本体 1.3GB以上
付属ボーリングデータ 3.5GB 以上
上記容量＋お客様が登録するデータの容量■アクセス（閲覧）PCの動作環境
OS Windows 10/11 （32/64bit） Webブラウザ
※JavaScriptが必要Google Chrome、Firefox、Microsoft Edge
