UC-win/Roadと連携できる写真・点群等を利用した設計・モデリングツール
Bentley Systems 土木建設関連ツール
プログラム概要

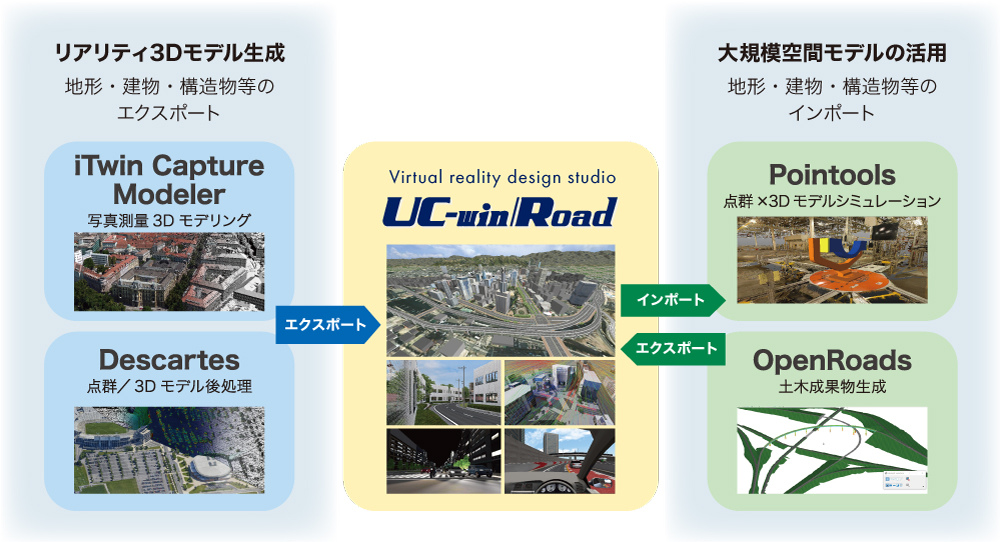

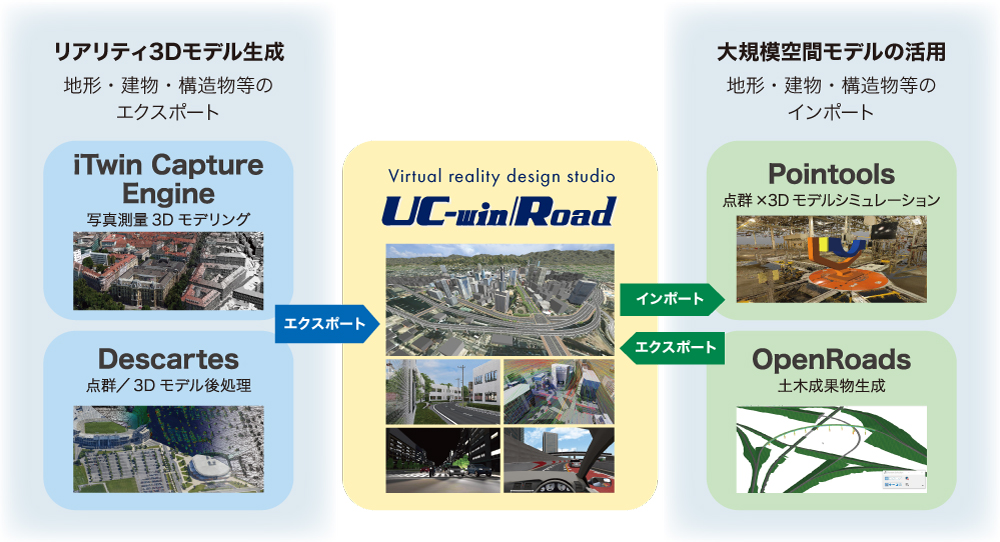

合同会社ベントレー・システムズ開発の3Dモデリングツール/概略設計ツールとして、以下の4製品を取り扱っています。動画や写真の画像処理による自動3Dモデリング、点群データの編集、道路設計や土木成果物の生成など、各ソフトウェアと相互に連携させUC-win/Roadの運用を効率化します。
プログラムの機能と特長
iTwin Capture Engine 写真や点群データからリアリティメッシュや点群などの高精度デジタルアセットを生成
-
あらゆる3Dモデルを写真画像やLiDAR点群データにより容易に生成でき、既存の状態を正確にデジタル化できます。
高度な画像位置解析と3Dリコンストラクションの自動機能により、それぞれのデータの位置関係や方位を自動的に識別、さらにサーフェイス及びテクスチャを自動生成します。
再構築機能を活用することで、リアリティメッシュや点群、オルソ画像などの高品質なデジタルアセットを短時間で作成できます。UC-win/Roadにおける活用
本製品にて画像から生成された点群データ、3Dモデルデータは汎用形式のデータファイルにてC-win/Roadへ取込が可能です。

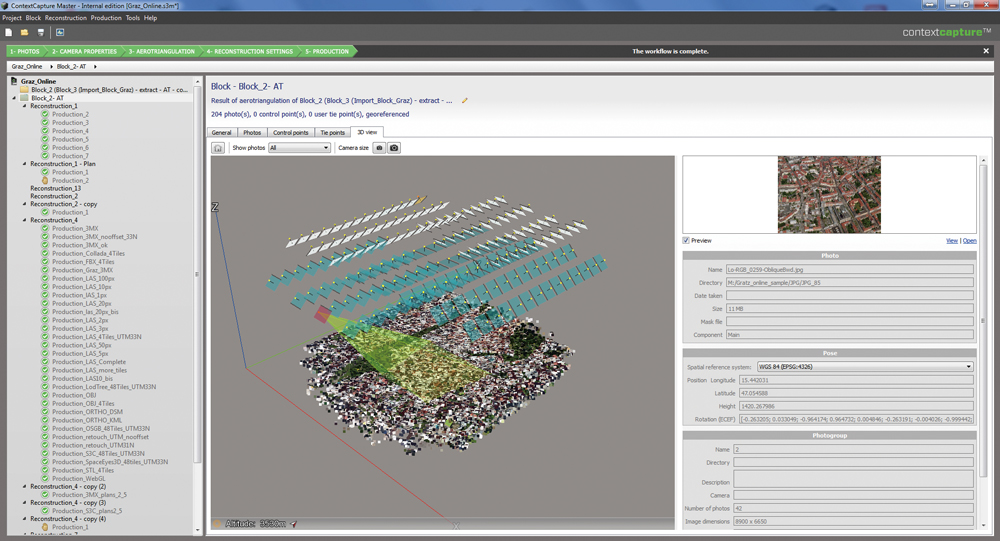

▲自動的に空中三角測量を実行

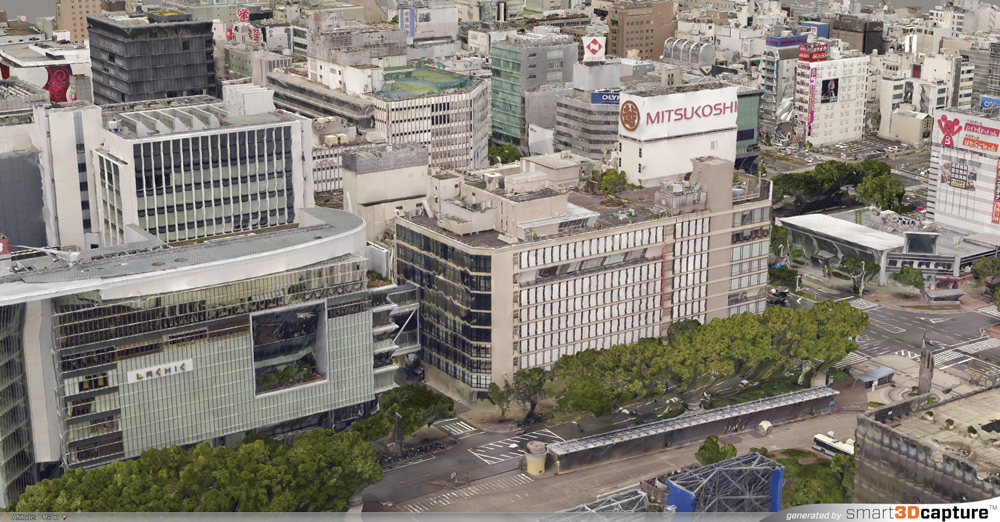

▲大規模な都市モデルの生成に対応

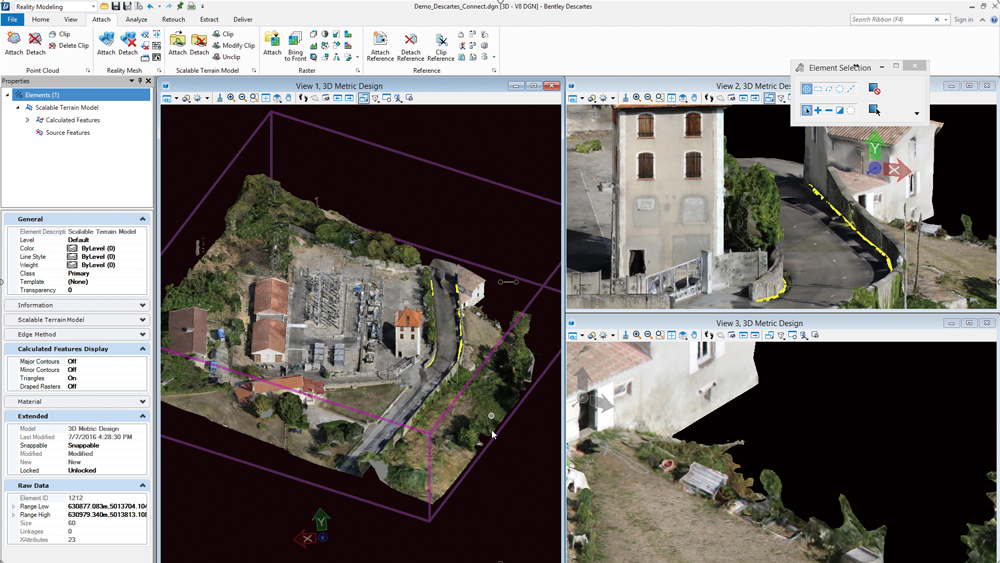

Descartes あらゆるデータを統合しハイブリッド3Dモデルのを生成
-
大規模地形デジタルモデル、数億点に及ぶ点群データ、ラスター/ベクトル編集など設計におけるワークフローを統合的に処理し効率化図る事ができます。サイズにかかわらずあらゆるデータタイプを1つのプロジェクトへ投影する事が可能で、ポイントクラウドの形状処理、区画、分類、ノイズ処理を行い、エンジニアリングモデル、画像と組み合わせることでハイブリッド3Dモデルを作成することが可能です。
UC-win/Roadにおける活用
Descartesにて作成された3Dモデルデータ、点群データ、地形デジタルモデルデータは汎用形式のデータファイルにてUC-win/Roadへ取込が可能です。

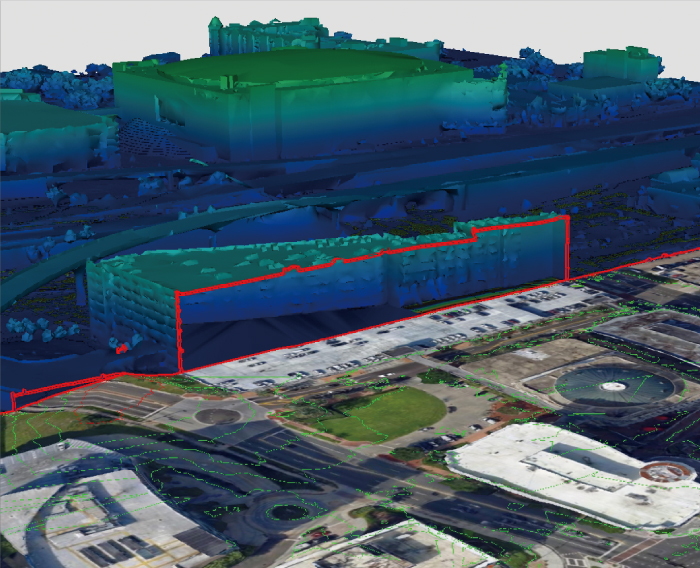

▲メッシュと点群の境界生成

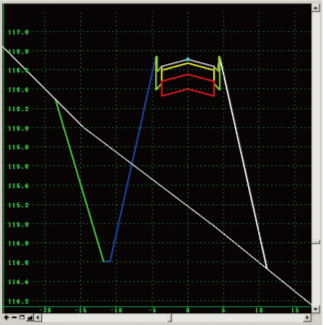

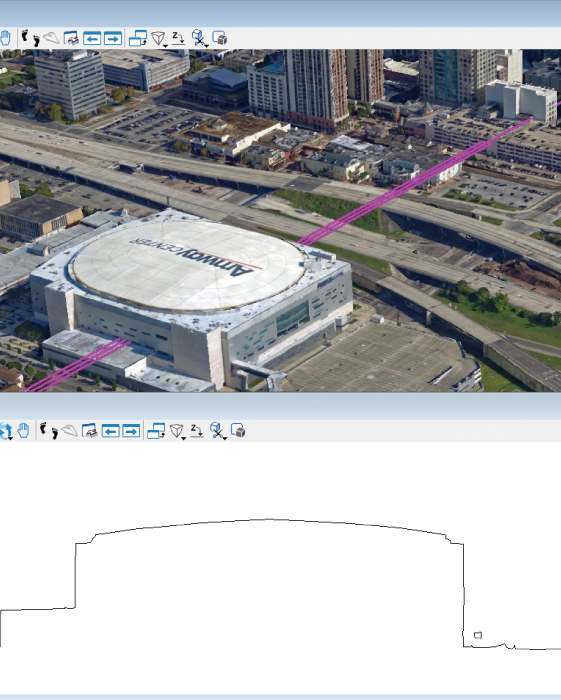

▲断面生成
▲地形抽出
OpenRoads 3次元土地造成／道路設計システム
-
OpenRoadsは道路建設プロジェクトにおける設計から、建設現場までの道路・土地設計作業で必要なあらゆる機能を備えた「3次元土地造成／道路設計システム」です。螺旋、独立した坂や水路の制御などを含めたユーザ定義の標準的な断面、パラメトリックな意思決定表など、関連的に連携した高度なDTM機能を提供しています。平面図、側面図、断面図、斜線の分析モデルの高線図等の、高品質の紙面成果物やデジタル成果物をユーザの標準で抽出することができます。
UC-win/Roadにおける活用
InRoadsプラグインにより有効にCADデータを活用でき、また、VRシミュレーションの結果もCADへ反映する事が可能となります。スムーズな連携により、CADデータとVRシミュレーションの相互のデータ変換を実現します。

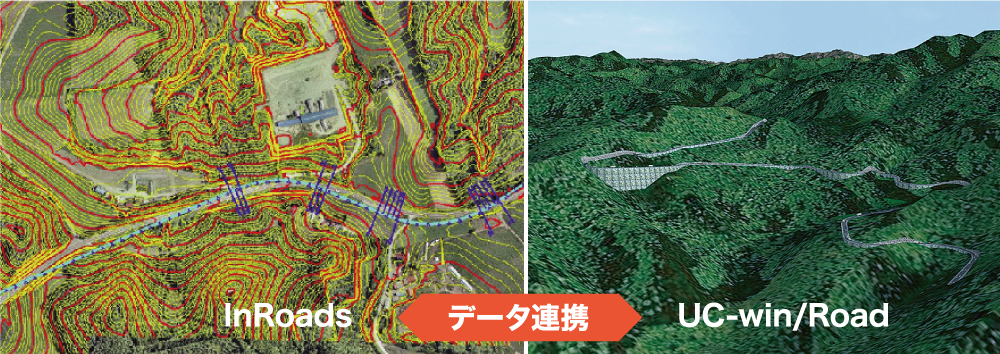

▲InRoadsプラグイン
Pointools 高速処理が可能な点群編集・シミュレーションツール
-
点群同士、または点群と3Dモデルとの衝突判定や点群同士の差異検出による比較が可能です。詳細な点群編集機能を有し、128枚のレイヤ間でポイントを移動して領域を区分することで、点群データの処理、セグメント化を行い、オブジェクト間の削除箇所などの差異を自動的に検出します。点群から、破断線、ペイント線、曲面、平面、円筒、円筒中心線を抽出が可能で、効果的に切り抜き、切断することで、ベクトル抽出の過程を効率化出来ます。
UC-win/Roadにおける活用
PointoolsによるシミュレーションにはUC-win/Roadにて作成された3Dオブジェクトデータ、地形デジタルモデルデータなどの取込が可能です。

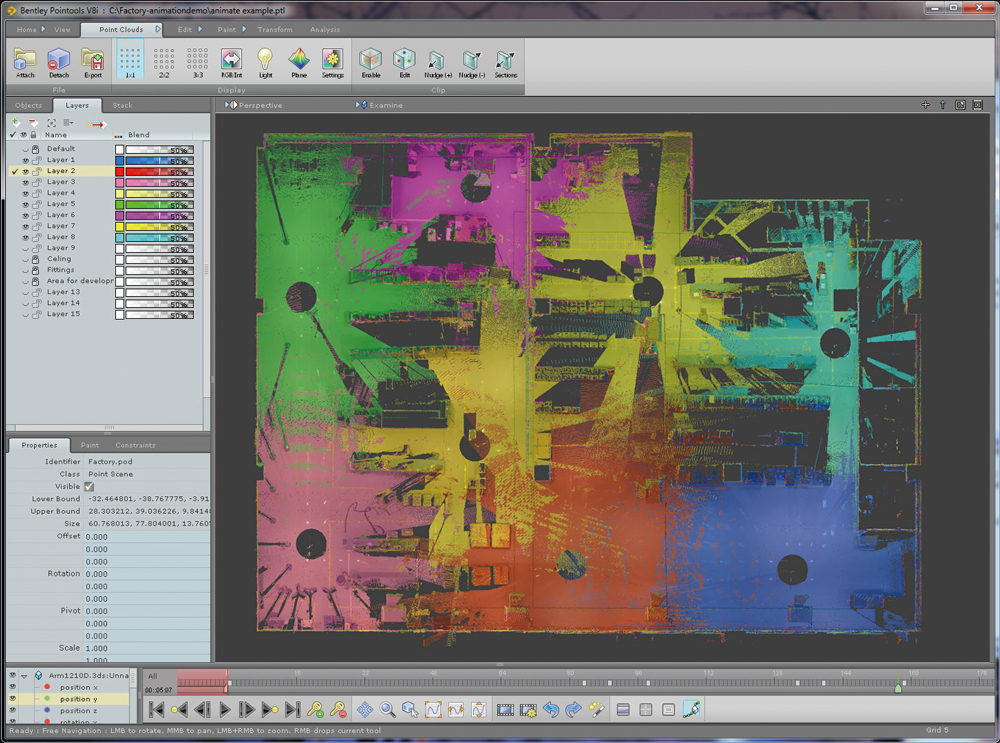

▲最大128層のレイヤーを用いた属性付与
・点群データ領域区分
▲3Dモデルと点群衝突判定
製品価格
本体価格
-
価格は税込表示です
製品名 価格 Software SELECT SOA Practitioner iTwin Capture Engine ¥981,200
（税抜¥892,000）¥327,800
（税抜¥298,000）※価格は別途
お問い合わせください。¥523,600
（税抜¥476,000）Descartes ¥3,151,500
（税抜¥2,865,000）¥630,300
（税抜¥573,000）¥502,975
（税抜¥457,250）- OpenRoads ConceptStation ¥1,310,100
（税抜¥1,191,000）¥281,600
（税抜¥256,000）¥209,000
（税抜¥190,000）- Pointools - ¥435,600
（税抜¥396,000）- - Software アプリケーション1ライセンスの価格 SELECT 1ライセンスあたりの年間保守契約費用 SOA(SELECT Open Access) 1ライセンスあたりの3ヶ月間ライセンス使用費用 （超過使用分） Practitioner 1ライセンスあたりのネームドユーザーライセンス年間使用料
