프로그램개요
 |
|
유한요소법(FEM)에 의한 포화-불포화 침투류 해석프로그램. 본제품은 군마대학공학부/ 우가이(鵜飼)연구실의 지반해석코드를 기초로,
프리 포스트부로서 범용 메쉬 제네레이터Visual FEA을 커스터마이징하여 개발한 프로그램입니다. 2차원 혹은3차원에서의 복잡한
지형 경계 형상모델이 간단하게 작성이 가능하며, 메쉬분할에 대해서는 요소형태나 요소차수등의 설정에 의해 규칙적 메쉬기능, 오토
메쉬기능, 리메싱등이 가능합니다. 해석종별로서는 정상해석 및 비정상해석이 가능하며, 해석구분으로서는 2차원 연직해석, 2차원 축대상해석,
2차원 평면해석, 3차원 해석에 대응합니다. 또한 각종 경계조건에 대응하고, 불포화 침투특성으로서는 대표적인 경험식인 van-Genuchten모델에
의한 계산 혹은 수분 특성곡선등 시험값의 표입력에 의한 계산이 가능하며, 국내의 대표적 지반에 대해서 고정한 파라메터를 내장하고
있습니다. 출력기능으로서는 콘타도, ISO/서페이스도, 벡터도등의 다양한 출력에 의한 모든 방향으로부터 검토가 가능합니다. 더욱이,
당사 별매의 [비탈의 안정계산Ver.5]와의 해석결과의 연계가 가능합니다.
|
|
|
|
프로그램의 기능과 특징
|
| |
■해석종별
정상해석, 비정상해석
■해석모델
- 2차원 평면문제
- 2차원 연직단면문제
- 축대칭문제
- 3차원 문제
■요소구성절점
본 프로그램에서는 이하의 요소를 정의할 수가 있습니다.
1차 요소 : 3절점3각형요소,4절점4각형요소,8절점6면체요소,4절점4면체요소,6절점5면체요소
2차 요소 : 6절점3각형요소,8절점4각형요소,20절점6면체요소,10절점4면체요소,15절점5면체요소

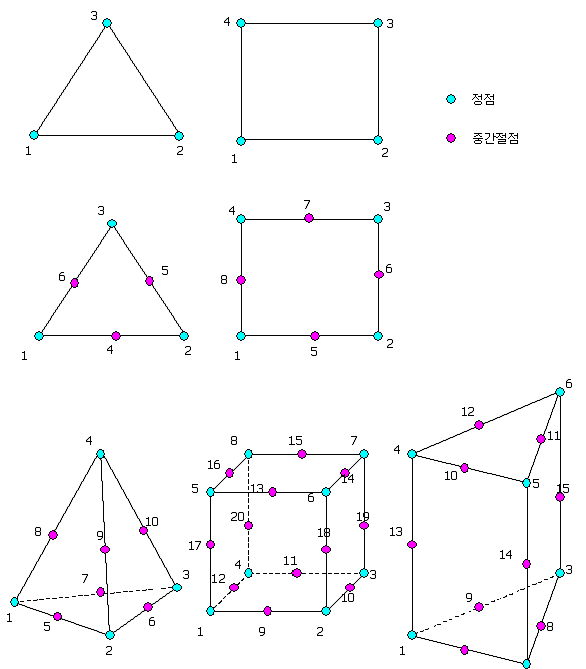

각 요소의 구성절점의 순서를 그림-1.1로 표시합니다.
|
 |
|
그림-1.1 요소구성절점의 순서 |
■경계조건
본 프로그램에서는, 경계조건으로서 이하의 6종류를 정의할 수 있습니다. 또한, 수위 변동경계와 강우경계의 동시지정이 가능합니다.
- 수두기지경계
- 유량기지경계
- 침출경계
- 침출금지경계
- 수위변동경계
- 강우경계
■불포화 침투특성
본 프로그램에서는 불포화 침투특성의 입력방법으로서 이하의 2종류를 포함합니다.
- van Genuchten의 함수모델에 의한 분류
- 체적 함수율 θ~섹션φ의 관계, 및 체적 함수율θ~상대 투수 계수Kr의 관계를 표입력
■적용범위
본 프로그램은, 주로 이하의 검토에 사용할 수가 있습니다.
1. 광역 유역에 있어서의 강우나 용수등의 영향해석
2. 하천 제방, 댐 및 저수지에 있어서의 제방 체내의 침윤면 및 수압분포의 파악
3.흙막이굴착시의 파이핑, 보일링(Boiling)의 검토
4.피압지하수의 영향해석
5.사태지대의 수압분포상황의 해석, 및 집수정의 검토
■적용기준류
[개정신판 건설성 하천 사방기술 기준(안)･동해설 설계편[1]] 산카이당
[고규격 제방성토 설계/ 시공매뉴얼]2000년3월 재단법인 리버프런트 센터 |
