- 지주형식
지주형식은, 직벽형태 및 캔틸레버 형태(직선+원호)를 가능하게 하고 있습니다.
지주부재는 H형강으로 하고 , 임의크기를 자유롭게 등록추가를 할 수 있습니다.
지주단면은 단면변화(이음설치)가 가능하고, 차음벽 높이가 큰 경우에도 경제설계가 가능합니다.
직선부 및 원호부의 구조치수는 임의입력이 가능하고, 대형 차음벽의 설계에도 대응가능합니다.
| ▼직벽형태 |
|

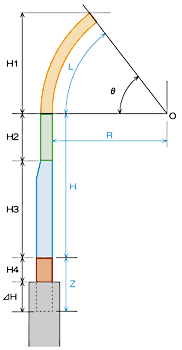

▼캔틸레버 형태 |
 |
|
 |
- 기초형식
기초형식은, 강관말뚝 기초, 직접 기초, 펜스 설치, Box Culvert 상부설치가 가능합니다.
토공부으로서는 성토 비탈부, 보호길 어깨부, 성토제방부를, 교량부으로서는 펜스천단 설치, 펜스측면 설치를 선택할 수 있습니다.
말뚝기초 설계에서는, 수평방향의 안정검토, 말뚝체 응력도 검토를 행하고, JH설계요령 제2집｢비탈상의 심초기초｣에 준거한 설계가
가능합니다.
직접기초 설계에서는, 지반의 연직지지력, 전도 및 활동에 대한 안정검토를 행하고, JH설계 요령 제2집 ｢직접기초｣에 준거한 설계가
가능합니다.
펜스설치･Box Culvert 상부 설치에서는, 앵커볼트 설계가 가능합니다.

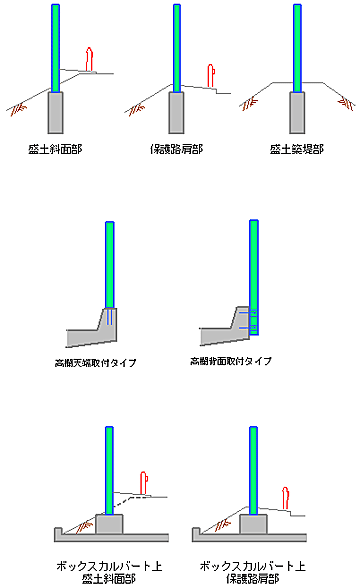

| ▼기초형식과 설치장소의 종류 |
 |
- 차음판
차음판의 종류으로서는, 콘크리트판, 금속판, 아크릴판(투광형 패널)을 마련하고, 설계자로 부터 임의크기를 자유롭게 등록추가 할
수 있습니다.
또, 성토부로 부터의 토압작용에 대해서, 차음판과 별도로 흙막이판의 설치가 가능합니다.
| ▼기준값(차음판) |
 |
- 하중의 취급
차음벽의 설계에 있어서는, 고정하중, 풍하중, 토압을 고려하여, 지주joint위치의 단면력이 가장 불리하도록 하중재하를 반영시킵니다.
한편 , 충돌하중에 대해서는 고려하지 않고, 지진의 영향에 대해서도 풍하중이 지진의 영향에 대해서 탁월하므로 이것을 생략하고 있습니다.

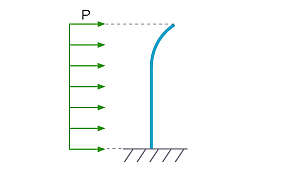

| ▼풍하중의 재하 |
 |
|
