프로그램 기능과 특징
 |
|
전자납품 지원툴의 특징
- 1제품으로 토목설계업무나 공사완성도서 양쪽 기준에 대응
- XML체크 기능
사용금지문자, 관리항목등의 체크와 체크시의 XML편집이 가능
- 강력한 VIEW 기능
AP가 없어도 말뚝기초의 설계Ver.4 , Excel, 이치타로, Lotus 및 압축파일이 열람 가능
- 편리한 PDF 검색 기능/PDF 변환 기능
Acrobat가 없어도 PDF문서내 검색, 파일변환이 가능, XML문자검색대응
- 우수한 코스트 퍼포먼스
1라이선스39, 900원, 3라이선스 팩101, 745원
열람판은 무상 재배포가능
|
- 설계, 공사, 측량, 지질, JH, 농수성등 다양한 기준에 준거
토목설계 및 공사완성도서의 전자납품 요령안(국토교통성)으로의 대응을 시작하여, 일본도로공단의 전자납품 요령안, 농림수산성 전자납품
요령안등 각 종 기준, 요령에 준거.
기준선택으로, 규정 폴더 구성을 자동작성하고, 설계, 공사를 동시에 임포트하는 것도 가능합니다.
- XML자동생성 및 XML 체크 기능을 장비
폴더에 파일을 드래그&드롭하는 것만으로 XML관리문서를 자동생성합니다. 또한, 입력이 필요한 관리 항목은, 초기값기능에
의해 관리파일의 편집추가기입이 용이합니다.
XML체커에서는, 관리항목의 기입내용, 사용문자, 문자길이 및 XML금지문자등의 자동체크, 금지문자의 자동수정(문자열바꾸다)이
가능합니다.
- TECRIS/CORINS임포트, 각 종 매체데이터(XML)의 임포트에 대응
TECRIS(설계업무)또는, CORINS(공사실적)의 등록정보의 임포트 이 외, AGRIS(농림)에도 대응.
각 종 형식으로 FD등으로 파일출력한 것을 본 툴로 임포트하여, 업무명등의 정보, 발주자, 수주자정보등의 정보를 취득할 수가 있습니다.
- 신규폴더 작성, 복수매체 처리, CD-R라이팅 기능, 매체 라벨 출력에 대응
각 자치체등의 요령/기준에 대응하기 위해서 신규폴더 작성기능을 서포트. 복수매체가 필요한 경우에 관리파일의 매체수등의 XML기술의
자동변경도 할 수 있습니다.
전자납품 매체의 바이러스체크에 관한 정보를 바이러스 소프트의 정의파일 자동검색에 의해 취득하여, 매체 라벨의 정보입력을 지원합니다.
매체 라벨(CD-R, MO)출력에서는, 화상/텍스트 파일출력 외에, CASIO사의 DISC DESIGNER for CALS/EC(CD레벨프린트소프트)와의
연동이 가능합니다.
CD-R/DVD등으로의 익스포트, 또는 CD라이팅 소프트의 자동기동에 대응하고 있습니다. (매체의 바이러스체크에는 바이러스 체크
프로그램이 필요하게 됩니다.)
- 편리한 멀티뷰 기능/오리지널 파일 금지문자 체크기능, XSL스타일 시트 표시/출력에 대응
AcrobatReader(Adobe사)가 인스톨 되어 있으면, PDF문서 파일을 표시할 수 있습니다.
또한, 멀티뷰(자재안8)기능에 의해 모든 워드프로세스, 표계산, 화상파일등의 데이터의 축소화면 표시/열람/ 오리지널 파일의 금지문자체크가
가능하고, 압축파일의 열람, 해동, 파일컨버전기능에 표준대응하고 있습니다.
XSL스타일 시트에 의한 XML표시, 매체 출력에 대응, 사용자작성의 XSL시트 임포트도 가능합니다.
- 간단한 설정으로 클라이언트/서버 환경에서의 전자납품을 지원
사용자, 패스워드 인증에 의해 서버에서의 전자납품 폴더 관리, 갱신 이력 관리가 가능합니다.
전자납품 지원툴(Web대응)관리 서버로의 업로드기능을 서포트.
- 편리한 PDF검색기능/PDF파일변환기능/PDF작성 지원 HELP를 장비
Acrobat가 없어도 PDF문서내검색, PDF파일로의 변환이 가능합니다.
PDF전자납품 파일의 작성순서, 설정을 설명한 HELP도 편리합니다.(서표작성 기능등은 서포트하지 않습니다)
전자납품 지원툴 시리즈4제품 도면 기능 강화!
|
| ■SXF논리 검증 기능(CAD데이터 동일성 판별 컴포넌트 LogicalSmart)실장 |
・ sfc, p21을 대상으로 2개의 도면의 내용을 비교하고, 다른 개소를 검출하는 시스템.
・ 도면변경이 발생하고 변경된 도면이, 변경/추가된 개소를 정확하게 검색하여, 표시가 가능.
・ 체크된 결과는, 차분데이터로서 SXF(SFC), CSV, HTM파일로 출력.
・ 체크결과를 뷰어하면, 변경점 이 외는 모노톤 표시되어, 변경점만을 색구분 표시.
・ 전자납품 지원 툴에 등록되어 있는 도면파일이면, 일괄로 비교파일의 작성이 가능.
|
|
|
| ■CASIO社사 CD프린터DISC DESIGNER for CALS/EC와 연동 |
■자재안 멀티 뷰어 라이브러리를 자재안 6에서 자재안 8로 갱신
|
| ■XML체크 기능 강화(사용금지문자 자동 수정) 그 외 |
| ■CD-R 및 DVD라이팅에 대응 |
| ■축소화면 작성기능을 강화 - CAD적색 글쓰기 툴 실장 - |
●CAD적색 글쓰기 - CAD데이터의 적색 글쓰기 도면 작성, 적색 글쓰기 정보관리 툴 -
| |
UC-1설계시리즈 제품으로 생성한 도면이나 UC-Draw로 작성한 도면은, UC-Draw 포맷 으로 임포트, 적색 글쓰기 도면작성이 가능합니다. 그 외의 대상도면 으로서, [SXF파일
(sfc/p21)]/[DWG파일]/[DXF파일]/[JWC파일]의 임포트, 적색 글쓰기 도면작성이 가능 합니다. 또한, 기존의 적색
글쓰기 파일을 임포트, 도면작성, 수정하는 것이 가능합니다. 전자메일에 첨부하여, 송신하는 기능을 서포트하며, 도면의 수정, 변경,
이력관리를 백업 하는 툴입니다.
|
|
◆도면체크 기능에 대응
・ 입력한 도면이 각 기준류에 준거하고 있는가 아닌가의 체크가 가능합니다.
・ ※대응기준은 UC-Draw Ver.4과 같습니다.
◆여러가지 적색 글쓰기 커맨드에 대응
・ [연속선]/[타원]/[스플라인]/[문자열]에 더하여, [air outlet]/[인출]/[치수]/[체크마크]/[부전지]의
적색 글쓰기 도면작성이 가능합니다. 또한, 계측기능, 요소정보표시, 레이어 축소화면표시,도면인쇄기능등
도면열람에 필요한 기능도 충실하고 있습니다.

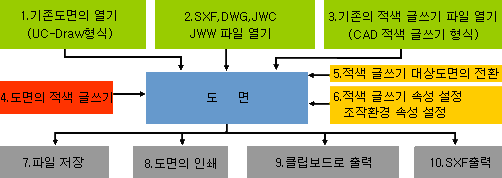

▼적색 글쓰기의 흐름
■적색 글쓰기 도면작성요소
・연속선 -타원 -개스플라인 -폐스플라인 - air outlet -인출 -치수
・가로쓰기 문자열 -세로쓰기 문자열 -체크마크 -부전지
■계측기능
・2점간 거리 -둘레길이[좌표지정] -둘레길이[요소지정] -직선정보 -원/원호정보
・2직선간의 각도 -3점간의 각도 -임의점좌표 -면적[다각형] -면적[단요소]
▼화면 샘플
 |
 |
|
|
Page Top  |
|
주요커맨드와 기능 |
|
- 파일
| 신규작성 |
토목설계업무 : 국토교통성, 국토교통항만국, 일본도로공단(JH),
농림수산성의 각 기준
공사완성도서 : 국토교통성, 국토교통성항만국, 농림수산성의 각 기준 |
| 열기 |
국교성 전자납품 데이터(*.DND)
국교성 전자납품 출력정보 데이터(*.DNI)
도로공사완성도등 작성요령대응 전자납품 데이터(*.RND)
도로공사완성도등 작성요령대응 전자납품 출력정보 데이터(*.RNI)
국교성항만국 전자납품 데이터(*.DKD)
국교성항만국 전자납품 출력정보 데이터(*.DKI)
농수성 전자납품 데이터(*.DAD)
농수성 전자납품 출력정보 데이터(*.DAI)
JH전자납품 데이터(*.JND)
JH전자납품 출력정보 데이터(*.JNI) |
매체 데이터베이스
에서 열기 |
매체 데이터베이스에 등록하고 있는 데이터를 엽니다. |
| 임포트 |
임포트 기존의 납품매체, 각 XML파일, TECRIS, CORINS, AGRIS데이터, CSV등의 임포트 |
| 출력 |
HDD로의 출력, CD-R등으로의 익스포트
매체작성용 파일출력(분할대응, 스타일 시트 출력 가능)
매체 데이터베이스에 추가
열람판의 출력 |
- 편집
| 편집 |
선택 폴더에 파일을 추가, 삭제
사용자 폴더의 신규작성(선택 폴더에 서브 폴더를 작성)
사진 적색 글쓰기를 한다
금지문자체크
애플리케이션에서 열기
관리항목의 편집
규정의 파일명으로 리네임 |
- 표시
미리보기
(자재안8기능) |
파일의 미리보기를 표시합니다. |
경로보기 일본어표시
전환 |
경로보기에 표시되는 항목을 출력파일명과 일본어표기로 전환할 수 있습니다. |
화상 축소화면표시
|
폴더에 등록되어 있는 파일의 축소화면 화상을 일람표시합니다.
（jpg／tif／ping／wpg／bmp） |
- 툴
| XML체크 |
각종XML의 체크
(에러상세표시, 직접편집, 에러일람저장, 금지문자의 자동수정(문자열바꾸다)) |
| XML관리항목검색 |
XML파일에서 문자검색, 데이터편집/치환을 합니다. |
| 등록파일의 검색 |
등록데이터에서, 원래파일명, 파일형식등으로 검색 |
PDF검색
|
PDF검색 툴<e-printer>을 기동합니다. |
| DISC DESIGHNER for CALS |
CASIO의 [DISC타이틀프린터]이 인스톨 되어 있는 경우에 이용할 수
있습니다. |
| 매체 라벨 인쇄 |
매체(CD-R, MO)라벨의 작성/인쇄 |
| 납품서 작성 |
전자납품 운용 가이드라인에서 지정되어 있는 매체 납품서의 인쇄 |
| 폴더 구조의 인쇄 |
작성중의 전자납품 데이터에 포함되는 파일의 일람표시, 인쇄가 가능합니다. |
| 사진 리사이즈 툴 |
사진 리사이즈 툴<Resize for 디지털카메라 사진>을 기동합니다. |
|
| Page Top |
|
적용기준/요령
청색글자:전버전에서 변경의 기준
旧기준에서의 전자납품도 가능. 하위버전도 동작합니다.
旧기준데이터는, 신기준으로 변환해서 임포트가 가능합니다
| <Ver.5.00.00(2006/03/07 릴리스, 유상 버전업판)> |
●국토교통성 |
- 전자납품 운용 가이드라인(안) 업무편 2005년 8월 국토교통성
- 토목설계업무등의 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표대응)
- 전자납품 운용 가이드라인(안) 토목공사편 2005년 8월 국토교통성
- 공사완성도서의 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표대응)
- CAD제도기준에 관한 운용 가이드라인(안) 2005년 8월 국토교통성
- CAD제도기준(안) 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표대응)
- 디지털 사진 관리정보기준(안) 2004년 6월 국토교통성
- 디지털 사진 관리정보기준(안) 2006년 1월 국토교통성
- 측량성과 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표대응)
- 지질/토질조사성과 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표대응)
- 지질/토질조사성과 전자납품요령(안) 부속자료 2004년 6월 국토교통성(2005년 12월 28일 시점의 정오표 대응)
- 도로공사완성도등 작성요령(안) 본편 2005년 5월 국토교통성(2005년 8월 22일 시점의 정오표대응)
- 도로시설 기본데이터 작성요령(안) 2005년 5월 국토교통성(2005년 9월 8일 시점의 정오표대응)
<국토교통성항만국>
- 전자납품 운용 가이드라인(안) 2005년 3월 국토교통성항만국
- CAD도면작성요령(안) 2005년 3월 국토교통성항만국
|
| ●농림수산성 |
- 전자납품 운용 가이드라인(안) 업무/공사편 2003년 4월 (2005년 4월 정오표대응판) 농림수산성
- 설계업무등의 전자납품요령(안) 2005년 4월 농림수산성
- 공사완성도서의 전자납품요령(안) 2005년 4월 농림수산성
- 전자화 도면데이터의 작성요령(안) 2005년 4월 농림수산성
- 전자화 사진데이터의 작성요령(안) 2005년 4월 농림수산성
- 측량성과 전자납품요령(안) 2005년 4월 농림수산성
- 지질/토질조사성과 전자납품요령(안) 2005년 4월 농림수산성
- 지질/토질조사성과 전자납품요령(안) 부속자료 2005년 4월 농림수산성
|
| ●일본도로공단 (설계데이터의 사진기준은 국교성 2004년 6월의 것입니다) |
- 조사등 업무의 전자납품요령(안) 공통편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안) 도면작성편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안) 측량편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안) 토질지질조사편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안) 토질지질조사편 부속자료 2005년 4월 일본도로공단
- 공사기록사진등 촬영요령(공사편) 2002년 12월 일본도로공단
|
| ＜Ver.4.01.04（2006/02/21릴리스, 무상 개정업판）＞ |
●국토교통성 |
- 전자납품 운용 가이드라인(안) [업무편] 2005년 8월 국토교통성
- 전자납품 운용 가이드라인(안) [토목공사편] 2005년 8월 국토교통성
- 토목설계업무등의 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점까지의 정오표대응)
- 공사완성도서의 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점까지의 정오표대응)
- CAD제도기준(안) 2004년 6월 국토교통성(2005년 12월 28일 시점까지의 정오표대응)
- 측량성과 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점까지의 정오표대응)
- 디지털사진 관리 정보기준(안) 2006년 1월 국토교통성
- 지질/토질조사성과 전자납품요령(안) 2004년 6월 국토교통성(2005년 12월 28일 시점까지의 정오표대응)
＜국토교통성항만국＞
- 지방정비국(항만공항관계)의 사업에 있어서 전자납품 운용 가이드라인(안)(제5판) 2005년 3월 국토교통성항만국
- CAD도면작성요령(안)(항만국판) 2005년 3월 국토교통성항만국
|
| ●농림수산성 |
- 전자납품 운용 가이드라인(안)(공사업무공통) 2005년 4월 농림수산성농촌진흥국
- 설계업무등의 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 공사완성도서의 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 전자화 도면데이터의 작성 운용 가이드라인(안) 2002년 11월 농림수산성농촌진흥국
- 전자화 도면데이터의 작성요령(안) 2005년 4월 농림수산성농촌진흥국
- 측량업무성과 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 지질조사 자료정리요령(안) 2005년 4월 농림수산성농촌진흥국
|
| ●일본도로공단 |
- 조사등 업무의 전자납품요령(안)공통편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)도면작성편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)측량편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)토질지질조사편 2005년 4월 일본도로공단
- 공사기록사진등 촬영요령(공사편) 2002년 12월 일본도로공단
|
| ＜Ver.4.00.00（2005/06/06릴리스, 유상 버전업판）＞ |
●국토교통성 |
- 전자납품 운용 가이드라인(안) 2004년 10월 국토교통성
- 토목설계업무등의 전자납품요령(안) 2004년 6월 국토교통성
- 공사완성도서의 전자납품요령(안) 2004년 6월 국토교통성
- CAD제도기준(안) 2004년 6월 국토교통성
- 측량성과 전자납품요령(안) 2004년 6월 국토교통성
- 디지털사진 관리정보기준(안) 2004년 6월 국토교통성
- 지질/토질조사성과 전자납품요령(안) 2004년 4월 국토교통성
＜국토교통성항만국＞
- 지방정비국(항만공항관계)의 사업에 있어서 전자납품 운용 가이드라인(안)(제5판)2005년 3월 국토교통성항만국
- CAD도면작성요령(안)(항만국판) 2005년 3월 국토교통성항만국
|
●농림수산성 |
- 전자납품 운용 가이드라인(안)(공사업무공통) 2005년 4월 농림수산성농촌진흥국
- 설계업무등의 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 공사완성도서의 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 전자화 도면데이터의 작성 운용 가이드라인(안) 2002년 11월 농림수산성농촌진흥국
- 전자화 도면데이터의 작성요령(안) 2005년 4월 농림수산성농촌진흥국
- 측량업무성과 전자납품요령(안) 2005년 4월 농림수산성농촌진흥국
- 지질조사 자료정리요령(안) 2005년 4월 농림수산성농촌진흥국
|
| ●일본도로공단 |
- 조사등 업무의 전자납품요령(안)공통편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)도면작성편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)측량편 2005년 4월 일본도로공단
- 조사등 업무의 전자납품요령(안)토질지질조사편 2005년 4월 일본도로공단
- ※공사기록사진등 촬영요령(2002년 12월)대응 예정
|
참고자료
- 전자납품 운용 가이드라인(안) [업무편] 2005년 8월 국토교통성
- 전자납품 운용 가이드라인(안) [토목공사편] 2005년 8월 국토교통성
- 측량성과 전자납품요령(안)부속자료군 2004년 6월 국토교통성
- 현장에 있어서 전자납품에 관한 사전협의 가이드라인(안) 토목설계업무편 2002년 2월 국토교통성
- 현장에 있어서 전자납품에 관한 사전협의 가이드라인(안) 토목공사편 2002년 2월 국토교통성
|
| Page Top |
|
전자납품요령(안)의 개요
|
|
본 요령안은, 토목설계업무등 위탁계약서 및 설계도서에 있어서 정해진 성과품을 전자적 수단에 의해 인도하는 경우에 적용됩니다.
또한, 측량작업, 지질, 토질조사등에 관한 업무에 대해서도 이것을 기준으로 한 취급으로 하기로 되어 있습니다.
토목설계업무의 경우, 각 지방정비국의 공통사양서 및 특기사양서에 규정되는 성과품을 전자납품하는 경우에 적용되고, 적용의 개시는,
2001년 4월 이후에 국토교통성이 발주하는 업무부터로 되어 있습니다.
전자납품요령(언)에서는, 성과품의 전자데이터파일을 검색, 참조, 재이용하는등 활용해 나가기 위해서 관리파일을 XML(eXtensible
Markup Language, 확장형 구조화 기술언어)로 기술하기로 되어 있습니다.
토목설계업무의 경우, 업무관리파일은, ’INDEX_D.XML’으로서 규정되어, 전자 매체의 루트에 두게 되어 있습니다.
전자매체의 폴더는, 각각 고유의 폴더명, 관리용 XML파일이 규정되어, 아래의 기준등에 따라서 작성합니다.
■토목업무등의 전자납품요령(안)
- 토목설계업무등 위탁계약서 및 설계도서에 있어서 전해진 성과품을 전자적 수단에 의해 인도하는 경우에 적용.
기중에서, 지질조사자료의 사양은 [지질조사 자료정리요령(안)]에, 측량성과의 사용은, [측량성과의 전자납품요령(안)]에, 준거
- 폴더구성
 |
|
■공사완성도의 전자납품요령(안)
- 공사완성도서를, 각 종의 전자데이터의 형태로,
전자 매체로 납품하는 경우에 적용
- 폴더 구성
 |
|
 |
|
◎도면(CAD데이터)의 사양은 [CAD제도기준(안)]
◎공사사진(디지털사진)의 사양은 [디지털사진 관리정보기준(안)]에 준거 |
|
|
|

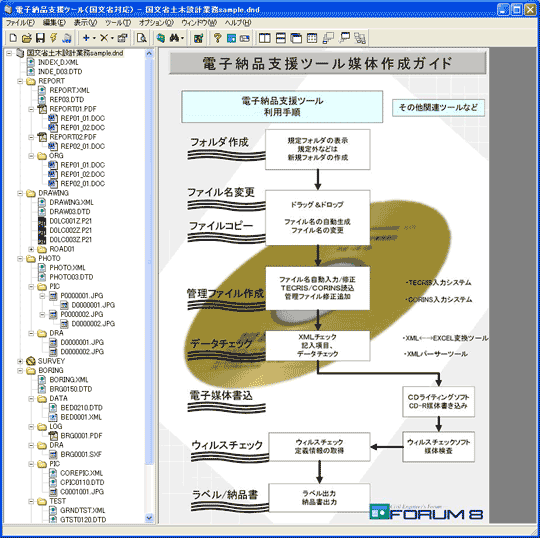

▼전자납품 지원툴의 폴더 표시 예
 |
|
（※ 글중의 제품명칭, 회사명은, 일반적으로 각 회사의 등록상표 또는, 상표입니다.） |
