서비스의 개요와 특징
 |
|
3차원 리얼타임 VR소프트에 의한 3D디지털 시티 구축
3DVR소프트 UC-win/Road는, 2002소프트웨어 프로덕트 오브 더 이어(경제산업성등이 후원)를 수상. 각종 프로젝트의 3차원 대규모 공간을 간단한 PC조작으로 작성할 수 있으며, 건축 계획, 홍수
해석, 피난 해석등을 비롯한 각종 시뮬레이션이 가능합니다.
차기 VR-Studio(TM)이 2009년 릴리스되어, 팀워크 컴퓨팅과 멀티 유저로 한층 더한 대규모의 공간을 공유할 수 있습니다.
|
|
 |
|
[VR-Studio3D디지털 시티]란, 종래부터 여러가지 대장, 데이터베이스 혹은 GIS에서 관리되고 있던 도시 정보를 3차원의
도시 모델로 이행하여, 이것을 기반으로 한 관리와 시뮬레이션을 실시하는 [도시 시뮬레이터]구축을 제안하는 것입니다.
지금까지의 정보 관리뿐만 아니라, 3차원 베이스의 여러가지 도시 시뮬레이션을 실현해가는 환경의 구축을 시작합니다. 2000년에
릴리스된 리얼타임 VR소프트 [UC-win/Road]는, 한층 더 확장되어, [VR-Studio(TM)]로서 2009년 릴리스 되었습니다. 대규모의 공간을 멀티 유저 환경에서 이용할
수 있는 지금까지는 없었던 시스템을 베이스로 도시의 디지털 기반을 구축해보시는 것은 어떠신지요. 디지털 시티 구축은, 이미 선진적인
지자체에서는 시작하고 있습니다. |
|
왜 지금까지 3차원이 아니었는가?
VR-Studio(TM)에는, 대규모 3D디지털 시티의 구축에 필요한 우수한 기능이 다수 있습니다. |
 |
대규모이면서 유연한 지형/공간
- 지형 LOD(Load of Details) 대응
- 지형의 자유 작성(필요한 구획만 임의 형상)
- 지형의 확장이 용이
|
 |
※700km(NZ전국) 전체도 부감 가능 MAX 850 km
|
|
멀티・리얼리티(Before-After의 확장)
Before-Now-After
3D모델, 빌딩등의 복수 계획안의 전환 |
▼ |
멀티・리얼리티
도로, 지형도 포함한 복수안을 즉시 전환 표시 |
|
해석/CAD데이터 교환
LandXML(도로CAD데이터)
Shape file(GIS데이터)
3DS MAX(CG데이터)
모션 캡쳐(3D캐릭터)
EXODUS(피난 해석)
xpswmm(침수 범람 해석)
SDK에 의한 데이터 교환툴 유저 개발 |
멀티 유저로 편집/협의
- 싱글 유저/팀유저 버전의 제공
- 복수 유저에 의한 프로젝트의 각 부분 동시 편집
- 락베이스 시스템
- 도로 다분할, 편집 기능
- 완전한 변경 이력 관리
|
교통 시뮬레이션의 고도화
- 드라이버의 파라미터 설정
- 드라이버의 동작 개선
- 레인마다의 교통흐름 생성/소실/발생
|
퍼포먼스의 압도적인 향상
멀티・프로세서 멀티・코어CPU |
▼ |
VR데이터 작성 시간의 대폭 삭감 교통 시뮬레이션 기능 향상 |
|
|
|
|
■ 세로의 움직임을 입체화로 실감 |
지도와 각종 정보의 중첩 맞추기는 지리 정보 시스템(GIS)의 이점이지만, 정보 과다로 되기 쉽습니다.
3차원화 함으로써 정보가 입체적으로 정리되어, 평면에서는 알 수 없었던 세로의 움직임도 알기 쉽게 실감할 수 있습니다.

▲GIS정보의 3D가시화 |

▲지하 인프라의 구조, 경로 검토 |

▲지하 피난 경로(세로의 동선 검토) |
|
|
|
■ 時間の流れを可視化 |
埋没文化財の位置や分布、街道や町並の時代による変遷なども、切替表示によりわかりやすく表現できます。

▲埋没遺跡の年代別可視化 |

▲歴史的変遷の可視化 |
|
|
|
■ 結果をわかりやすく表現 |
観光案内や施設案内、防犯マップ、自然環境マップなどの調査結果や広報内容について、お子様からご年配の方まで、VRなら距離感や雰囲気もわかりやすくお伝えできます。

▲観光VRマップ |

▲防犯VRマップ |
|
|
|
Page Top
|
|
 |
シミュレーション事例 |
 |
|
|
■ 都市景観・街路整備 |
- 公園整備、住宅造成、植栽計画、緑化計画、季節や経年による景観検討
- 街路再整備、駅前再開発などの都市空間における各種検討
- 電線地中化、歩道橋撤去などの改良工事
- 整備前、整備中、整備後などの変化確認
- 親水計画検討
- 港湾、河川整備検討
- 歴史的文化財の時代による変遷
- 埋没文化財の分布範囲、年代別表現
|

▲まちづくり、活性化検討 |

▲都市開発、公園整備計画案 |
 |
 |
▲電線地中化事例 |
|
|
|
■ 道路計画 |
- 近隣住民への影響検討
・道路により分断されないための配慮(取付道路/歩道橋)
・換気施設と景観/遮音壁の有無比較検討
- 掘割構造幹線道路計画の検討
・掘割構造/ランプ/幅杭/測点番号
- 移動速度に応じた内部景観、外部景観のシミュレーション
- 立体交差、トンネル・橋梁、平面交差点、インターチェンジの検討
- 渋滞シミュレーション、バイパス計画に よる交通量シミュレーション
- 大規模集客施設の建設に伴う交通検討
|
|
|
|
■ 解析シミュレーション・防災計画 |
- 各種解析ソフト、設計ソフトとの連携により、正確な解析結果を可視化して検討活用できます。
- 浸水・氾濫解析ソフト・解析サービス
堤防決壊時流出シミュレーション、洪水対策ソリューション
xpswmm、同解析支援サービス
UC-win/Road for xpswmmによる3次元VR
- 避難解析・火災解析ソフト・解析サービス
地震時の火災による避難、広域避難解析シミュレーション
EXODUS/SMARTFIRE、同解析支援サービス
UC-win/Road for EXODUSによる3次元VR
- 津波解析津波解析支援、GISマップ作成、3次元VRサービス
- 建築計画(Allplan BIM建築デザイン)
- 省エネルギー設計(DesignBuilder 建物エネルギー計算)
- 防災計画、避難ルート検討
|
|
|
|
■ 安全福祉検証、防犯検討 |
- 高齢者、介護者向け安全検討
・高齢者に危険な箇所の表現 ・街中安全化の比較検討 ・バリアフリールート案内
- 施設案内
・公共施設内の上下移動のバリアフリールート検証 ・公共交通での移動
- 防犯VR(小学生、父兄向け)
・通学路での危険箇所の表現 ・避難場所の案内
|
 |
 |
▲高齢者向け安全ルート案内VR |

▲施設内、周辺バリアフリー検討 |

▲安全安心マップVR |
|
|
|
Page Top
|
|
 |
3D・デジタルシティ・プロジェクト |
 |
|
|
オーストラリア、アデレード市のデジタルシティ計画の概要 ~ 伝統の保護と発展の両立を目指して ~ |
オーストラリア、アデレード市では、市の伝統とライフスタイルに基づいた、多くの人々が暮らし、活気ある持続可能な街づくりを目指しています。そこで、同市が着目したのが建物・地形などの3DモデルとGISなどの各種データベースの連携により可視化を行うデジタルシティ計画です。人口・交通量の推移などの様々な成長シナリオの結果をインポートして可視化を行うことにより、行政側だけでなく、地域住民にも景観や市の機能がどのように変化し得るかを容易に把握することができるようになります。また、このデジタルシティ計画により、実際に都市開発を行う前に、交通量など、様々な要素を考慮した、開発政策変更のシミュレーション等を行い、可視化することも可能となります。 |
 |
弊社では、このような計画におけるベースツールとしてUC-win/Roadをご提案しています。3次元リアルタイムバーチャルリアリティ空間を短時間で作成可能で、豊富なプレゼンテーション機能による、リアルタイム・プレゼンテーションもわかりやすい操作で行えます。近年では、各種GIS基盤データファイルからのデータインポートにも対応し、交通量などの情報もインポートすることが可能です。ぜひとも、皆様の最適なまちづくりにお役立てください。 |
アデレード市を想定したデジタルシティ構築・費用・工程見積サンプル
|
Level 1 |
Level 2 |
Level 3-3000 |
Level 3-6000 |
Level 3-9000 |
1 |
VRモデル
作成 |
■道路入力 |
95km |
95km |
95km |
95km |
95km |
■建物
(Shapefile利用) |
9000棟 |
9000棟 |
3000棟 |
6000棟 |
9000棟 |
テクスチャ |
無し |
無し |
有り |
有り |
有り |
レベル |
ノーマル |
エクセレント |
エクセレント |
エクセレント |
エクセレント |
■交通設定 |
100ルート |
100ルート |
100ルート |
100ルート |
100ルート |
■信号設定 |
デフォルト |
デフォルト |
デフォルト |
デフォルト |
デフォルト |
■フライトパス |
10ルート |
10ルート |
10ルート |
10ルート |
10ルート |
■スクリプト |
20種 |
20種 |
20種 |
20種 |
20種 |
小計 |
20,000,000円 |
37,000,000円 |
48,000,000円 |
57,000,000円 |
62,000,000円 |
2 |
システム
カスタマイズ |
■計測、位置検索機能 ■GISデータインポート機能 (個別対応) ■テスト |
小計 |
11,000,000円 |
3 |
ソフトウェア
ライセンス他 |
■UC-win/Road Advanced 3 ライセンス ■UC-win/Road Web Viewer
■研修、プロジェクト管理 |
小計 |
5,600,000円 |
初年度合計見積額 |
36,600,000円 |
53,600,000円 |
64,600,000円 |
73,600,000円 |
78,600,000円 |
4 |
メンテナンス
費用
(2年目以降) |
■建物モデルアップデート ■ソフトウェアライセンス保守契約 |
小計 |
2,120,000円 |
・工程見積 |
 |
|
月 数 |
所要月数 |
3Dモデル計測機能 |
1ヶ月 |
全文やキーワード検索による3Dモデル内検索機能 |
2ヶ月 |
GIS連携機能 |
3ヶ月 |
VRデータモデリング |
7ヶ月 |
システムテスト |
5ヶ月 |
|
|
|
|
|
3Dデジタルシティ構築における重要な機能 |
|
■ 標準データ/CADデータの活用
地形・地図は、標準データベースを搭載。
任意地形、世界測地系対応。衛星写真貼付け機能、3D/2D地形編集、DXF-XML、LandXML交換。
標準モデル/テクスチャと豊富なダウンロードDBの利用により効率的なVRデータ作成を支援。
|
|
■ 複雑な道路構造を簡単、精緻に作成
道路・河川・湖沼・飛行パスなど各種線形をパラメータやフリーハンドで入力でき、道路、トンネル、橋梁、河川、歩行ルートを自動生成。

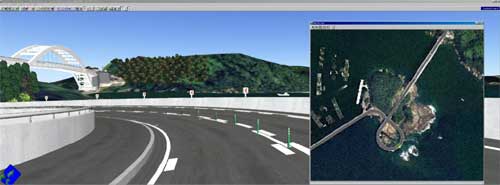

2Dビュー平面表示 平面位置情報のリアルタイムな表示が可能。
Visual Options Tool による各種表示。信号制御、道路障害交通シミュレーションも可能。
■ フェイクライト/シェーディング
■ ビル編集ツール
任意形状の3次元建物モデルの作成が可能。四角形、円形、任意形の組み合わせ、前後、左右、高さのサイズ、昼夜の壁面テクスチャに対応。
 |
|
■ 森林の生成
樹木モデルを設定して数百~数千本の樹木を指定した地形上に自動生成する機能。一括削除も可能。
 |
■ 地形整地/一括処理
地形の盛り上げ下げ、整地に対応。道路生成による切り土・盛り土の処理、地形マッチング処理に対応。
|
|
公開方法のご用意 |
3次元都市シミュレータは、一般住民が自宅からでも気軽に参加できるWebでの情報提供が可能。
また、展示システムなどの常設展示も可能です。
◆Google Earth(TM)で見る
kml形式出力により自動配置閲覧が可能
◆Web Viewerで見る
WebからダウンロードできるWebViewer機能を利用。走行・飛行シミュレーションが可能です。
>> UC-win/Road Web Viewer
◆各種シミュレータを設置
市民センターやショッピングセンターに設置できるデモシミュレータがご提案できます。
|
|
