甘特图是一种能将日程安排进行视觉呈现的表格，此项功能拥有将日程当中包含的各项任务进行设定的基本功能。同时也包含通过设定施工时段及休息日，使休息日得以以灰色显示的功能。

▲甘特图样式

在甘特图中将呈现出包含任务的日程安排。任务中也可包含子任务，可进行树状构造。在甘特图中为了便于区分，将会对主要任务及下辖任务进行区别显示。同时，因为各任务的标识颜色可以变更，任务间的关系，内容也可以进行简单易懂的视觉呈现。

可设定各任务的开始及结束时间，精确到日期（年/月/日）及时刻（小时:分:秒）同时作为任务管理工具，任务、子任务的追加和任务的删除、复制、通过在树状关系图上拖动进行任务间主任务及下辖任务的编辑、任务层级的规划等操作也可以实现。

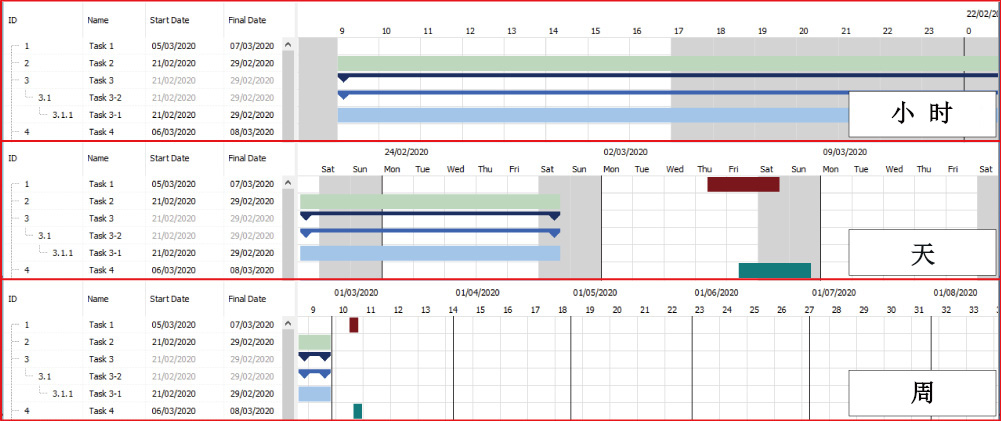

通过缩放功能，可以实现日程表各层级的各项详细信息的显示。可通过多次缩放，拖动滑块及Ctrl搭配鼠标滚轮的操作实现平滑的放大、缩小进而确认日程的内容。通过高倍率放大可以在日程表上显示以小时为单位的日程内容。通过更改缩放可以变更为连续显示出各年、月、日的日程安排。借由上述操作，使用4D功能，执行一般施工计划的长时间跨度的模拟或是精确到分为单位的详细施工信息的查询、可行性等的评估、确认复杂施工的最优作业顺序将成为可能。

▲调整缩放程度呈现出的不同内容

为了将在UC-win/Road读取的三维模型尽快加入到模拟中，用户可以将特定的模型进行模拟从而选择想要控制的任务。点击模型将使其显示在画面中，从而可以将该模型指定到任意的任务中。在日程开始、任务开始、任务结束、日程结束的模拟过程中，建模的显示，消除时间可以任意设定。

▲任务及建模的对应

• 移动：曲线（飞行路径）上，设置两个路径点，根据时间将在设定路径上进行移动
• 建模动作：根据时间控制建模的部件。例如起重机部件的旋转移动类型的3D建模可以根据事先定义的动作进行使用。
• 在某个位置显示出特定时间内不移动的临时物件也可以被操作使用。如显示出建造中建筑物周围的标识，在施工完成后撤去便是应用临时物件的例子

▲资源的动作设定

在任务中，可以实现含有不同资源参与到指定的多个动作的操作。借由这项功能，能够设置在一个复合任务中进行资源的整合动作而不需要将施工分成多个子任务。因为甘特图可以不借由建模的动作制作，因此可以提高读取的效率

工程的成本和施工量，原料数可以作为变量被管理。可以为变量数据根据公式加入时间性变化，可通过在公式中加入多个变量由图表显示出相互的影响。图表将在甘特图下方显示，时间性变化可以同时通过3D、甘特图和图表进行确认。
通过3D显示及通过图表将日程安排，成本或数量可视化，可以实现有关施工的安全确认、运输路径、交通情报、原材料状态、天气、时间和日照、夜间照明等条件进行统一的论证·计划·评价。

▲nD模拟，图表显示功能

在设定了全部的任务，资源及动作后，可以播放模拟过程，确认项目的进展。模拟程序将提供在项目期限内显示的功能。模拟过程的速度也可以进行设定。用户既可以进行实时模拟，亦可以为确认长时间日程安排进行高于现实速度的高速模拟，这些都可以通过调节模拟的时间刻度选项得以实现。
在模拟过程中，甘特图上将显示表示模拟日期及时间的的时间光标。也可以通过用户面板进行模拟的暂停，快进·回退的操作。
除此之外，仅通过鼠标单击，显示出特定时刻，立即确认项目的状态，即可高效实现对项目的调查和确认作业。

▲播放控制界面

用户在保存UC-win/Road的项目时，4D模拟的数据将会一起被保存在RD文件中。此外，由4D模拟插件生成的的数据可以保存在csv文件中。在此文件中将包含日程表、被链接的全部建模、资源、资源的动作的全部内容。同时也支持由同一个csv文件读取日程表的导入功能。可在csv文件中链接3D建模文件，通过读取csv文件实现建模按照日程表的统合配置。
除此之外，仅通过鼠标点击，显示指定的日期·时间，即可立刻确认项目的状态，实现高效率的调查、确认作业。
通过这些功能便可与其他的软件应用进行连接。比如，可以导出事先通过UC-win/Road论证过的日程表传输给其他软件应用。相反，为运行通过现有软件制作的包含3D空间信息的4D模拟日程表，使用UC-win/Road读取该文件，即可对该模拟的可行性，空间条件等信息进行确认。
