1.Allplan 三维土木建筑CAD
 程序概要
Allplan软件是由德国CAD制造商Nemetschek公司开发的BIM综合解决方案。该BIM综合解决方案可以设计和表现建筑物的整个生命周期。如:基本图纸生成、渲染画面、演示映像、详细施工图、算量等。Allplan软件包括Architecture(一般建筑CAD)与Engineering(钢筋混凝土CAD)等多个模块。

 程序功能和特长
Allplan 2012 修订内容 <2012年3月8日发布> NEW
  1. 新功能 “SmartParts"
    通过AllplanCAD对象物强大的3D建模功能制作包含独立参数的智能型对象物。
    ▲SmartParts示例 ▲SmartParts面板
  2. 使用OpenGL Graphics library的图形引擎
  3. 导入与导出文件扩张
    对应DWG/DXF2010/2011/2012,DGN V8,STL,SKP。
  4. 报告功能最优化
    提供报告书的打印预览。
    打印或是Allplan项目中的插入支持Excel、PDF格式。
    ▲新报告功能
  5. Allplan Connect服务提供、材质下载
    提供高质量对象、材质的全球性门户。
    ▲Allplan CONNECT
  6. 外观功能改善(Architecture)
    ▲外观功能
  7. 配筋功能工作流程、工具面板的改善(Engineering)
    ▲配筋功能的改善
  8. 对应了美国与巴西规范(Engineering)
  9. 最新产品样本数据(Engineering)

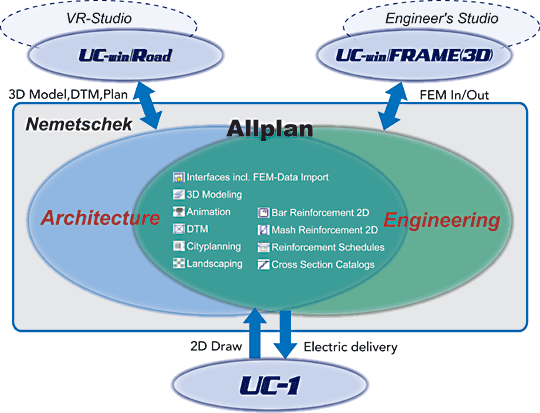

 与FORUM8软件间的接口
与VR-Studio、UC-win/Road间可进行3D模型、DTM、城市规划相关的数据交换,与Engineer's StudioUC-win/FRAME(3D)间可进行FEM的数据交換,与UC-1产品间可进行2D模型数据的交换。


・通过从各种软件的IFC输出一元化共同使用
・UC-win/RoadAllplan与UC-win/Road间的建筑物、地形、道路数据共享
・两款软件双向连接
・二维连接三维

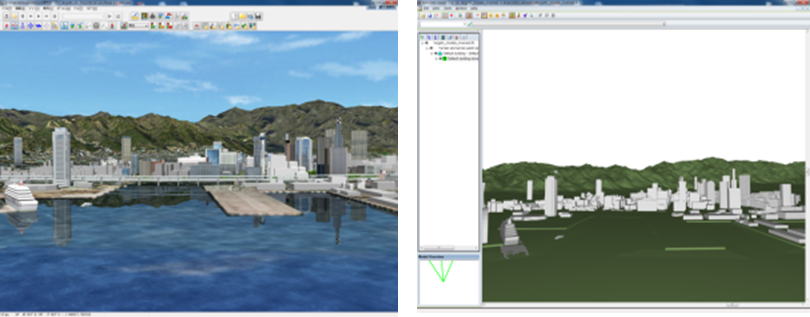

IFC插件

可以将IFC格式的地形数据作为地形补丁导入到UC-win/Road中,相反可以将UC-win/Road中的地形以及大楼、树木等3D模型导出为IFC格式。

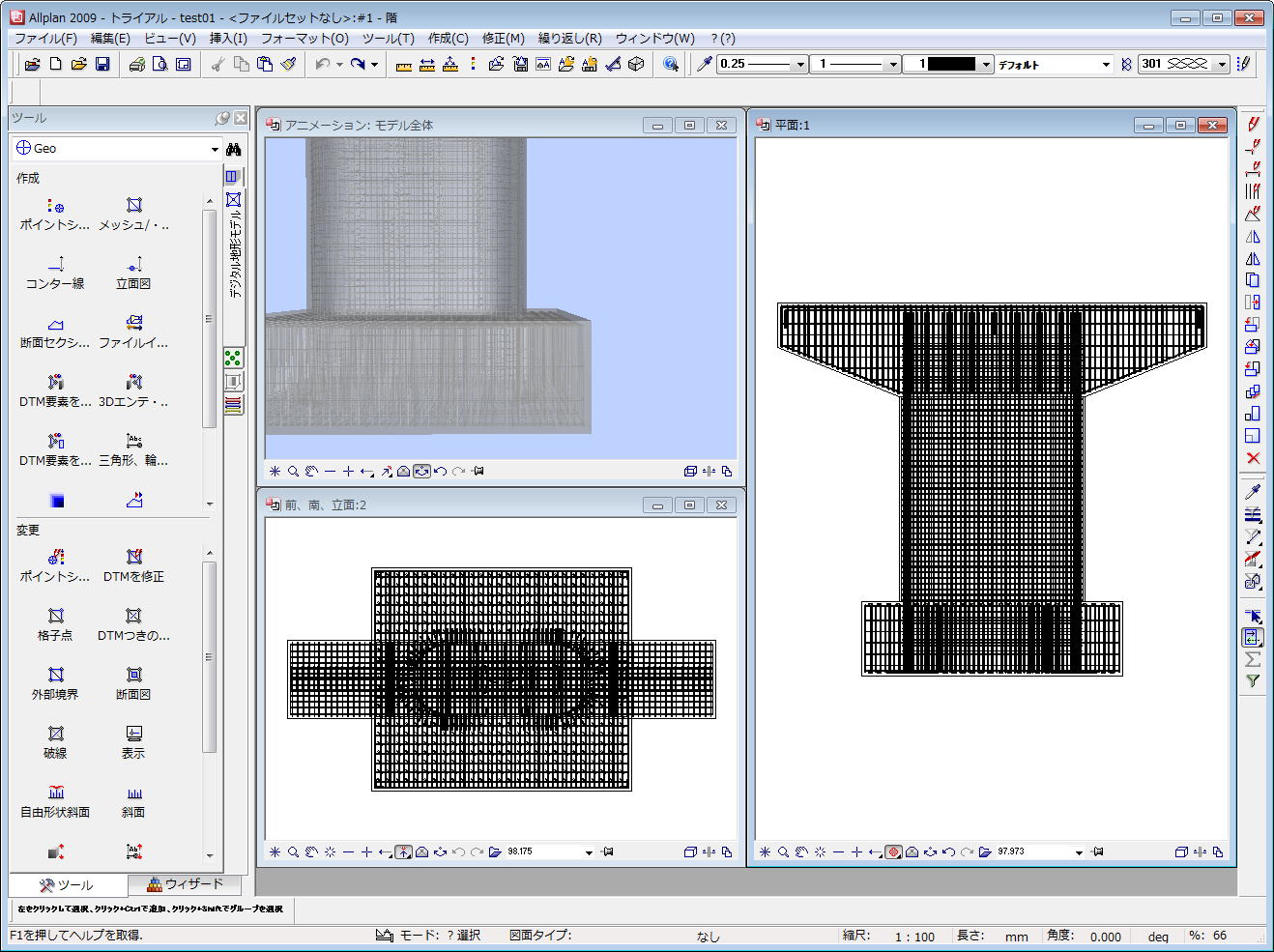

桥墩设计 for Allplan

追加了钢筋信息的Allplan格式文件输出以及IFC格式文件输出功能。通过该功能从UC-1的CAD统合版产品与Allplan实现正确的数据连动,在Allplan中有效进行三维配筋模拟。


 Allplan Architecture

■ 描绘功能

 大部分功能可通过菜单和图标进行选择,图标显示的有无,表示位置的变更等,用户可自由进行届面的设定。此外,光标具备捕捉的高级功能。作业中数据保存后也可进行输入的取消。对手绘线、导入设计的轮廓可进行识别。


■ 3D建模和捕捉功能

 通过多窗口可进行平面图、正面图等进行3D表示,作业中可实时进行3D设计的确认。在设定建筑物各层高度,制作平面图的同时,可用鼠标操作3D窗口的实时图片模型,对其进行确认。此外,对于各项功能可通过对话窗口进行详细设定,操作的各步骤会有简单的提示,便于直观地进行物体的结合、切断、交叉、物体表面的贯通等操作。


■ 演示功能

 运用各类渲染手法制作高质量、高逼真度的图片,可对气象、季节、光影计算、光源、照明模拟、太阳轨道计算等进行表现。通过3D模型的PDF导入/输出功能,客户可简单地实现3D模型状态的把握。此外,CINEMA 4D建模工具可以直接应用(选项)。在CINEMA 4D中,通过非常唯美的映像和声音,可进行扣人心弦的演示。


■ 大楼设计和内装设计

 通过高功能对象(窗、门、楼梯、正门等的部件)制作建筑物模型。各对象备有丰富的选项,通过组合可进行非常高质量的设计。通过平面图、立面图、管道安装图进行对象的输入和编辑,通过动画窗口可进行立体确认,通过某一视图的编辑可同步反映在其他视图中。对制作好的模型和进行体积、重量、面积等的数量计算,根据模型所作的变更值会自动更新。所有的列表都可以输出为MS Office支持的格式。


■ 技术性楼宇服务

 能源数据的动力计算及用于分析的专业功能的楼宇模拟。

 Allplan Engineering

 Allplan Engineering可简单、快速设计出复杂形状的建筑物。自动设计柱梁与钢筋,同时进行高度的FEM计算并链接到结构计算。再者,从大楼的生命周期的整体设计的观点出发,进行隔热性能的验证计算。对应直线、曲线、拱形等各类钢材的同时,还可以编辑用户自定义的钢材断面。在充实功能性的同时,也注重设计性能,适用于高端建筑物的设计。例如,球状结构物的立方体、圆柱、球面网格等。相对结构物的详细部分自动生成立面图、构件图。支持向三维FEA结构分析软件Scia Engineer(Nemetschek Group)的双向连接。同样,Allplan Architecture使用实时的可视化化功能和演示功能,可制作效果唯美、急居视觉冲击力的影像。




●Work Group功能
 对应以服务器为中心的团队作业。可以显示某个作业者正在进行的作业内容。对于大型楼宇可对各楼层分别进行建模提高工作效率。


●导入和输出对应文件格式
 AutoCAD文件(.dwf、.dwg、.dwt、.dxb、.dxf)、2D/3D PDF文件(.pdf)、MicroStation(.dgn)、Allklima(.hls)、HPGL2(导入)、Spirit(导入)、SVG(文件)、ODX补丁文件(.ncb)
2.最新培训信息

我公司在上海、北京两地定期举办免费的软件培训会,具体时间安排如下。

上海 - Shanghai Seminar room 富朗巴软件科技(上海)有限公司
北京 - 富朗巴软件科技(上海)有限公司 北京办事处

体验讲习会

上海・北京

EXODUS・SMARTFIRE

8/30(周四)、11/16(周五)

自治团体解决方案 VR-Cloud(R) 9/06(周四)
UC-1系列   9/13(周四)
UC-win/Road・DS
9/25(周二)

Engineer's Studio(R)应用

9/27(周四)

UC-win/Road・VR 10/11(周四)
xpswmm 10/18(周四)
UC-win/FRAME(3D)动态分析 11/02(周二)
UC-win/Road・SDK 11/07(周三)
超级计算机 Cloud(R) 11/28(周三)
