1.人员疏散模拟软件EXODUS-buildingEXODUS

概要
buildingEXODUS是英国格林威治大学的火灾工学小组(FSEG)开发的模拟紧急情况下、正常情况下的人与人、人与火灾、人与结构物相互作用的软件。能够处理多层楼层及不受限制的人群规模,模拟紧急和流通情况,组合背弃模式,同时还包含视频播放工具及数据分析工具。包含了毒性模式,可在模拟中包含火灾危害,即烟雾,高温,刺激性有毒气体。

主要功能

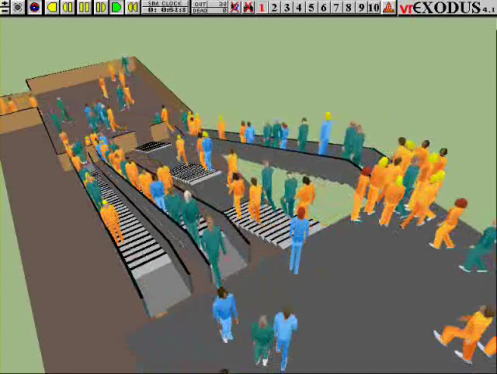

 • vrEXODUS后期VR动画
 • 2D图解法显示每个避难人员/人口密度/烟和温度的分布
 • 通过补丁处理,可迅速执行复数解析
 • 区别通常出口和紧急出口,根据避难者亲密性分配出口
 • 通过避难者的密集度决定所需时间
 • 通过节点•线的调查求得构造物内任意点的流动统计值
 • 可以通过FED模型决定有毒性计算
 • 通过标识的可视化决定管辖区域
 • 支持CFAST火灾模拟结果文件
 • 支持SMARTFIRE CFD火灾模拟结果文件
 • 手持物品无轨电车、医院用床等的动态目标的表示
 • 为了关联Group的生成,利用了遗传因子的概念
 • 一个模型范围内混合波导版本连接、路线、精简连续表示的开发

新版本功能
 •自动扶梯/行走步道

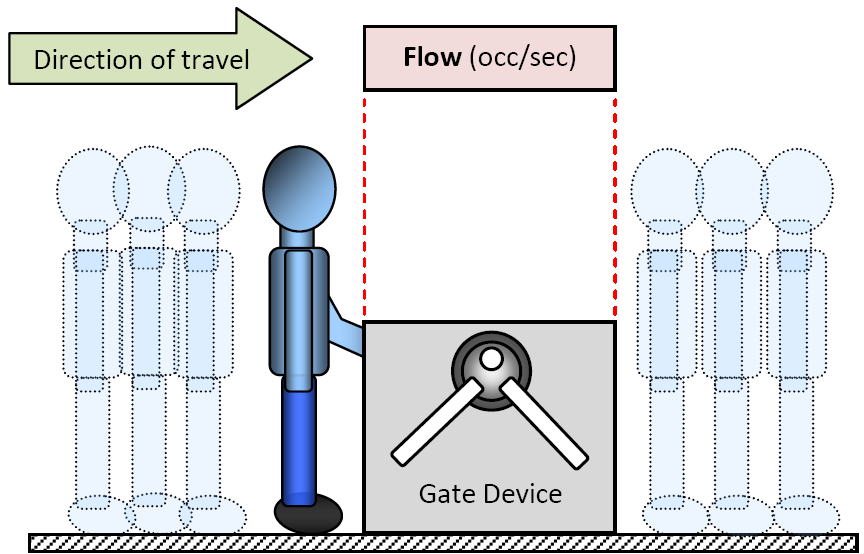

 •旋转门
 •等待列队
 •反映时间分布
 •障碍区域
 •追踪功能
 •脚本文件
 •视图导航

旋转门 自动扶梯和楼梯选择


1.人员疏散模拟软件EXODUS-maritimeEXODUS

概要
maritimeEXODUS也是英国格林威治大学的火灾工学小组(FSEG)开发的模拟紧急情况下、正常情况下的人与人、人与火灾、人与结构物相互作用的软件。maritimeEXODUS利用的是世界上最大的船舶模拟器SHEBA生成的人性化数据。包含了走廊、上下台阶、60°阶梯、平衡倾斜逆角垂直扶梯的移动等人性化性能,平衡倾斜逆角的水密门•升降口的开闭。

主要功能

 • 全面对应IMO MSC 1033(集合模拟)
 • 对应巡航速度的平衡倾斜、救生圈救生衣的影响、救生衣检索
 • 单向通行功能、灭火活动等船员•乘客行动表示的功能
 • 火灾、烟、热、有毒煤气的复合选择功能,烟和船倾斜的接合(EU/Fire-Exit)
 • 沉没阶段模拟功能、乘船等的非避难行动的模拟功能
 • 梯子、升降口、水密门、60°阶梯的组合选项
 • 与CFD火灾模拟软件的直接连接(EU/Fire-Exit)

● 典型应用案例



2.火灾建模软件 SMARTFIRE

● 概要
SMARTFIRE是英国格林威治大学的火灾安全工学小组(FSEG)开发出的,高精度计算流体动力学(CFD)的火灾模拟环境。SMARTFIRE不同于其它的火灾模拟CFD软件,作为在火灾工学利用的火灾模拟工具,它的开发设计明确,是建立在FSEG20年以上CFD火灾建模经验基础之上的产物。
系统能够模拟火灾的热度、火灾湍流以及在单一随机大小区域内的浮动流量。采用非结构化控制卷解决技术,火灾用测定体积的热源可通过简化建立时间等是或表格定义,使用漩涡消散燃烧模式显示某种气体燃料的大量源头。热辐射采用增强型具有六档流量放射模式的辐射度或多重光束辐射模式的辐射度来模拟。

SMARTFIRE模块构成
  • 前处理工具
    剧本设计者可以容易向SMARTFIRE系统导入2D CAD建设计划。
    将GUI和内藏自动网格工具,通过非常复杂的建模剧本作成,可与直觉工具连接。
    并可与软件包EXODUS链接。

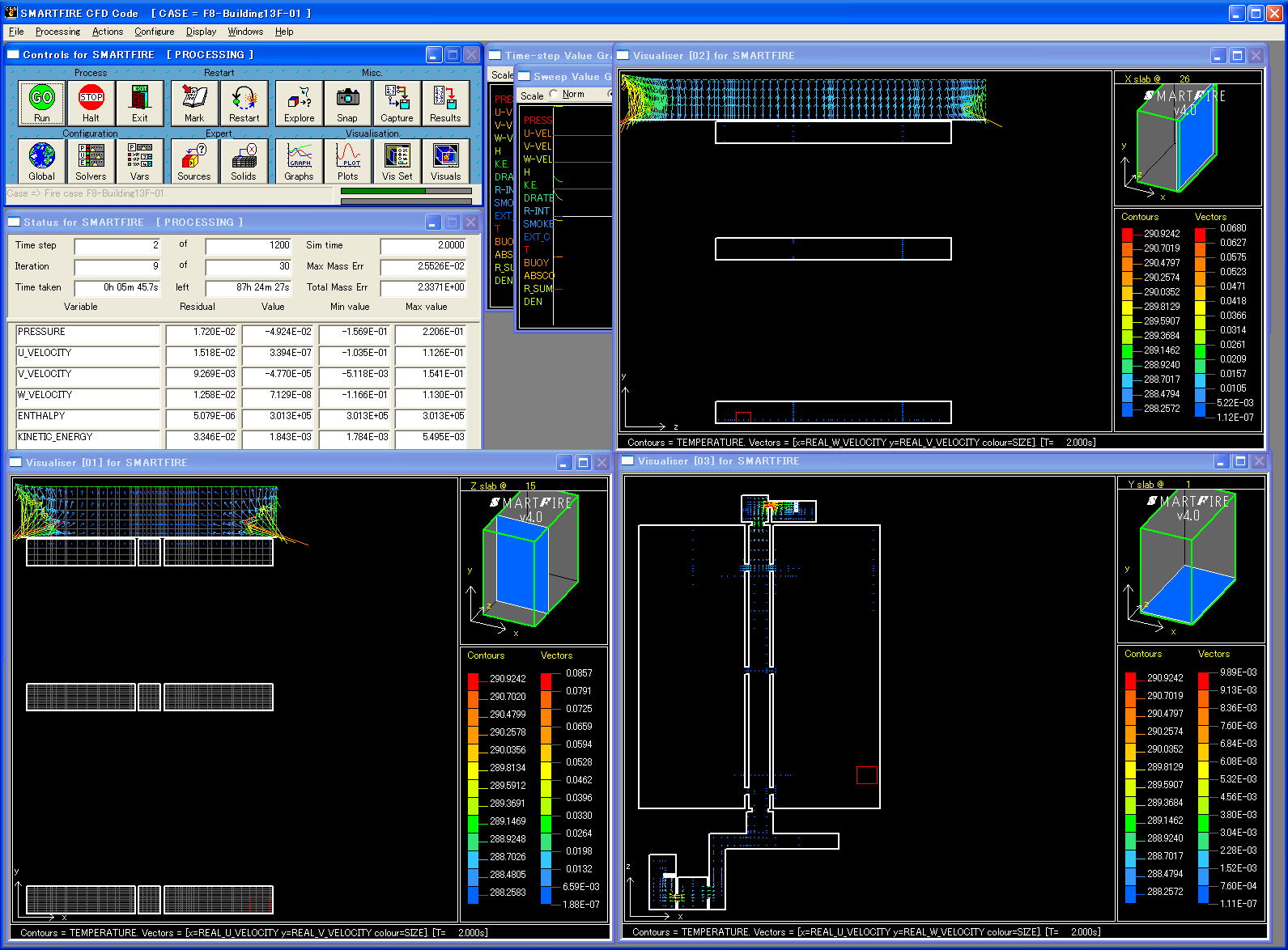

  • CFD引擎
    通过2D断面可视化、对话型3D数据可视化、图表显示,可进行完全对话型控制和结果建模。
    并列CFD引擎将PC作为强有力的计算资源进行利用。

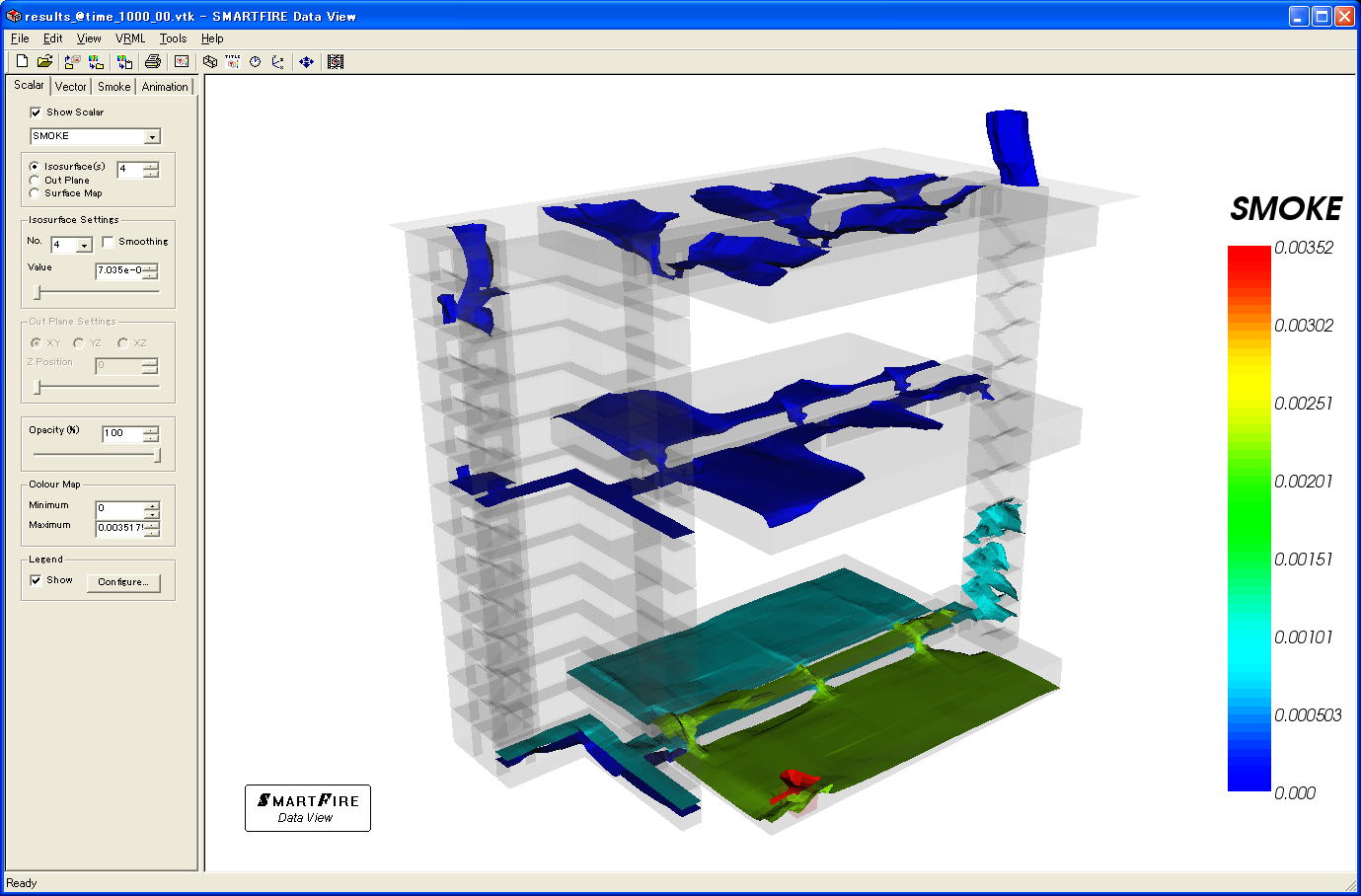

  • 后处理工具
    可执行CFD引擎,或数据浏览器可以利用的虚拟现实(VR)型图像。
    简单便可作成通过数据浏览器向客户演示的VR型图像或动画。

主要功能

 •要求具备CAD界面,可进行复杂形状的高速建模
 •支持火灾分析的自动网格生成
 •
支持物理、数值参数的快速设置
 •要求对话框式的分析过程,图解法用户建模界面
 •计算速度快,支持多线程并列计算
 •可将复杂火灾数据快速导入避难模型,并与避难分析系统实现数据交换
 •
支持高速访问分析计算结果,具有可视化后处理功能
 •具备煤气燃烧模型,支持三个放射模型的选择

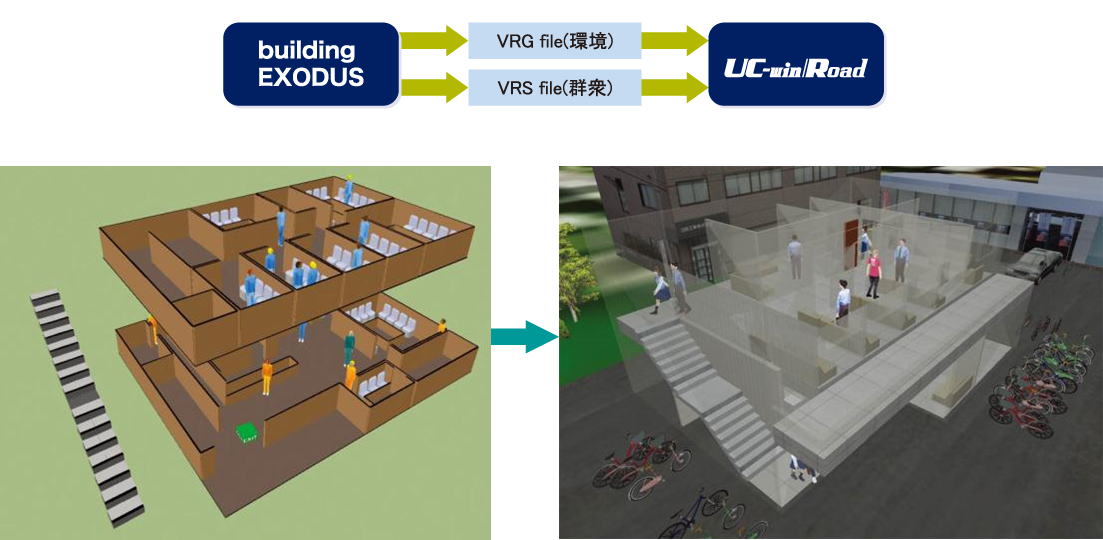

UC-win/Road for EXODUS

功能:
vrEXODUS形式文件导入到UC-win/Road中、自动生成简单的模型,导入人的行为表现
依照建筑模型的坐标系从EXODUS中读取步行者的动态,利用md3人物、在UC-win/Road中进行VR模拟。

3.最新培训讲座信息

我公司在上海、北京两地定期举办免费的软件培训会,具体时间安排如下。

上海 - Shanghai Seminar room 富朗巴软件科技(上海)有限公司
北京 - 富朗巴软件科技(上海)有限公司 北京办事处

体验讲习会

上海・北京

超级计算机云服务TM 7/5(周四)
交通分析VR模拟 8/10(周五)

UC-win/Road・VR

8/17(周五)

Allplan

8/23(周四)

EXODUS・SMARTFIRE

8/30(周四)

UC-1系列   9/13(周四)

Engineer's Studio(R)活用

9/27(周四)
