1.UC-win/Road 噪音模拟选项
2.UC-win/Road 重播选项
3.培训和讲座1.UC-win/Road 噪音模拟选项
噪音选项是在UC-win/Road的3D VR空间上通过配置音源和受音面，对声音的传播进行模拟的工具。考虑地表面、结构物或建筑物等的影响，分析受音面上各受音点的音压程度。
功能和特征 噪音模拟由前处理（输入部）、主处理（解析部）、后处理（结果显示部）构成。
・前处理
为了减轻模型配置等的操作相关作业的负担，仅需几步简单操作和解析参数的设置便可实现复杂的噪音模拟。音源的配置中，选择任意模型，只需要进行音源的ON/OFF切换和音源特性的选择便完成设置。受音面的配置中加入了个别配置模式，具备多个受音面配合任意道路进行批量配置等功能（图2）。此外，为适合大场景还加入了音源及受音面的检索功能。・主处理
网罗了一般性设置到高级设置的丰富分析选项。由此，根据各种不同目的可得到相应精度需求的分析结果。另外，本主程序处理的主要分析内容如下所示。
- 区分声音的放射路径判别转折、反射、透过的次数和顺序及其各自的衰减
- 根据音源位置和受音点的直线距离音压程度的衰减
- A特性频率比重的赋予※A特性是指将吸音装置等收集到的数据为了修正成人可以听到的声音而进行修正的系数
- 区分受音点音压级别的频率合成
- 1个受音点到达复数个路径的声音时，音压级别的合成
- 等价噪音级别（1998年日本环境厅告示第64号）的分析
・后处理
通过丰富的显示选项，可以从各种视点捕捉模拟结果。模拟结果的显示中除一般常用的轮廓图、轮廓线之外，还提供通过格子形状和球体形状对音压级别进行可视化等独一无二的功能（图3-6）。
■图1 设置音源 ■图2 受音面的批量配置 ■图3 轮廓图表示的示意图 ■图4 轮廓线表示的示意图
■图5 格子表示的示意图 ■图6 球体表示的示意图
今后展望
作为今后的展望，以下列主题为中心计划进一步充实功能。
- 将超级计算机列入视野进行主处理的改善和独立化
- 交通流中对应噪音模拟
- 对应任意形状受音面的定义
- 主处理中模拟结果显示功能的进一步充实
噪音相关的问题一直是各媒体所关心的话题，敬请利用这次介绍的噪音分析模拟选项为您解决问题发挥作用。在DTK上使用可能的设备是Xtion PRO, Xtion PRO LIVE, Kinect(TM)（图1）。每一种红外线深度传感器都应用PrimeSense(TM)公司的技术。从一侧的透镜照射红外线激光，在相反侧的透镜上读取反射（图2）。图1的感应器上，绿色的透镜为激光和相反侧的受光部位。
Xtion PRO、Kinect(TM)的中央透镜是RGB照相机。Xtion PRO只装载了红外线深度感应器。
Xtion PRO LIVE及Kinect(TM)是具备其它功能的多功能设备。
2.UC-win/Road 重播选项
可以记录并播放（重播）UC-win/Road内车辆、步行者模型动作的插件。通过驾驶模拟手动驾驶可以从驾驶席以及车外确认车辆间的冲突、与护栏接触等意外事件（图1），也可以详细确认交叉口的交通模拟情况。
■图1 从车外确认驾驶模拟中的意外事件

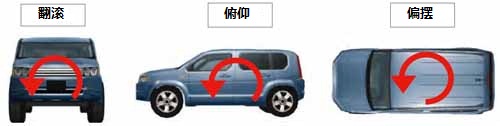

主要功能与特征 以每秒钟数十次（根据电脑的性能）的频率实时记录并播放时时刻刻发生变化的车辆、步行者等。 该功能详细记录了如图2所示的车辆的行为（翻滚/俯仰/偏摆），可以正确实时地再现路面的高差所导致的车辆运动、冲突时的状况等。
记录对象如表1所示。包括车辆、步行者在内，也可记录交通信号和景况。
■图2 车辆行为
■表1 重播的记录对象
车辆 坐标、翻滚、俯仰、偏摆、转弯灯、刹车灯等 歩行者 坐标、动作、翻滚、俯仰、偏摆 交通信号 亮灯状况 景况 场景执行时的景况
DTK支持红外线和RGB照相机的功能。红外线深度感应器的有效
操作方法
・操作面板
通过菜单的[工具]-[重播插件]，打开图3所示的操作面板。操作方法与一般的CD播放器相同，可进行快进、慢放、后退播放等。也可以通过拖动时间轴移动到指定时刻进行播放。另外，既支持记录后立刻直接播放，也可作为文件保存后再播放。
・工具栏
主画面中显示工具栏时，可以在工具栏上进行记录和播放（图4）。操作面板不会隐藏在主画面的背景后，提高了操作性能。
・选项
播放时进行指定视点（驾驶席、车辆背面等）、选择与自身车辆保持一定距离的车辆或仅选择步行者作为对象进行记录的功能。
■图3 操作面板 ■图4 工具栏
与场景插件的连接
本插件通过与场景插件连接，可以在事件发生的统一时间开始记录并播放。例如，车辆接触等突发事件发生时，可以确认事件发生前数十秒到发生意外事件时的状况，或者将车辆停靠在停车场等特定场所时，可设置确认之前的驾驶行为。
■图5 设置场景
数据管理方法 实时记录复数车辆、步行者的行为。此外，有时候记录对象会是数百乃至数千的模型。这种情况，记录数据必然变得庞大，预计超过1GB，本插件中通过ZLib（ZIP等使用的压缩格式）对记录数据进行压缩。
■图6 播放数据的管理方法
与UC-win/Road SDK的连接
・操作面板
通过菜单的[工具]-[重播插件]，打开图3所示的操作面板。操作方法与一般的CD播放器相同，可进行快进、慢放、后退播放等。也可以通过拖动时间轴移动到指定时刻进行播放。另外，既支持记录后立刻直接播放，也可作为文件保存后再播放。
・工具栏
主画面中显示工具栏时，可以在工具栏上进行记录和播放（图4）。操作面板不会隐藏在主画面的背景后，提高了操作性能。
・选项
播放时指定某一视点（驾驶席、车辆背面等）、选择与自身车辆保持一定距离的车辆或仅选择步行者作为对象进行记录的功能。
■图3 操作面板 ■图4 工具栏
今后的计划 今后，对播放数据的导入处理线程化，通过改善在后台读取，实现更高性能的发挥。
此外，在与场景插件连接时，追加了显示信息功能、计划进行视点控制的扩展等。敬请期待
