三维板动力非线性分析

　开始

新产品Engineer's Studio(R)Ver.1.06.03英文版，是本公司前处理～计算引擎～后处理全部自行开发的三维有限要素法（FEM）分析程序。是将土木、建筑结构物的部位通过杆状梁要素、平面连续平板要素进行模型化，对结构物的非线性行为进行分析的工具。

　特长

　分析面的主要特长是统括了基于UC-win/FRAME(3D)的高度评价；拥有诸多实绩的三维纤维要素及Reissner-Mindlin理论，此外，程序还同时考虑材料非线性和几何非线性（大位移）的静力分析和动力分析。

平板要素可在厚度方向支持复数个层的积层结构，各层可分别定义不同材料种类及线性、非线性设定。平板要素所适用的混凝土构成原则中采用了东京大学混凝土研究室所开发的获得世界广泛好评的高钢筋混凝土非线性构成原则（分散裂缝模型）。本产品的平板要素对UC-win/WCOMD的RC要素在厚度方向进行了多层扩充，不仅局限于面内変形还可以进行面外変形的非线性行为分析。

　日文版与英文版的不同

　Engineer's Studio(R)Ver.1.06.03英文版的概要，如下所示。

功能	对应英文的地方
输入・结果画面	全画面
报告输出	全页
分析功能	全功能
帮助	一部(FEM分析部分)

　Engineer's Studio(R)Ver.1.06.03日文版，有FEM分析功能和断面验证功能，英语帮助主要对应FEM分析功能的相关部分，断面验证功能的相关说明仍是日文的。


■图1　输入画面	■图2　结果画面

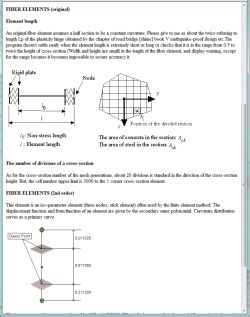

■图3　英文帮助	■图4　报告输出

　分析功能

主要分析功能如下所示。

项目	内容
分析	・静力分析・动力分析・固有值分析・影响值分析(1个)
非线性分析	・材料非线性・几何学的非线性(大位移理论) ・复合非线性(材料非线性和几何学非线性同时考虑)
适用理论	・微小位移理论・大位移理论・弹性板的梁理论・Bernoulli-Euler的梁理论・Timoshenko梁理论(考虑剪切断面变形) ・Reissner-Mindlin理论
要素	・弹性梁要素・刚体要素・弹簧要素・Ｍ－φ要素・纤维要素・平板要素(积层板)
界限条件	・相对节点的6自由度的约束条件(自由、固定、弹簧) ・相对弾性梁要素的分布弹簧(部材轴方向、部材轴直角2方向) ・连成弹簧(节点处定义)
材料种类	・混凝土・钢筋・PC钢材(钢丝、钢棒) ・钢板・炭素纤维布・芳香族聚酰酩纤维布・弾性材料(杨氏系统任意输入) ・非构造材料(仅考虑单位体积重量的材料)
定义可能荷载	对于框架要素：・节点荷载・部材荷载(集中、分布、射影长) ・温度荷载・强制变位对于平板要素：・平板体积力(自重相当) ・平板面荷载(分布荷载)
自动生成荷载	・死荷载・预应力荷载・水平震度荷载
静力荷载	・单调増加・反复(一定、增加) ・反转旋转(一定、增加)
动力荷载	・基于Newmark-β法(β＝1/4)直接积分法
衰减	・区别要素的刚性比例型(初期刚性、瞬间刚性) ・Rayleigh型(初期刚性、瞬间刚性) ・区别要素的Rayleigh型(初期刚性、瞬间刚性)
质量原型	・Consistent mass matrix ・Lumped mass matrix
非线性特性	・Ｍ－φ特性・弹簧特性・纤维要素用应力变形曲线
纤维要素	・纤维要素(材端弹簧模型) ・纤维要素(形状函数1次) ・纤维要素(形状函数2次)
设计支援	・纤维要素的损伤表示・Ｍ－φ要素的损伤表示・弹簧要素的损伤表示・应力度计算(主要为道路桥示方书) ・耐力计算(主要为道路桥示方书)
