红外线深度传感器DTK
近年，作为新的用户界面，NUI(Natural User Interface)的开发取得了很大的发展。NUI是利用声音和身体进行直观操作的新界面。

　DTK(Depth Tool Kit)是使用红外线深度传感器的NUI开发套件，从红外线深度传感器的距离信息中识别到用户，然后利用三维效果获取身体动作。如普通动作捕捉一样无需在身体上附加传感器和标记，这是DTK的一大优点。

在DTK上使用可能的设备是Xtion PRO, Xtion PRO LIVE, Kinect(TM)（图1）。每一种红外线深度传感器都应用PrimeSense(TM)公司的技术。从一侧的透镜照射红外线激光，在相反侧的透镜上读取反射光（图2）。图1的感应器上，绿色的透镜为激光和相反侧的受光部位。

  Xtion PRO、Kinect(TM)的中央透镜是RGB照相机。Xtion PRO只装载了红外线深度感应器。

  Xtion PRO LIVE及Kinect(TM)是具备其它功能的多功能设备(表1)。
XtionPRO Xtion PRO LIVE Kinect(TM)传感器
■图1　红外线深度感应器(Xtion PRO, Xtion PRO LIVE, Kinect(TM))
■图2　红外线激光图案

功能 Xtion PRO Xtion PRO LIVE Kinect(TM)
红外线深度感应器 640×480(VGA)/30fps
320×240(QVGA)/60fps
RGB照相机 × 1280×1024
(SXGA)		 640×480(VGA)/30fps
320×240(QVGA)/60fps
Audio麦克风 × 2 4
倾斜马达 × × ○
连接方式 USB2.0 USB2.0 USB2.0
电源供应 USB总线电源 USB总线电源 AC适配器
■表1　红外线深度感应器功能比较

　DTK支持红外线和RGB照相机的功能。红外线深度感应器的有效范围在Xtion PRO, Xtion PRO LIVE中的标称值为0.8m～3.5m。Kinect(TM)的标称值为1.2m～3.5m。
　DTK的概要
　DTK是简单的利用红外线深度感应器的工具套件。从深度地图、RGB照相机影像的取得到用户识别三维动作的取得，只需发送命令，便可以简单运行。还可以同时识别・操作复数的用户，如果使用举止界面和2D菜单作成功能，可以马上作为输入设备进行使用。

  使用深度地图信息和三维运行数据，可以作成完全不同的应用程序。
　AirDriving &Gesture Interface

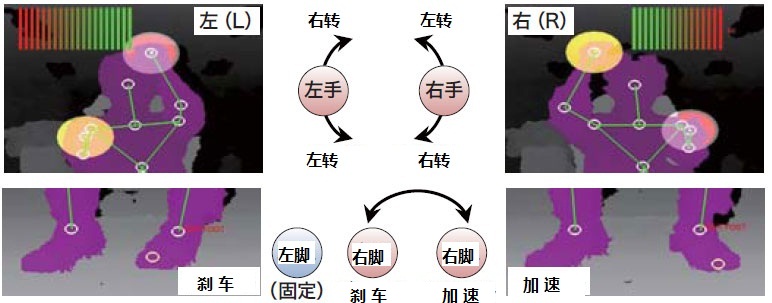

　AirDriving & Gesture Interface是三维动作导入和举止导入组合成的Handless驾驶系统（图3）。使用从红外线深度感应器输入的四肢信息，执行UC-win/Road模型行驶。方向盘操作使用双手紧握方向盘转动便可实现。加速/刹车操作用脚踩踏板移动右脚，用脚尖左右移动来切换加速器/制动器。该设备可以识别到细微的动作，实现了流畅的驾驶模拟。
■图3　AirDriving(东京游戏展2011) ■图4　AirDriving驾驶操作

　驱动/倒车的交换利用手势执行。手势的输入为，左手状态固定，如图5移动右手。AirDriving驱动手势1号，2号作为倒车使用。在脚本等中分配其它手势，无需使用鼠标和键盘，便能够执行从驾驶开始到结束的操作。
■图5　AirDriving 驱动(1)／倒车(2)
　红外线深度感应器应用案例
　FORUM8以AirDriving为开端，正在开发利用机器人遥控操作等的红外线深度感应器应用软件。
（如表2、3)。
应用 红外线深度感应器的用途
A)感应器
AirDriving Handless控制
B)遥控
RoboCar(R) 驾驶控制
AR.Drone 插件控制
机械臂 动作控制
SLAM 3D映射
■表2　使用红外线深度感应器的应用

功能 AirDriving RoboCar(R) AR.Drone 机械臂 SLAM
深度地图 ○ ○ ○ ○ ○
RGB视频流 × × × × ○
用户空间 ○ ○ ○ ○ ×
3D动作捕捉 ○ ○ ○ ○ ×
Gesture Interface × ○ ○ ○ ×
■表3　红外线深度感应器的利用形态

　RoboCar(R)是ZMP公司1/10的比例模型车。使用AirDriving和动作界面，执行UC-win/Road和RoboCar(R)的同期行走模型。AR.Drone是Parrot公司的四轴飞行器（图6）。可以稳定飞行，也可以应用于空中拍摄等业务领域。使用3D动作捕捉和Gesture Interface可以控制AR.Drone和机械臂。SLAM(Simultaneous Localization And Mapping)是同时进行自己位置和环境地图制作的系统（图8）。根据红外线深度感应器的距离信息和RGB照相机颜色信息的合成实时制作三维点云模型（环境地图），并将获取的映像依次比较后生成一个连续的空间。这些技术可以应用到机器人控制和3D制图中。

图6 AR.Drone(Parrot公司) 图7 机械臂 AL5D(Lynxmotion公司) 图8 使用SLAM的3D扫描
