UC-BRIDGEのなぜ? 解決フォーラム
M-φ曲線について
 M-φ曲線の計算

UC-BRIDGEでは部材の曲げ照査点として指定された断面のM-φ曲線を算出しています。コンクリートの応力ひずみ曲線は、主桁は道示V/道示V選択可、橋脚は道示Vの耐震性能2と3について、面内+、面内-の2方向についてMu、My0、Mc、φu、φy0、φcを計算し、2つのM-φ関係図を同時に描画します。

画像をクリックすると大きな画像が表示されます。

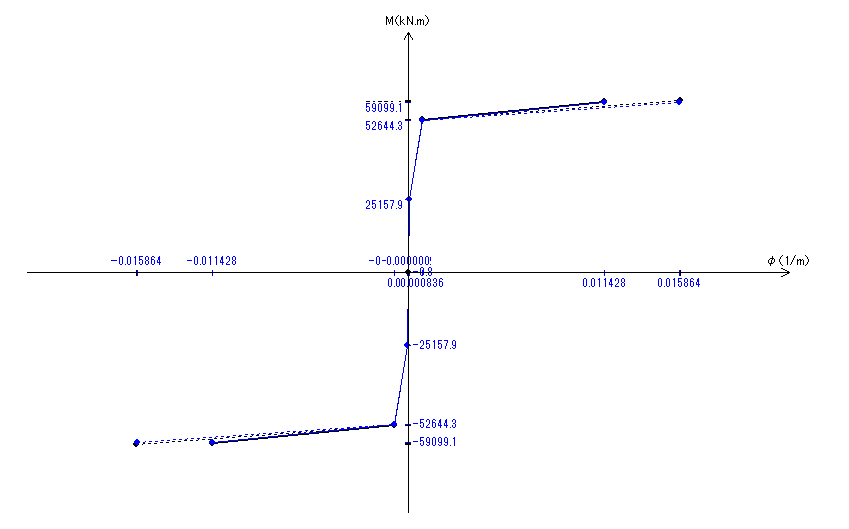

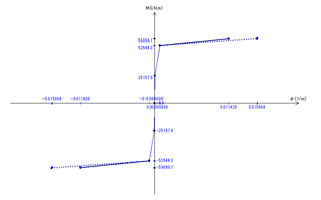

▲図1 M-φ画面
 UC-1 RC断面計算へのエクスポート

計算結果はRC断面計算で確認することが出来ます。ファイルメニューの「RC断面Ver.5用のデータエクスポート」から、下記画面のように、M-φ曲線を選択し、確認したい断面番号を指定します。なお、分割施工の場合は最終ステップを指定してください。

画像をクリックすると大きな画像が表示されます。

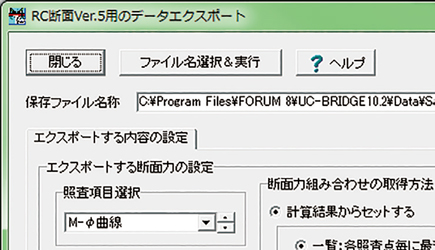

▲図2 RC断面 Ver.5用のデータエクスポート
 同じ位置に異なるPC鋼材がある場合

PC鋼材が同じ位置に2種類以上存在する場合について、形状やPCの配置が全く同じ断面であっても降伏モーメントを計算するPC鋼材が異なる場合があります。PC鋼材が同じ位置にある場合の降伏モーメントは、初期ひずみが大なるPC鋼材で計算します。例えば、以下のように、2種類のPC鋼材が同じ位置に配置されている場合に、n部材のi端側と(n+1)部材のi端側で、前者はPC1で降伏モーメントが算出され、後者はPC2で降伏モーメントが算出されます。σpeは導入直後の有効プレストレス、ヤング係数は、どちらの鋼材も2.0e+5N/mm2の場合の初期ひずみです。

画像をクリックすると大きな画像が表示されます。

このように、隣り合う部材で、断面も同じであるにもかかわらず、降伏モーメントを計算するPC鋼材が異なる場合があることをご理解下さい。

 CSV出力への対応

M-φ曲線についてご紹介してきましたが、今回、M-φ曲線計算結果を、幅広く活用して頂けるようにCSVファイルに出力する機能に対応しました。本出力機能では、出力したい項目をPC/鉄筋および+側/-側から選択することができます。なお下部工の場合は耐震性能2/耐震性能3および+側/-側からの選択になります。出力したい内容を選択し[保存]ボタンからcsv出力を行ってください。

1. M-φ画面の[出力]ボタンから[csv出力]を選択
画像をクリックすると大きな画像が表示されます。

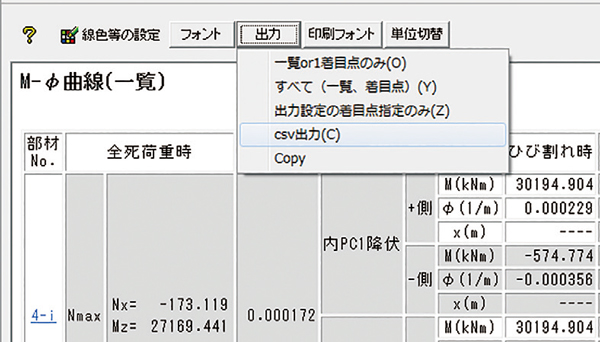

▲図3 csv出力の選択

2. M-φ曲線 結果csv保存ダイアログの設定
画像をクリックすると大きな画像が表示されます。

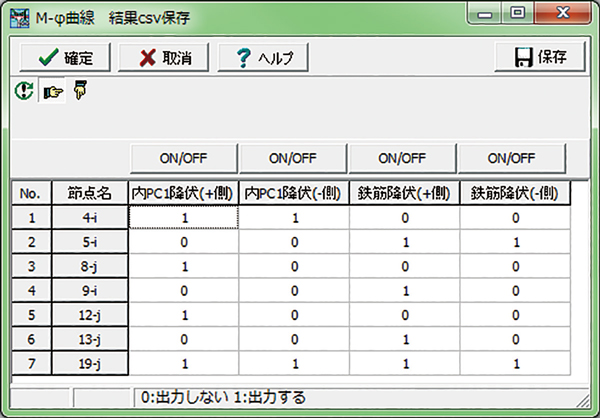

▲図4 表示したい項目の選択
