2次元浸透流解析(VGFlow2D)Ver.3
飽和/不飽和浸透流FEM解析プログラム

●新規価格 284,000円(SS:52,000円) ●リリース 2016年6月6日
FEM解析
 2D・3D 浸透流解析体験セミナー  Webセミナー対応
●日時:2016年8月18日(木) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
  ※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢・岩手 同時開催
●参加費:無償
 はじめに
VGFlowは、有限要素法による飽和-不飽和浸透流解析プログラムです。本製品での解析は、Richards式を支配方程式とした厳密な飽和-不飽和浸透流解析であり、支配方程式の簡略化等を行わず全項を考慮しているため、適用範囲の制限はなくあらゆる目的に対して汎用的にご利用いただけます。特に、昨今の集中豪雨に起因した被災事例を踏まえた最新の知見により、浸透流解析を行う機会の増加が想定され、集中豪雨に伴う間隙水圧の上昇等をFEM解析でシミュレートできます。

解析結果は別売の「斜面の安定計算」とのデータ連携が可能であり、間隙水圧の上昇に伴う浸透破壊の照査を行うことができます。また、不飽和浸透特性としてはvanGenuchtenモデルのほか、試験結果の表による直接入力での設定が可能であり、「河川堤防の構造検討の手引き」や国内代表的パラメータをプログラム内蔵しています。
 主な改訂内容
本バージョンではかねてから多数のご要望をいただいていました計算書出力への対応が主な改訂項目となります。

プリプロセッサの計算書出力機能
モデル作成タブ〜解析条件タブに至るすべての入力画面項目をグラフィカルな図表を織り交ぜ出力します。専用の印刷項目設定画面にて細分化された項目をON/OFFすることで出力内容を自由にカスタマイズすることが可能となっています。これにより、要求に則した計算書を出力することが可能となります。

画像をクリックすると大きな画像が表示されます。

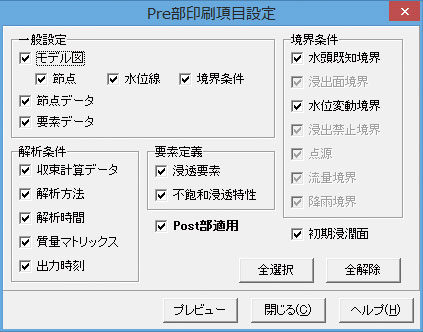

 ▲図1  Pre部印刷項目設定
画像をクリックすると大きな画像が表示されます。

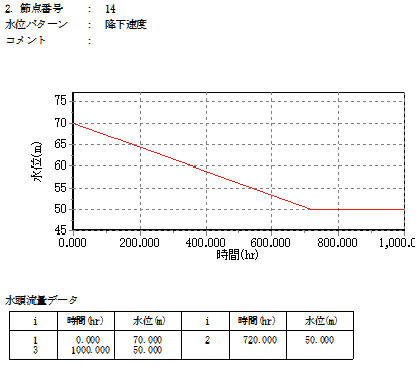

▲図3 計算書:水位変動境界

画像をクリックすると大きな画像が表示されます。

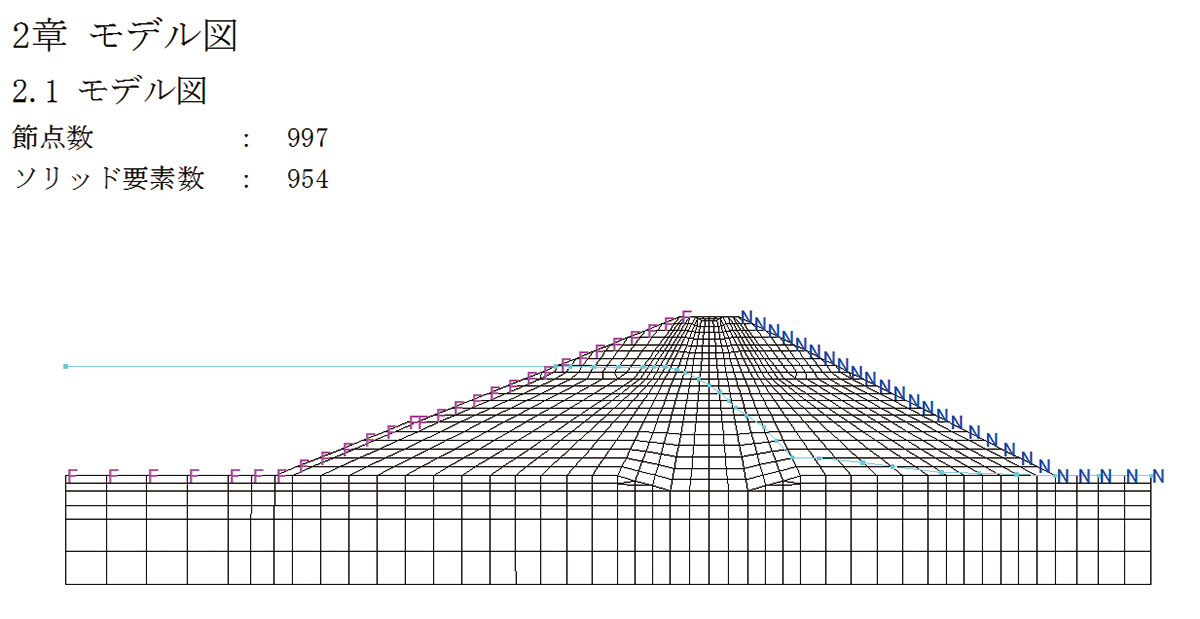

 ▲図2 計算書:モデル図


画像をクリックすると大きな画像が表示されます。

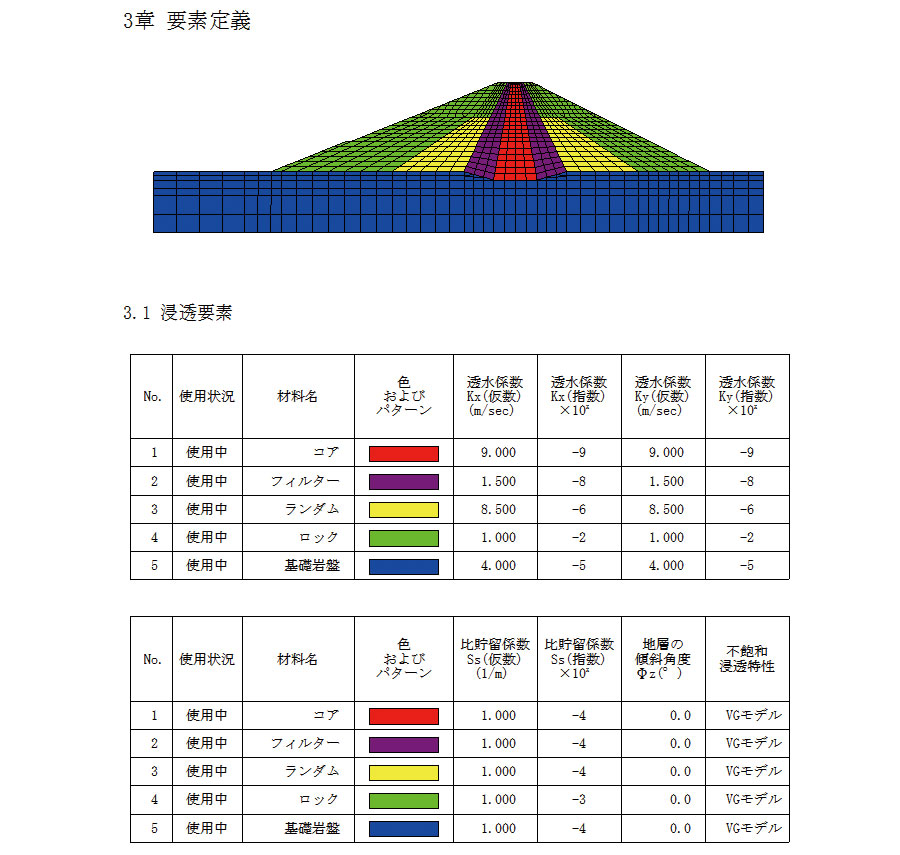

▲図4 計算書:要素定義

ポストプロセッサの計算書出力機能
モデル図〜数値出力に至るすべての解析結果をグラフィカルな図表を織り交ぜ出力します。プリプロセッサと同様に、専用の印刷項目設定画面にて細分化された項目をON/OFFすることで出力内容を自由にカスタマイズすることが可能となっています。これにより、要求に則した計算書を出力することが可能となります。また、出力する節点番号や要素番号、時刻範囲(非定常解析時)までもをカスタマイズ可能とするなど、出力の柔軟性にも配慮しています。

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

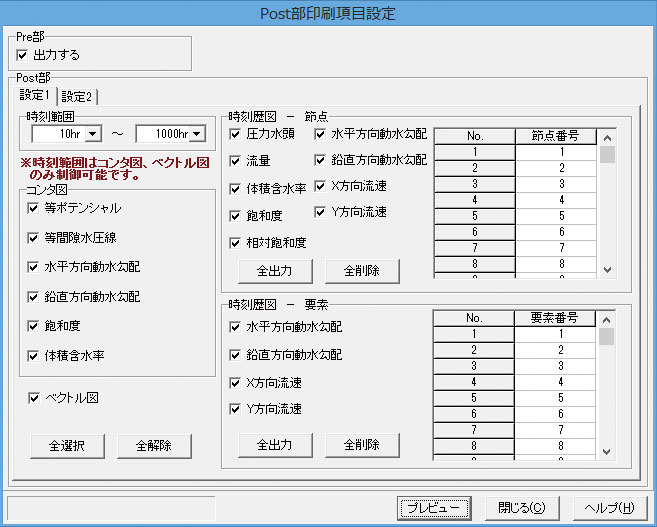

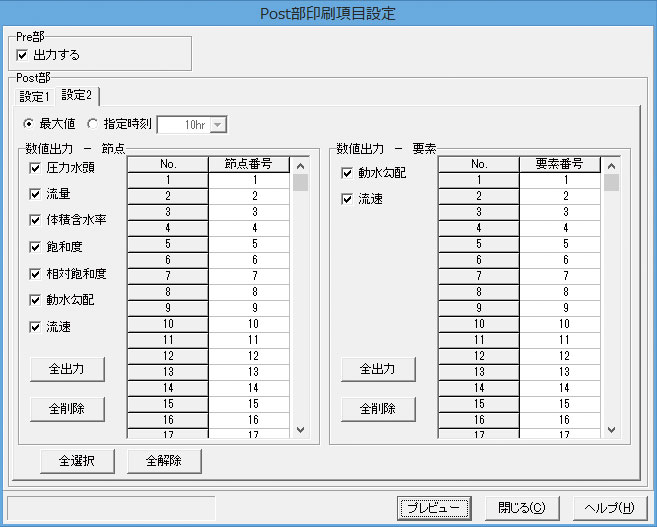

▲図5 Post部印刷項目設定画面

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

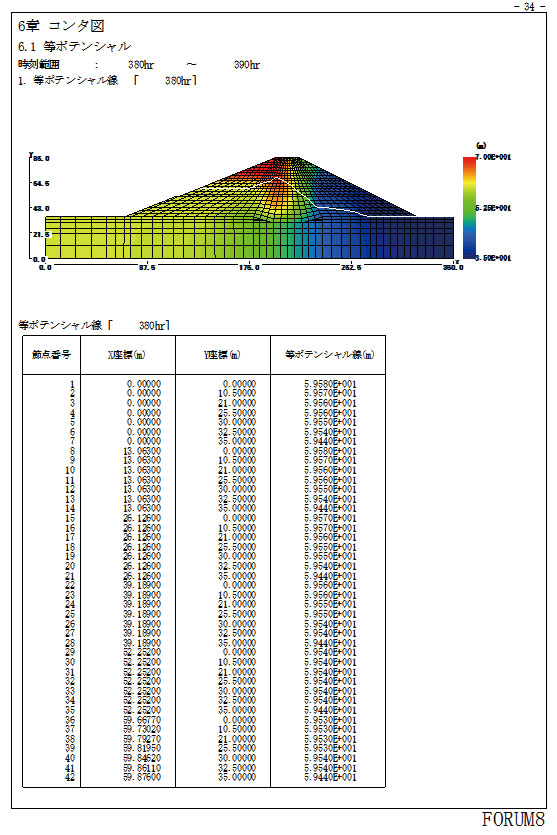

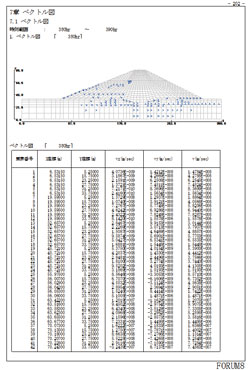

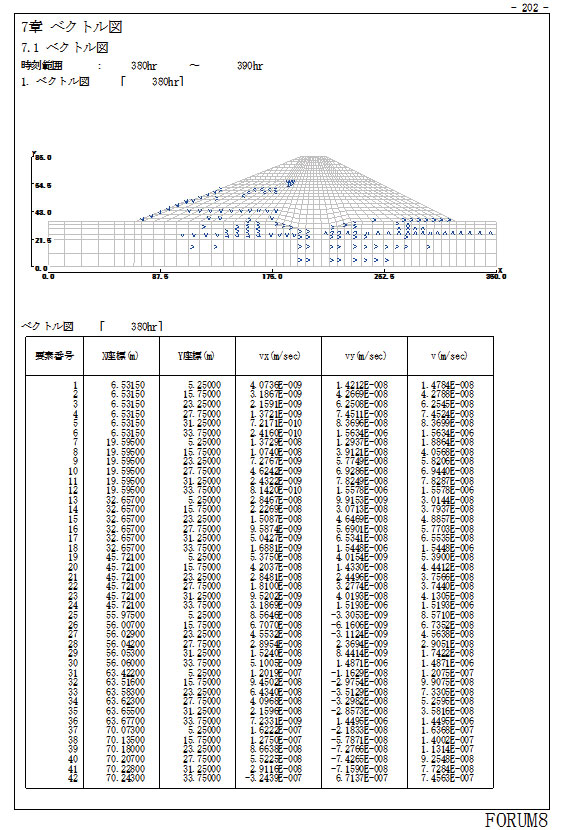

▲図6 計算書:コンタ図−等ポテンシャル/ベクトル図

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

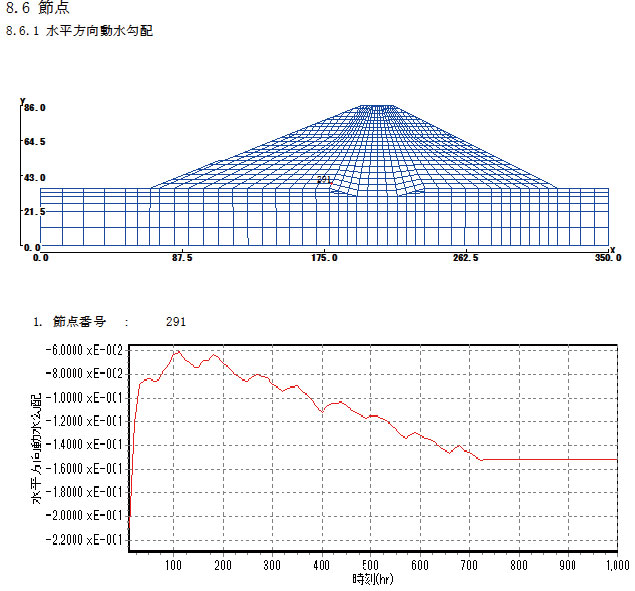

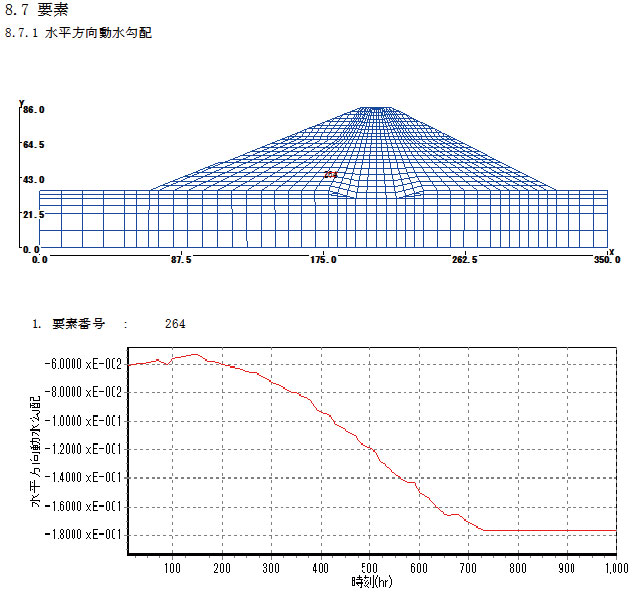

▲図7 計算書:時刻歴図−節点/時刻歴図−要素
 おわりに
今後も引き続きユーザ−様からのご意見、ご要望を取り入れ改善・改良を加えて参ります。どうぞご期待ください。
(Up&Coming '16 盛夏号掲載)
