二柱式橋脚の設計計算
はり無し二柱式橋脚の安定計算及び柱・フーチングの設計計算プログラム

●新規価格 380,000円 ●リリース 2015年 10月
UC-1 橋梁下部工
 はじめに
「二柱式橋脚の設計計算」(以下、二柱式橋脚)は、単柱式RC橋脚の設計プログラムである「橋脚の設計」をベースに、はり無し二柱式モデルに対応した設計計算プログラムです。以下に二柱式橋脚の機能概要をご紹介いたします。
 プログラムの機能と特長
二柱式橋脚は、左右の柱がはりで連結されていない独立した柱が上部構造を支持する形式の橋脚を対象とした設計計算プログラムです。単柱式橋脚を対象とした「橋脚の設計」と同様に主に下記を適用基準としています。

  1. 「道路橋示方書・同解説 W下部工編」 (H24年3月 社団法人 日本道路協会)
  2. 「道路橋示方書・同解説 X耐震設計編」 (H24年3月 社団法人 日本道路協会)

上記以外に既往の参考資料や指針等を参考に、単柱式橋脚とほぼ同等の計算を行えるようにしています。

項目  備考
柱本数 2 単柱は不可
柱平面形状 矩形 中空、テーパーは不可
小判形
円形
基礎形式 直接基礎
杭基礎 基礎製品と連動
設計対象 新設
既設 国総研資料第700号対応
補強

▲図1 矩形柱 ▲図2 円形柱
 計算項目
二柱式橋脚では、下表の計算に対応しています。

項目  常時レベル1地震時 レベル2地震時
安定計算 直接基礎
杭基礎
杭基礎
フーチング  ○

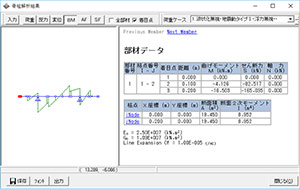

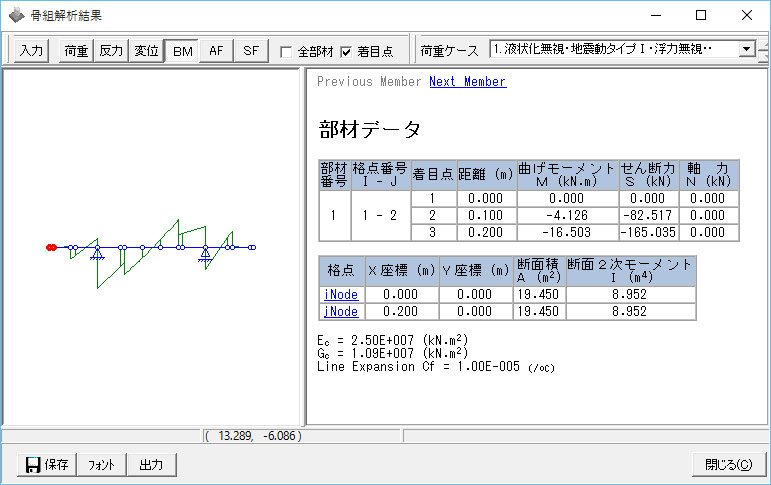

 ※橋軸直角方向のフーチングは骨組計算、柱間の照査に対応。   ▲図3 結果画面(開発中)
 他製品との連動
二柱式橋脚では、以下の製品との連動・連携が可能です。
  • 「基礎の設計」 ※二柱式橋脚に対応したバージョンが必要です。
  • 「Engineer's Studio®」、「UC-win/FRAME(3D)」エクスポート

なお、「震度算出(支承設計)」との連携につきましては、適切な橋軸直角方向の固有周期算定用モデルを検討中であり、対応を保留としています。ご不便をお掛けいたしますが、ご了承くださいますようお願いいたします。
 おわりに
以上、「二柱式橋脚の設計計算」についての概略をご紹介させていただきました。今後も「橋脚の設計」と併せて皆様からのご意見・ご要望を取り入れて参りたいと思いますので、どうぞご期待ください。
(Up&Coming '15 秋の号掲載)
