調節池・調整池の計算 Ver.6
防災調節池および大規模宅地開発に伴う調整池の設計を支援するプログラム

最新版製品価格 ●リリース 2013年8月
UC-1 水工シリーズ

 下水道・水工設計体験セミナー
●開催日 : 2013年8月8日(木)13:30〜16:30
●本会場 : 東京本社 品川インターシティA棟セミナールーム
 ※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢 にて同時開催
●参加費 :無償

 はじめに
本製品は、2007年1月の初版リリース後、改訂を重ねてまいりました。今回、「等流流速法における流入時間t1のカーベイ(kerby)式の計算、複数ケース同時計算、洪水吐の越流量(正面越流、横越流)の計算」に対応したVer.6をリリースします。
 流域−等流流速法における流入時間t1のカーベイ式の計算
等流流速法における流入時間t1を指定する際に「直接入力」の他に「カーベイ(kerby)式」の計算スイッチを設け、「下水道雨水調整池技術基準(案) 解説と計算例 昭和59年10月」に準拠した流域最遠点からの斜面延長、流域斜面勾配、粗度係数に類似した延滞係数を入力することで内部計算します。

画像をクリックすると大きな画像が表示されます。
■図1 流域−適用基準入力画面



ここに、
t1:流入時間(min)
l :流域最遠点からの斜面延長(m)
S :流域斜面の勾配
n:粗度係数に類似した延滞係数(表1)

地覆状態
不浸透面 0.02
よくしまった裸地(滑らか) 0.1
裸地(普通の粗さ) 0.2
粗草地および耕地 0.2
牧草地または普通の草地 0.4
森林地(落葉樹林) 0.6
森林地(落葉樹林、深い落葉樹等堆積地) 0.8
森林地(針葉樹林) 0.8
密草地 0.8
■表1. 延滞係数
 貯留施設−複数ケース同時計算
複数ケース同時計算へ対応しました。調節池・調整池を設計する際に、ケース毎にオリフィス形状(矩形、円)、形状寸法情報(幅、高、直径、設置位置、流量係数等)、せきの放流およびポンプ放流等(計算に含むか否か)について個別に指定することにより、どのケースが適しているかを入力画面の結果確認タブにて瞬時に確認することができます。

ケースの計算結果を全ケース一覧表形式(最大放流量、水位高、洪水調節容量等)で確認することが可能であり、洪水調節計算結果(水位曲線、流量曲線)についても全ケース同時に確認することができます。
また、出力においても上記の全ケースの計算結果を出力することも可能です。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

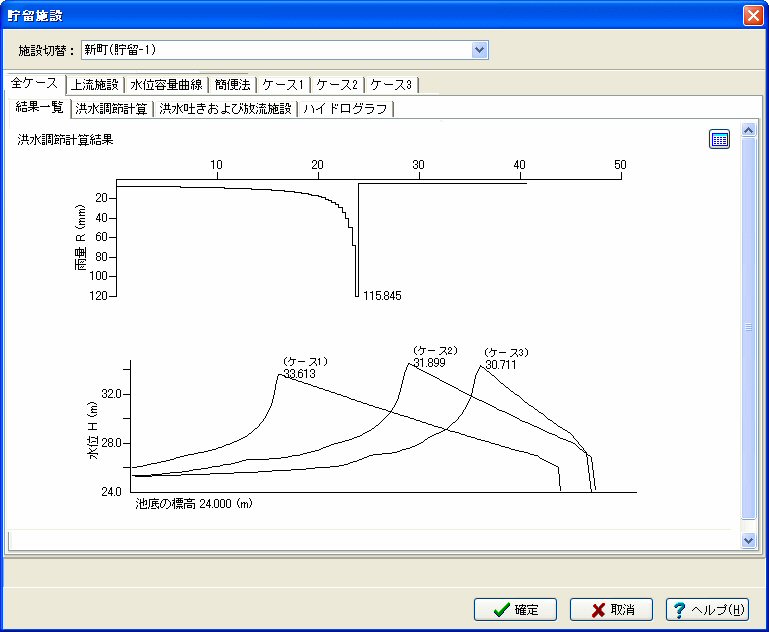

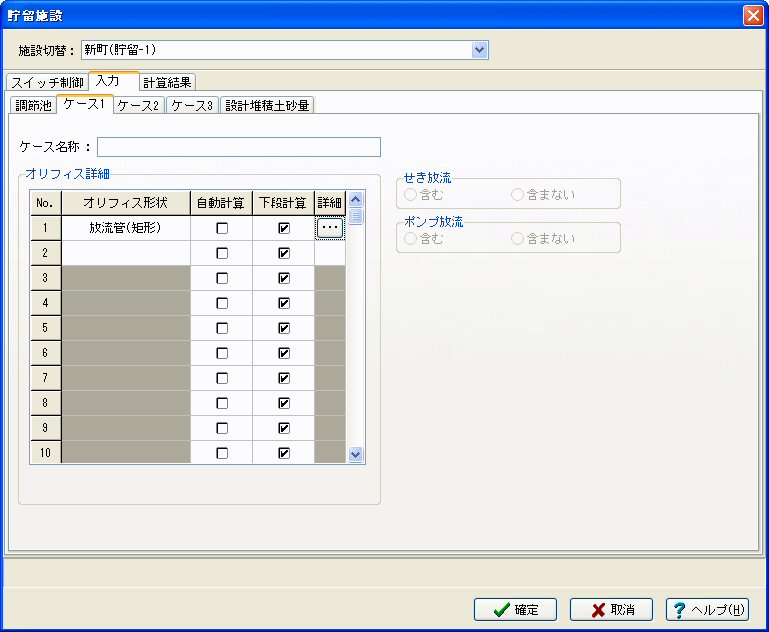

■図2 貯留施設−入力−ケース入力画面 ■図3 貯留施設−結果−全ケース確認画面
 洪水吐き−越流量(正面越流、横越流)
洪水吐きの流量(越流量)の計算タイプに「正面越流」、「横越流の計算」を指定することができます。

画像をクリックすると大きな画像が表示されます。

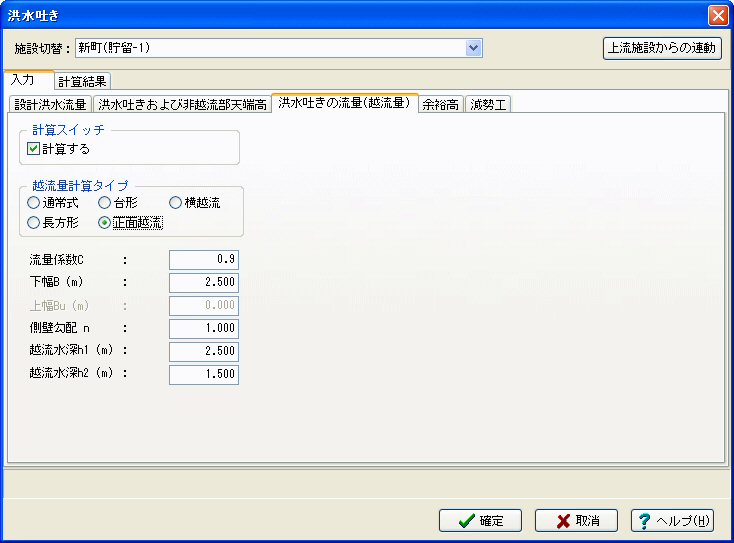

■図4 洪水吐き−洪水吐きの流量( 越流量) 入力画

正面越流 本間の公式
完全越流(h2/h1 < 2/3)の時


潜り越流(h2/h1 ≧ 2/3)の時


ここに、
h1: 高い方(越水地点から測った水深)
h2: 低い方(越水地点から測った水深)
g : 重量の加速度 9.8(m/s2)固定
B : 越流幅

画像をクリックすると大きな画像が表示されます。

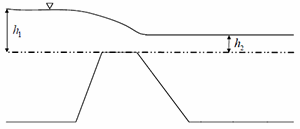

■図5 正面越流における越流量の計算式
 おわりに
以上、「調節池・調整池の計算 Ver.6」の追加・拡張機能の概要をご紹介いたしました。今後もユーザ様からのご要望にお応えして、改良・改善に努めてまいります。どうぞご期待ください。
(Up&Coming '13 夏の号掲載)
