Engineer's Studio®の断面計算を切り出した単独製品
H29道路橋示方書・部分係数法、H24以前の道路橋示方書、限界状態に対応

Engineer's Studio® Section Ver.2

初版リリース:2018.09.03/最新Ver.リリース:2021.10.25

¥308,000(税抜¥280,000)

関連製品・サービス: Engineer's Studio®解析支援サービス

プログラム概要

Engineer's Studio® Sectionは、自由な形の断面形状に各種示方書の設定と断面力を与えることによって、断面照査を行い、OK/NGの判定結果を得る製品です。断面や示方書の設定を別売製品Engineer's Studio®に取り込むことが可能です。逆にEngineer's Studio®から本製品のデータ形式にエクスポートすることも可能です。

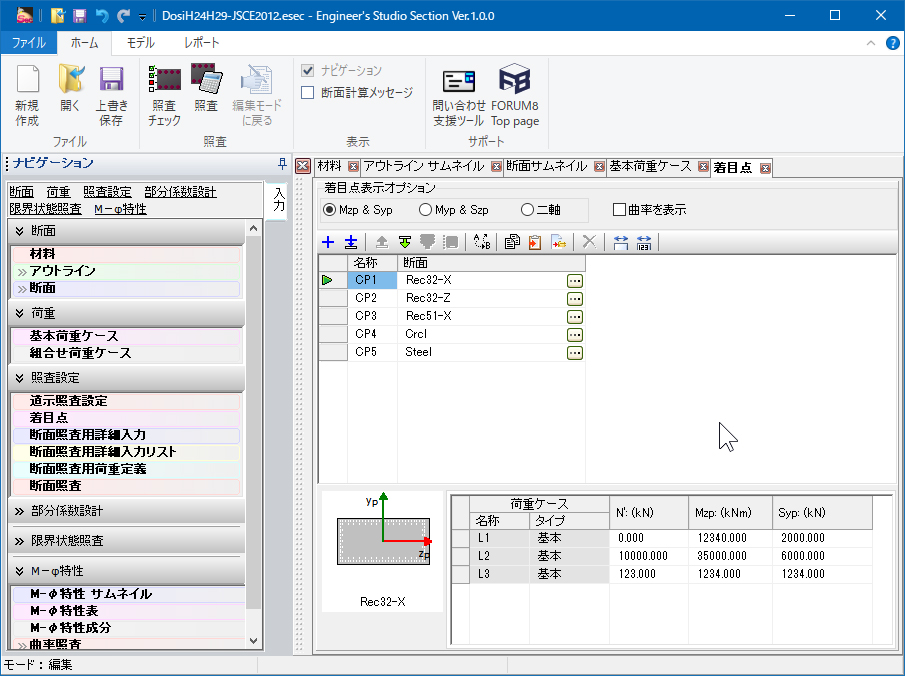

▲断面形状の設定画面

▲軸力と曲げモーメントの相互作用図
(3次元と2次元)

関連情報

◆新製品情報
Engineer's Studio® Section Ver.2(Up&Comming’21 秋の号掲載)

Ver.2.0.0 改訂内容<2021年 10月 25日リリース>

  • 64bit版に対応。
  • 簡易照査結果画面のM-N相互作用図で、2次元グラフのレポート出力に対応。
  • 断面サムネイルの寸法値で小数点以下の桁数に対応。

プログラムの機能と特長

照査項目

照査に対応している項目は以下のとおりです。


■H24以前の道路橋示方書関連の示方書

  1. RC部材の曲げ応力度照査(H8/H14/H24道示)
  2. RC部材のせん断応力度照査(H8/H14/H24道示、H11/H22土工指針)
  3. RC部材の曲げ耐力照査(H8/H14/H24道示、JH二集、NEXCO二集、H17海洋架橋、H10アラミド研)
  4. RC部材のせん断耐力照査(H8/H14/H24道示)
  5. 鋼製橋脚の曲げ耐力照査(H8/H14/H24道示)
  6. 付着応力度(H8/H14/H24道示)
  7. 最小鉄筋量(H14/H24道示)

■限界状態設計法関連の示方書のRC部材

  1. 平成8年制定コンクリート標準示方書[設計編]
  2. 2002年制定コンクリート標準示方書[構造性能照査]
  3. 2007年制定コンクリート標準示方書[設計編]
  4. 2012年制定コンクリート標準示方書[設計編]
  5. 鉄道構造物等設計標準・同解説 コンクリート構造物(平成11年10月)
  6. 鉄道構造物等設計標準・同解説 コンクリート構造物(平成16年4月)

■H29道路橋示方書(部分係数設計法)

  1. RC/PC部材の曲げ応力度照査、せん断応力度照査、曲げ耐力照査、せん断耐力照査
  2. 鋼製橋脚の曲げ耐力照査
  3. 最小鉄筋量

入出力画面

■入力画面の例

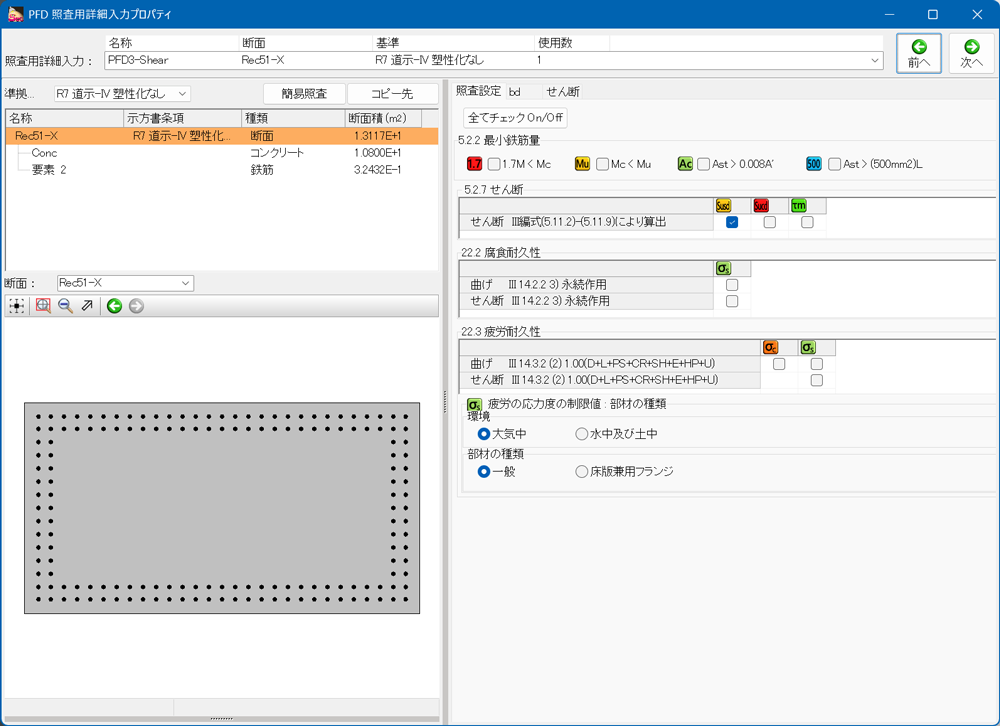

▲示方書の設定画面(せん断耐力の例)

▲断面力の入力画面



■入力途中で呼び出す簡易照査画面の例


▲軸力と曲げモーメントの相互作用図
(3次元と2次元)

▲照査結果画面(総括表の例)

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

Engineer's Studio® Section Ver.2 ¥308,000(税抜 ¥280,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

Engineer's Studio® Section Ver.2 ¥123,200(税抜 ¥112,000)


>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
Engineer's Studio® Section Ver.2 無償 ¥123,200(税抜 ¥112,000)
Engineer's Studio® Section Ver.2 フローティング ¥172,480(税抜 ¥156,800)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Engineer's Studio® Section Ver.2 ¥138,600 ¥163,240 ¥200,200

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Engineer's Studio® Section Ver.2 ¥231,000 ¥274,120 ¥338,800

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
Engineer's Studio® Section Ver.2 ¥246,400(税抜 ¥224,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 Engineer's Studio® Section
バージョン リリース日 主なバージョンアップ内容
2.0.0 21/10/25
  • 64bit版に対応。
  • 簡易照査結果画面のM-N相互作用図で、2次元グラフのレポート出力に対応。
  • 断面サムネイルの寸法値で小数点以下の桁数に対応。
1.0.0 18/09/03

新規リリース

動作環境


動作環境

OS Windows 8 / 8.1 / 10 / 11
CPU (必須)インテル Core 2 Duo 2.0GHz相当のCPU以上
(推奨)購入時点で可能な限り高性能なCPU(例:Core i7シリーズ)
必要メモリ(OSも含む) 推奨4GB RAM以上(解析モデルや解析ステップにより異なります)
必要ディスク容量 インストールには約500MB以上
プログラム実行時にソルバーが中間ファイルを複数生成します。小規模なモデルでは数メガバイト程度に収まることがあります。モデルが大規模で解析ステップ数が多い場合は合計ファイルサイズが数十ギガバイト程度になることもあります。
ディスプレイ(画面解像度) 画面解像度1280×800以上、画面の色はTrue Color (32 ビット)
画面のプロパティは標準のフォントサイズ、DPI設定は通常のサイズ(96)でご使用下さい。
入力データ拡張子 esec
他製品との連動 <読み込み/出力>
Engineer's Studio®
DXF/DWG断面
